Đầu nối khí nén chữ Y ống 12- Ren ngoài 1/8

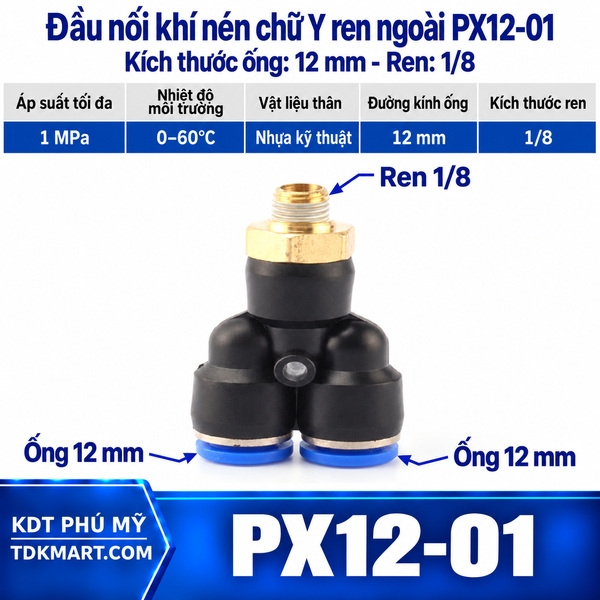

Đầu nối khí nén chữ Y ống 12- Ren ngoài 1/8 – mã hàng PX12-01

Hai ống 12 mm được đưa ra từ cổng ren 1/8 qua đầu nối chữ Y. Trong đầu chia gắn trực tiếp vào van có khoảng ren nhỏ nhưng dùng ống lớn, cách bố trí này giảm số chi tiết trung gian và tạo khoảng đi ống cân đối.

Đừng chọn theo hình dáng gần giống. Người mua cần xác nhận ống 12 mm, ren 1/8, khoảng đặt cờ lê và hướng tỏa của hai nhánh.

Ứng dụng phù hợp với ống 12 mm và ren 1/8

Trong thực tế, sản phẩm thích hợp cho đầu chia gắn trực tiếp vào van có khoảng ren nhỏ nhưng dùng ống lớn. Điểm lắp nên đặt trong khoang hẹp, đầu ren hướng về thân van. Cách chọn này giúp hai nhánh đi đến tải với ít đoạn uốn gắt và vẫn có khoảng thao tác khi cần tháo ống.

Đặc điểm kết nối

• Hai đầu ghim cho ống có đường kính ngoài 12 mm.
• Một chân ren ngoài 1/8 lắp vào cổng ren trong tương ứng.
• Mã hàng PX12-01.
• Thân chữ Y chia một điểm cấp thành hai hướng ống.
• Vòng nhả hỗ trợ tháo từng ống sau khi đã xả áp.

Lắp thân ren và định hướng hai nhánh

Ở trong khoang hẹp, đầu ren hướng về thân van, hai ống phải có đoạn thẳng trước khi uốn. Sau khi thân ren đã đúng hướng, cắm từng ống đến hết hành trình và kiểm chứng lực giữ.

Chuẩn bị đầu ống

Dùng dao cắt chuyên dụng để tạo mặt cắt vuông cho ống 12 mm. Loại bỏ phần bẹp, xước hoặc đã có dấu ngàm sâu. Đẩy ống vào thẳng trục, không ấn vòng nhả trong lúc cắm, rồi kéo nhẹ để xác nhận khả năng giữ.

Kiểm tra kín theo từng vị trí

Nạp áp theo quy trình của máy và kiểm tra ba vùng: chân ren 1/8, đầu ghim thứ nhất và đầu ghim thứ hai. Nếu rò tại ren, xử lý lại cỡ ren, bề mặt và phương pháp làm kín. Nếu rò tại đầu ghim, kiểm tra mặt cắt, độ sâu cắm và bề mặt ống 12 mm.

Sai sót cần tránh

Sai sót đáng chú ý của tổ hợp này là siết bằng cách xoay phần nhựa thay vì giữ tại vị trí lục giác. Ngoài ra, không để ống kéo lệch thân chữ Y, không siết ren bằng phần nhựa và không tháo khi hệ thống còn áp. Một lỗi cơ học nhỏ có thể làm mối nối rò sau nhiều chu kỳ.

Theo dõi trong quá trình sử dụng

Trong mỗi đợt bảo dưỡng, nên kiểm tra đầu ren sau những lần tháo van. Quan sát thêm vết cọ trên ống, bụi quanh vòng nhả và độ dịch chuyển của thân khi hai tải hoạt động. Khi cần cắm lại, cắt bỏ đoạn ống đã bị ngàm giữ tạo vết.

Kinh nghiệm riêng cho tổ hợp 12 mm và 1/8

Với đầu chia gắn trực tiếp vào van có khoảng ren nhỏ nhưng dùng ống lớn, người vận hành nên ghi lại phản ứng của từng tải trước và sau khi ghép chung. Kết quả này cho biết tuyến cấp có đủ khả năng phục vụ hai nhánh hay không, đồng thời giúp phát hiện cơ cấu nào tạo mức tiêu thụ lớn hơn.

Bố trí trong khoang hẹp, đầu ren hướng về thân van chỉ phát huy hiệu quả khi hai ống không kéo ngược thân nối. Hãy quan sát hướng tỏa ngay lúc máy chạy, bởi rung động hoặc chuyển động lặp lại có thể làm ống dịch dần khỏi vị trí ban đầu.

Trong kế hoạch phòng ngừa, ưu tiên kiểm tra đầu ren sau những lần tháo van. Nếu phát hiện bất thường, xử lý đúng vị trí gây lỗi thay vì siết thêm toàn bộ cụm. Cách này tránh làm hỏng ren 1/8 hoặc tạo thêm vết trên ống 12 mm.

Tình huống cần ngăn ngừa là siết bằng cách xoay phần nhựa thay vì giữ tại vị trí lục giác. Một nhãn nhỏ ghi “12 mm – 1/8” tại khay vật tư và gần điểm lắp giúp ca sau nhận đúng tổ hợp mà không phải tháo mẫu để so sánh.

So sánh với kiểu nối gần nhất

Nếu cổng ren cần nằm ở bên hông của đường ống chính, xem đầu nối chữ T ren ngoài bên hông. Khi không cần chân ren, đầu nối khí nén chữ Y phù hợp để nối ba đoạn ống.

Các lựa chọn cùng dòng

Xem tổng thể tại đầu nối khí nén chữ Y ren ngoài. Những lựa chọn gần với cỡ này gồm Đầu nối khí nén chữ Y ống 12- Ren ngoài 1/2, Đầu nối khí nén chữ Y ống 12- Ren ngoài 1/4, Đầu nối khí nén chữ Y ống 12- Ren ngoài 3/8, Đầu nối khí nén chữ Y ống 10- Ren ngoài 1/2.

Vì sao mua hàng tại TDKMART?

Khi đặt mua đầu nối khí nén chữ y ống 12- ren ngoài 1/8, hãy cung cấp đúng đường kính ngoài 12 mm, cỡ ren 1/8, số lượng và vị trí sử dụng. Việc xác định đủ hai kích thước giúp giảm nhầm hàng và thuận tiện dự phòng cho cụm máy.
