Đầu nối khí nén chữ Y- Ren ngoài

Đầu nối khí nén chữ Y ren ngoài là gì?

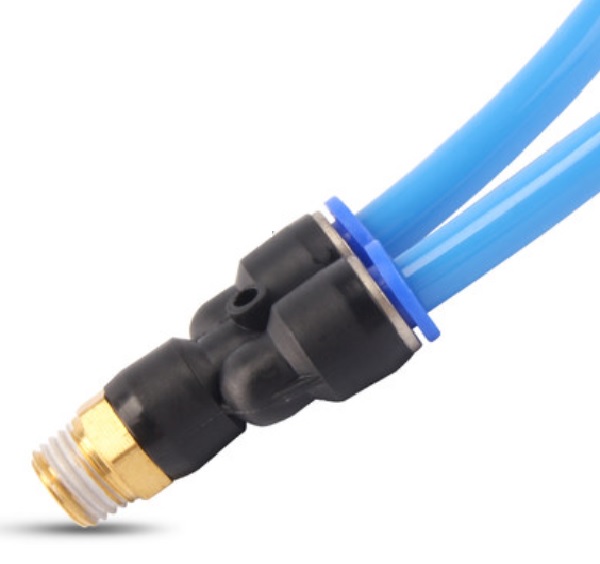

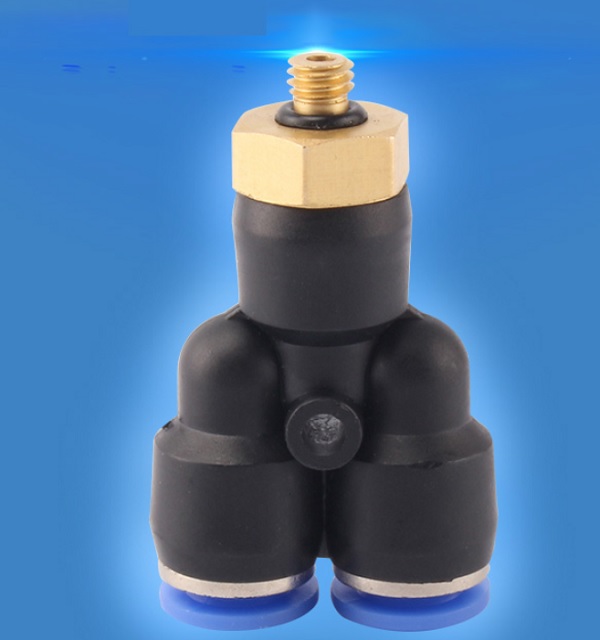

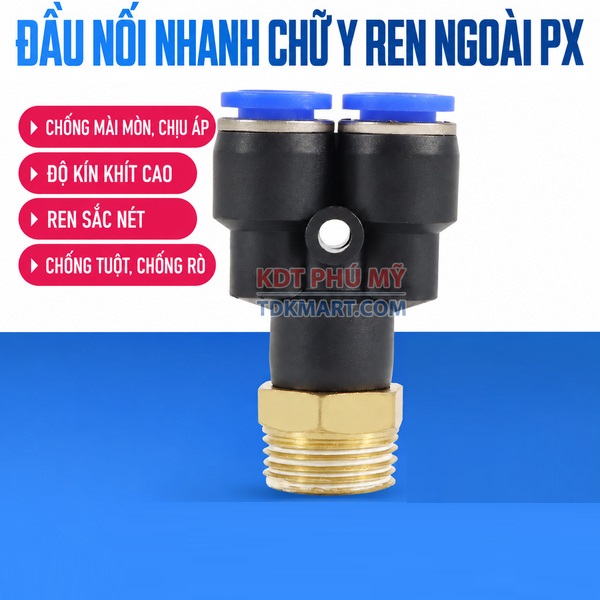

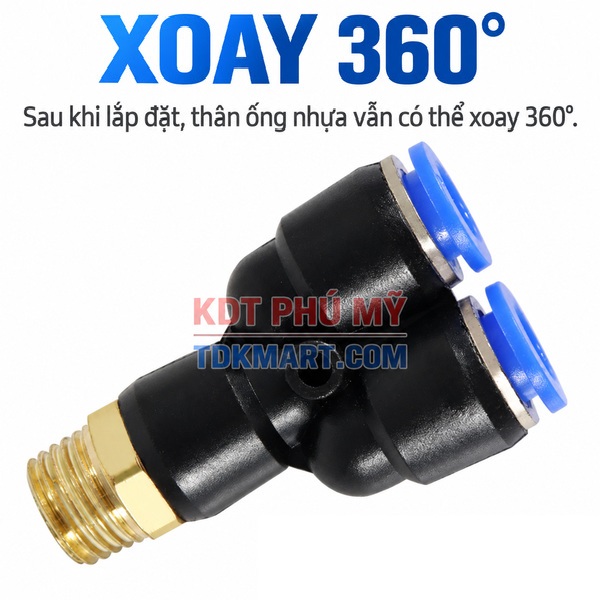

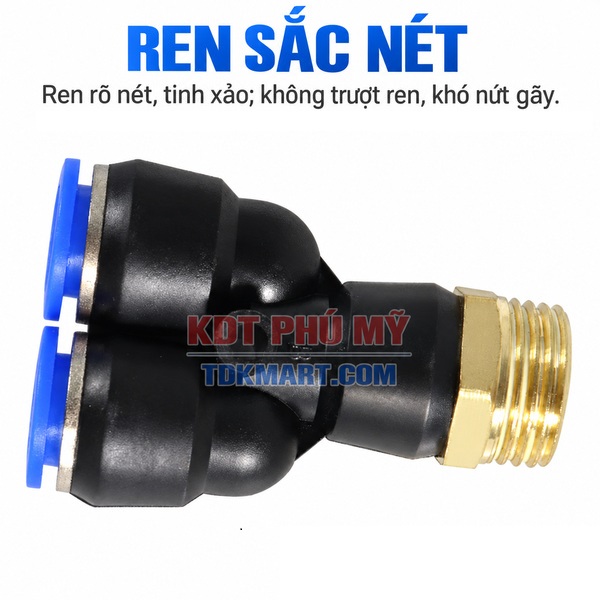

Đầu nối khí nén chữ Y ren ngoài có một chân ren để lắp vào cổng ren trong và hai đầu ghim dùng cho hai ống cùng đường kính ngoài. Hình chữ Y đưa hai tuyến ống tỏa sang hai phía, phù hợp với cụm máy cần chia khí ngay tại van, manifold hoặc thiết bị mà không phải ghép thêm đầu T và đoạn nối trung gian.

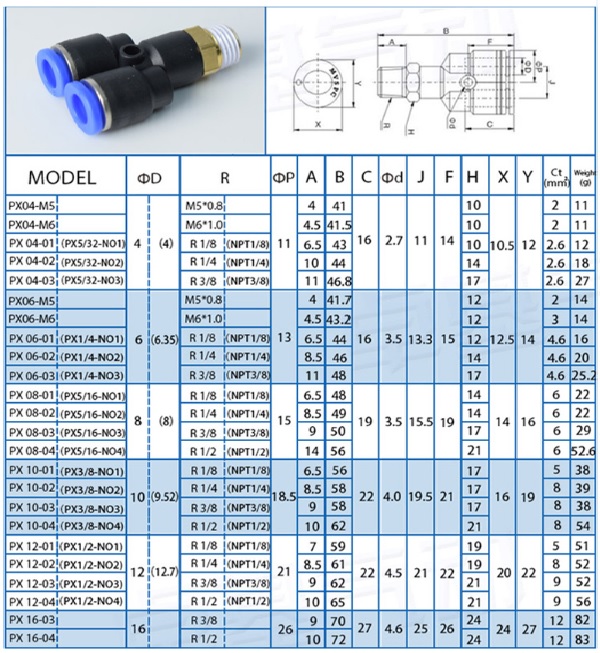

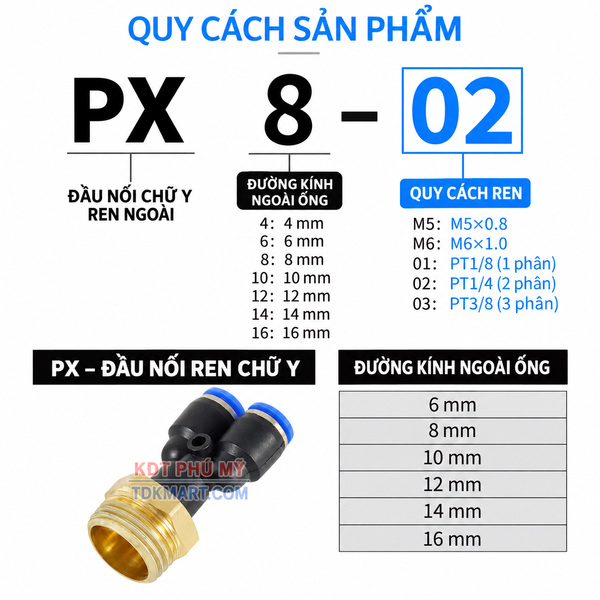

Dòng PX gồm 20 lựa chọn kết hợp ống 4, 6, 8, 10 hoặc 12 mm với ren M5, 1/8, 1/4, 3/8 và 1/2. Không phải mọi cỡ ống đều đi với mọi cỡ ren. Người mua cần xác định đồng thời đường kính ngoài của ống và kích thước cổng ren trong trên thiết bị.

Chọn theo đường kính ống và cỡ ren

Đường kính ống quyết định khả năng bố trí, bán kính uốn và mức lưu lượng có thể truyền qua tuyến. Cỡ ren quyết định khả năng lắp cơ học với van hoặc thiết bị. Một tổ hợp có ống lớn và ren nhỏ có thể hữu ích khi cổng thiết bị nhỏ nhưng cần đưa hai tuyến ống lớn ra ngoài; tuy nhiên tiết diện nhỏ nhất trong mạch vẫn chi phối lưu lượng thực tế.

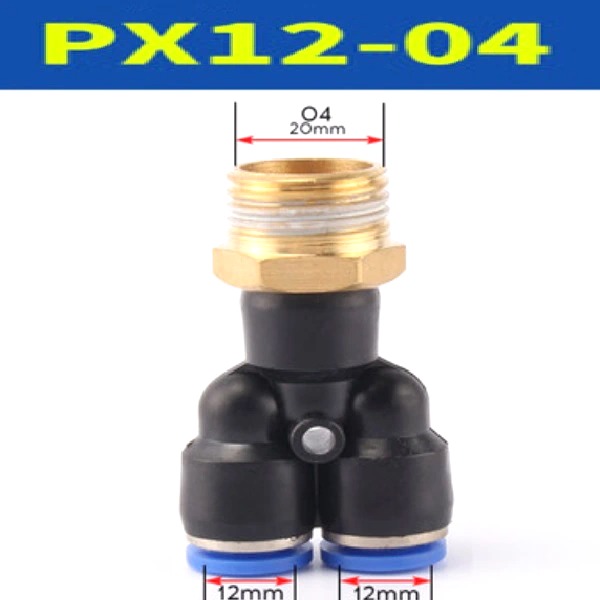

• Đầu nối khí nén chữ Y ống 12- Ren ngoài 1/2 – mã hàng PX12-04.

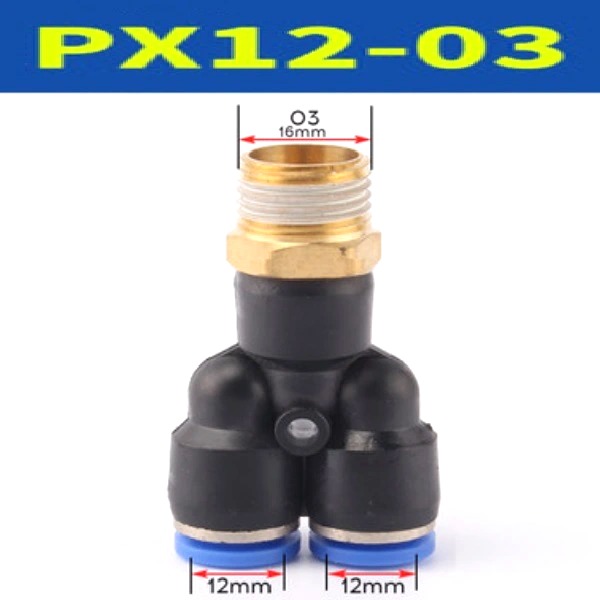

• Đầu nối khí nén chữ Y ống 12- Ren ngoài 3/8 – mã hàng PX12-03.

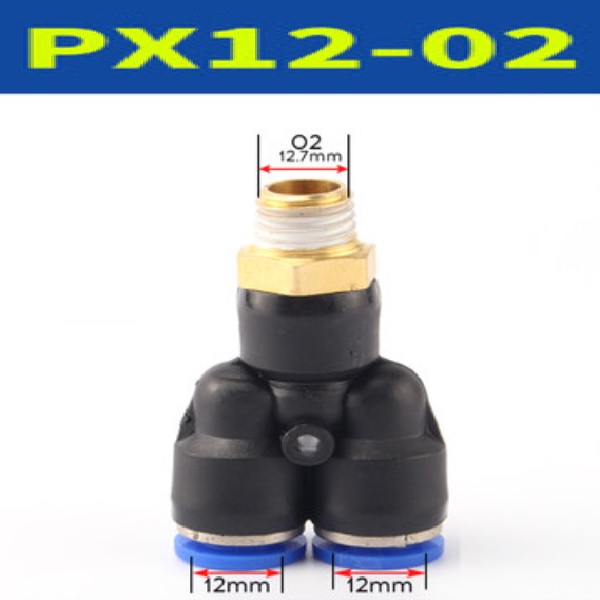

• Đầu nối khí nén chữ Y ống 12- Ren ngoài 1/4 – mã hàng PX12-02.

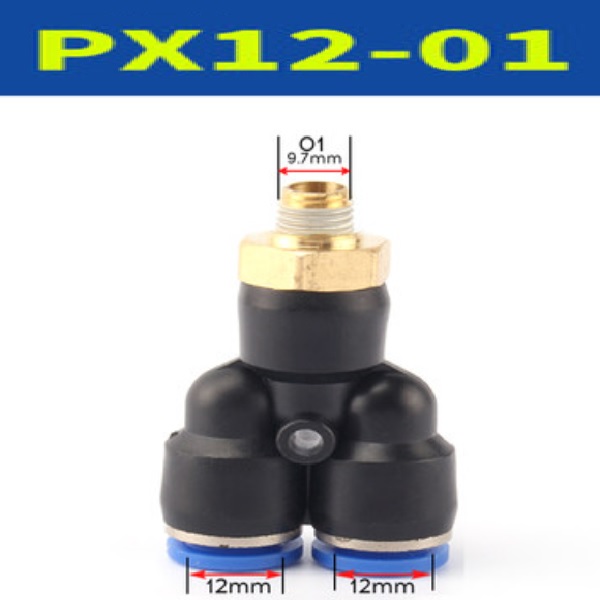

• Đầu nối khí nén chữ Y ống 12- Ren ngoài 1/8 – mã hàng PX12-01.

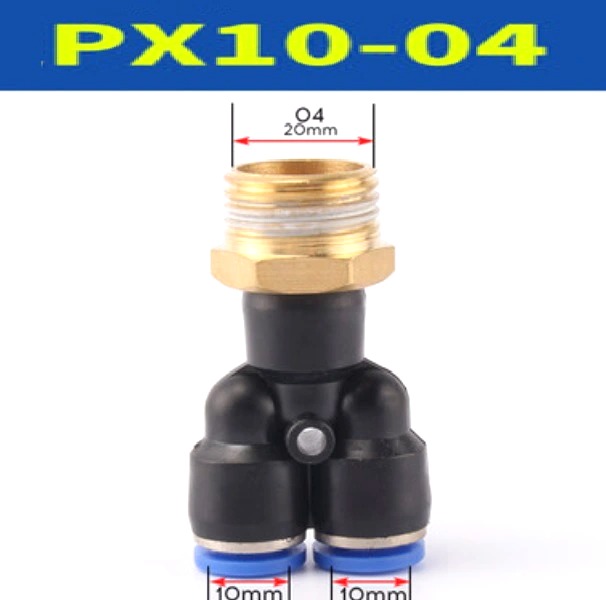

• Đầu nối khí nén chữ Y ống 10- Ren ngoài 1/2 – mã hàng PX10-04.

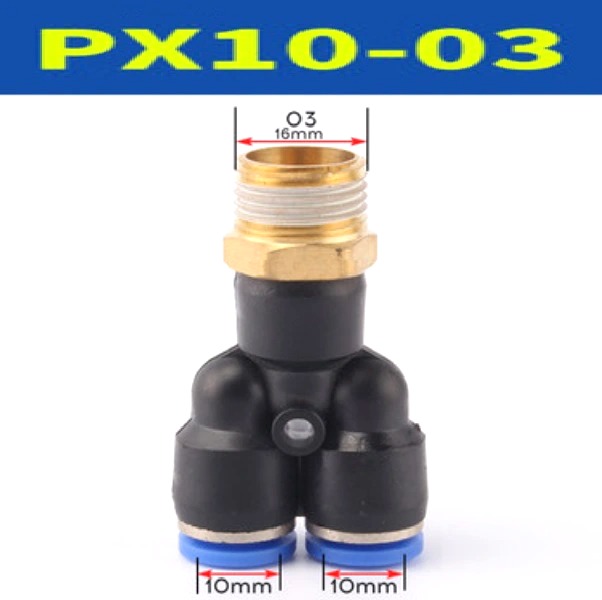

• Đầu nối khí nén chữ Y ống 10- Ren ngoài 3/8 – mã hàng PX10-03.

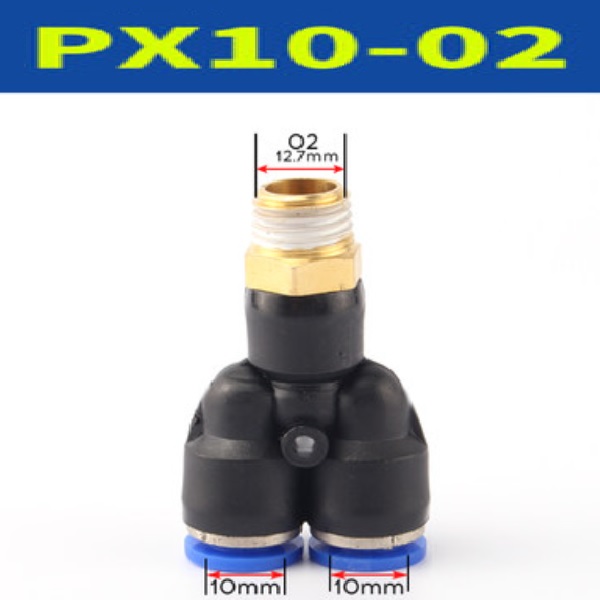

• Đầu nối khí nén chữ Y ống 10- Ren ngoài 1/4 – mã hàng PX10-02.

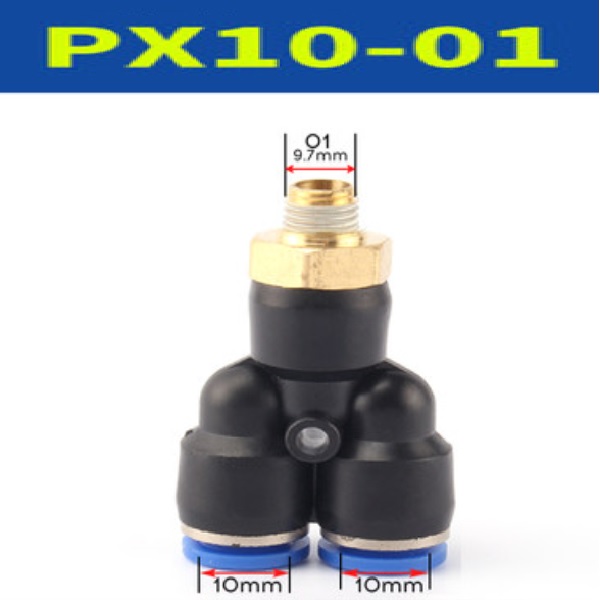

• Đầu nối khí nén chữ Y ống 10- Ren ngoài 1/8 – mã hàng PX10-01.

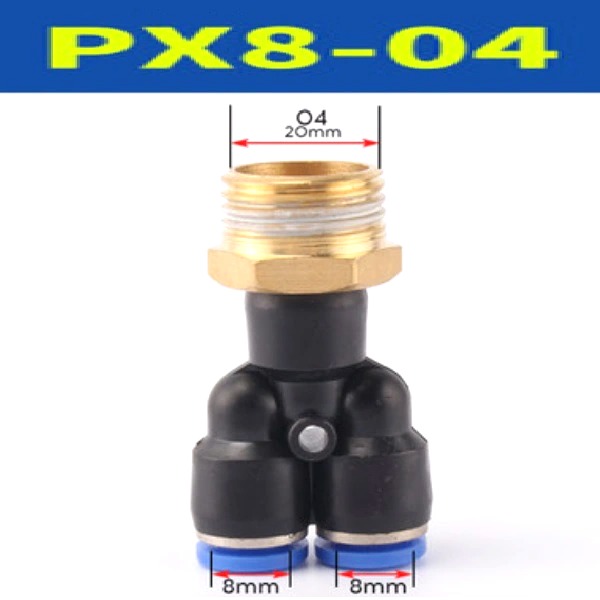

• Đầu nối khí nén chữ Y ống 8- Ren ngoài 1/2 – mã hàng PX8-04.

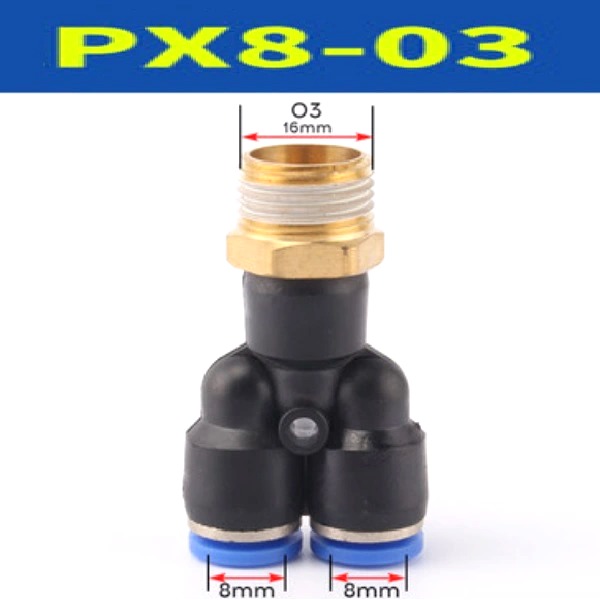

• Đầu nối khí nén chữ Y ống 8- Ren ngoài 3/8 – mã hàng PX8-03.

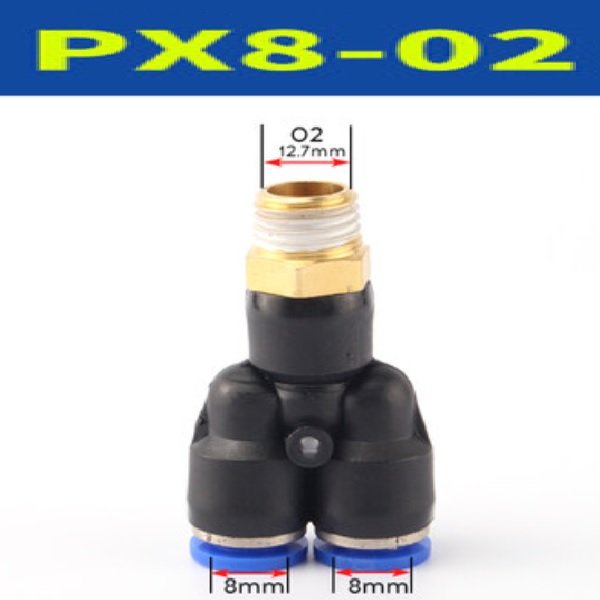

• Đầu nối khí nén chữ Y ống 8- Ren ngoài 1/4 – mã hàng PX8-02.

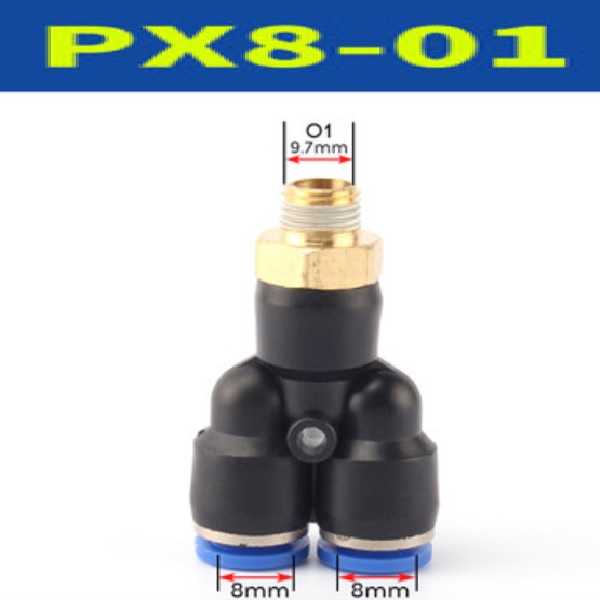

• Đầu nối khí nén chữ Y ống 8- Ren ngoài 1/8 – mã hàng PX8-01.

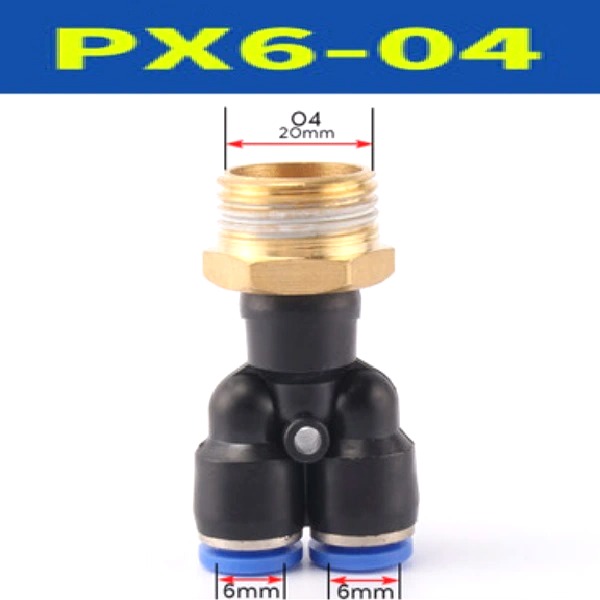

• Đầu nối khí nén chữ Y ống 6- Ren ngoài 1/2 – mã hàng PX6-04.

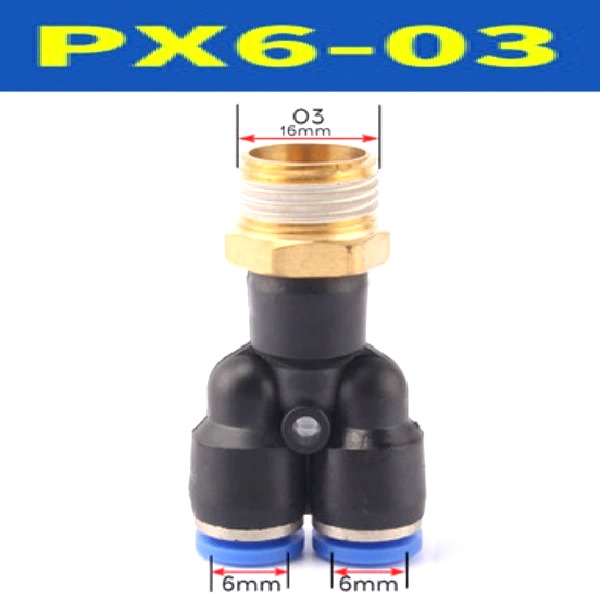

• Đầu nối khí nén chữ Y ống 6- Ren ngoài 3/8 – mã hàng PX6-03.

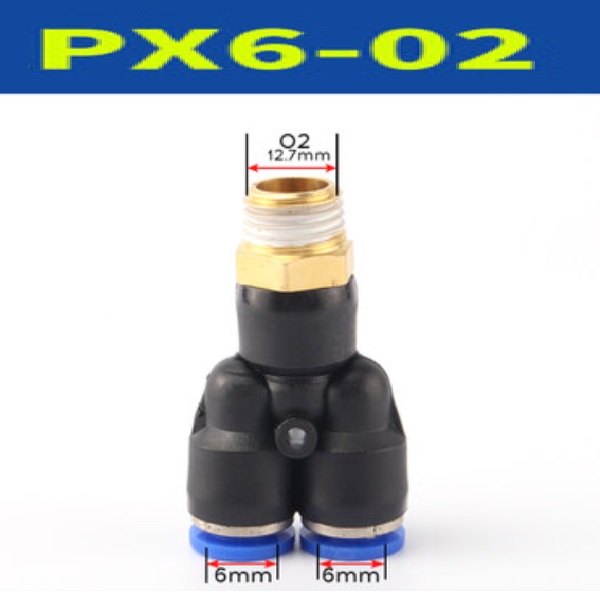

• Đầu nối khí nén chữ Y ống 6- Ren ngoài 1/4 – mã hàng PX6-02.

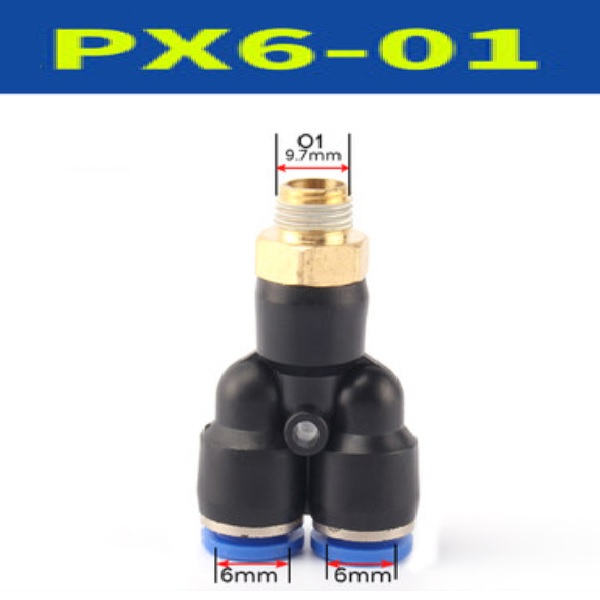

• Đầu nối khí nén chữ Y ống 6- Ren ngoài 1/8 – mã hàng PX6-01.

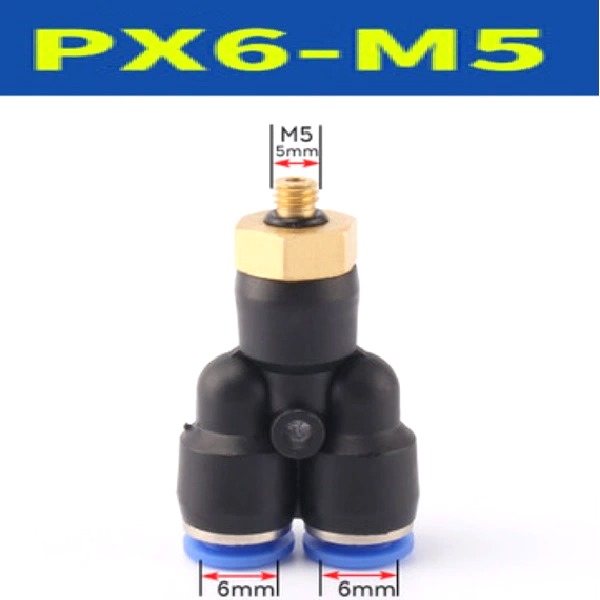

• Đầu nối khí nén chữ Y ống 6- Ren ngoài M5 – mã hàng PX6-M5.

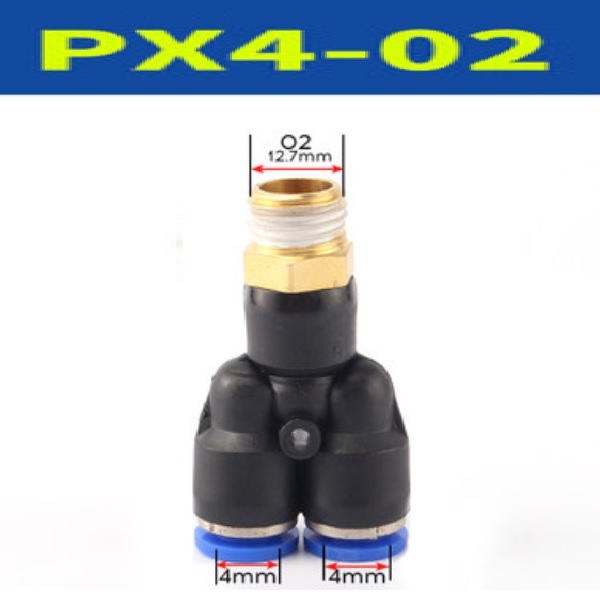

• Đầu nối khí nén chữ Y ống 4- Ren ngoài 1/4 – mã hàng PX4-02.

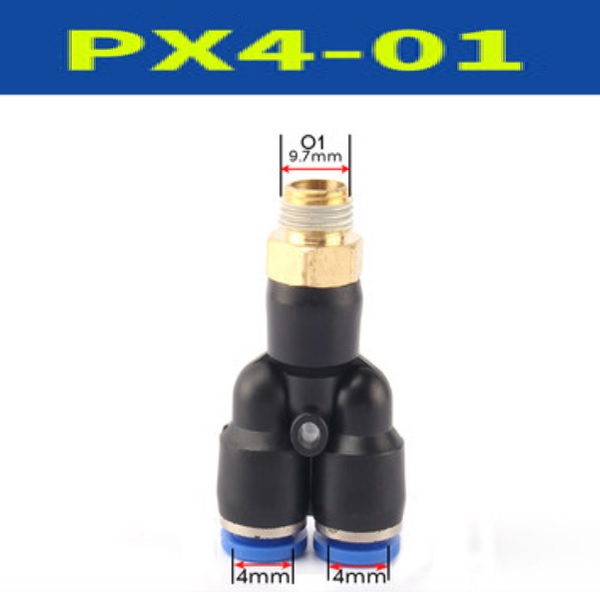

• Đầu nối khí nén chữ Y ống 4- Ren ngoài 1/8 – mã hàng PX4-01.

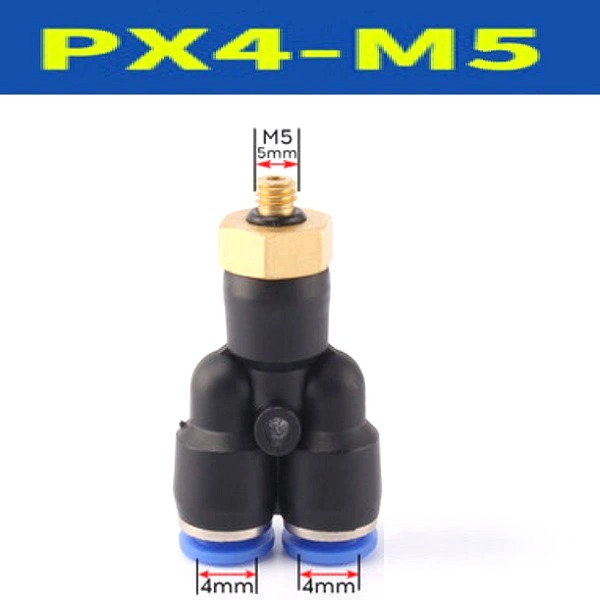

• Đầu nối khí nén chữ Y ống 4- Ren ngoài M5 – mã hàng PX4-M5.

Cấu tạo và nguyên lý giữ ống

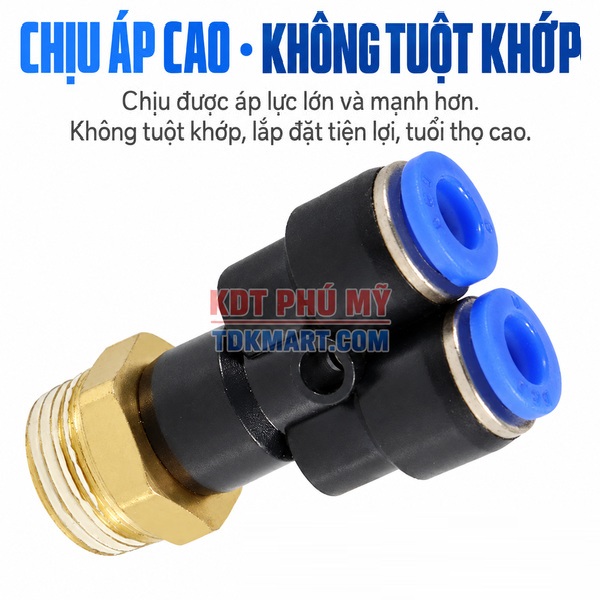

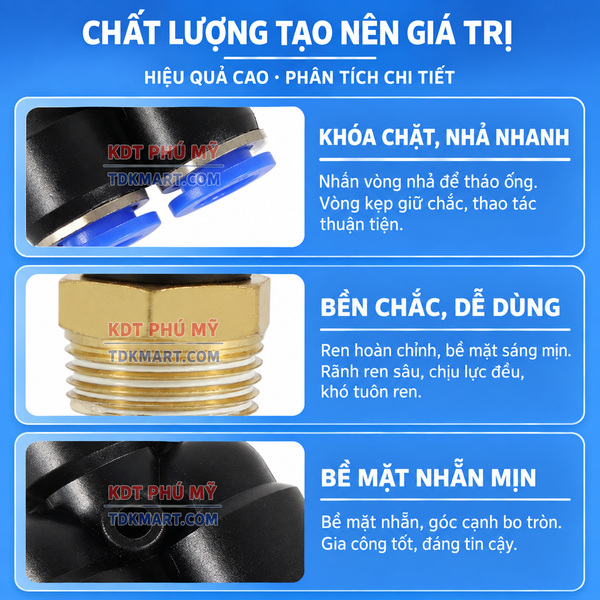

Cụm nối sử dụng thân có phần ren ngoài, hai cơ cấu ghim ống, vòng nhả và chi tiết làm kín. Khi đẩy ống thẳng qua vòng nhả, ngàm giữ bám lên bề mặt ngoài trong khi phốt ôm quanh ống để hạn chế rò khí. Khi tháo, người dùng ấn đều vòng nhả rồi kéo ống theo phương thẳng.

Nguồn kỹ thuật của SMC về đầu nối cắm nhanh cũng phân loại kiểu branch Y với hai ống và một ren kết nối. Nguyên tắc lắp an toàn gồm cắt ống vuông, không làm xước bề mặt, cắm hết hành trình và kéo nhẹ để xác nhận ngàm đã giữ. Đây là nguyên tắc thao tác chung, không dùng thông số của SMC để thay cho thông số riêng của dòng PX.

Khi nào nên dùng chữ Y ren ngoài?

• Chia một cổng ren trong thành hai tuyến ống cùng cỡ ngay tại cụm van.
• Giảm số mối ghép so với phương án dùng đầu ren thẳng kết hợp đầu chia rời.
• Đưa hai ống tỏa sang hai phía để tránh chồng chéo trong khung máy.
• Rút ngắn đường ống đến hai cơ cấu nằm hai bên điểm cấp.
• Tạo cụm dễ nhận diện khi hai nhánh đảm nhiệm hai chức năng riêng.

Phân biệt với chữ T và co ren ngoài

Kiểu chữ Y phù hợp khi hai nhánh cùng tỏa từ một chân ren. Nếu cần hai đầu ống nằm trên một trục, xem đầu nối chữ T ren ngoài giữa. Nếu cổng ren nằm ở nhánh bên, có thể cân nhắc đầu nối chữ T ren ngoài bên hông. Trường hợp chỉ cần đổi hướng một ống, co nối nhanh khí nén ren ngoài thường gọn hơn.

Quy trình lắp phần ren

Cô lập nguồn khí và xả hết áp trước khi tháo phụ kiện cũ. Làm sạch cổng ren, kiểm tra cỡ ren, chọn phương pháp làm kín phù hợp và giữ dụng cụ tại phần lục giác hoặc vị trí siết của thân. Không xoay kéo hai nhánh nhựa để tạo lực siết. Dừng siết khi thân đã kín và hướng chữ Y phù hợp với tuyến ống, tránh dùng lực quá mức làm hỏng cổng ren.

Quy trình ghim và tháo ống

• Cắt đầu ống vuông góc bằng dao chuyên dụng.
• Loại bỏ đoạn bị méo, xước hoặc có dấu ngàm sâu.

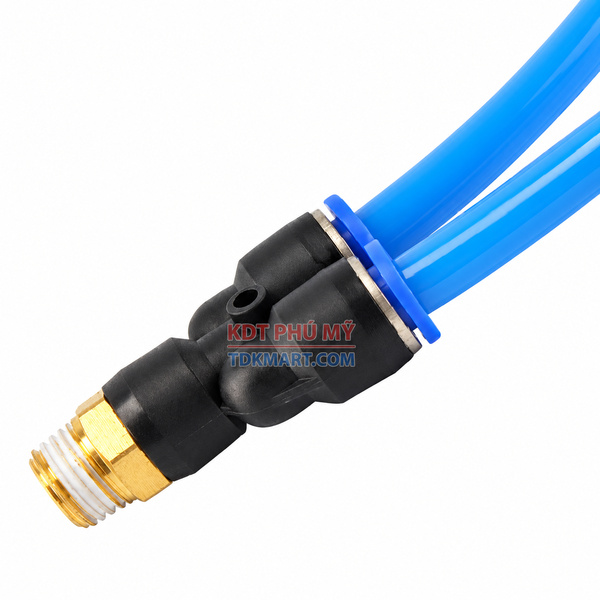

• Đưa ống thẳng vào từng đầu ghim cho tới hết hành trình.
• Kéo nhẹ từng ống để xác nhận khả năng giữ.
• Khi tháo, xả áp, ấn vòng nhả đều và rút ống theo phương thẳng.

Kiểm tra kín và bố trí hai nhánh

Sau khi lắp, nạp áp theo quy trình của máy rồi kiểm tra riêng vùng ren và hai đầu ghim. Hai ống cần có đoạn thẳng trước khi uốn, bán kính cong hợp lý và kẹp đỡ ở vị trí không truyền tải lên thân chữ Y. Nếu một nhánh làm việc khác nhánh còn lại, hãy gắn nhãn theo chức năng để tránh rút nhầm khi bảo dưỡng.

Lỗi chọn sai thường gặp

• Chỉ nhìn cỡ ống mà bỏ qua cỡ ren của cổng thiết bị.
• Cho rằng ren lớn luôn làm tăng lưu lượng dù van phía trước vẫn nhỏ.
• Dùng ống sai đường kính ngoài hoặc đầu ống đã biến dạng.
• Đặt thân chữ Y sát vách khiến không thể ấn vòng nhả.
• Để hai ống treo tự do và kéo lệch hai đầu ghim.
• Siết ren bằng phần nhựa hoặc cố chỉnh hướng sau khi đã siết quá chặt.

Phối hợp với các nhóm đầu nối khác

Các cụm máy thường cần thêm đầu nối nhanh khí nén để hoàn thiện tuyến thẳng, co, giảm và bịt. Khi môi trường đòi hỏi vật liệu kim loại chống ăn mòn tốt hơn, có thể tham khảo đầu nối nhanh inox và chọn lại theo điều kiện vận hành thực tế.

Vì sao mua hàng tại KDT PHÚ MỸ/ TDKMART?

Dải sản phẩm gồm 20 tổ hợp ống và ren giúp người mua chọn đúng điểm lắp thay vì ghép nhiều chi tiết trung gian. Khi đặt hàng, hãy cung cấp đường kính ngoài của ống, cỡ ren trong trên thiết bị, số lượng và vị trí sử dụng. Thông tin đầy đủ giúp giảm nhầm cỡ và thuận tiện chuẩn hóa vật tư dự phòng.
