Đầu nối khí nén chữ Y ống 8- Ren ngoài 3/8

Đầu nối khí nén chữ Y ống 8- Ren ngoài 3/8 – mã hàng PX8-03

Đầu nối chữ Y ren ngoài 3/8 dành cho hai nhánh ống 8 mm. Lợi ích rõ nhất xuất hiện ở máy dán nhãn cần tách khí cho kẹp và thổi, khi một điểm cấp cần phục vụ hai tải gần nhau.

Tổ hợp 8 mm với 3/8 hợp lý khi cổng thiết bị và tuyến ống cùng đáp ứng. Lưu lượng còn phụ thuộc van, chiều dài ống và số tải chạy đồng thời.

Ứng dụng phù hợp với ống 8 mm và ren 3/8

Trong thực tế, sản phẩm thích hợp cho máy dán nhãn cần tách khí cho kẹp và thổi. Điểm lắp nên đặt bên dưới bàn thao tác có nhãn nhận diện. Cách chọn này giúp hai nhánh đi đến tải với ít đoạn uốn gắt và vẫn có khoảng thao tác khi cần tháo ống.

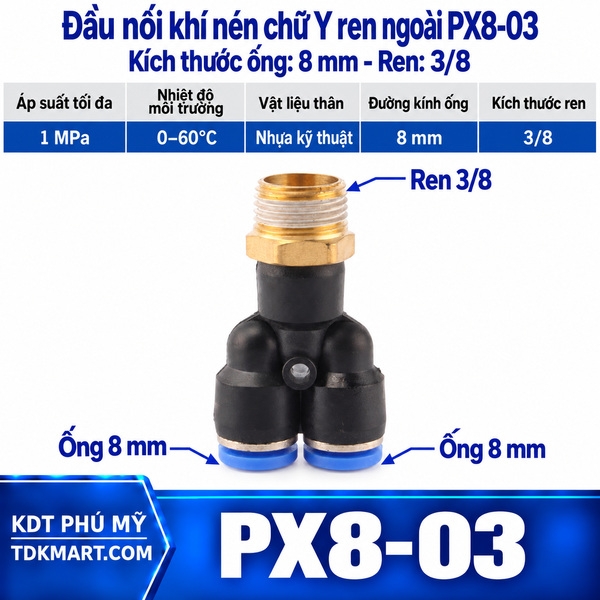

Đặc điểm kết nối

• Hai đầu ghim cho ống có đường kính ngoài 8 mm.
• Một chân ren ngoài 3/8 lắp vào cổng ren trong tương ứng.
• Mã hàng PX8-03.
• Thân chữ Y chia một điểm cấp thành hai hướng ống.
• Vòng nhả hỗ trợ tháo từng ống sau khi đã xả áp.

Trình tự lắp tại cụm máy

Lắp cụm tại bên dưới bàn thao tác có nhãn nhận diện giúp rút ngắn tuyến. Hãy siết ren bằng vị trí thích hợp trên thân, đỡ hai ống và tránh truyền lực xoắn vào vòng nhả.

Chuẩn bị đầu ống

Dùng dao cắt chuyên dụng để tạo mặt cắt vuông cho ống 8 mm. Loại bỏ phần bẹp, xước hoặc đã có dấu ngàm sâu. Đẩy ống vào thẳng trục, không ấn vòng nhả trong lúc cắm, rồi kéo nhẹ để xác nhận khả năng giữ.

Kiểm tra kín theo từng vị trí

Nạp áp theo quy trình của máy và kiểm tra ba vùng: chân ren 3/8, đầu ghim thứ nhất và đầu ghim thứ hai. Nếu rò tại ren, xử lý lại cỡ ren, bề mặt và phương pháp làm kín. Nếu rò tại đầu ghim, kiểm tra mặt cắt, độ sâu cắm và bề mặt ống 8 mm.

Sai sót cần tránh

Sai sót đáng chú ý của tổ hợp này là để nhánh kẹp và nhánh thổi không có ký hiệu phân biệt. Ngoài ra, không để ống kéo lệch thân chữ Y, không siết ren bằng phần nhựa và không tháo khi hệ thống còn áp. Một lỗi cơ học nhỏ có thể làm mối nối rò sau nhiều chu kỳ.

Theo dõi trong quá trình sử dụng

Trong mỗi đợt bảo dưỡng, nên thử riêng nhánh kẹp rồi nhánh thổi. Quan sát thêm vết cọ trên ống, bụi quanh vòng nhả và độ dịch chuyển của thân khi hai tải hoạt động. Khi cần cắm lại, cắt bỏ đoạn ống đã bị ngàm giữ tạo vết.

Kinh nghiệm riêng cho tổ hợp 8 mm và 3/8

Với máy dán nhãn cần tách khí cho kẹp và thổi, người vận hành nên ghi lại phản ứng của từng tải trước và sau khi ghép chung. Kết quả này cho biết tuyến cấp có đủ khả năng phục vụ hai nhánh hay không, đồng thời giúp phát hiện cơ cấu nào tạo mức tiêu thụ lớn hơn.

Bố trí bên dưới bàn thao tác có nhãn nhận diện chỉ phát huy hiệu quả khi hai ống không kéo ngược thân nối. Hãy quan sát hướng tỏa ngay lúc máy chạy, bởi rung động hoặc chuyển động lặp lại có thể làm ống dịch dần khỏi vị trí ban đầu.

Trong kế hoạch phòng ngừa, ưu tiên thử riêng nhánh kẹp rồi nhánh thổi. Nếu phát hiện bất thường, xử lý đúng vị trí gây lỗi thay vì siết thêm toàn bộ cụm. Cách này tránh làm hỏng ren 3/8 hoặc tạo thêm vết trên ống 8 mm.

Tình huống cần ngăn ngừa là để nhánh kẹp và nhánh thổi không có ký hiệu phân biệt. Một nhãn nhỏ ghi “8 mm – 3/8” tại khay vật tư và gần điểm lắp giúp ca sau nhận đúng tổ hợp mà không phải tháo mẫu để so sánh.

So sánh với kiểu nối gần nhất

Có thể xem toàn bộ đầu nối nhanh khí nén khi cần phối hợp đầu thẳng, co, giảm hoặc bịt. Không nên dùng chữ Y nếu hệ thống chỉ có một tải.

Các lựa chọn cùng dòng

Xem tổng thể tại đầu nối khí nén chữ Y ren ngoài. Những lựa chọn gần với cỡ này gồm Đầu nối khí nén chữ Y ống 8- Ren ngoài 1/2, Đầu nối khí nén chữ Y ống 8- Ren ngoài 1/4, Đầu nối khí nén chữ Y ống 8- Ren ngoài 1/8, Đầu nối khí nén chữ Y ống 10- Ren ngoài 1/2.
