Đầu nối khí nén chữ Y ống 6- Ren ngoài M5

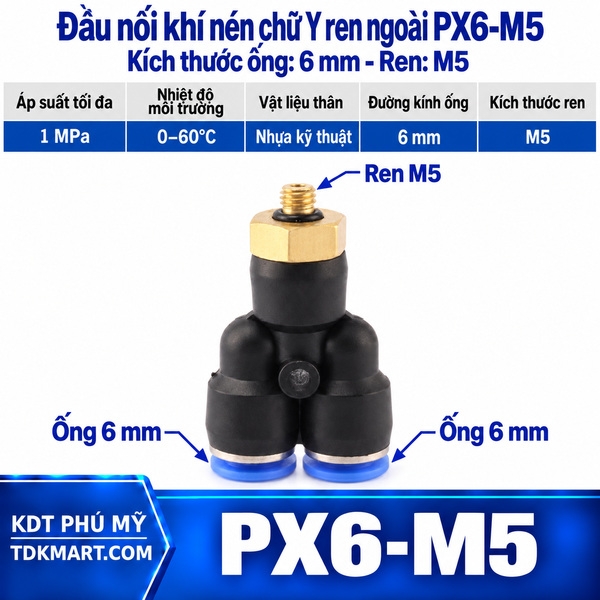

Đầu nối khí nén chữ Y ống 6- Ren ngoài M5 – mã hàng PX6-M5

Tại cụm pilot gắn trên manifold ren M5, một chân ren M5 có thể cấp đồng thời cho hai ống 6 mm bằng thân chữ Y. Cách chia ngay tại thiết bị rút ngắn cụm ghép và giữ hai hướng ống rõ ràng.

Hãy đọc ký hiệu trên ống và cổng thiết bị thay vì ước lượng bằng mắt. Ống 6 mm không quyết định cổng ren phải là M5; đây chỉ là một tổ hợp phục vụ bố trí cụ thể.

Ứng dụng phù hợp với ống 6 mm và ren M5

Trong thực tế, sản phẩm thích hợp cho cụm pilot gắn trên manifold ren M5. Điểm lắp nên đặt trực tiếp trên đế van có ren M5. Cách chọn này giúp hai nhánh đi đến tải với ít đoạn uốn gắt và vẫn có khoảng thao tác khi cần tháo ống.

Đặc điểm kết nối

• Hai đầu ghim cho ống có đường kính ngoài 6 mm.
• Một chân ren ngoài M5 lắp vào cổng ren trong tương ứng.
• Mã hàng PX6-M5.
• Thân chữ Y chia một điểm cấp thành hai hướng ống.
• Vòng nhả hỗ trợ tháo từng ống sau khi đã xả áp.

Lắp thân ren và định hướng hai nhánh

Vị trí lắp dự kiến là trực tiếp trên đế van có ren M5. Cô lập nguồn khí, làm sạch cổng ren, siết thân đúng cách, sau đó đưa từng ống 6 mm vào theo phương thẳng.

Chuẩn bị đầu ống

Dùng dao cắt chuyên dụng để tạo mặt cắt vuông cho ống 6 mm. Loại bỏ phần bẹp, xước hoặc đã có dấu ngàm sâu. Đẩy ống vào thẳng trục, không ấn vòng nhả trong lúc cắm, rồi kéo nhẹ để xác nhận khả năng giữ.

Kiểm tra kín theo từng vị trí

Nạp áp theo quy trình của máy và kiểm tra ba vùng: chân ren M5, đầu ghim thứ nhất và đầu ghim thứ hai. Nếu rò tại ren, xử lý lại cỡ ren, bề mặt và phương pháp làm kín. Nếu rò tại đầu ghim, kiểm tra mặt cắt, độ sâu cắm và bề mặt ống 6 mm.

Sai sót cần tránh

Sai sót đáng chú ý của tổ hợp này là siết quá lực vào cổng ren M5 nhỏ. Ngoài ra, không để ống kéo lệch thân chữ Y, không siết ren bằng phần nhựa và không tháo khi hệ thống còn áp. Một lỗi cơ học nhỏ có thể làm mối nối rò sau nhiều chu kỳ.

Theo dõi trong quá trình sử dụng

Trong mỗi đợt bảo dưỡng, nên dùng lực siết phù hợp với cổng ren nhỏ. Quan sát thêm vết cọ trên ống, bụi quanh vòng nhả và độ dịch chuyển của thân khi hai tải hoạt động. Khi cần cắm lại, cắt bỏ đoạn ống đã bị ngàm giữ tạo vết.

Kinh nghiệm riêng cho tổ hợp 6 mm và M5

Với cụm pilot gắn trên manifold ren M5, người vận hành nên ghi lại phản ứng của từng tải trước và sau khi ghép chung. Kết quả này cho biết tuyến cấp có đủ khả năng phục vụ hai nhánh hay không, đồng thời giúp phát hiện cơ cấu nào tạo mức tiêu thụ lớn hơn.

Bố trí trực tiếp trên đế van có ren M5 chỉ phát huy hiệu quả khi hai ống không kéo ngược thân nối. Hãy quan sát hướng tỏa ngay lúc máy chạy, bởi rung động hoặc chuyển động lặp lại có thể làm ống dịch dần khỏi vị trí ban đầu.

Trong kế hoạch phòng ngừa, ưu tiên dùng lực siết phù hợp với cổng ren nhỏ. Nếu phát hiện bất thường, xử lý đúng vị trí gây lỗi thay vì siết thêm toàn bộ cụm. Cách này tránh làm hỏng ren M5 hoặc tạo thêm vết trên ống 6 mm.

Tình huống cần ngăn ngừa là siết quá lực vào cổng ren M5 nhỏ. Một nhãn nhỏ ghi “6 mm – M5” tại khay vật tư và gần điểm lắp giúp ca sau nhận đúng tổ hợp mà không phải tháo mẫu để so sánh.

So sánh với kiểu nối gần nhất

Nếu hai ống cần nằm trên một trục, đầu nối chữ T ren ngoài giữa có thể dễ bố trí hơn. Nếu chỉ cần một ống đổi hướng, co nối nhanh khí nén ren ngoài giảm bớt một nhánh không cần thiết.

Các lựa chọn cùng dòng

Xem tổng thể tại đầu nối khí nén chữ Y ren ngoài. Những lựa chọn gần với cỡ này gồm Đầu nối khí nén chữ Y ống 6- Ren ngoài 1/2, Đầu nối khí nén chữ Y ống 6- Ren ngoài 1/4, Đầu nối khí nén chữ Y ống 6- Ren ngoài 1/8, Đầu nối khí nén chữ Y ống 4- Ren ngoài M5.

Vì sao mua hàng tại TDKMART?

Khi đặt mua đầu nối khí nén chữ y ống 6- ren ngoài m5, hãy cung cấp đúng đường kính ngoài 6 mm, cỡ ren M5, số lượng và vị trí sử dụng. Việc xác định đủ hai kích thước giúp giảm nhầm hàng và thuận tiện dự phòng cho cụm máy.
