Đầu nối nhanh khí nén Inox 304 giảm thẳng 2 đầu ghim ống phi 16-14 mm

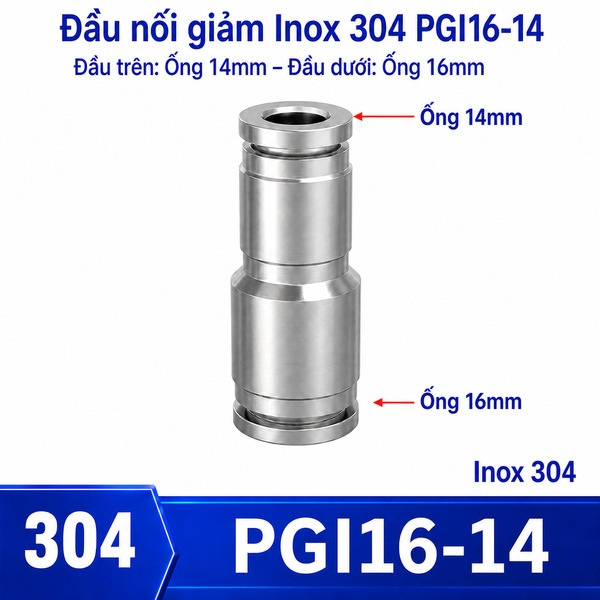

Đầu nối giảm thẳng Inox 304 16-14 mm – giảm một cấp trên ống lớn

Trong một hệ thống dùng nhiều đường kính ống, vị trí giảm một cấp trên ống lớn cần được xem như một nút kỹ thuật riêng. Model PGI16-14 nối ống OD 16 mm với OD 14 mm bằng hai đầu push-in, phù hợp cho hệ thống lưu lượng cao, máy ép, cụm cấp khí trung tâm.

Điểm đáng chú ý của model này là giữ tiết diện dòng khí khi chỉ cần thay đổi nhẹ đường kính. Chênh lệch đường kính 2 mm khiến tiết diện danh nghĩa của ống nhỏ thấp hơn đáng kể; nếu chỉ nhìn kích thước bên ngoài mà bỏ qua chiều dài ống, áp suất làm việc và chu kỳ của tải, lựa chọn có thể đúng về lắp ráp nhưng chưa chắc đúng về khả năng cấp khí.

Bố trí 16-14 mm trong sơ đồ khí

Vị trí lắp quyết định nhiều đến hiệu quả hơn bản thân hình dáng fitting. Với tuyến 16 mm chuyển mềm sang thiết bị đã bố trí ống 14 mm, nên đặt đầu nối tại nơi có thể quan sát cả hai miệng ghim, chừa đoạn ống thẳng và có điểm đỡ nếu tuyến bị rung. Không dùng thân nối như một giá đỡ cơ học cho bó ống.

Đầu 16 mm thường nằm phía tuyến cấp và đầu 14 mm nằm phía tải, nhưng fitting không mặc nhiên thay thế van một chiều hay bộ điều khiển lưu lượng. Nếu sơ đồ có yêu cầu hướng dòng, phải tuân theo thiết kế của cả hệ thống và tài liệu kỹ thuật liên quan.

Ba dữ liệu nên ghi ngay trên bản vẽ

Kiểm soát rủi ro đặc trưng của size 16-14 mm

dễ nhầm là đầu nối đồng cỡ do chênh lệch đường kính nhỏ. Để phòng ngừa, cần kiểm tra bằng phép đo và thử nghiệm thay vì suy luận từ ngoại hình. Hai model có thân gần giống nhau vẫn có thể dùng cho OD khác; việc cố cắm ống sai cỡ có thể làm hỏng mép ống, vòng giữ hoặc gioăng.

• Đo OD bằng thước cặp tại đoạn ống còn tròn, không đo trên vị trí đã bị vòng giữ tạo vết.
• Cắt đầu ống vuông góc; bỏ đoạn xước, méo, chai cứng hoặc dính hạt bẩn.
• Không dùng ống inch có số đo gần với 16 hoặc 14 mm để thay cho ống hệ mét.
• Chừa bán kính uốn phù hợp, đặc biệt ở phía 14 mm.
• Thử rò sau khi cấp áp từ từ và kiểm tra lại sau các chu kỳ đầu.

Nếu cơ cấu chậm, không nên vội kết luận đầu nối là nguyên nhân duy nhất. Hãy kiểm tra nguồn khí, bộ lọc điều áp, tiết lưu, van phân phối, đường kính trong của ống, tổng chiều dài và số điểm đổi hướng. Cách nhìn toàn tuyến giúp tránh thay một chi tiết nhưng không giải quyết được nút thắt thực sự.

So sánh 16-14 mm với các lựa chọn gần

So sánh theo quan hệ đường kính hữu ích hơn so sánh theo hình ảnh. Một lựa chọn cùng đầu lớn cho biết phương án thay đổi nhánh; lựa chọn cùng đầu nhỏ cho biết phương án thay đổi tuyến cấp; lựa chọn có cùng mức giảm giúp đánh giá khả năng bố trí ở cấp lưu lượng khác.

Nếu chưa chắc, hãy ưu tiên cung cấp ảnh vị trí lắp, OD thực đo của hai ống và thông tin tải. Chỉ riêng tên “đầu nối giảm” chưa đủ để phân biệt 16-14 mm với các cặp có hình dáng tương tự.

Bảo trì theo dấu hiệu vận hành của cặp 16-14 mm

Một lịch kiểm tra hiệu quả nên dựa trên mức rung, tần suất tháo lắp và độ sạch của môi trường. Ở tuyến 16 mm chuyển mềm sang thiết bị đã bố trí ống 14 mm, hãy chú ý tiếng xì nhỏ, vết cọ trên ống, ống bị kéo lệch và thời gian đáp ứng thay đổi. Những dấu hiệu này thường xuất hiện trước khi sự cố trở nên rõ rệt.

Không tái sử dụng vô hạn đoạn đầu ống đã có nhiều vết hằn. Mỗi lần bảo trì nên cắt bỏ phần bị tổn thương nếu chiều dài cho phép, làm sạch rồi cắm lại. Nếu vòng giữ, gioăng hoặc thân có dấu hiệu hỏng, thay đúng model thay vì sửa tạm.

Lộ trình đối chiếu dành riêng cho mã PGI16-14

Từ model 16-14 mm, nên kiểm tra lần lượt cặp 16-12 mm, cặp 14-12 mm, cặp 12-10 mm để xác định phương án cùng đầu ống hoặc cùng cấp lưu lượng. Sau đó quay về nhóm giảm thẳng Inox 304 hai đầu ghim ống để rà đủ lựa chọn, hoặc mở nhóm đầu nối nhanh Inox 304 khi thiết kế cần đổi sang co, ren hay xuyên vách.

Riêng PGI16-14, quyết định cuối cùng cần bám vào mục tiêu giữ tiết diện dòng khí khi chỉ cần thay đổi nhẹ đường kính. Hãy lưu mã, hai OD, vị trí lắp và kết quả thử kín trong hồ sơ bảo trì để lần thay sau không phải nhận dạng bằng hình dáng.
