Đầu nối nhanh khí nén Inox 304 giảm thẳng 2 đầu ghim ống phi 12-10 mm

Đầu nối giảm thẳng Inox 304 12-10 mm – giảm nhẹ cho nhánh phổ thông

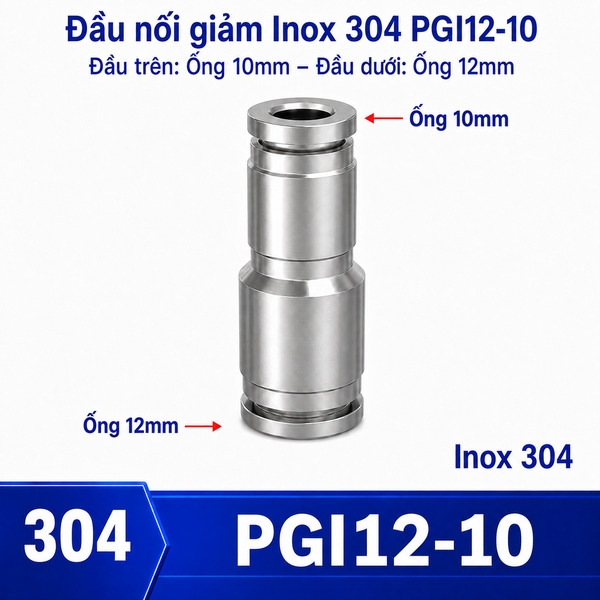

Trong một hệ thống dùng nhiều đường kính ống, vị trí giảm nhẹ cho nhánh phổ thông cần được xem như một nút kỹ thuật riêng. Model PGI12-10 nối ống OD 12 mm với OD 10 mm bằng hai đầu push-in, phù hợp cho máy đóng gói, cụm van, xy lanh đường kính trung bình.

Điểm đáng chú ý của model này là duy trì đáp ứng của cơ cấu trong không gian vừa phải. Chênh lệch đường kính 2 mm khiến tiết diện danh nghĩa của ống nhỏ thấp hơn đáng kể; nếu chỉ nhìn kích thước bên ngoài mà bỏ qua chiều dài ống, áp suất làm việc và chu kỳ của tải, lựa chọn có thể đúng về lắp ráp nhưng chưa chắc đúng về khả năng cấp khí.

Phân tích riêng cho cặp ống 12 mm và 10 mm

Nếu so theo diện tích hình học, việc chuyển từ 12 mm xuống 10 mm có mức thu hẹp tham khảo khoảng 31%. Con số này không đại diện trực tiếp cho lưu lượng thực, vì đường kính trong của ống, cấu tạo fitting, áp suất, nhiệt độ và tổn thất dọc đường còn tham gia. Dù vậy, nó cho thấy vì sao chọn theo cảm quan khiến ống vào được nhưng vòng giữ không làm kín đúng.

Cách chọn đáng tin cậy là bắt đầu từ nhu cầu của tải ở phía ống 10 mm. Hãy ghi lại số lần đóng mở trong một phút, thể tích cần nạp, thời gian đáp ứng mong muốn và chiều dài tuyến. Sau đó mới kiểm tra liệu đường 12 mm có đủ khả năng cấp đồng thời cho những nhánh khác hay không.

Khi nào 12-10 mm là lựa chọn hợp lý?

• Điểm chuyển cỡ nằm trên một tuyến thẳng và không cần đổi hướng.
• Thiết bị phía sau sử dụng đúng ống OD 10 mm, trong khi đường cấp sẵn có là OD 12 mm.
• Nhu cầu thực tế phù hợp với máy đóng gói, cụm van, xy lanh đường kính trung bình.
• Không gian cần thao tác tháo ống bằng vòng nhấn sau khi đã xả áp.
• Điều kiện môi chất phù hợp với toàn bộ vật liệu cấu thành, không chỉ riêng thân Inox 304.

Kiểm soát rủi ro đặc trưng của size 12-10 mm

chọn theo cảm quan khiến ống vào được nhưng vòng giữ không làm kín đúng. Để phòng ngừa, cần kiểm tra bằng phép đo và thử nghiệm thay vì suy luận từ ngoại hình. Hai model có thân gần giống nhau vẫn có thể dùng cho OD khác; việc cố cắm ống sai cỡ có thể làm hỏng mép ống, vòng giữ hoặc gioăng.

• Đo OD bằng thước cặp tại đoạn ống còn tròn, không đo trên vị trí đã bị vòng giữ tạo vết.
• Cắt đầu ống vuông góc; bỏ đoạn xước, méo, chai cứng hoặc dính hạt bẩn.
• Không dùng ống inch có số đo gần với 12 hoặc 10 mm để thay cho ống hệ mét.
• Chừa bán kính uốn phù hợp, đặc biệt ở phía 10 mm.
• Thử rò sau khi cấp áp từ từ và kiểm tra lại sau các chu kỳ đầu.

Nếu cơ cấu chậm, không nên vội kết luận đầu nối là nguyên nhân duy nhất. Hãy kiểm tra nguồn khí, bộ lọc điều áp, tiết lưu, van phân phối, đường kính trong của ống, tổng chiều dài và số điểm đổi hướng. Cách nhìn toàn tuyến giúp tránh thay một chi tiết nhưng không giải quyết được nút thắt thực sự.

So sánh 12-10 mm với các lựa chọn gần

So sánh theo quan hệ đường kính hữu ích hơn so sánh theo hình ảnh. Một lựa chọn cùng đầu lớn cho biết phương án thay đổi nhánh; lựa chọn cùng đầu nhỏ cho biết phương án thay đổi tuyến cấp; lựa chọn có cùng mức giảm giúp đánh giá khả năng bố trí ở cấp lưu lượng khác.

Nếu chưa chắc, hãy ưu tiên cung cấp ảnh vị trí lắp, OD thực đo của hai ống và thông tin tải. Chỉ riêng tên “đầu nối giảm” chưa đủ để phân biệt 12-10 mm với các cặp có hình dáng tương tự.

Gợi ý đặt mua đúng mã PGI12-10

Thông tin đặt mua nên ghi rõ: “đầu nối giảm thẳng Inox 304, hai đầu ghim ống OD 12 mm và OD 10 mm, mã PGI12-10”. Kèm số lượng, loại ống, môi chất, áp suất, nhiệt độ và yêu cầu vệ sinh nếu có. Cách mô tả này giảm nguy cơ nhầm với đầu siết ống, đầu siết hạt bắp hoặc phụ kiện có ren.

• Không chỉ ghi một số 12 hoặc 10; luôn ghi đủ cặp 12-10 mm.
• Xác nhận đơn vị mm và đường kính ngoài OD.
• Nếu thay từ model cũ, gửi ảnh rõ cả hai miệng ghim và chiều dài thân.
• Đối chiếu tồn kho theo đúng mã PGI12-10.
• Không suy rộng khả năng dùng với nước, dầu hoặc hóa chất chỉ từ tên Inox 304.

Có thể xem toàn bộ nhóm đầu nối giảm thẳng Inox 304 hai đầu ghim ống để đối chiếu đủ cặp kích thước. Khi cần thay đổi kiểu kết nối, tham khảo đầu nối nhanh Inox 304 hoặc đầu nối nhanh khí nén để kiểm tra phương án có ren, co, chữ T, xuyên vách và các vật liệu khác.

Lộ trình đối chiếu dành riêng cho mã PGI12-10

Từ model 12-10 mm, nên kiểm tra lần lượt cặp 14-12 mm, cặp 10-8 mm, cặp 12-8 mm để xác định phương án cùng đầu ống hoặc cùng cấp lưu lượng. Sau đó quay về nhóm giảm thẳng Inox 304 hai đầu ghim ống để rà đủ lựa chọn, hoặc mở nhóm đầu nối nhanh Inox 304 khi thiết kế cần đổi sang co, ren hay xuyên vách.

Riêng PGI12-10, quyết định cuối cùng cần bám vào mục tiêu duy trì đáp ứng của cơ cấu trong không gian vừa phải. Hãy lưu mã, hai OD, vị trí lắp và kết quả thử kín trong hồ sơ bảo trì để lần thay sau không phải nhận dạng bằng hình dáng.
