Đầu nối nhanh khí nén Inox 304 giảm thẳng 2 đầu ghim ống phi 8-4 mm

Đầu nối giảm thẳng Inox 304 8-4 mm – tạo nhánh tín hiệu và cơ cấu mini

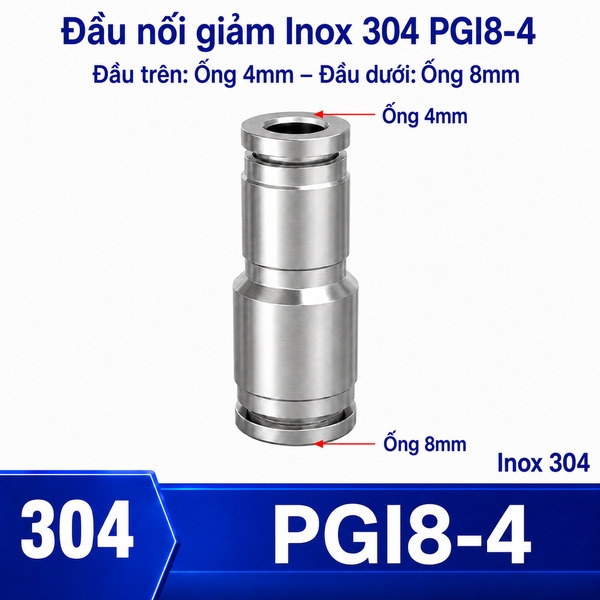

Trong một hệ thống dùng nhiều đường kính ống, vị trí tạo nhánh tín hiệu và cơ cấu mini cần được xem như một nút kỹ thuật riêng. Model PGI8-4 nối ống OD 8 mm với OD 4 mm bằng hai đầu push-in, phù hợp cho cảm biến khí, đầu thổi nhỏ, đồ gá và thiết bị phòng sạch.

Điểm đáng chú ý của model này là ưu tiên độ gọn cho tải nhỏ thay vì chạy theo lưu lượng lớn. Chênh lệch đường kính 4 mm khiến tiết diện danh nghĩa của ống nhỏ thấp hơn đáng kể; nếu chỉ nhìn kích thước bên ngoài mà bỏ qua chiều dài ống, áp suất làm việc và chu kỳ của tải, lựa chọn có thể đúng về lắp ráp nhưng chưa chắc đúng về khả năng cấp khí.

Bố trí 8-4 mm trong sơ đồ khí

Vị trí lắp quyết định nhiều đến hiệu quả hơn bản thân hình dáng fitting. Với đường 8 mm chuyển xuống ống 4 mm tại điểm sử dụng lưu lượng thấp, nên đặt đầu nối tại nơi có thể quan sát cả hai miệng ghim, chừa đoạn ống thẳng và có điểm đỡ nếu tuyến bị rung. Không dùng thân nối như một giá đỡ cơ học cho bó ống.

Đầu 8 mm thường nằm phía tuyến cấp và đầu 4 mm nằm phía tải, nhưng fitting không mặc nhiên thay thế van một chiều hay bộ điều khiển lưu lượng. Nếu sơ đồ có yêu cầu hướng dòng, phải tuân theo thiết kế của cả hệ thống và tài liệu kỹ thuật liên quan.

Ba dữ liệu nên ghi ngay trên bản vẽ

Quy trình lắp đặt dành cho PGI 8-4

Chuẩn bị trước khi cắm ống

Dừng máy, khóa nguồn năng lượng và xả áp hoàn toàn. Xác nhận nhãn PGI8-4; đặt riêng ống 8 mm và 4 mm để không đổi đầu. Làm sạch khu vực thao tác vì hạt bụi bám trên bề mặt ngoài của ống có thể đi vào vùng làm kín.

Tạo đầu ống đạt yêu cầu

Dùng dao cắt ống phù hợp để tạo mặt cắt vuông. Quan sát chu vi, sờ nhẹ mép cắt và loại bỏ ba via. Không dùng đầu ống đã bị dập bởi kìm. Với phía 4 mm, cần đặc biệt tránh kéo căng hoặc uốn gấp ngay sát miệng ghim.

Cắm, giữ và thử kín

Đưa ống theo phương thẳng, đẩy qua vùng giữ đến hết hành trình rồi kéo nhẹ để xác nhận đã bám. Cố định tuyến sao cho trọng lượng ống không treo lên fitting. Cấp áp từng bước, dùng phương pháp phát hiện rò phù hợp và quan sát cả hai đầu trong điều kiện máy đứng yên lẫn khi cơ cấu chuyển động.

So sánh 8-4 mm với các lựa chọn gần

So sánh theo quan hệ đường kính hữu ích hơn so sánh theo hình ảnh. Một lựa chọn cùng đầu lớn cho biết phương án thay đổi nhánh; lựa chọn cùng đầu nhỏ cho biết phương án thay đổi tuyến cấp; lựa chọn có cùng mức giảm giúp đánh giá khả năng bố trí ở cấp lưu lượng khác.

Nếu chưa chắc, hãy ưu tiên cung cấp ảnh vị trí lắp, OD thực đo của hai ống và thông tin tải. Chỉ riêng tên “đầu nối giảm” chưa đủ để phân biệt 8-4 mm với các cặp có hình dáng tương tự.

Bảo trì theo dấu hiệu vận hành của cặp 8-4 mm

Một lịch kiểm tra hiệu quả nên dựa trên mức rung, tần suất tháo lắp và độ sạch của môi trường. Ở đường 8 mm chuyển xuống ống 4 mm tại điểm sử dụng lưu lượng thấp, hãy chú ý tiếng xì nhỏ, vết cọ trên ống, ống bị kéo lệch và thời gian đáp ứng thay đổi. Những dấu hiệu này thường xuất hiện trước khi sự cố trở nên rõ rệt.

Không tái sử dụng vô hạn đoạn đầu ống đã có nhiều vết hằn. Mỗi lần bảo trì nên cắt bỏ phần bị tổn thương nếu chiều dài cho phép, làm sạch rồi cắm lại. Nếu vòng giữ, gioăng hoặc thân có dấu hiệu hỏng, thay đúng model thay vì sửa tạm.

Lộ trình đối chiếu dành riêng cho mã PGI8-4

Từ model 8-4 mm, nên kiểm tra lần lượt cặp 6-4 mm, cặp 8-6 mm, cặp 10-6 mm để xác định phương án cùng đầu ống hoặc cùng cấp lưu lượng. Sau đó quay về nhóm giảm thẳng Inox 304 hai đầu ghim ống để rà đủ lựa chọn, hoặc mở nhóm đầu nối nhanh Inox 304 khi thiết kế cần đổi sang co, ren hay xuyên vách.

Riêng PGI8-4, quyết định cuối cùng cần bám vào mục tiêu ưu tiên độ gọn cho tải nhỏ thay vì chạy theo lưu lượng lớn. Hãy lưu mã, hai OD, vị trí lắp và kết quả thử kín trong hồ sơ bảo trì để lần thay sau không phải nhận dạng bằng hình dáng.
