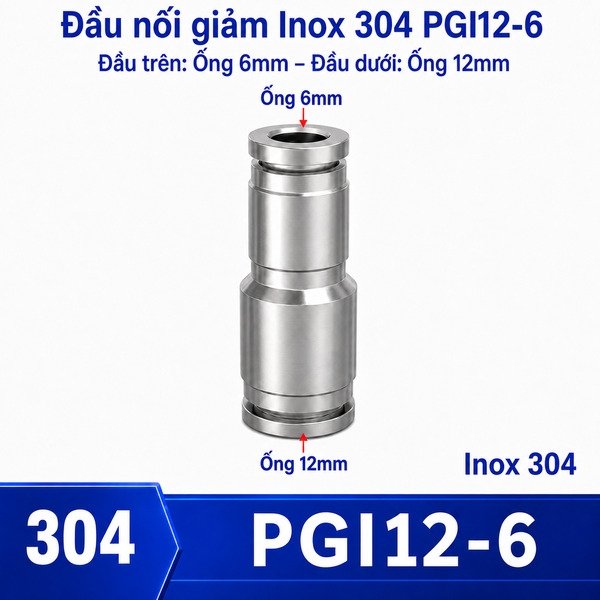

Đầu nối nhanh khí nén Inox 304 giảm thẳng 2 đầu ghim ống phi 12-6 mm

Đầu nối giảm thẳng Inox 304 12-6 mm – giảm sâu xuống nhánh điều khiển nhỏ

Cặp 12-6 mm được dùng khi tuyến 12 mm chuyển trực tiếp sang ống 6 mm cho tải đơn lẻ. Hai miệng ghim nhận đúng ống OD 12 mm và OD 6 mm, tạo một điểm chuyển cỡ trên cùng trục mà không phải ghép nhiều phụ kiện trung gian.

Điểm đáng chú ý của model này là xác định rõ tải nhỏ trước khi rút gọn mạnh tiết diện. Chênh lệch đường kính 6 mm khiến tiết diện danh nghĩa của ống nhỏ thấp hơn đáng kể; nếu chỉ nhìn kích thước bên ngoài mà bỏ qua chiều dài ống, áp suất làm việc và chu kỳ của tải, lựa chọn có thể đúng về lắp ráp nhưng chưa chắc đúng về khả năng cấp khí.

Kiểm soát rủi ro đặc trưng của size 12-6 mm

chênh lệch lớn dễ tạo nút thắt nếu cơ cấu cần lưu lượng tức thời cao. Để phòng ngừa, cần kiểm tra bằng phép đo và thử nghiệm thay vì suy luận từ ngoại hình. Hai model có thân gần giống nhau vẫn có thể dùng cho OD khác; việc cố cắm ống sai cỡ có thể làm hỏng mép ống, vòng giữ hoặc gioăng.

• Đo OD bằng thước cặp tại đoạn ống còn tròn, không đo trên vị trí đã bị vòng giữ tạo vết.
• Cắt đầu ống vuông góc; bỏ đoạn xước, méo, chai cứng hoặc dính hạt bẩn.
• Không dùng ống inch có số đo gần với 12 hoặc 6 mm để thay cho ống hệ mét.
• Chừa bán kính uốn phù hợp, đặc biệt ở phía 6 mm.
• Thử rò sau khi cấp áp từ từ và kiểm tra lại sau các chu kỳ đầu.

Nếu cơ cấu chậm, không nên vội kết luận đầu nối là nguyên nhân duy nhất. Hãy kiểm tra nguồn khí, bộ lọc điều áp, tiết lưu, van phân phối, đường kính trong của ống, tổng chiều dài và số điểm đổi hướng. Cách nhìn toàn tuyến giúp tránh thay một chi tiết nhưng không giải quyết được nút thắt thực sự.

Quy trình lắp đặt dành cho PGI 12-6

Chuẩn bị trước khi cắm ống

Dừng máy, khóa nguồn năng lượng và xả áp hoàn toàn. Xác nhận nhãn PGI12-6; đặt riêng ống 12 mm và 6 mm để không đổi đầu. Làm sạch khu vực thao tác vì hạt bụi bám trên bề mặt ngoài của ống có thể đi vào vùng làm kín.

Tạo đầu ống đạt yêu cầu

Dùng dao cắt ống phù hợp để tạo mặt cắt vuông. Quan sát chu vi, sờ nhẹ mép cắt và loại bỏ ba via. Không dùng đầu ống đã bị dập bởi kìm. Với phía 6 mm, cần đặc biệt tránh kéo căng hoặc uốn gấp ngay sát miệng ghim.

Cắm, giữ và thử kín

Đưa ống theo phương thẳng, đẩy qua vùng giữ đến hết hành trình rồi kéo nhẹ để xác nhận đã bám. Cố định tuyến sao cho trọng lượng ống không treo lên fitting. Cấp áp từng bước, dùng phương pháp phát hiện rò phù hợp và quan sát cả hai đầu trong điều kiện máy đứng yên lẫn khi cơ cấu chuyển động.

Bảo trì theo dấu hiệu vận hành của cặp 12-6 mm

Một lịch kiểm tra hiệu quả nên dựa trên mức rung, tần suất tháo lắp và độ sạch của môi trường. Ở tuyến 12 mm chuyển trực tiếp sang ống 6 mm cho tải đơn lẻ, hãy chú ý tiếng xì nhỏ, vết cọ trên ống, ống bị kéo lệch và thời gian đáp ứng thay đổi. Những dấu hiệu này thường xuất hiện trước khi sự cố trở nên rõ rệt.

Không tái sử dụng vô hạn đoạn đầu ống đã có nhiều vết hằn. Mỗi lần bảo trì nên cắt bỏ phần bị tổn thương nếu chiều dài cho phép, làm sạch rồi cắm lại. Nếu vòng giữ, gioăng hoặc thân có dấu hiệu hỏng, thay đúng model thay vì sửa tạm.

Gợi ý đặt mua đúng mã PGI12-6

Thông tin đặt mua nên ghi rõ: “đầu nối giảm thẳng Inox 304, hai đầu ghim ống OD 12 mm và OD 6 mm, mã PGI12-6”. Kèm số lượng, loại ống, môi chất, áp suất, nhiệt độ và yêu cầu vệ sinh nếu có. Cách mô tả này giảm nguy cơ nhầm với đầu siết ống, đầu siết hạt bắp hoặc phụ kiện có ren.

• Không chỉ ghi một số 12 hoặc 6; luôn ghi đủ cặp 12-6 mm.
• Xác nhận đơn vị mm và đường kính ngoài OD.
• Nếu thay từ model cũ, gửi ảnh rõ cả hai miệng ghim và chiều dài thân.
• Đối chiếu tồn kho theo đúng mã PGI12-6.
• Không suy rộng khả năng dùng với nước, dầu hoặc hóa chất chỉ từ tên Inox 304.

Có thể xem toàn bộ nhóm đầu nối giảm thẳng Inox 304 hai đầu ghim ống để đối chiếu đủ cặp kích thước. Khi cần thay đổi kiểu kết nối, tham khảo đầu nối nhanh Inox 304 hoặc đầu nối nhanh khí nén để kiểm tra phương án có ren, co, chữ T, xuyên vách và các vật liệu khác.

Lộ trình đối chiếu dành riêng cho mã PGI12-6

Từ model 12-6 mm, nên kiểm tra lần lượt cặp 10-6 mm, cặp 12-8 mm, cặp 8-6 mm để xác định phương án cùng đầu ống hoặc cùng cấp lưu lượng. Sau đó quay về nhóm giảm thẳng Inox 304 hai đầu ghim ống để rà đủ lựa chọn, hoặc mở nhóm đầu nối nhanh Inox 304 khi thiết kế cần đổi sang co, ren hay xuyên vách.

Riêng PGI12-6, quyết định cuối cùng cần bám vào mục tiêu xác định rõ tải nhỏ trước khi rút gọn mạnh tiết diện. Hãy lưu mã, hai OD, vị trí lắp và kết quả thử kín trong hồ sơ bảo trì để lần thay sau không phải nhận dạng bằng hình dáng.
