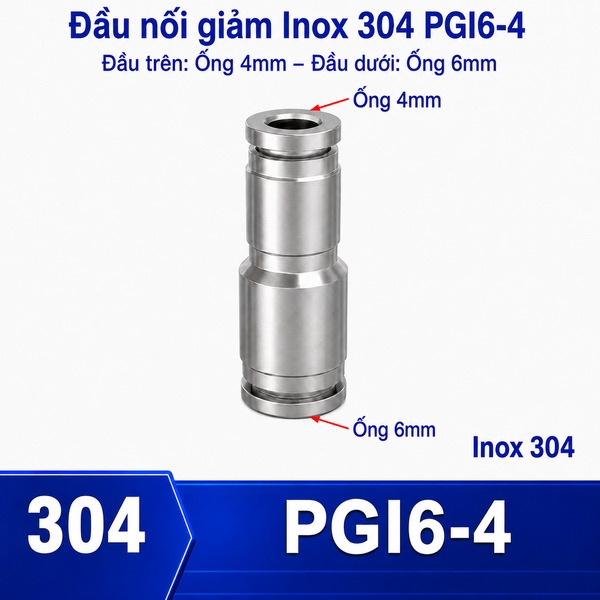

Đầu nối nhanh khí nén Inox 304 giảm thẳng 2 đầu ghim ống phi 6-4 mm

Đầu nối giảm thẳng Inox 304 6-4 mm – chuyển cỡ trong không gian rất hẹp

Đầu nối 6-4 mm giải quyết tình huống ống 6 mm đến sát cơ cấu rồi nối với đoạn 4 mm ngắn. Thân Inox 304, hai vòng nhấn và cấu trúc thẳng giúp thao tác lắp gọn; hiệu quả vận hành phụ thuộc vào việc chọn đúng OD, loại ống và lưu lượng của nhánh nhỏ.

Điểm đáng chú ý của model này là rút gọn tại điểm cuối trong khi giữ đoạn ống nhỏ thật ngắn. Chênh lệch đường kính 2 mm khiến tiết diện danh nghĩa của ống nhỏ thấp hơn đáng kể; nếu chỉ nhìn kích thước bên ngoài mà bỏ qua chiều dài ống, áp suất làm việc và chu kỳ của tải, lựa chọn có thể đúng về lắp ráp nhưng chưa chắc đúng về khả năng cấp khí.

Phân tích riêng cho cặp ống 6 mm và 4 mm

Nếu so theo diện tích hình học, việc chuyển từ 6 mm xuống 4 mm có mức thu hẹp tham khảo khoảng 56%. Con số này không đại diện trực tiếp cho lưu lượng thực, vì đường kính trong của ống, cấu tạo fitting, áp suất, nhiệt độ và tổn thất dọc đường còn tham gia. Dù vậy, nó cho thấy vì sao lực kéo ngang và bán kính uốn nhỏ có thể làm ống 4 mm biến dạng.

Cách chọn đáng tin cậy là bắt đầu từ nhu cầu của tải ở phía ống 4 mm. Hãy ghi lại số lần đóng mở trong một phút, thể tích cần nạp, thời gian đáp ứng mong muốn và chiều dài tuyến. Sau đó mới kiểm tra liệu đường 6 mm có đủ khả năng cấp đồng thời cho những nhánh khác hay không.

Khi nào 6-4 mm là lựa chọn hợp lý?

• Điểm chuyển cỡ nằm trên một tuyến thẳng và không cần đổi hướng.
• Thiết bị phía sau sử dụng đúng ống OD 4 mm, trong khi đường cấp sẵn có là OD 6 mm.
• Nhu cầu thực tế phù hợp với đồ gá chính xác, đầu hút nhỏ, cơ cấu chấp hành mini.
• Không gian cần thao tác tháo ống bằng vòng nhấn sau khi đã xả áp.
• Điều kiện môi chất phù hợp với toàn bộ vật liệu cấu thành, không chỉ riêng thân Inox 304.

Kiểm soát rủi ro đặc trưng của size 6-4 mm

lực kéo ngang và bán kính uốn nhỏ có thể làm ống 4 mm biến dạng. Để phòng ngừa, cần kiểm tra bằng phép đo và thử nghiệm thay vì suy luận từ ngoại hình. Hai model có thân gần giống nhau vẫn có thể dùng cho OD khác; việc cố cắm ống sai cỡ có thể làm hỏng mép ống, vòng giữ hoặc gioăng.

• Đo OD bằng thước cặp tại đoạn ống còn tròn, không đo trên vị trí đã bị vòng giữ tạo vết.
• Cắt đầu ống vuông góc; bỏ đoạn xước, méo, chai cứng hoặc dính hạt bẩn.
• Không dùng ống inch có số đo gần với 6 hoặc 4 mm để thay cho ống hệ mét.
• Chừa bán kính uốn phù hợp, đặc biệt ở phía 4 mm.
• Thử rò sau khi cấp áp từ từ và kiểm tra lại sau các chu kỳ đầu.

Nếu cơ cấu chậm, không nên vội kết luận đầu nối là nguyên nhân duy nhất. Hãy kiểm tra nguồn khí, bộ lọc điều áp, tiết lưu, van phân phối, đường kính trong của ống, tổng chiều dài và số điểm đổi hướng. Cách nhìn toàn tuyến giúp tránh thay một chi tiết nhưng không giải quyết được nút thắt thực sự.

So sánh 6-4 mm với các lựa chọn gần

So sánh theo quan hệ đường kính hữu ích hơn so sánh theo hình ảnh. Một lựa chọn cùng đầu lớn cho biết phương án thay đổi nhánh; lựa chọn cùng đầu nhỏ cho biết phương án thay đổi tuyến cấp; lựa chọn có cùng mức giảm giúp đánh giá khả năng bố trí ở cấp lưu lượng khác.

Nếu chưa chắc, hãy ưu tiên cung cấp ảnh vị trí lắp, OD thực đo của hai ống và thông tin tải. Chỉ riêng tên “đầu nối giảm” chưa đủ để phân biệt 6-4 mm với các cặp có hình dáng tương tự.

Bảo trì theo dấu hiệu vận hành của cặp 6-4 mm

Một lịch kiểm tra hiệu quả nên dựa trên mức rung, tần suất tháo lắp và độ sạch của môi trường. Ở ống 6 mm đến sát cơ cấu rồi nối với đoạn 4 mm ngắn, hãy chú ý tiếng xì nhỏ, vết cọ trên ống, ống bị kéo lệch và thời gian đáp ứng thay đổi. Những dấu hiệu này thường xuất hiện trước khi sự cố trở nên rõ rệt.

Không tái sử dụng vô hạn đoạn đầu ống đã có nhiều vết hằn. Mỗi lần bảo trì nên cắt bỏ phần bị tổn thương nếu chiều dài cho phép, làm sạch rồi cắm lại. Nếu vòng giữ, gioăng hoặc thân có dấu hiệu hỏng, thay đúng model thay vì sửa tạm.

Lộ trình đối chiếu dành riêng cho mã PGI6-4

Từ model 6-4 mm, nên kiểm tra lần lượt cặp 8-4 mm, cặp 8-6 mm, cặp 10-6 mm để xác định phương án cùng đầu ống hoặc cùng cấp lưu lượng. Sau đó quay về nhóm giảm thẳng Inox 304 hai đầu ghim ống để rà đủ lựa chọn, hoặc mở nhóm đầu nối nhanh Inox 304 khi thiết kế cần đổi sang co, ren hay xuyên vách.

Riêng PGI6-4, quyết định cuối cùng cần bám vào mục tiêu rút gọn tại điểm cuối trong khi giữ đoạn ống nhỏ thật ngắn. Hãy lưu mã, hai OD, vị trí lắp và kết quả thử kín trong hồ sơ bảo trì để lần thay sau không phải nhận dạng bằng hình dáng.
