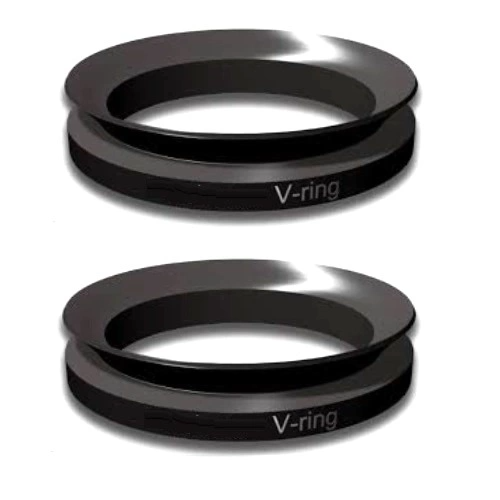

Gioăng V-ring VA-100 NBR

Mã sản phẩm: 600100N

Loại: V-RING

Tồn kho:

Liên hệ

Giá: Liên hệ

Gioăng V-ring VA-100 NBR là phớt hướng trục bằng NBR, hỗ trợ chắn bụi, nước bắn và tạp chất ở cụm quay khi cấu hình phù hợp. Cần kiểm tra mã VA-100, đường kính trục, mặt đối tiếp, tốc độ và môi chất trước khi chọn.

Chi tiết sản phẩm
Đánh giá sản phẩm
Hướng dẫn mua hàng

Nhu cầu hỏi giá Gioăng V-ring VA-100 NBR thường bắt đầu từ mã cũ hoặc mẫu tháo từ máy. Với mã VA-100, bước quan trọng là xác nhận đúng biên dạng VA, vật liệu NBR và vị trí làm việc trên trục.

Mã này nằm trong nhóm V-ring VA NBR. Khi cần kiểm tra kiểu khác, có thể chuyển sang V-ring seal; nếu cần xác định cơ chế làm kín tổng quát, xem gioăng phớt làm kín.

VA-100 NBR: những dữ liệu cần kiểm tra đầu tiên

Với VA-100, số 100 nên được xem là phần của mã sản phẩm chứ không phải dữ liệu duy nhất để suy ra mọi kích thước. Hãy dùng mã cùng hình tiết diện, đường kính trục và tài liệu kỹ thuật để đối chiếu.

Đối với nhóm mã trung bình, việc lắp lệch có thể làm môi mòn không đều, vì vậy nên kiểm tra tiếp xúc quanh toàn bộ chu vi. Đây là điểm nên ưu tiên trong lúc tháo mẫu cũ và chuẩn bị lắp vòng mới.

Biên dạng VA làm việc như thế nào trên trục quay?

Ở kiểu VA, thân cao su tạo độ bám trên trục trong khi môi đàn hồi tỳ lên bề mặt đối tiếp. Không gian lắp, khoảng dịch theo phương trục và tình trạng mặt chặn đều cần được xem trước khi thay.

Nguyên lý của V-ring khác phớt dầu hướng kính. Phần thân tự giữ trên trục, còn môi đàn hồi quét trên mặt chặn; vì vậy độ đồng tâm và chất lượng mặt đối tiếp có ảnh hưởng trực tiếp đến vết mòn.

Các cụm như phớt hướng trục V-ring, V-ring chắn nước và gioăng chắn nước trục quay thể hiện mục đích sử dụng thường gặp. Dù vậy, chức năng thực tế của VA-100 còn phụ thuộc hướng lắp, khoảng tỳ và kết cấu máy.

Kiểm soát phần thân của VA-100

Thân vòng phải bám đều quanh trục. Khi kéo quá căng, hình học môi có thể thay đổi; khi quá lỏng, vòng dễ dịch chuyển. Cần đưa vòng qua bậc trục đều tay và tránh tập trung lực ở một phía.

Kiểm tra môi và mặt đối tiếp

Vết tiếp xúc của môi nên đều quanh chu vi. Sau khi lắp, có thể quay thử bằng tay nếu máy cho phép để phát hiện vùng cọ bất thường hoặc môi bị gập.

Vật liệu NBR và phạm vi lựa chọn

NBR được dùng rộng rãi trong nhiều ứng dụng dầu mỡ thông dụng nhờ tính phổ biến và chi phí hợp lý. Khi hỏi V-ring NBR hoặc phớt V-ring chịu dầu, vẫn cần xác nhận loại dầu, nhiệt độ và cấp compound thực tế.

V-ring cao su NBR thường phù hợp với nhiều cụm cơ khí có dầu hoặc mỡ nếu điều kiện vận hành nằm trong khả năng của compound. Không nên kết luận vật liệu chỉ bằng màu sắc của vòng cũ.

V-ring chịu dầu là cụm từ rộng. Loại dầu nền khoáng, dầu tổng hợp, phụ gia và nhiệt độ đều có thể ảnh hưởng đến mức tương thích của compound NBR.

Đo và đối chiếu kích thước V-ring VA-100

Vòng cao su đã dùng có thể giãn, dẹt hoặc mòn, vì vậy số đo trên mẫu cũ chỉ nên dùng để kiểm tra chéo. Hãy đo đường kính trục tại đúng vị trí thân vòng làm việc và chụp rõ tiết diện.

Mã sản phẩm	VA-100	Giữ nguyên khi gửi yêu cầu mua.
Biên dạng	VA	Kiểm tra hình học thân và môi.
Vật liệu	NBR	Không nhận diện chỉ bằng màu sắc.
Đường kính trục	Đo tại vị trí thân vòng	Không lấy đường kính ở vai trục khác.
Mặt đối tiếp	Kiểm tra vùng môi làm việc	Đánh giá rãnh mòn trước khi thay vòng.
Khoảng theo phương trục	Đo vị trí vòng đến mặt chặn	Ảnh hưởng trực tiếp đến mức tỳ môi.
Tốc độ	Lấy theo điều kiện máy	Dùng tốc độ thực tế thay vì suy đoán.
Môi trường	Ghi bụi, nước, dầu, mỡ hoặc hóa chất	Hữu ích khi chọn NBR hay FKM.

VA-100 và các cỡ liền kề: tránh chọn theo cảm tính

Vòng cũ bị giãn có thể khiến VA-100 trông gần VA-095 hoặc VA-110. Dữ liệu trục và hình học VA giúp loại trừ nhầm cỡ.

Một cỡ gần về số không đồng nghĩa tương đương về lắp đặt. Hãy kiểm tra tiết diện và khoảng chặn trước khi đặt số lượng lớn.

Ứng dụng thực tế có thể gặp với VA-100

Máy nông nghiệp: đất, bùn và nước bắn có thể làm tăng tải nhiễm bẩn lên ổ bi nếu vòng bảo vệ không phù hợp. Với Gioăng V-ring VA-100 NBR, nên kiểm tra thêm tốc độ quay và dấu mòn trên mặt chặn nếu cụm đã vận hành lâu.

Gối đỡ băng tải: bụi hạt và vật liệu rời làm tăng yêu cầu kiểm tra mặt đối tiếp và vị trí môi. Nếu môi trường thực tế có nhiều tạp chất, cần xem cả hướng môi và đường thoát của nước hoặc bụi.

Tên thiết bị chỉ giúp định hướng. Quyết định cuối vẫn cần dựa trên trục, mặt chặn, tốc độ, môi chất và khoảng lắp.

Quy trình lắp Gioăng V-ring VA-100 NBR nên kiểm soát gì?

Vệ sinh kỹ vùng lắp, đặc biệt là bậc trục và mặt mà môi sẽ tiếp xúc.
Xác nhận lại mã VA-100, kiểu VA và vật liệu NBR.
Dùng lớp bảo vệ mềm ở vùng cạnh sắc khi kéo vòng qua.
Đưa vòng lên trục bằng lực phân bố đều thay vì giật tại một điểm.
Điều chỉnh vị trí theo phương trục sao cho môi làm việc tại mặt chặn dự kiến.
Đảm bảo thân và môi không có đoạn nào lệch hoặc cuộn.
Kiểm tra chuyển động ban đầu ở tốc độ rất thấp hoặc bằng tay theo quy trình máy.
Quan sát lại dấu mòn hoặc dịch chuyển sau giai đoạn vận hành đầu.

Rủi ro thường gặp khi dùng V-ring VA

Chọn theo tên máy nhưng không đo trục tại vị trí lắp.
Đổi NBR sang FKM/Viton mà không xác nhận môi chất.
Lắp môi ngược hướng bề mặt cần bảo vệ.
Dùng đường kính ngoài của vòng đã giãn để suy ra cỡ mới.
Đặt môi quá sát mặt chặn làm tăng ma sát.
Đặt số lượng lớn trước khi xác nhận mẫu ở thiết bị đã sửa đổi.
Không kiểm tra ổ bi rơ khi V-ring liên tục dịch chuyển.
Nhầm VA và VS do chỉ quan sát hình tổng thể.

Chuẩn bị thông tin khi hỏi giá Gioăng V-ring VA-100 NBR

Khi hỏi giá, nên gửi mã VA-100, số lượng, ảnh tiết diện, đường kính trục và môi trường làm việc. Có thêm tốc độ quay, nhiệt độ và mã thiết bị sẽ giúp việc đối chiếu nhanh hơn.

Yêu cầu báo giá nên ghi đầy đủ Gioăng V-ring VA-100 NBR thay vì chỉ ghi “phớt VA”. Thông tin vật liệu, trục, môi chất và số lượng giúp hạn chế trao đổi qua lại.

Các lựa chọn nên đối chiếu cùng VA-100

Gioăng V-ring VA-095 NBR – đối chiếu cỡ gần trước khi chốt.
Gioăng V-ring VA-110 NBR – dùng khi cần loại trừ một phương án gần.
Gioăng V-ring VA-100 VITON – so sánh khi mẫu cũ khó nhận diện.
Gioăng V-ring VS-100 NBR – tham khảo chéo theo biên dạng và mã.
V-ring VA NBR – xem các cỡ cùng cấu hình.
V-ring seal – so sánh các kiểu V-ring đang có.

Câu hỏi thường gặp về VA-100

Mã VA-100 có phải chính xác bằng đường kính trục 100 mm không?

Số trong mã là dữ liệu nhận diện hữu ích nhưng không nên tự suy ra toàn bộ kích thước. Hãy dùng bảng size hoặc bản vẽ đúng nguồn.

Vì sao môi V-ring mòn lệch một phía?

Vết mòn lệch thường gợi ý tiếp xúc không đều. Hãy kiểm tra vị trí vòng, mặt đối tiếp và tình trạng ổ bi trước khi thay mới.

VA-100 có thể thay bằng VS-100 không?

Không nên thay trực tiếp khi chưa có dữ liệu hình học. VA và VS là hai biên dạng khác nhau dù số mã có thể giống.

Có thể đo đường kính ngoài vòng để chọn cỡ không?

Không nên dùng riêng số đo này. V-ring là vòng đàn hồi và mẫu cũ có thể đã giãn hoặc biến dạng.

Nên chọn Gioăng V-ring VA-100 NBR theo vòng cũ hay theo trục?

Nên bắt đầu từ trục và biên dạng. Mẫu cũ hữu ích để nhận diện nhưng không nên là nguồn kích thước duy nhất nếu đã biến dạng.

Có cần keo giữ VA-100 trên trục không?

Thông thường thân V-ring tự bám nhờ độ căng. Không nên dùng keo để sửa một lựa chọn cỡ không phù hợp.

Kiểm tra cuối trước khi đặt VA-100

Kiểm tra cuối cho VA-100 nên gồm: mã, tiết diện VA, vật liệu NBR, số đo trục, khoảng đến mặt chặn và môi trường vận hành. Nếu một dữ liệu chưa chắc, nên đo lại trước khi chốt.
