Vring seal

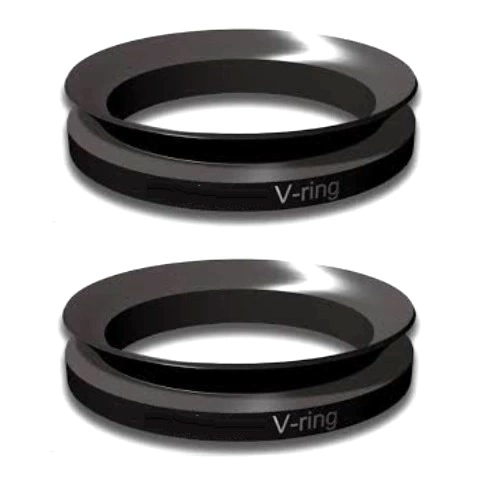

V-ring seal là phớt cao su làm kín cho trục quay, thường được lắp trực tiếp trên trục và tạo tiếp xúc theo phương trục với một bề mặt đối tiếp. Cấu trúc đơn giản nhưng hiệu quả giúp V-ring được sử dụng để hạn chế bụi, nước bắn, bùn, tạp chất và hỗ trợ giữ chất bôi trơn tại khu vực ổ bi, gối đỡ hoặc cụm truyền động. TDKMART.COM cung cấp nhiều kích thước V-ring seal để người dùng lựa chọn theo đường kính trục, kiểu biên dạng, vật liệu và điều kiện vận hành thực tế.

Khi cần mua phớt V-ring, V ring seal, phớt chắn bụi trục quay, phớt cao su chữ V, phớt V-ring NBR hoặc tra cứu V-ring theo size, người dùng nên xác định đúng đường kính trục, không gian lắp, bề mặt làm việc, tốc độ quay và môi trường tiếp xúc. Việc chọn chỉ theo hình ảnh hoặc đường kính ước lượng có thể dẫn đến sai kích thước, sai kiểu môi phớt hoặc lực ép không phù hợp.

Xem hệ sản phẩm làm kín tại gioăng phớt làm kín. Tra nhanh các kích thước đang được tổng hợp tại danh sách size V-ring seal.

V-ring seal là gì?

V-ring là một vòng làm kín đàn hồi có thân ôm trên trục và môi phớt mỏng hướng ra bề mặt đối tiếp. Khi trục quay, vòng quay cùng trục; môi phớt làm việc theo phương trục với mặt chặn, mặt vai trục, vòng đệm hoặc bề mặt của cụm ổ bi. Nhờ đặc tính đàn hồi của cao su, V-ring có thể thích nghi với một mức sai lệch nhỏ của trục và chuyển dịch tương đối trong giới hạn thiết kế.

Khác với nhiều phớt dầu hướng kính được ép cố định trong lỗ, V-ring thường không cần vỏ kim loại. Phần thân đàn hồi bám trên trục nhờ độ căng của vật liệu, trong khi môi phớt thực hiện nhiệm vụ gạt và cản tạp chất tại mặt làm việc. Cách bố trí này khiến V-ring đặc biệt hữu ích ở vị trí cần một lớp bảo vệ bổ sung bên ngoài ổ bi hoặc phớt chính.

V-ring dùng để làm gì?

Ứng dụng phổ biến của V-ring là hỗ trợ bảo vệ cụm quay khỏi bụi, nước, bùn, hạt mài mòn và chất bẩn từ môi trường bên ngoài. Trong nhiều thiết bị, vòng được bố trí trước ổ bi hoặc trước phớt dầu để giảm lượng tạp chất tiếp cận vùng làm kín chính. V-ring cũng có thể hỗ trợ giữ mỡ bôi trơn hoặc hạn chế chất lỏng văng ra tùy cấu tạo và hướng lắp.

Các vị trí thường gặp gồm động cơ điện, hộp giảm tốc, gối đỡ, trục băng tải, quạt công nghiệp, máy nông nghiệp, máy chế biến, thiết bị khai thác, trục bánh xe, cụm truyền động và nhiều cơ cấu quay có nguy cơ nhiễm bẩn. Hiệu quả thực tế phụ thuộc vào đúng kiểu V-ring, đường kính trục, mặt đối tiếp, tốc độ vòng, vật liệu cao su và điều kiện môi trường.

Các tên gọi thường gặp khi mua V-ring

Trên thị trường, cùng một nhóm sản phẩm có thể được gọi bằng nhiều cách khác nhau như V-ring seal, V ring, V seal, phớt V-ring, phớt V, phớt cao su chữ V, ron V-ring, vòng chắn bụi trục, phớt chắn bụi ổ bi, phớt trục hướng trục. Một số người mua còn tra theo mã biên dạng như VA, VS, VL hoặc VE kèm đường kính trục.

Tên gọi chỉ giúp nhận diện nhóm sản phẩm. Để chọn chính xác, cần đối chiếu thêm hình dạng tiết diện, size danh nghĩa, vật liệu và kích thước thực tế. Hai V-ring cùng dùng cho một đường kính trục chưa chắc có cùng chiều rộng thân, chiều cao môi hoặc không gian lắp cần thiết.

Cấu tạo cơ bản của phớt V-ring

Thân phớt ôm trên trục

Thân là phần có tiết diện dày hơn, tạo độ bám với trục. Khi lắp đúng size, thân phớt được kéo giãn trong giới hạn cho phép và tự giữ vị trí nhờ lực đàn hồi. Độ đồng tâm của thân ảnh hưởng trực tiếp đến khả năng môi phớt tiếp xúc đều với bề mặt làm việc.

Vùng bản lề đàn hồi

Vùng chuyển tiếp giữa thân và môi phớt đóng vai trò như một bản lề đàn hồi. Bộ phận này cho phép môi phớt dịch chuyển nhẹ khi trục có dao động, lệch nhỏ hoặc khi khoảng cách theo phương trục thay đổi trong giới hạn phù hợp.

Môi làm kín

Môi V-ring mỏng hơn thân và tỳ vào mặt đối tiếp. Khi trục quay, môi phớt tạo tác dụng gạt, hỗ trợ đẩy bụi bẩn hoặc chất lỏng ra khỏi vùng cần bảo vệ. Mức ma sát và nhiệt sinh ra phụ thuộc vào vật liệu, độ ép môi, chất lượng bề mặt và tốc độ quay.

Phân biệt V-ring VA, VS, VL và VE

V-ring được sản xuất với nhiều biên dạng. Tên mã có thể thay đổi theo nhà sản xuất, vì vậy cần kiểm tra bản vẽ kỹ thuật của sản phẩm cụ thể trước khi thay thế. Các ký hiệu dưới đây giúp người mua định hướng nhanh khi gặp những dạng thông dụng.

V-ring VA

VA là kiểu rất phổ biến, có tiết diện cân đối và thường được dùng để bảo vệ ổ bi, gối đỡ hoặc cụm trục quay trong nhiều máy công nghiệp. Khi không gian lắp cho phép và cần một giải pháp phổ thông, VA thường là kiểu được kiểm tra đầu tiên. Tuy nhiên, kích thước mặt đối tiếp và khoảng lắp vẫn phải được xác nhận theo size cụ thể.

V-ring VS

VS thường có phần thân lớn hơn so với một số kiểu tiêu chuẩn, phù hợp khi cần độ ổn định cao hơn hoặc khi không gian lắp được thiết kế cho biên dạng này. Không nên thay VS bằng VA chỉ vì cùng đường kính trục, vì chiều cao, bề rộng và hình dạng phần thân có thể khác nhau.

V-ring VL

VL là kiểu có tiết diện hẹp, hữu ích tại khu vực giới hạn không gian. Dạng này thường được cân nhắc khi cần một vòng chắn bụi gọn hoặc khi cấu tạo thiết bị không đủ chỗ cho thân V-ring lớn. Do hình học mảnh hơn, cần kiểm tra kỹ khoảng lắp và bề mặt đối tiếp.

V-ring VE

VE là một biên dạng dùng cho những cấu hình lắp riêng, thường được lựa chọn khi cần kiểu thân và môi khác với VA hoặc VL. Với V-ring VE, nên ưu tiên đối chiếu mã cũ, bản vẽ hoặc kích thước thực tế thay vì chọn theo tên gọi chung.

V-ring NBR và V-ring FKM khác nhau như thế nào?

NBR là vật liệu phổ biến cho V-ring trong nhiều ứng dụng công nghiệp có dầu, mỡ và điều kiện làm việc thông dụng. Ưu điểm của NBR là tính phổ biến, khả năng gia công tốt và chi phí hợp lý. Tuy vậy, độ phù hợp phải được đánh giá theo loại dầu, nhiệt độ, tốc độ và môi trường cụ thể.

FKM thường được cân nhắc khi yêu cầu nhiệt độ hoặc khả năng tương thích môi chất vượt phạm vi phù hợp của NBR. Không nên hiểu rằng FKM luôn tốt hơn trong mọi trường hợp. Một V-ring đúng vật liệu nhưng sai biên dạng hoặc sai độ căng vẫn có thể làm việc không ổn định.

Nếu không xác định được vật liệu của vòng cũ, không nên dựa vào màu sắc để kết luận. Cách an toàn hơn là kiểm tra tài liệu thiết bị, mã phớt, yêu cầu của nhà sản xuất hoặc điều kiện vận hành thực tế.

Cách chọn V-ring theo đường kính trục

Thông số đầu tiên cần xác định là đường kính trục tại vị trí lắp V-ring. Đây không nhất thiết là đường kính của đoạn trục kế bên hoặc đường kính của ổ bi. Hãy đo đúng vị trí mà thân V-ring sẽ ôm vào sau khi lắp.

1. Làm sạch trục và khu vực lắp.
2. Dùng thước cặp đo đường kính trục tại nhiều hướng.
3. Ghi lại đường kính thực tế theo milimét.
4. Kiểm tra kiểu V-ring cũ nếu còn mẫu.
5. Đo chiều rộng thân, chiều cao tổng và hình dạng môi nếu cần đối chiếu.
6. Xác định khoảng cách từ vị trí lắp đến mặt đối tiếp.
7. Kiểm tra tốc độ quay và môi trường làm việc.
8. Đối chiếu với bảng size của đúng kiểu V-ring.

Người mua có thể tra cứu nhanh tại bảng size V-ring seal và gửi kèm hình ảnh vòng cũ, kích thước trục hoặc bản vẽ để giảm nguy cơ chọn nhầm.

Không nên chọn V-ring chỉ theo đường kính ngoài

V-ring là vòng đàn hồi được kéo lên trục nên đường kính tự do của sản phẩm có thể không trùng với đường kính trục làm việc. Vì vậy, đo đường kính ngoài của vòng cũ rồi chọn một vòng mới có số đo gần giống có thể gây sai.

Vòng đã sử dụng lâu cũng có thể bị giãn, chai, mòn hoặc biến dạng. Kích thước đo trên mẫu cũ chỉ nên dùng để tham khảo chéo. Dữ liệu đáng tin cậy hơn là đường kính trục, biên dạng phớt, mã cũ và kích thước không gian lắp.

Yêu cầu đối với bề mặt đối tiếp

Môi V-ring làm việc trực tiếp trên mặt đối tiếp nên tình trạng bề mặt ảnh hưởng lớn đến độ bền và khả năng gạt. Bề mặt quá thô có thể làm tăng mài mòn; ba via, cạnh sắc hoặc vết xước sâu có thể gây hư môi phớt. Bề mặt quá lệch hoặc bị đảo cũng làm tiếp xúc môi không đều.

Trước khi lắp, nên kiểm tra độ sạch, độ phẳng, độ đồng tâm tương đối và tình trạng cơ học của mặt chặn. Nếu thiết bị đã vận hành lâu, cần kiểm tra rãnh mòn tại vị trí môi cũ tiếp xúc. Trong trường hợp mặt đối tiếp hỏng nặng, thay V-ring mới nhưng không xử lý bề mặt có thể không giải quyết được nguyên nhân gốc.

V-ring làm việc cùng phớt dầu như thế nào?

Trong nhiều cụm trục, V-ring được bố trí bên ngoài phớt dầu để tạo thêm một lớp bảo vệ. V-ring ưu tiên cản bụi, nước bắn và tạp chất từ ngoài; phớt dầu đảm nhận nhiệm vụ làm kín hướng kính với trục và giữ dầu hoặc mỡ trong cụm. Hai sản phẩm có nguyên lý khác nhau nên không nên xem là một loại.

Khi thiết bị làm việc ở môi trường nhiều bụi, bùn hoặc nước, sử dụng V-ring đúng cách có thể giúp giảm tải nhiễm bẩn cho phớt chính. Tuy nhiên, hiệu quả phụ thuộc vào cấu tạo tổng thể và không thay thế cho việc chọn đúng phớt dầu, bề mặt trục, vật liệu và điều kiện bôi trơn.

V-ring khác O-ring ở điểm nào?

O-ring là vòng có tiết diện tròn, thường được đặt trong rãnh và làm kín nhờ biến dạng tiết diện giữa các bề mặt. V-ring có tiết diện chữ V đặc trưng, thân ôm trên trục và môi phớt làm việc với mặt đối tiếp theo phương trục.

Khi nào nên dùng V-ring?

V-ring phù hợp để xem xét khi trục quay cần được bảo vệ khỏi môi trường bên ngoài, khi cần một vòng gạt đơn giản và đàn hồi, hoặc khi muốn bổ sung lớp chắn trước ổ bi hay phớt chính. Sản phẩm cũng hữu ích khi kết cấu cho phép lắp vòng trực tiếp lên trục mà không cần gia công một vỏ phớt phức tạp.

Các ứng dụng V-ring thường gặp

• Ổ bi và gối đỡ trên băng tải.
• Động cơ điện và quạt công nghiệp.
• Hộp giảm tốc và cụm truyền động.
• Máy nông nghiệp làm việc trong môi trường bụi, đất và bùn.
• Thiết bị chế biến có nguy cơ nước bắn vào cụm ổ.
• Trục bánh xe và cơ cấu quay cần chắn tạp chất.
• Máy khai thác, máy nghiền, trục con lăn.
• Thiết bị cần một lớp bảo vệ bổ sung trước phớt dầu.

Cách lắp V-ring đúng hướng

Môi V-ring phải quay về phía bề mặt đối tiếp cần làm kín. Thân phớt nằm trên trục, còn môi mỏng tỳ lên mặt chặn. Trước khi lắp cần làm sạch trục, loại bỏ cạnh sắc và các yếu tố có thể cắt hoặc xước cao su.

1. Xác nhận đúng mã và size trước khi mở bao.
2. Kiểm tra thân và môi không có vết cắt, nứt hoặc biến dạng bất thường.
3. Làm sạch trục và mặt đối tiếp.
4. Kéo V-ring lên trục đều, tránh xoắn thân.
5. Đưa vòng đến vị trí làm việc theo đúng khoảng cách thiết kế.
6. Kiểm tra môi phớt tiếp xúc đều 360 độ.
7. Quay thử trục bằng tay nếu kết cấu cho phép.
8. Sau khi chạy máy, kiểm tra nhiệt bất thường, lệch vòng hoặc dấu hiệu mài mòn.

Những lỗi lắp V-ring thường gặp

• Chọn sai size làm thân quá lỏng hoặc bị kéo quá mức.
• Lắp ngược hướng môi phớt.
• Để vòng bị xoắn trên trục.
• Đẩy môi phớt ép quá mạnh vào mặt đối tiếp.
• Mặt làm việc có ba via, gỉ sét hoặc rãnh mòn sâu.
• Lắp sai khoảng cách làm môi không tiếp xúc đúng vùng.
• Dùng vòng cũ đã giãn để suy ra size mới mà không đo trục.
• Không kiểm tra tốc độ quay và điều kiện nhiệt.

Dấu hiệu V-ring cần được kiểm tra hoặc thay mới

Trong quá trình bảo trì, nên kiểm tra V-ring nếu xuất hiện bụi hoặc nước lọt nhiều vào vùng ổ bi, môi phớt bị mòn không đều, vòng bị lệch khỏi vị trí, thân cao su nứt, chai cứng, giãn hoặc có dấu hiệu cọ xát quá nhiệt. Mỡ bôi trơn văng bất thường quanh vùng làm kín cũng là dấu hiệu cần kiểm tra tổng thể.

Không nên chỉ thay vòng mới rồi vận hành lại ngay nếu nguyên nhân hỏng chưa rõ. Hãy kiểm tra thêm độ đảo trục, tình trạng ổ bi, bề mặt đối tiếp, căn chỉnh, tốc độ và nguồn tạp chất. Phớt hỏng lặp lại trong thời gian ngắn thường cho thấy có yếu tố khác ngoài bản thân vòng làm kín.

Cách đo mẫu V-ring cũ

Nếu không còn mã, hãy chụp rõ tiết diện của vòng và đo càng nhiều kích thước càng tốt. Các thông số hữu ích gồm đường kính trục thực tế, đường kính trong tự do của vòng, chiều rộng thân, chiều cao tổng, bề dày phần thân và hình dạng môi.

Với mẫu đã sử dụng lâu, kích thước có thể thay đổi do giãn hoặc mòn. Vì vậy, nên ưu tiên đường kính trục và không gian lắp của máy, sau đó dùng kích thước vòng cũ để kiểm tra chéo. Nếu có bản vẽ lắp hoặc mã thiết bị, hãy gửi kèm để việc đối chiếu nhanh hơn.

Thông tin nên cung cấp khi hỏi mua V-ring

• Đường kính trục tại vị trí lắp.
• Kiểu V-ring nếu biết: VA, VS, VL, VE hoặc mã tương đương.
• Hình ảnh vòng cũ chụp rõ tiết diện.
• Kích thước thân và môi nếu có thể đo.
• Tốc độ quay của trục.
• Môi trường tiếp xúc: bụi, nước, bùn, dầu, mỡ hoặc hóa chất.
• Nhiệt độ làm việc ước tính.
• Vị trí lắp trước ổ bi, phớt dầu hay cụm truyền động.
• Số lượng cần dùng.

So sánh nhanh V-ring, phớt dầu và O-ring

Mẹo tăng tuổi thọ phớt V-ring

• Chọn đúng biên dạng và size theo trục.
• Không kéo giãn vòng quá mức cần thiết.
• Giữ bề mặt đối tiếp sạch và không có cạnh sắc.
• Tránh ép môi quá mạnh vào mặt làm việc.
• Kiểm tra độ đảo và tình trạng ổ bi khi phớt mòn lệch.
• Chọn vật liệu tương thích với nhiệt độ và môi chất.
• Kiểm tra định kỳ ở máy làm việc ngoài trời, nhiều bụi hoặc nước.
• Thay đồng bộ các vòng có cùng điều kiện làm việc khi cần bảo trì lớn.

Câu hỏi thường gặp về V-ring seal

V-ring có quay cùng trục không?

Có. Trong cấu hình thông dụng, thân V-ring ôm trên trục và quay cùng trục, còn môi phớt tiếp xúc theo phương trục với bề mặt đối tiếp.

V-ring có phải phớt dầu không?

Không. Hai loại có cấu tạo và cách làm việc khác nhau. V-ring thường là phớt cao su toàn phần ôm trục và làm việc theo phương trục; phớt dầu phổ biến làm việc hướng kính với trục và thường được ép trong lỗ.

Có thể thay VA bằng VS hoặc VL không?

Không nên thay trực tiếp nếu chưa kiểm tra kích thước. Các biên dạng khác nhau có chiều rộng thân, chiều cao và không gian lắp khác nhau. Cần đối chiếu bản vẽ hoặc mẫu thực tế.

Chọn V-ring theo đường kính trục hay đường kính vòng?

Nên bắt đầu từ đường kính trục tại vị trí thân vòng ôm vào. Đường kính tự do của V-ring có thể nhỏ hơn trục vì sản phẩm được kéo giãn khi lắp.

V-ring có dùng để chắn nước được không?

V-ring thường được dùng để cản nước bắn, bụi, bùn và tạp chất trong nhiều hệ thống quay. Mức bảo vệ thực tế phụ thuộc vào kiểu vòng, hướng lắp, tốc độ, mặt đối tiếp và điều kiện tiếp xúc.

V-ring NBR có dùng cho dầu mỡ không?

NBR được sử dụng phổ biến trong nhiều môi trường có dầu và mỡ, nhưng cần kiểm tra loại môi chất cụ thể, nhiệt độ và yêu cầu của thiết bị. Không nên mặc định mọi hợp chất NBR tương thích với mọi loại dầu.

V-ring bị mòn một phía là do đâu?

Các nguyên nhân có thể gồm lệch trục, mặt đối tiếp không vuông, vòng lắp lệch, độ đảo lớn, môi bị ép không đều hoặc ổ bi có vấn đề. Cần kiểm tra cơ khí thay vì chỉ thay vòng mới.

V-ring có cần keo cố định trên trục không?

Trong thiết kế thông dụng, thân V-ring tự giữ nhờ độ căng trên trục. Việc dùng keo hoặc phương pháp cố định bổ sung chỉ nên thực hiện khi có hướng dẫn kỹ thuật phù hợp với sản phẩm và thiết bị.

Có thể đo vòng cũ để mua vòng mới không?

Có thể dùng mẫu cũ để tham khảo, nhưng nên đo thêm đường kính trục và không gian lắp vì cao su sau thời gian sử dụng có thể bị giãn, chai hoặc biến dạng.

Làm sao tra nhanh size V-ring tại TDKMART?

Người dùng có thể xem danh sách size V-ring seal, sau đó đối chiếu kiểu phớt, đường kính trục và điều kiện vận hành trước khi chọn.

Chọn V-ring seal đúng ngay từ đầu

Để chọn V-ring chính xác, hãy ưu tiên bốn dữ liệu: đường kính trục, biên dạng phớt, vật liệu và điều kiện làm việc. Nếu có mẫu cũ, hình ảnh hoặc bản vẽ, nên sử dụng làm dữ liệu đối chiếu thay vì chỉ dựa vào một kích thước đơn lẻ.

TDKMART cung cấp V-ring seal cho nhiều nhu cầu bảo vệ trục quay, ổ bi và cụm truyền động. Người mua có thể bắt đầu từ nhóm gioăng phớt làm kín, tra size V-ring theo kích thước, hoặc tham khảo thêm phớt dầu trục quay và O-ring cao su khi cần so sánh giải pháp làm kín phù hợp với vị trí thực tế.

Thông tin nên gửi khi cần tư vấn: đường kính trục, kiểu VA/VS/VL/VE nếu biết, ảnh vòng cũ, kích thước đo được, tốc độ quay, môi chất tiếp xúc và số lượng cần dùng. Càng đầy đủ dữ liệu, việc đối chiếu size và biên dạng càng chính xác.
