Khớp nối nhanh khí nén tự động PP30

Mã sản phẩm: TDPP-30

Loại: PKKN-KNNKN-TD-P

Tồn kho:

Còn hàng

Giá: Liên hệ

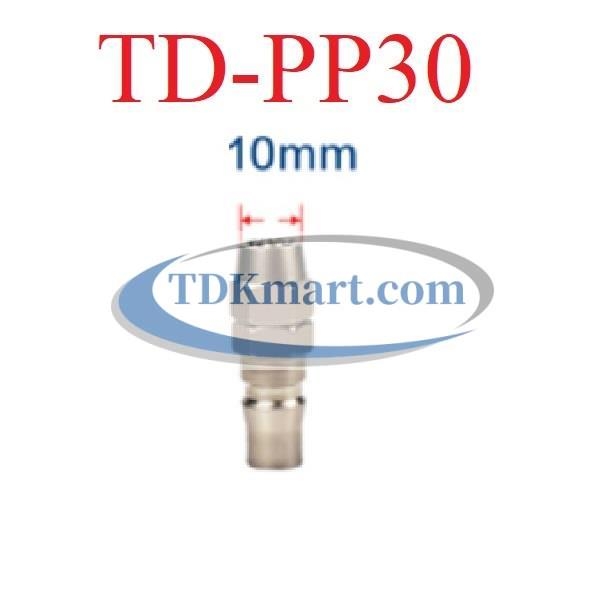

Khớp nối nhanh khí nén tự động PP30 (TDPP-30) là đầu đực siết ống cho ống ngoài 10 mm, dài 43,1 mm. Vật liệu thép carbon mạ niken, mức chịu áp 10 kgf/cm², dùng cho khí nén và ghép với nửa đối diện cùng chuẩn.

Chi tiết sản phẩm
Đánh giá sản phẩm
Hướng dẫn mua hàng

Khớp nối nhanh khí nén tự động PP30 là đầu đực siết ống dùng cho ống hơi có đường kính ngoài 10 mm. Đầu nối mang mã TDPP-30 dài 43,1 mm, tạo đầu dây cắm vào ổ cái tương thích để tháo nhanh mà không mở lại đai giữ ống.

Có thể lựa chọn thêm các kiểu đấu khác trong dòng khớp nối nhanh khí nén tự động để phù hợp cách đưa khí đến thiết bị.

Giữ nguyên đai khi đổi vị trí cấp khí

Đầu đực siết ống nằm trên đoạn dây cần di chuyển, còn đầu cái có thể đặt tại điểm cấp. Khi đổi chỗ làm việc, người dùng tháo phần ghép nhanh thay vì mở mối siết. Đây là cách dùng thuận tiện cho dây nối ngắn giữa bàn lắp ráp và nguồn khí đã có ổ nhận phù hợp.

Thông số phục vụ chọn và bố trí

Đặc điểm	Thông tin
Mã hàng	TDPP-30
Kiểu đầu	đầu đực siết ống
Đường kính ngoài ống	10 mm
Chiều dài	43,1 mm
Vật liệu	Thép carbon mạ niken
Mức chịu áp	10 kgf/cm², xấp xỉ 0,98 MPa
Môi chất sử dụng	Khí nén

Tự động nằm ở cơ cấu nhận chốt

Phần đực của cút nối nhanh là chốt đưa vào ổ khóa. Thao tác cắm tự khóa phụ thuộc đầu cái nhận chốt, không phải do đai siết trên dây tự đóng mở. Cần thử với đầu cái thực tế, kiểm tra chốt vào hết và kéo nhẹ xác nhận khóa trước khi cho dây làm việc.

Lắp lại sau khi thay dây bị chai cứng

Nên cắt bỏ đoạn ống đã bị đai cũ hằn sâu hoặc nứt ở mép trước khi tái sử dụng đầu nối hơi. Luồn đai đúng chiều, đẩy ống đến vị trí giữ rồi siết đều khi giữ thân bằng cờ lê. Nếu dây xoay theo đai, hãy dừng lại để đưa dây về tư thế tự nhiên.

Tìm nguyên nhân xì ở mối nối nhỏ

Rò quanh đai thường liên quan cỡ ống, đầu cắt hoặc mức ép của cơ cấu giữ. Rò tại chốt lại cần xem mặt làm kín, độ mòn và sự phù hợp với ổ nhận. Tách hai vị trí này giúp tránh tháo toàn bộ dây khi lỗi chỉ nằm ở một nửa khớp nối khí nén.

Chọn dây cho nhịp làm việc thực tế

Dây phải đủ mềm để đi theo thao tác nhưng không chà liên tục vào cạnh bàn. Khi dùng dây xoắn, cần xem lực hồi của dây có kéo nghiêng đầu siết hay không. Chiều dài thân 43,1 mm giúp bố trí phụ kiện, còn khoảng trống thao tác cần tính thêm phần ống và đường rút chốt.

Nhận diện đúng dây có đường kính ngoài 10 mm

Khi thay dây, hãy đọc cỡ ngoài trên cuộn ống hoặc đo tại đoạn nguyên vẹn chưa bị ép. Cỡ lựa chọn cho PP30 là đường kính ngoài 10 mm. Đầu ống mang vết hằn sâu cần được cắt bỏ trước khi lắp lại để đai siết tiếp xúc với phần dây tròn và sạch, thay vì cố ép chặt lên vùng đã biến dạng.

Đồng bộ đầu nối với đường cấp khí

Để bố trí đồng bộ nhiều điểm dùng khí, có thể cân nhắc khớp nối nhanh tự động PP40 và khớp nối nhanh tự động PP20 cho các cỡ khác. Khớp nối nhanh tự động SP30 là một lựa chọn để đối chiếu phía ghép đực cái, vẫn cần kiểm tra độ phù hợp của hai nửa. Kết hợp lựa chọn với dây hơi xoắn khí nén hoặc súng xịt hơi khí nén theo thiết bị đang sử dụng.
