Khớp nối nhanh khí nén tự động SP20

Mã sản phẩm: TDSP-20

Loại: PKKN-KNNKN-TD-S

Tồn kho:

Còn hàng

Giá: Liên hệ

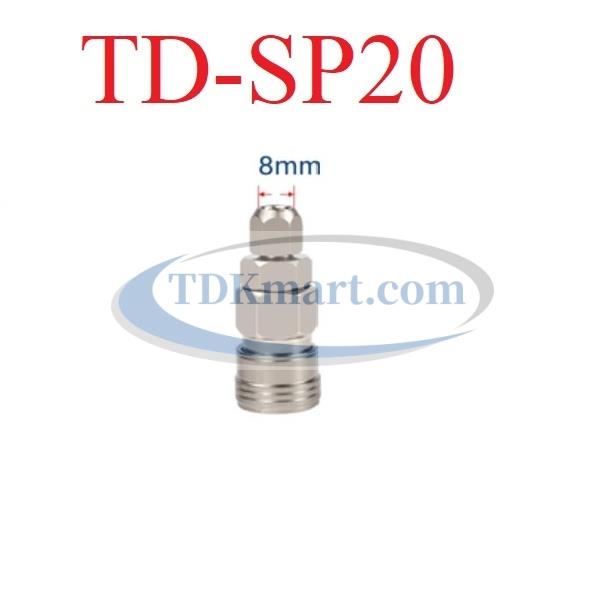

Khớp nối nhanh khí nén tự động SP20 (TDSP-20) là đầu cái siết ống cho ống ngoài 8 mm, dài 57 mm. Vật liệu thép carbon mạ niken, mức chịu áp 10 kgf/cm², dùng cho khí nén và ghép với nửa đối diện cùng chuẩn.

Chi tiết sản phẩm
Đánh giá sản phẩm
Hướng dẫn mua hàng

Khớp nối nhanh khí nén tự động SP20 là đầu cái siết ống dùng cho ống hơi có đường kính ngoài 8 mm. Đầu nối mang mã TDSP-20 dài 57 mm, tạo ổ nhận tự khóa trên dây cấp để cắm đầu đực phù hợp và thay dụng cụ thuận tiện.

Có thể lựa chọn thêm các kiểu đấu khác trong dòng khớp nối nhanh khí nén tự động để phù hợp cách đưa khí đến thiết bị.

Khoảng thao tác quanh thân dài 57 mm

Cần để tay tiếp cận vòng áo và cho chốt đi vào thẳng trục. Nếu đặt gần nắp che, hãy thử cả thao tác cắm lẫn rút thay vì chỉ xem đầu nối hơi có vừa chỗ hay không. Đường uốn của dây phía sau cũng cần thoáng để tránh ép đầu ống sát mối siết.

Chuẩn bị đầu ống không mang vết hằn cũ

Cắt vuông đoạn ống sạch, loại bỏ phần bị nứt hoặc méo trước khi lắp đai. Đưa ống vào đúng độ sâu làm việc và giữ thân lục giác trong lúc siết. Không thử giữ bằng cách kéo mạnh một dây đang có áp; kiểm tra cơ khí phải thực hiện có kiểm soát trước khi đưa vào vận hành.

Dữ liệu kỹ thuật của đầu nối

Đặc điểm	Thông tin
Mã hàng	TDSP-20
Kiểu đầu	đầu cái siết ống
Đường kính ngoài ống	8 mm
Chiều dài	57 mm
Vật liệu	Thép carbon mạ niken
Mức chịu áp	10 kgf/cm², xấp xỉ 0,98 MPa
Môi chất sử dụng	Khí nén

Theo dõi thao tác nhận chốt

Chốt cùng chuẩn phải vào hết và được cơ cấu của đầu cái giữ lại. Nếu cần đập, cạy hoặc bẻ mới ghép được, hãy dừng để kiểm tra. Bụi, chốt méo hoặc khác chuẩn có thể gây hiện tượng gần vào nhưng không khóa, trong khi nhìn từ ngoài vẫn tưởng cặp khớp đã ghép xong.

Kiểm tra riêng hai phía làm kín

Thử quanh phần đai để phát hiện lỗi giữ ống, sau đó thử miệng ổ nhận để xem vùng ghép đực cái. Nếu dụng cụ chạy yếu mà không có rò, kiểm tra độ gập và chiều dài dây nhỏ cùng nguồn cấp. Cút nối nhanh kín không thể bù một tuyến ống đang bị bóp hoặc thiếu khí.

Ổ cái nhỏ trên dây cấp tại bàn lắp ráp

Đưa đầu cái ra cuối đoạn dây giúp người vận hành thay dụng cụ ở vị trí thuận tay. Phần siết ống giữ nguyên trên dây, còn đầu đực được tháo qua vòng khóa. Bố trí này phù hợp khi chỗ cấp cố định ở xa tay thao tác nhưng vẫn cần tháo dụng cụ khỏi nguồn khí thường xuyên.

Cỡ lựa chọn là đường kính ngoài 8 mm

SP20 dùng cho ống có đường kính ngoài 8 mm. Trong xưởng có nhiều cuộn dây, nên đọc ký hiệu hoặc đo dây trước khi lắp để tránh lấy nhầm cỡ. Phần đầu cần còn tròn và không nứt, giúp cơ cấu siết ôm đều; một đoạn ống mang vết hằn sâu nên được cắt bỏ trước khi tái sử dụng.

Những lựa chọn khi thay đầu dây

Trường hợp thay cả tuyến, nên kiểm tra thêm ống hơi khí nén và van khóa khí nén trước khi chốt đầu nối. Hai cỡ cùng dòng để so sánh là khớp nối nhanh tự động SP40 và khớp nối nhanh tự động SP30. Với phần ghép nhanh đối diện, tham khảo khớp nối nhanh tự động PP20 rồi kiểm tra khả năng khóa và độ kín của cặp thực tế.
