Khớp nối nhanh khí nén

Khớp nối nhanh khí nén là nhóm phụ kiện dùng để kết nối hoặc tách nhanh dây hơi, dụng cụ khí nén và các nhánh cấp khí mà không phải tháo toàn bộ đường ống. Một bộ hoàn chỉnh thường gồm đầu cái và đầu đực có chuẩn ghép tương thích. Điểm cần chọn đúng không chỉ là cỡ ren hay đường kính ống mà còn là dòng khớp, kiểu đầu cái/đầu đực và cách nối phía sau như ren trong, ren ngoài, siết ống hoặc đuôi chuột.

Danh mục này thuộc Phụ kiện khí nén – thủy lực tại TDKMART.COM. Cấu trúc hiện có gồm đầu cái SF-SM-SP-SH, đầu đực PF-PM-PP-PH, khớp nối nhanh tự động và bộ khớp nối nhanh. Nội dung tập trung vào cách ghép đúng hai nửa, cách đọc nhóm mã và cách chọn theo tình huống sử dụng để giúp quý khách tránh trùng lặp với nội dung chi tiết ở các trang con.

Khớp nối nhanh khác đầu nối nhanh khí nén như thế nào?

Đây là hai nhóm dễ bị nhầm vì đều có chữ “nối nhanh”. Đầu nối nhanh khí nén thường là fitting push-in để ghim trực tiếp ống vào thân nối, dùng nhiều trong mạng ống cố định trên máy. Khớp nối nhanh trong trang này lại có hai nửa đực – cái, phù hợp khi cần tháo cả dây hơi hoặc dụng cụ ra khỏi nguồn nhanh chóng.

Nếu đường ống được lắp cố định trong tủ khí, van hoặc xi lanh, fitting push-in thường là lựa chọn hợp lý. Nếu dây hơi cần tháo ra để đổi súng xịt, dụng cụ siết, máy khí hoặc thiết bị bảo trì, khớp nối đực – cái thuận tiện hơn. Hai hệ có thể xuất hiện trong cùng một mạng khí nhưng đảm nhiệm hai vị trí khác nhau.

Nguyên tắc quan trọng: chọn theo cặp tương thích

Khớp nối nhanh không nên được chọn riêng từng đầu chỉ vì ren hoặc đường kính ống giống nhau. Trước tiên cần xác định chuẩn ghép giữa đầu cái và đầu đực, sau đó mới chọn kiểu kết nối phía sau. Trong hệ sản phẩm hiện tại của TDKMART.COM, các cặp cơ bản được tổ chức như sau:

Điểm cần nhớ là chữ đầu của mã giúp nhận diện phía cái hoặc đực, còn nhóm chữ tiếp theo gắn với kiểu kết nối. Khi mua thay thế, nên chụp cả nửa đang còn trên máy và nửa trên dây để xác định đúng cặp, tránh trường hợp mỗi đầu đều “đúng cỡ” nhưng không thể khóa với nhau.

Bản đồ chọn nhanh khớp nối theo nhu cầu

Đầu cái SF-SM-SP-SH: chọn theo phía kết nối với hệ thống

Khớp nối nhanh đầu cái là nửa có cơ cấu khóa nhận đầu đực. Trang con hiện chia thành bốn nhóm: SF ren trong, SM ren ngoài, SP siết ống và SH đuôi chuột. Việc tách như vậy giúp chọn nửa cái theo chính phần mà nó sẽ gắn vào đường khí.

SF – đầu cái ren trong

SF phù hợp khi phía sau đầu cái cần nhận một chi tiết ren ngoài. Khi thay thế, cần ghi rõ cỡ ren và đồng thời xác nhận nửa đực tương ứng thuộc dòng PF. Không nên chỉ đặt “SF ren 1/4” nếu chưa chắc đầu đực đang dùng có đúng chuẩn ghép của cùng hệ hay không.

SM – đầu cái ren ngoài

SM có phần ren ngoài để vặn vào cổng ren trong của thiết bị, đường cấp hoặc phụ kiện chuyển tiếp. Đây là cấu hình hữu ích khi muốn cố định đầu cái ngay trên nguồn khí hoặc cụm máy. Cần kiểm tra cỡ/chuẩn ren của cổng nhận và ghép với đầu đực PM tương ứng.

SP – đầu cái siết ống

SP dành cho trường hợp phía sau đầu cái kết nối trực tiếp với ống bằng cơ cấu siết. Theo dải sản phẩm hiện có, các model 20/30/40 được dùng cho các cỡ ống khác nhau nên khi mua phải đo đúng đường kính ngoài của ống, không suy đoán bằng mắt.

SH – đầu cái đuôi chuột

SH có phần đuôi để ống mềm lồng lên. Độ kín của mối này phụ thuộc sự phù hợp giữa ống và đường kính đuôi cũng như phương pháp kẹp. Nếu dùng ống không phù hợp, tăng lực siết cổ kẹp không phải lúc nào cũng giải quyết được rò khí.

Đầu đực PF-PM-PP-PH: chọn đồng bộ với đầu cái

Khớp nối nhanh đầu đực là nửa cắm vào đầu cái. Cấu trúc mã được chia tương ứng: PF ren trong ghép SF, PM ren ngoài ghép SM, PP siết ống ghép SP và PH đuôi chuột ghép SH. Đây là mối quan hệ quan trọng nhất khi mua lẻ một nửa.

Trong nhóm đầu đực hiện tại, PF và PM có các cỡ 20, 30, 40 gắn với các kích thước ren phổ biến; PP và PH cũng chia 20, 30, 40 theo cỡ ống. Vì vậy số “20/30/40” không nên được hiểu đơn giản là một kích thước mm; cần đọc đúng quy ước của từng series trên trang sản phẩm.

PF và PM – hai cách xử lý phần ren

PF có ren trong, còn PM có ren ngoài. Nếu phía thiết bị là ren ngoài thì PF có thể là nhóm cần kiểm tra; nếu thiết bị là cổng ren trong thì PM thường phù hợp hơn. Sau khi chọn phía ren, vẫn phải đối chiếu nửa cái SF hoặc SM tương ứng.

PP và PH – hai cách nối trực tiếp với ống

PP dùng cơ cấu siết ống, trong khi PH dùng đuôi chuột. Hai kiểu có thể cùng phục vụ một đường ống mềm nhưng cách giữ hoàn toàn khác nhau. Hãy chọn theo cấu tạo ống, tần suất tháo lắp và phương án kẹp thực tế thay vì chỉ theo đường kính danh nghĩa.

Bộ khớp nối nhanh: khi nên mua theo cặp thay vì mua lẻ

Nếu làm mới một tuyến hoặc không chắc nửa đực/cái cũ thuộc series nào, mua bộ khớp nối nhanh khí nén giúp giảm nguy cơ lệch chuẩn ghép. Trang bộ hiện chia thành bốn nhánh chính: SF+PF, SM+PM, SP+PP và SH+PH.

SF+PF dành cho cấu hình ren trong ở phần kết nối phía sau; SM+PM dành cho ren ngoài; SP+PP dùng siết ống; SH+PH dùng đuôi chuột. Khi cần thao tác cắm nhanh theo cơ cấu tự động, có thể chuyển sang bộ khớp nối nhanh khí nén tự động.

Khớp nối nhanh tự động khác loại thường ở đâu?

Khớp nối nhanh khí nén tự động vẫn sử dụng nguyên tắc một đầu cái ghép với một đầu đực, nhưng cơ cấu thao tác được thiết kế để việc cắm đầu đực vào đầu cái nhanh hơn. Theo nội dung hiện tại của trang con, dòng tự động cho phép ấn thẳng đầu đực vào để kết nối, trong khi loại thường cần thao tác phần khóa trước khi cắm.

Điều đó không có nghĩa “tự động” thay thế mọi khớp thường. Khi lựa chọn cần xem tần suất cắm/rút, môi trường bụi, vị trí thao tác, yêu cầu an toàn và sự tương thích giữa hai nửa. Với dây dụng cụ phải đổi thường xuyên, cơ cấu thao tác nhanh có thể tiết kiệm thời gian; với vị trí ít tháo, đúng chuẩn ghép và độ ổn định có thể quan trọng hơn.

Cách chọn cỡ 20, 30, 40 mà không nhầm ren với đường kính ống

Trong hệ mã hiện tại, series 20, 30, 40 xuất hiện ở cả nhóm ren và nhóm nối ống. Với PF/PM hoặc SF/SM, các mã này gắn với dải ren; với PP/PH hoặc SP/SH, chúng gắn với cỡ ống tương ứng. Vì vậy không nên thấy “20” rồi hiểu là 20 mm.

Cách ghi yêu cầu tốt hơn là mô tả cả mã và kích thước thực: ví dụ “PM20 – ren ngoài 1/4”, “PF30 – ren trong 3/8”, “PP20 – siết ống 8 mm” hoặc “PH30 – đuôi chuột 10 mm”. Cách ghi này giúp bộ phận mua hàng, kho và kỹ thuật cùng hiểu một thông số.

Chọn kiểu nối ống: siết ống hay đuôi chuột?

Với SP/PP, ống được giữ bằng cơ cấu siết nên cần đúng OD và đúng chi tiết siết. Với SH/PH, ống lồng lên phần đuôi chuột; khi đó đường kính trong, độ mềm của ống và kiểu kẹp trở nên quan trọng. Không nên dùng một ống quá cứng cho đầu đuôi chuột rồi tăng lực kẹp để bù.

Nếu đường ống sử dụng fitting push-in và cần ghim/rút trực tiếp ống thay vì tháo cả dây, hãy chuyển ngang sang đầu nối nhanh khí nén. Nếu cần đồng bộ cỡ dây với khớp, xem ống hơi khí nén và dây hơi xoắn.

Kiểm tra trước khi cắm khớp

1. Xả áp hoặc cô lập nhánh nếu quy trình máy yêu cầu trước khi tháo lắp.
2. Kiểm tra đầu đực không méo, xước sâu hoặc bám dị vật tại vùng đi vào đầu cái.
3. Kiểm tra đầu cái xem vòng khóa, bi, lò xo và phần trượt có hoạt động bình thường.
4. Lau sạch bụi trước khi ghép, nhất là tại xưởng mài hoặc gia công.
5. Ghép thẳng trục, không cố cắm lệch hoặc dùng búa tác động.
6. Kéo nhẹ kiểm tra khóa trước khi cấp khí đầy đủ.
7. Kiểm tra rò tại cả phần ghép đực – cái và phần nối ren/ống phía sau.

Chẩn đoán rò khí theo đúng vị trí

Khi có tiếng xì, cần xác định chính xác nó xuất phát từ phần ghép nhanh hay phần nối phía sau. Quấn thêm vật liệu làm kín ren không thể sửa rò giữa đầu đực và đầu cái; ngược lại, thay đầu đực/cái cũng không xử lý được một cổng ren đang sai chuẩn.

Khi nào nên thay cả bộ thay vì chỉ một nửa?

Nên cân nhắc thay cả bộ khi không xác định được chuẩn của nửa còn lại, hai nửa đã mòn không đều, có dấu hiệu rơ lớn tại giao diện ghép hoặc hệ thống cũ đang dùng nhiều series lẫn lộn. Chuẩn hóa theo từng cặp SF+PF, SM+PM, SP+PP hoặc SH+PH giúp quản lý phụ tùng đơn giản hơn.

Nếu chỉ một nửa bị hỏng và nửa còn lại còn tốt, có thể thay riêng nhưng phải giữ đúng family. Trang đầu cái và đầu đực giúp tra lẻ theo nhóm; trang bộ khớp nối nhanh phù hợp khi cần mua đồng bộ.

Checklist trước khi đặt hàng

• Xác định cần đầu cái, đầu đực hay cả bộ.
• Kiểm tra family tương thích: SF/PF, SM/PM, SP/PP hoặc SH/PH.
• Ghi series 20/30/40 và kích thước thực tương ứng.
• Với loại ren: ghi ren trong/ngoài, cỡ và chuẩn ren.
• Với siết ống: đo đúng OD ống.
• Với đuôi chuột: kiểm tra ống và phương án kẹp.
• Xác định cần loại thường hay tự động.
• Kiểm tra áp suất, nhiệt độ và môi trường theo model thực tế.
• Chụp rõ cả hai nửa nếu đang mua thay thế.
• Không suy ra khả năng tương thích chỉ từ màu sắc hoặc đường kính bên ngoài.

Những lỗi chọn khớp nối thường gặp

• Mua đúng cỡ ren nhưng sai family đực – cái.
• Nhầm PF với PM hoặc SF với SM vì chỉ nhìn kích thước tổng thể.
• Hiểu 20/30/40 là kích thước mm thay vì mã series.
• Chọn siết ống theo đường kính trong thay vì OD.
• Dùng đuôi chuột không phù hợp với ống rồi siết kẹp quá mạnh.
• Ghép đầu cái và đầu đực khác chuẩn vì “cắm vào gần vừa”.
• Không kiểm tra dị vật trước khi cắm, làm xước vùng làm kín.
• Để dây hơi kéo lệch khớp liên tục gây mòn và rò sớm.
• Dùng khớp nối nhanh thay fitting push-in ở vị trí không cần tháo cả dây.

Liên quan các sản phẩm nội bộ:

Liên kết lên: Phụ kiện khí nén – thủy lực.

Cấp con trực tiếp: đầu cái SF-SM-SP-SH | đầu đực PF-PM-PP-PH | khớp nối nhanh tự động | bộ khớp nối nhanh.

Cấp bộ chi tiết: SF+PF ren trong | SM+PM ren ngoài | SP+PP siết ống | SH+PH đuôi chuột | bộ khớp nối nhanh tự động.

Liên kết ngang cùng hệ: đầu nối nhanh khí nén | đầu nối khí nén trắng | đầu nối nhanh Inox | đầu nối hơi đồng thau | ống hơi khí nén | dây hơi xoắn.

Liên kết ngang theo thiết bị: bộ lọc khí nén | đầu chia khí nén | van khí nén | van điện từ | súng xịt hơi khí nén.

Câu hỏi thường gặp về khớp nối nhanh khí nén

Đầu cái SF ghép với đầu đực nào?

SF được tổ chức theo cặp với PF. Tương tự, SM ghép PM, SP ghép PP và SH ghép PH. Khi mua lẻ vẫn cần kiểm tra đúng series và kích thước.

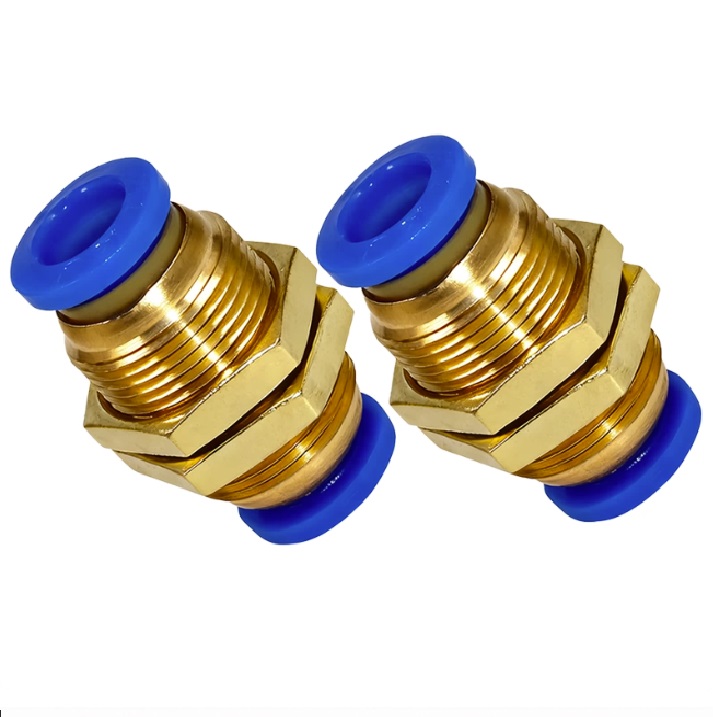

Khớp nối PM có phải là đầu nối push-in PM không?

Không nên suy ra chỉ từ ký hiệu PM vì trên website có nhiều hệ mã ở các nhóm khác nhau. Trong danh mục khớp nối nhanh, PM là đầu đực kiểu ren ngoài và ghép với SM. Hãy luôn xác định sản phẩm thuộc danh mục nào trước khi đọc mã.

Series 20, 30, 40 có nghĩa là phi 20, 30, 40 mm không?

Không. Đây là mã series. Ý nghĩa kích thước phụ thuộc loại: nhóm ren và nhóm nối ống có quy ước khác nhau. Cần xem thông số của model cụ thể.

Khi nào nên mua bộ SM+PM?

Khi cả hai phía cần cấu hình ren ngoài tương ứng và muốn mua đồng bộ đầu cái SM với đầu đực PM. Nếu hệ thống dùng ren trong, xem SF+PF; nếu đi trực tiếp ống, xem SP+PP hoặc SH+PH.

Khớp nối tự động có dùng cùng nguyên tắc đực – cái không?

Có. Dòng tự động vẫn gồm đầu cái và đầu đực tương thích, nhưng cơ cấu cắm được tối ưu để thao tác nhanh hơn. Cần chọn đúng model và family như với dòng thường.

Vì sao khớp đã khóa vẫn rò khí?

Có thể do dị vật, chi tiết làm kín mòn, đầu đực xước, cặp không đồng bộ hoặc rò xuất phát từ ren/ống phía sau. Cần xác định vị trí rò trước khi thay phụ kiện.

Nên lắp đầu cái hay đầu đực phía nguồn?

Nhiều hệ bố trí đầu cái ở phía nguồn, nhưng nên tuân theo thiết kế, tiêu chuẩn của máy và yêu cầu an toàn thực tế. Quan trọng nhất là cặp tương thích và cơ cấu khóa được bảo vệ khỏi va đập.

Có dùng khớp nối khí nén cho môi chất khác được không?

Chỉ dùng khi model cụ thể được xác nhận phù hợp với môi chất, áp suất, nhiệt độ và vật liệu làm kín. Không nên suy rộng khả năng sử dụng từ tên danh mục.

Chọn theo giao diện ghép trước, chọn ren hoặc ống sau

Cách chọn ít nhầm nhất là tách bài toán thành hai phần: giao diện khớp đực – cái và giao diện khớp với hệ thống. Trước hết xác định SF/PF, SM/PM, SP/PP hay SH/PH; sau đó mới chọn cỡ ren, OD ống hoặc đuôi chuột. Cách này cũng giúp lập BOM rõ ràng và dễ chuẩn hóa phụ tùng dự phòng.

Nếu cần mua cả cặp, đi xuống Bộ khớp nối nhanh khí nén. Nếu cần thay một nửa, chọn đầu cái hoặc đầu đực. Nếu nhu cầu thực chất là nối cố định ống với ống hoặc ống với ren, chuyển sang Đầu nối nhanh khí nén để tránh chọn sai nhóm sản phẩm.
