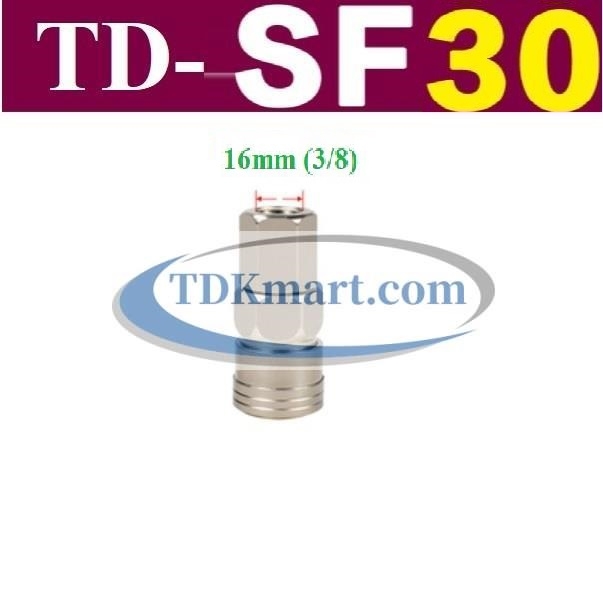

Khớp nối nhanh khí nén tự động SF30

Mã sản phẩm: TDSF-30

Loại: PKKN-KNNKN-TD-S

Tồn kho:

Còn hàng

Giá: Liên hệ

Khớp nối nhanh khí nén tự động SF30 (TDSF-30) là đầu cái ren trong PT3/8, dài 53,8 mm. Vật liệu thép carbon mạ niken, mức chịu áp 10 kgf/cm², dùng cho khí nén và ghép với nửa đối diện cùng chuẩn.

Chi tiết sản phẩm
Đánh giá sản phẩm
Hướng dẫn mua hàng

Khớp nối nhanh khí nén tự động SF30 là đầu cái có ren trong PT3/8, dùng để gắn lên đầu ren ngoài phù hợp và nhận chốt đực tháo nhanh. Đầu nối mang mã TDSF-30 dài 53,8 mm, thuận tiện cho điểm cấp cần ổ nhận cố định thay vì đầu cái trên dây mềm.

Có thể lựa chọn thêm các kiểu đấu khác trong dòng khớp nối nhanh khí nén tự động để phù hợp cách đưa khí đến thiết bị.

Phân biệt ren trong với nửa cái của khớp

Ren trong mô tả đầu đấu phía nguồn, còn đầu cái mô tả phần cơ cấu nhận chốt. Hai khái niệm không thay thế nhau. Một đầu đực PF30 cũng có thể mang ren trong, nhưng không nhận chốt như SF30; xác định đúng chức năng giúp tránh mua nhầm phụ kiện dù cùng cỡ PT3/8.

Nhận diện cỡ và vật liệu

Đặc điểm	Thông tin
Mã hàng	TDSF-30
Kiểu đầu	đầu cái ren trong
Cỡ ren	PT3/8
Chiều dài	53,8 mm
Vật liệu	Thép carbon mạ niken
Mức chịu áp	10 kgf/cm², xấp xỉ 0,98 MPa
Môi chất sử dụng	Khí nén

Khoảng chừa trước miệng nhận dài 53,8 mm

Không chỉ kiểm tra khoảng lắp thân lên ren nguồn. Cần để chỗ cho đầu đực đi vào, cho tay điều khiển vòng áo và cho dây dịch chuyển khi rút. Với bảng chia khí đặt sát nhau, nên thử thao tác ở hai ổ liền kề để tránh tay hoặc đầu dây bị vướng.

Lắp mối ren mà không giữ vòng áo

Khóa khí, xả áp và làm sạch đầu ren trước khi lắp. Bắt đầu bằng tay rồi dùng dụng cụ ở mặt lục giác để hoàn tất với vật liệu làm kín phù hợp. Tránh kẹp mạnh phần trượt bên ngoài vì chức năng khóa phụ thuộc chuyển động tự do của chi tiết này.

Xử lý tình trạng cắm vào thấy sượng

Kiểm tra bụi ở miệng ổ, tình trạng chốt và sự phù hợp của chuẩn ghép. Không bôi chất bất kỳ để cố làm một chốt khác chuẩn trượt vào. Nếu chốt đã vào nhưng không được giữ chắc, đầu nối hơi chưa đủ điều kiện cấp khí dù bên ngoài trông đã gần sát.

Theo dõi ổ cái tại điểm cấp chung

Khi nhiều người luân phiên sử dụng, cần thống nhất chốt đực phù hợp để tránh trộn các loại gần giống. Định kỳ xem độ trở về của vòng áo và hiện tượng rò với từng đầu dây. Cút nối nhanh ở điểm cấp chung sẽ chịu nhiều chu kỳ hơn một mối ít tháo, nên việc giữ sạch có ý nghĩa thực tế.

Chuyển đầu ren ngoài thành điểm cắm dây

Ở một đầu ra đã có ren ngoài PT3/8 phù hợp, SF30 tạo ổ nhận cho dây hoặc dụng cụ mang chốt đực. Cần lựa chọn vị trí giúp dây sau khi ghép đi ra tự nhiên. Hướng đặt không phù hợp có thể khiến dây bẻ ngang liên tục và làm tải tác động lên ổ cái.

Đồng bộ đầu nối với đường cấp khí

Để bố trí đồng bộ nhiều điểm dùng khí, có thể cân nhắc khớp nối nhanh tự động SF40 và khớp nối nhanh tự động SF20 cho các cỡ khác. Khớp nối nhanh tự động PF30 là một lựa chọn để đối chiếu phía ghép đực cái, vẫn cần kiểm tra độ phù hợp của hai nửa. Kết hợp lựa chọn với dây hơi xoắn khí nén hoặc súng xịt hơi khí nén theo thiết bị đang sử dụng.
