Khớp nối nhanh khí nén tự động PF20

Mã sản phẩm: TDPF-20

Loại: PKKN-KNNKN-TD-P

Tồn kho:

Còn hàng

Giá: Liên hệ

Khớp nối nhanh khí nén tự động PF20 (TDPF-20) là đầu đực ren trong PT1/4, dài 39,4 mm. Vật liệu thép carbon mạ niken, mức chịu áp 10 kgf/cm², dùng cho khí nén và ghép với nửa đối diện cùng chuẩn.

Chi tiết sản phẩm
Đánh giá sản phẩm
Hướng dẫn mua hàng

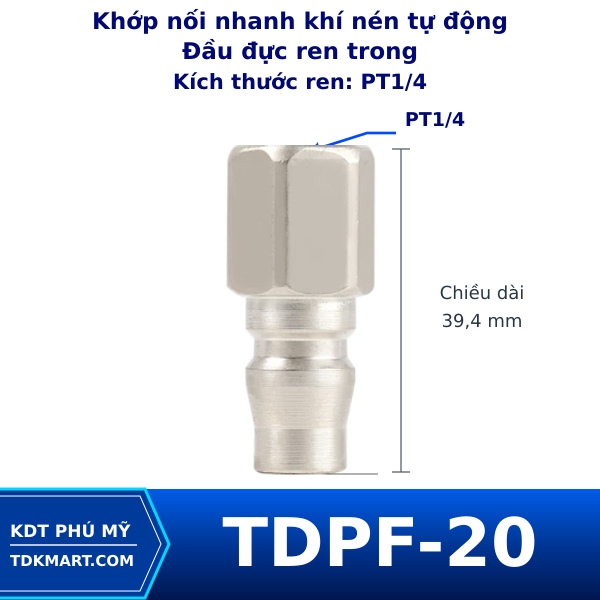

Khớp nối nhanh khí nén tự động PF20 là đầu đực ren trong PT1/4, tạo chốt ghép nhanh trên thiết bị có đầu ren ngoài phù hợp. Đầu nối mang mã TDPF-20 dài 39,4 mm, dùng cho mối đấu nhỏ cần tháo cụm qua ổ cái mà vẫn giữ nguyên mối ren.

Có thể lựa chọn thêm các kiểu đấu khác trong dòng khớp nối nhanh khí nén tự động để phù hợp cách đưa khí đến thiết bị.

Ưu tiên bảo vệ chốt trên thiết bị nhỏ

Với thân dài 39,4 mm, đầu cắm có thể nhô khỏi cụm thiết bị và chịu va đập khi đặt xuống bàn. Nên chọn hướng đặt giúp chốt tránh bị tì xuống bề mặt cứng. Khi vận chuyển, che bụi thích hợp để không đưa vụn bẩn vào ổ nhận ở lần cắm tiếp theo.

Khởi đầu mối ren bằng tay

Làm sạch hai phía, đưa đầu ren thẳng trục rồi xoay tay để cảm nhận độ ăn khớp. Chỉ dùng cờ lê sau khi ren đã vào đúng. Không dùng phần chốt tròn làm chỗ kẹp và không bôi vật liệu làm kín tràn vào đường khí, nơi vụn vật liệu có thể bị cuốn đến thiết bị sau đó.

Kích thước và đặc điểm cần biết

Đặc điểm	Thông tin
Mã hàng	TDPF-20
Kiểu đầu	đầu đực ren trong
Cỡ ren	PT1/4
Chiều dài	39,4 mm
Vật liệu	Thép carbon mạ niken
Mức chịu áp	10 kgf/cm², xấp xỉ 0,98 MPa
Môi chất sử dụng	Khí nén

Tự khóa không đồng nghĩa tự xả áp

Cách cắm của đầu đực phụ thuộc ổ cái tự động đang dùng. Không được suy từ tên sản phẩm rằng cặp khớp có chức năng xả áp an toàn trước khi rút. Hãy ngắt nguồn phù hợp, xử lý khí còn trong dây và giữ chắc chi tiết khi tháo bằng cơ cấu của đầu cái.

Theo dõi độ kín sau vài chu kỳ tháo lắp

Bên cạnh phép thử ban đầu, cần quan sát khi chốt đã được cắm/rút trong điều kiện làm việc. Nếu tiếng xì chỉ xuất hiện lúc phụ kiện bị nghiêng, kiểm tra tải dây và tình trạng ổ cái. Một cút nối nhanh có ren kín vẫn có thể rò ở vùng ghép khi chốt hoặc chi tiết làm kín bị mòn.

Tạo đầu cắm từ một chi tiết ren ngoài

Một đầu ra nhỏ đã mang ren ngoài có thể nhận trực tiếp phần ren trong của PF20 nếu đúng chuẩn. Chốt đực khi đó trở thành điểm cắm vào nguồn khí. Cần phân biệt đầu đực của cơ cấu ghép nhanh với ren trong ở phía sau để không chọn ngược kiểu đầu nối hơi.

Đọc đúng PT1/4 khi đo ren

Không mô tả PT1/4 thành một lỗ ren đường kính 6,35 mm. Cỡ ren ống có quy ước danh nghĩa riêng, còn độ kín phụ thuộc cả hình dạng ren và cách làm kín. Kết hợp ký hiệu trên thiết bị với phép đo hoặc dưỡng ren sẽ đáng tin cậy hơn việc chỉ ướm phụ kiện bằng mắt.

Những lựa chọn khi thay đầu dây

Trường hợp thay cả tuyến, nên kiểm tra thêm ống hơi khí nén và van khóa khí nén trước khi chốt đầu nối. Hai cỡ cùng dòng để so sánh là khớp nối nhanh tự động PF40 và khớp nối nhanh tự động PF30. Với phần ghép nhanh đối diện, tham khảo khớp nối nhanh tự động SF20 rồi kiểm tra khả năng khóa và độ kín của cặp thực tế.
