Khớp nối nhanh khí nén SP10

Mã sản phẩm: SP10

Loại: PKKN-KNNKN-S

Tồn kho:

Liên hệ

Giá: Liên hệ

Khớp nối nhanh khí nén SP10 là đầu cái nối ống, ống ngoài 6 mm, dùng để làm ổ nhận cho chốt đực phù hợp. Dòng thường thao tác khóa qua vòng áo ở đầu cái. Chọn đúng cỡ phía đấu nối và kiểm tra chuẩn ghép của hai nửa.

Chi tiết sản phẩm
Đánh giá sản phẩm
Hướng dẫn mua hàng

Khớp nối nhanh khí nén SP10 là đầu cái nối ống ngoài 6 mm, dùng làm ổ nhận cho một đoạn dây hơi nhỏ. Vòng áo ở đầu cái điều khiển khóa của loại thường, cho phép tháo chốt đực phù hợp mà không mở lại phần giữ dây.

Các kiểu khớp nối nhanh khí nén đầu cái khác giúp lựa chọn phần đấu nối phù hợp với dây hoặc thiết bị đang dùng.

Đầu cắt của ống nhỏ phải còn tròn

Tránh cắt bằng cách bóp làm miệng dây dẹt hoặc dùng lại phần đầu có vết ép sâu. Chuẩn bị đầu sạch, vuông và lắp vào phần giữ theo cơ cấu siết. Nếu ống không đi đúng vị trí, tháo kiểm tra trước khi tiếp tục siết để không làm biến dạng thêm vùng giữ.

Thông số nhận diện và lựa chọn

Đặc điểm	Thông tin
Mã hàng	SP10
Vai trò	đầu cái nối ống
Đường kính ngoài ống	6 mm
Cách ghép nhanh	Vòng áo điều khiển khóa loại thường
Dạng thân	Kim loại
Ứng dụng môi chất	Khí nén

Mở áo đúng cách khi cắm chốt

Với loại thường, cần điều khiển vòng áo để giải phóng cơ cấu trước khi đưa chốt vào. Sau khi chốt tới vị trí giữ, trả áo về và kéo nhẹ kiểm tra khóa. Không dùng một chốt khác chuẩn để thử ép mở ổ, vì thao tác đó có thể làm hư cả bi khóa và phần làm kín.

Theo dõi đường dây 6 mm dưới tải

Một điểm gập ngay sau mối nối hoặc một đoạn dây bị nắp hộp đè có thể làm khí cấp giảm rõ khi dụng cụ làm việc. Nên kiểm tra tư thế dây cùng đầu cái trong điều kiện sử dụng bình thường. Nếu hệ thống thiếu khí, đừng mặc định đầu nối hơi bị rò khi chưa tìm thấy vị trí thoát.

Làm sạch ổ nhận mà không cạy bên trong

Khi đầu dây được cất, giữ miệng ổ tránh phoi và bụi. Nếu thấy vòng áo sượng, xử lý khi đã ngắt và xả khí, không dùng tua vít cạy vào chi tiết khóa. Một ổ nhận sạch, có khoảng thao tác hợp lý sẽ dễ kiểm tra hơn phụ kiện bị đặt khuất và kéo căng bởi dây.

Cỡ 6 mm không phải ống 10 mm

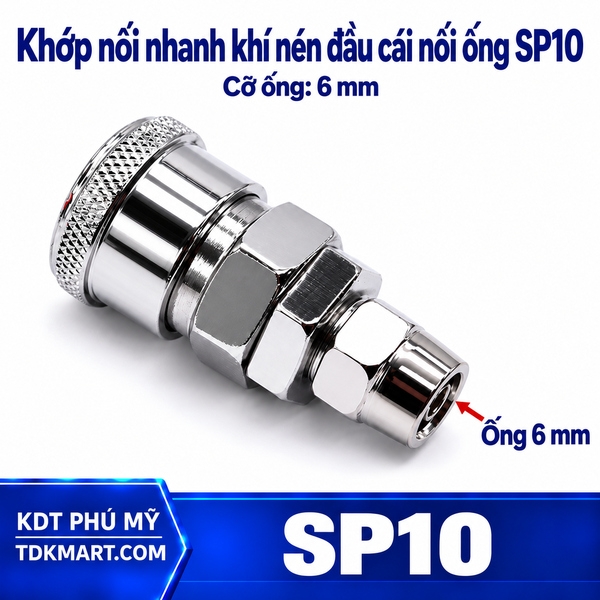

Mã SP10 đi cùng cỡ ống ngoài 6 mm trên hình sản phẩm. Khi mua theo mã cũ, cần ghi thêm cỡ dây để tránh hiểu số 10 thành đường kính ống. Việc chọn đúng phần nối ống là bước đầu, sau đó vẫn phải kiểm tra đầu đực có chuẩn chốt phù hợp với ổ nhận.

Một ổ cái nhỏ gần vị trí thao tác

Đầu cái trên dây 6 mm giúp đưa điểm cắm dụng cụ đến gần bàn lắp ráp hoặc nhánh phụ. Nên đặt ổ nhận ở nơi dễ cầm và không bị vật khác tì lên vòng áo. Không coi dây nhỏ là lý do có thể ép phụ kiện vào một khe khiến người dùng phải bẻ dây mới tháo được chốt.

Chọn cỡ khác và phụ kiện phối hợp

Nếu cần cỡ nối ống khác, có thể so sánh khớp nối nhanh khí nén SP40, khớp nối nhanh khí nén SP30, khớp nối nhanh khí nén SP20. Với nửa ghép còn lại, xem khớp nối nhanh khí nén PP10 và kiểm tra chuẩn chốt cùng độ kín thực tế trước khi sử dụng. Việc chọn đầu dây cũng nên đi cùng ống hơi khí nén và bộ lọc khí nén để phù hợp toàn tuyến cấp khí.
