Khớp nối nhanh khí nén tự động PP40

Khớp nối nhanh khí nén tự động PP40 là đầu đực siết ống dùng cho ống hơi có đường kính ngoài 12 mm. Đầu nối mang mã TDPP-40 dài 46,4 mm, tạo đầu dây cắm vào ổ cái tương thích để tháo nhanh mà không mở lại đai giữ ống.

Có thể lựa chọn thêm các kiểu đấu khác trong dòng khớp nối nhanh khí nén tự động để phù hợp cách đưa khí đến thiết bị.

Kích thước và đặc điểm cần biết

Một đầu dây tháo rời cho ống 12 mm

Khi thay cả đoạn dây nối đến bàn thao tác, đầu siết giữ ống và phần chốt cắm đảm nhiệm hai việc riêng. Người dùng rút chốt khỏi ổ nhận để mang dây đi, còn mối giữ ống vẫn nằm nguyên trên dây. Cách bố trí này hạn chế việc cắt ngắn đầu ống sau nhiều lần tháo phụ kiện.

Chọn đai theo đường kính ngoài 12 mm

Với đầu đực siết ống này, kích thước lựa chọn là đường kính ngoài 12 mm. Đo ở đoạn ống còn tròn, tránh chỗ đã bị đai cũ ép hằn hoặc bị kéo giãn. Sau khi đưa dây vào bộ siết, cần kiểm tra ống được giữ thẳng và đều, không dùng lực ép quá mức để bù một đầu ống bị méo.

Chừa chỗ cho cả đoạn ống chuyển động

Chiều dài 46,4 mm chỉ thể hiện kích thước của đầu nối hơi. Khi đặt sát mép bàn hoặc thành hộp, phải cộng thêm phần ống đi ra và bán kính uốn cho phép của dây. Ép ống gập ngay sau đai có thể tạo tải lệch và làm mối giữ ống mất kín khi kéo dây.

Lắp đai giữ theo đúng trình tự

Xả hết áp, cắt đầu ống vuông và làm sạch vụn cắt. Đưa các chi tiết siết vào đúng chiều rồi lắp ống đến vị trí làm việc của đầu nối. Giữ phần lục giác bằng dụng cụ phù hợp khi siết đai, tránh truyền lực xoắn qua chốt cắm hoặc dùng kìm làm xước bề mặt ghép nhanh.

Đánh giá độ kín khi dây đang được sử dụng

Một cút nối nhanh có thể kín khi nằm yên nhưng xì lúc dây bị kéo ngang. Sau khi cấp khí từ từ, kiểm tra quanh đai siết và vùng chốt ghép, đồng thời dịch chuyển dây nhẹ trong phạm vi thao tác bình thường. Nếu xuất hiện bọt tại đầu ống, nên kiểm tra lại cỡ ống và bề mặt cắt thay vì tiếp tục tăng lực siết.

Phân biệt cỡ ống với khả năng cấp khí

Ống 12 mm cho biết kích thước của dây, chưa cho biết lưu lượng đi qua toàn bộ cặp khớp. Khi dụng cụ chạy yếu, cần xem cả chiều dài dây, đầu cái đang dùng, bộ lọc và áp suất lúc tải. Thay riêng đầu đực lớn hơn không bảo đảm khắc phục được chỗ hạn chế nằm ở thiết bị khác.

Chọn cỡ và phụ kiện đi cùng

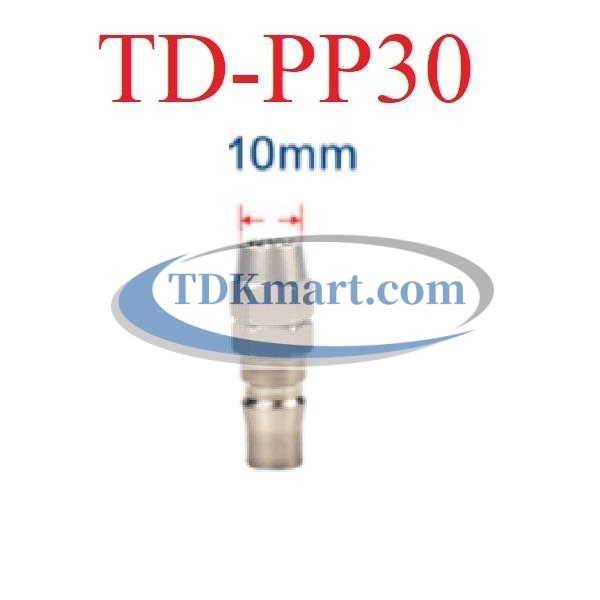

Nếu đổi cỡ phía nối ống, hãy so sánh khớp nối nhanh tự động PP30 và khớp nối nhanh tự động PP20. Khi cần kiểm tra nửa ghép còn lại, có thể xem khớp nối nhanh tự động SP40 và đối chiếu chuẩn chốt thực tế. Việc chọn dây và xử lý nguồn khí có thể thực hiện cùng ống hơi khí nén và bộ lọc khí nén.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Giữ đầu dây 12 mm đồng bộ ngay từ khi đặt hàng giúp việc thay thế tại xưởng đơn giản hơn. KDT PHÚ MỸ/TDKMART.COM hỗ trợ chọn đúng mã TDPP-40 theo cỡ ống và ảnh đầu cái đang sử dụng.
