Khớp nối nhanh khí nén tự động PM20

Mã sản phẩm: TDPM-20

Loại: PKKN-KNNKN-TD-P

Tồn kho:

Còn hàng

Giá: Liên hệ

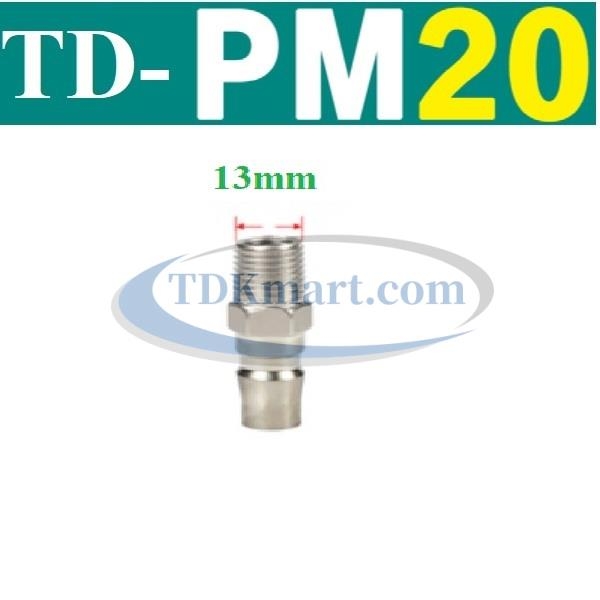

Khớp nối nhanh khí nén tự động PM20 (TDPM-20) là đầu đực ren ngoài PT1/4, dài 40,4 mm. Vật liệu thép carbon mạ niken, mức chịu áp 10 kgf/cm², dùng cho khí nén và ghép với nửa đối diện cùng chuẩn.

Chi tiết sản phẩm
Đánh giá sản phẩm
Hướng dẫn mua hàng

Khớp nối nhanh khí nén tự động PM20 là đầu đực ren ngoài PT1/4, dùng để tạo chốt cắm trên thiết bị có cổng ren trong phù hợp. Đầu nối mang mã TDPM-20 có chiều dài 40,4 mm, thuận tiện cho các mối đấu khí nhỏ cần tháo lắp qua đầu cái.

Có thể lựa chọn thêm các kiểu đấu khác trong dòng khớp nối nhanh khí nén tự động để phù hợp cách đưa khí đến thiết bị.

Thử khóa và thử rò là hai bước khác nhau

Kéo nhẹ kiểm tra khóa sau khi cắm rồi mới cấp khí từ từ để kiểm tra độ kín. Một chốt không rút ra được vẫn có thể rò tại chân ren hoặc vòng làm kín của ổ cái. Khi bảo dưỡng, ngắt nguồn và xử lý áp còn lại trước khi tách, không chỉ dựa vào tên gọi tự động.

Một đầu đực cho dụng cụ có cổng ren nhỏ

Khi dụng cụ đã có cổng ren trong PT1/4, đầu PM20 có thể lắp tại đó để ghép với dây cấp mang ổ cái cùng chuẩn. Cần xem vị trí cổng, không gian cho cờ lê và cách cầm dụng cụ. Đầu nối hơi nhô ra không nên trở thành điểm tì hoặc chịu va đập trong quá trình đặt dụng cụ xuống bàn.

Nhận diện cỡ và vật liệu

Đặc điểm	Thông tin
Mã hàng	TDPM-20
Kiểu đầu	đầu đực ren ngoài
Cỡ ren	PT1/4
Chiều dài	40,4 mm
Vật liệu	Thép carbon mạ niken
Mức chịu áp	10 kgf/cm², xấp xỉ 0,98 MPa
Môi chất sử dụng	Khí nén

Đọc cỡ ren trước khi chọn phụ kiện

PT1/4 là ký hiệu cỡ ren ống, không phải số đo đường kính 6,35 mm của phần ren nhìn thấy. Nếu dụng cụ dùng G1/4 hoặc NPT1/4, phải kiểm tra yêu cầu làm kín và độ tương thích ren cụ thể. Không thử ép các chi tiết khác chuẩn chỉ vì cùng mang con số 1/4.

Giữ chốt sạch khi thay đổi dụng cụ

Đầu đực thường ở lại trên dụng cụ sau khi tháo dây. Bụi mài, mạt kim loại hoặc dầu bẩn dính trên chốt có thể bị đẩy vào ổ cái khi cắm lại. Lau bằng vật liệu sạch, tránh dùng vật cứng cạo vùng tiếp xúc làm kín và không để đầu chốt cắm xuống nền xưởng.

Thực hiện mối ren một lần cho đúng

Kiểm tra ren trong của dụng cụ, xử lý làm kín phù hợp rồi vặn tay thẳng trục. Giữ cờ lê trên lục giác để siết, không tác động lên phần chốt tròn. Nếu phải tháo ra chỉnh lại, vệ sinh vật liệu làm kín cũ trước khi lắp để hạn chế vụn lọt vào đường khí.

Tính khoảng ghép cùng dây cấp

Chiều dài 40,4 mm cần được cộng với phần đầu cái và đường uốn của dây khi đánh giá độ vướng ở tay cầm. Với thao tác liên tục, dây kéo ngang có thể khiến người dùng phải giữ lệch dụng cụ. Cần bố trí dây hợp lý thay vì trông chờ cút nối nhanh tự xoay theo mọi hướng.

Những lựa chọn khi thay đầu dây

Trường hợp thay cả tuyến, nên kiểm tra thêm ống hơi khí nén và van khóa khí nén trước khi chốt đầu nối. Hai cỡ cùng dòng để so sánh là khớp nối nhanh tự động PM40 và khớp nối nhanh tự động PM30. Với phần ghép nhanh đối diện, tham khảo khớp nối nhanh tự động SM20 rồi kiểm tra khả năng khóa và độ kín của cặp thực tế.
