Khớp nối nhanh khí nén tự động SH20

Mã sản phẩm: TDSH-20

Loại: PKKN-KNNKN-TD-S

Tồn kho:
Còn hàng
Giá: Liên hệ

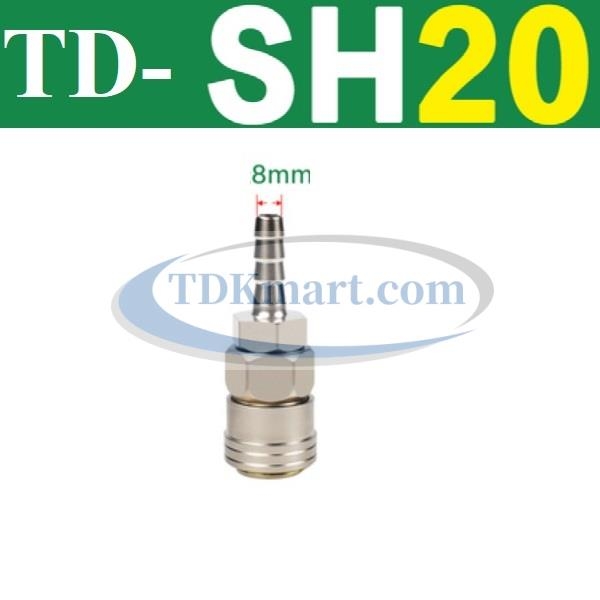

Khớp nối nhanh khí nén tự động SH20 (TDSH-20) là đầu cái đuôi chuột cỡ 8 mm, dài 69,2 mm. Vật liệu thép carbon mạ niken, mức chịu áp 10 kgf/cm², dùng cho khí nén và ghép với nửa đối diện cùng chuẩn.

Khớp nối nhanh khí nén tự động SH20 là đầu cái đuôi chuột cỡ 8 mm, dùng để lồng ống mềm và cố định bằng kẹp thích hợp. Đầu nối mang mã TDSH-20 dài 69,2 mm, tạo ổ nhận chốt đực trên dây cấp, thuận tiện khi cần thay dụng cụ.

Có thể lựa chọn thêm các kiểu đấu khác trong dòng khớp nối nhanh khí nén tự động để phù hợp cách đưa khí đến thiết bị.

Phân loại vị trí rò để sửa gọn

Bọt tại mép ống cần kiểm tra dây và kẹp; bọt tại miệng đầu cái cần kiểm tra chốt hoặc chi tiết làm kín của ổ nhận. Tháo trong trạng thái đã cô lập và xả khí. Không quấn vật liệu làm kín ren lên phần đuôi để che rò, vì đó không phải kiểu mối nối ren.

Chọn đúng kiểu đuôi chuột cỡ 8 mm

SH20 là cỡ 8 mm của đầu cái đuôi chuột. Cách nối là lồng ống lên phần gờ rồi giữ bằng kẹp phù hợp, khác thao tác lắp đai của dòng SP20. Khi thay đầu dây, cần xác định rõ kiểu cơ cấu đang dùng và thử độ vừa của mối lồng, tránh chỉ dựa vào tên gọi chung là đầu cái.

Thông số phục vụ chọn và bố trí

Đặc điểmThông tin
Mã hàngTDSH-20
Kiểu đầuđầu cái đuôi chuột
Cỡ đuôi chuột8 mm
Chiều dài69,2 mm
Vật liệuThép carbon mạ niken
Mức chịu áp10 kgf/cm², xấp xỉ 0,98 MPa
Môi chất sử dụngKhí nén

Đặt ổ cái ở vị trí ít va chạm

Đầu cái dài 69,2 mm có phần vòng áo cần trượt khi tháo chốt. Nếu đầu dây bị kẹp giữa bàn và khung máy, vòng áo có thể chịu lực không mong muốn. Nên chọn chỗ đặt gọn, dễ cầm và tránh để đầu nối tì vào vật cứng trong suốt thời gian cấp khí.

Giữ ống bằng mối lồng đúng và kẹp vừa

Kiểm tra đầu ống còn mềm và không rách, đưa dây lên phần đuôi đến vùng giữ phù hợp rồi cố định bằng kẹp. Kẹp phải phù hợp đường kính ngoài của dây. Không nong ống bằng vật sắc hoặc đốt nóng trực tiếp, vì hư hại ở thành ống có thể khó nhìn thấy ngay sau khi lắp.

Đầu cái tự động nhận chốt như thế nào

Khi dùng chốt đúng chuẩn, cơ cấu ở đầu cái cho phép cắm vào để khóa. Người sử dụng vẫn phải kiểm tra chốt đã được giữ bằng lực kéo nhẹ và quan sát độ kín sau cấp khí. Tên tự động không thay thế việc kiểm tra ghép chắc hoặc biến phụ kiện thành van điều áp.

Kiểm tra đầu dây sau thời gian cuộn cất

Dây được cuộn chặt lâu ngày có thể kéo lệch cổ kẹp khi duỗi ra. Trước khi đưa vào sử dụng, xem lại đoạn ống ngay sau đuôi và thử trạng thái vòng áo. Nếu dây bị xoắn, giải phóng xoắn trước khi cắm để không tạo lực bẻ kéo dài lên cặp khớp nối khí nén.

Những lựa chọn khi thay đầu dây

Trường hợp thay cả tuyến, nên kiểm tra thêm ống hơi khí nén và van khóa khí nén trước khi chốt đầu nối. Hai cỡ cùng dòng để so sánh là khớp nối nhanh tự động SH40 và khớp nối nhanh tự động SH30. Với phần ghép nhanh đối diện, tham khảo khớp nối nhanh tự động PH20 rồi kiểm tra khả năng khóa và độ kín của cặp thực tế.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

KDT PHÚ MỸ/TDKMART.COM hỗ trợ chọn đầu cái TDSH-20 theo ống cỡ 8 mm và ảnh chốt đực, giúp tách rõ nhu cầu đuôi chuột với nhu cầu siết ống.
