Khớp nối nhanh khí nén tự động SH30

Mã sản phẩm: TDSH-30

Loại: PKKN-KNNKN-TD-S

Tồn kho:
Còn hàng
Giá: Liên hệ

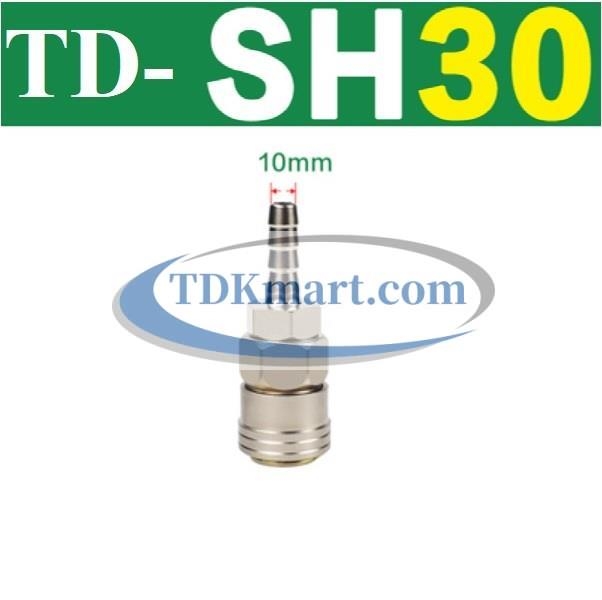

Khớp nối nhanh khí nén tự động SH30 (TDSH-30) là đầu cái đuôi chuột cỡ 10 mm, dài 70,5 mm. Vật liệu thép carbon mạ niken, mức chịu áp 10 kgf/cm², dùng cho khí nén và ghép với nửa đối diện cùng chuẩn.

Khớp nối nhanh khí nén tự động SH30 là đầu cái đuôi chuột cỡ 10 mm, dùng để lồng ống mềm và cố định bằng kẹp thích hợp. Đầu nối mang mã TDSH-30 dài 70,5 mm, tạo ổ nhận chốt đực trên dây cấp, thuận tiện khi cần thay dụng cụ.

Có thể lựa chọn thêm các kiểu đấu khác trong dòng khớp nối nhanh khí nén tự động để phù hợp cách đưa khí đến thiết bị.

Xử lý hiện tượng chốt không khóa chắc

Nếu chốt cắm vào nhưng không được giữ ổn định, dừng cấp khí và kiểm tra độ sạch, tình trạng chốt cùng cơ cấu đầu cái. Không dùng tay giữ chốt tại chỗ để tiếp tục làm việc. Một cút nối nhanh phải giữ được bằng cơ cấu khóa đúng của nó trước khi thử kín.

Kích thước và đặc điểm cần biết

Đặc điểmThông tin
Mã hàngTDSH-30
Kiểu đầuđầu cái đuôi chuột
Cỡ đuôi chuột10 mm
Chiều dài70,5 mm
Vật liệuThép carbon mạ niken
Mức chịu áp10 kgf/cm², xấp xỉ 0,98 MPa
Môi chất sử dụngKhí nén

Bảo dưỡng theo điều kiện xưởng

Tại nơi có bụi và phoi, cần giữ miệng ổ nhận sạch giữa các lần tháo dụng cụ. Khi phát hiện rò tăng dần, xác định nguồn tại ổ nhận hay phần kẹp ống rồi xử lý đúng vùng. Không tự bơm thêm dầu vào đầu cái nếu chưa rõ yêu cầu của phụ kiện và thiết bị phía sau.

Đưa ổ nhận ra cuối dây mềm

Đầu cái ở cuối dây cho phép đổi dụng cụ tại vị trí làm việc mà không tháo mối giữ ống. Phần đuôi chuột nằm phía dây cấp, miệng ổ nhận nằm phía chốt dụng cụ. Cần tránh đặt đầu nối hơi ở chỗ thường bị kéo lê hoặc mắc vào các chi tiết quanh bàn.

Kiểm tra độ vừa của ống với đuôi cỡ 10 mm

Cỡ SH30 là 10 mm. Ống cần đủ mềm và ôm đều phần đuôi, không lồng quá lỏng rồi chỉ dựa vào lực kẹp. Nếu dây đã chai hoặc nứt, nên thay đoạn đầu trước khi lắp. Đầu ống bị nong sau thời gian sử dụng cần được xử lý để không làm sai lệch phép thử độ vừa của mối lồng.

Tổ chức thao tác quanh đầu cái dài 70,5 mm

Phải tính cả chiều dài thân và phần chốt đực khi đang ghép. Ở góc hẹp, dây có thể ép vào vòng áo và làm thao tác rút khó hơn. Hướng đi của ống nên được chọn sao cho người sử dụng tiếp cận được cơ cấu khóa mà không phải bẻ cả đầu dây để lấy chỗ.

Cố định kẹp mà không ép lệch ống

Lồng dây thẳng theo phần đuôi, bố trí kẹp trên vùng giữ và siết phù hợp với loại kẹp. Kiểm tra chu vi tiếp xúc đều, không có mép dây bị cuộn hoặc cắt xước. Sau khi lắp, quan sát lại cả đoạn ống thoát ra để tránh điểm gập ngay sát cổ kẹp.

Đồng bộ đầu nối với đường cấp khí

Để bố trí đồng bộ nhiều điểm dùng khí, có thể cân nhắc khớp nối nhanh tự động SH40 và khớp nối nhanh tự động SH20 cho các cỡ khác. Khớp nối nhanh tự động PH30 là một lựa chọn để đối chiếu phía ghép đực cái, vẫn cần kiểm tra độ phù hợp của hai nửa. Kết hợp lựa chọn với dây hơi xoắn khí nén hoặc súng xịt hơi khí nén theo thiết bị đang sử dụng.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

KDT PHÚ MỸ/TDKMART.COM hỗ trợ chọn TDSH-30 cho dây cỡ 10 mm và đối chiếu đầu đực, giúp bố trí ổ nhận phù hợp với cách thay dụng cụ tại xưởng.
