Oring cord NBR 4.5 mm

Oring Cord NBR 4.5 mm – hồ sơ riêng theo tiết diện

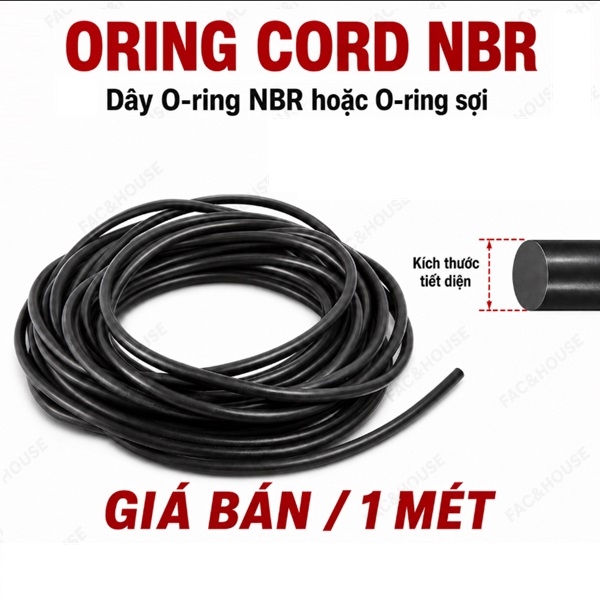

Oring Cord NBR 4.5 mm là dây gioăng cao su nitrile có mặt cắt tròn, cung cấp theo chiều dài để cắt và nối thành vòng. Giá trị 4.5 mm là đường kính sợi nitrile. Đường kính vòng hoàn chỉnh chỉ được xác định sau khi chốt ID hoặc OD.

Trang sản phẩm thuộc danh mục dây Oring Cord NBR.

Dữ liệu rãnh cần thu thập

Ghi chiều rộng, chiều sâu, đường kính trục hoặc lỗ, cạnh sắc và trạng thái bề mặt. Nếu rãnh không phù hợp với CS 4.5 mm, không nên cố dùng dây chỉ vì mẫu cũ có số đo gần.

Kiểm soát mối nối NBR 4.5 mm

• Đợi đủ thời gian liên kết.
• Cắt vuông hai đầu.
• Giữ dây không bị kéo.
• Làm sạch đúng quy trình.
• Đặt hai đầu đồng tâm.

Hệ nối phải phù hợp với NBR; không dùng một loại keo không rõ nguồn gốc cho mọi vật liệu.

Ví dụ tạo vòng NBR có ID 230 mm

Với CS 4.5 mm: OD = 230 + 2 × 4.5 = 239 mm; đường kính trung bình bằng 234.5 mm; chiều dài lý thuyết L0 khoảng 736,7 mm.

Khả năng cắt vòng từ một mét dây

Chưa tính lượng hiệu chỉnh và phần thử mối nối.

Liên kết nội bộ đề xuất

Danh mục trực tiếp: Oring Cord NBR. kiểm tra dải liền kề 4.75 mm; xem size kế cận 4 mm; đối chiếu tiết diện gần 5 mm. Trang cấp trên: Oring Cord tổng và Oring.

Quy trình đo riêng cho mẫu NBR

1. Chụp ảnh vị trí đo.
2. Đánh dấu từng điểm đo.
3. So sánh mẫu với size liền kề.
4. Xác nhận lại CS trên đơn hàng.

FAQ không dùng chung với size khác

Có thể lấy CS làm ID vòng không?

Không, ID phải được xác định riêng.

Chiều dài vòng được tính theo đường nào?

Theo đường tâm của tiết diện dây.

Mối nối cần kiểm tra điểm gì?

Độ đồng tâm, khe, bậc và độ phẳng của vòng.

Có nên đặt mối nối ở cạnh sắc không?

Không nên nếu có thể tránh.

Có thể kéo dây khi đo chiều dài không?

Không, nên để dây ở trạng thái tự do.

Vòng ID 252 mm cần chiều dài lý thuyết bao nhiêu?

L0 = π × (252 + 4.5) ≈ 805,82 mm.

Hoàn tất lựa chọn Oring Cord NBR 4.5 mm

Không thay size chỉ vì hai dây nhìn gần giống nhau. Trang này sử dụng dữ liệu riêng cho tiết diện 4.5 mm.
