Oring

Oring – gioăng cao su tròn dùng trong hệ thống làm kín

Oring, còn được viết là O-ring, ron tròn hoặc gioăng cao su tròn, là chi tiết làm kín có hình vòng và mặt cắt dây tròn. Sản phẩm thường được lắp trong một rãnh định hình để tạo độ ép giữa hai bề mặt, hỗ trợ hạn chế dầu, khí, nước hoặc môi chất đi qua vị trí ghép nối.

Danh mục Oring tại TDKMART.COM được xây dựng theo hướng giúp người mua lựa chọn đúng loại sản phẩm, vật liệu và kích thước. Thay vì chọn một vòng có hình dáng gần giống mẫu cũ, người dùng nên xác định rõ Oring cần dùng thuộc nhóm NBR, Viton/FKM hay Oring cord, sau đó mới tra cứu kích thước phù hợp.

Các nhóm sản phẩm chính gồm:

• Oring cao su NBR: danh mục sản phẩm NBR được phân loại theo từng kích thước ID × CS.
• Oring cao su Viton/FKM: nhóm vòng làm kín bằng cao su fluoroelastomer dành cho các yêu cầu vật liệu phù hợp.
• Oring cord: dây cao su tiết diện tròn dùng để gia công hoặc nối thành vòng theo kích thước cần thiết.

Oring hoạt động như thế nào?

Oring không làm kín chỉ nhờ kích thước vòng. Khi được lắp vào rãnh, tiết diện dây tròn của vòng chịu một mức biến dạng nhất định giữa các bề mặt tiếp xúc. Sự biến dạng này tạo ra lực tiếp xúc hỗ trợ ngăn môi chất đi qua khe ghép.

Hiệu quả làm kín phụ thuộc đồng thời vào nhiều yếu tố:

• Kích thước ID và CS của Oring.
• Vật liệu và cấp hợp chất của vòng.
• Kích thước, hình dạng và chất lượng bề mặt rãnh.
• Khe hở giữa các chi tiết lắp ghép.
• Môi chất tiếp xúc trong quá trình vận hành.
• Nhiệt độ và áp suất tại vị trí làm kín.
• Trạng thái làm kín tĩnh, quay, tịnh tiến hoặc dao động.
• Cách bảo quản, thao tác và lắp đặt Oring.

Vì vậy, hai vòng có cùng màu và cùng đường kính ngoài chưa chắc là cùng một sản phẩm. Ngược lại, hai Oring có cùng kích thước nhưng khác vật liệu cũng không nên được mặc định là có thể thay thế trực tiếp cho nhau.

Ba nhóm Oring chính tại TDKMART.COM

1. Oring cao su NBR

NBR là nhóm cao su nitrile thường được xem xét trong nhiều hệ thống kỹ thuật có dầu, mỡ hoặc môi chất tương thích với hợp chất NBR cụ thể. Đây là một trong những vật liệu Oring phổ biến, nhưng không nên hiểu rằng mọi sản phẩm NBR đều phù hợp với mọi loại dầu, hóa chất hoặc mức nhiệt.

Người mua đã xác định cần vật liệu NBR nên truy cập trực tiếp danh mục Oring cao su NBR theo kích thước. Trang này tập trung vào đặc tính vật liệu NBR, cách đo ID × CS và các URL sản phẩm con theo từng size.

2. Oring cao su Viton/FKM

Viton là tên thương mại thường được sử dụng khi nói đến một số hợp chất FKM. Nhóm này thường được xem xét khi yêu cầu vận hành về nhiệt độ, môi chất hoặc độ bền hóa học khác với phạm vi phù hợp của NBR.

Không nên lựa chọn Viton/FKM chỉ vì suy nghĩ đây là vật liệu “cao cấp hơn” trong mọi trường hợp. Cần đối chiếu đúng môi chất, nhiệt độ, cấp hợp chất và điều kiện của vị trí lắp. Xem các kích thước tại danh mục Oring cao su Viton/FKM.

3. Oring cord – dây cao su tiết diện tròn

Oring cord là dây cao su có mặt cắt tròn, được cung cấp theo tiết diện dây. Dây có thể được cắt và nối thành vòng trong những trường hợp cần đường kính lớn, kích thước không phổ biến hoặc chưa có sẵn vòng đúc liền phù hợp.

Oring cord không hoàn toàn giống Oring đúc liền. Chất lượng mối nối, độ chính xác chiều dài cắt, độ tròn của vòng và điều kiện vận hành đều ảnh hưởng đến khả năng sử dụng. Người mua cần xác định rõ tiết diện dây, vật liệu và chu vi hoặc đường kính vòng trước khi gia công. Xem thêm tại danh mục Oring cord.

Phân biệt Oring đúc liền và Oring nối từ dây

Không nên mặc định Oring nối từ dây có thể thay thế cho vòng đúc liền trong mọi thiết bị. Trước khi sử dụng cần đánh giá vị trí lắp, trạng thái chuyển động, áp suất, môi chất và yêu cầu về mối nối.

Cách đọc kích thước Oring theo ID × CS

TDKMART.COM sử dụng quy ước kích thước ID × CS, đơn vị milimét:

• ID: đường kính trong danh nghĩa của vòng.
• CS: đường kính tiết diện dây tròn.
• OD: đường kính ngoài danh nghĩa.

Đường kính ngoài được kiểm tra theo công thức:

OD = ID + 2 × CS

Ví dụ, Oring 20 × 3 mm có ID 20 mm, CS 3 mm và OD danh nghĩa 26 mm.

Công thức trên giúp kiểm tra lại cách đọc tên sản phẩm, nhưng chưa đủ để xác nhận vòng phù hợp với thiết bị. ID không phải lúc nào cũng bằng đường kính trục và OD không phải lúc nào cũng bằng đường kính lỗ. Quan hệ giữa vòng, trục, lỗ và rãnh phụ thuộc vào thiết kế của cụm làm kín.

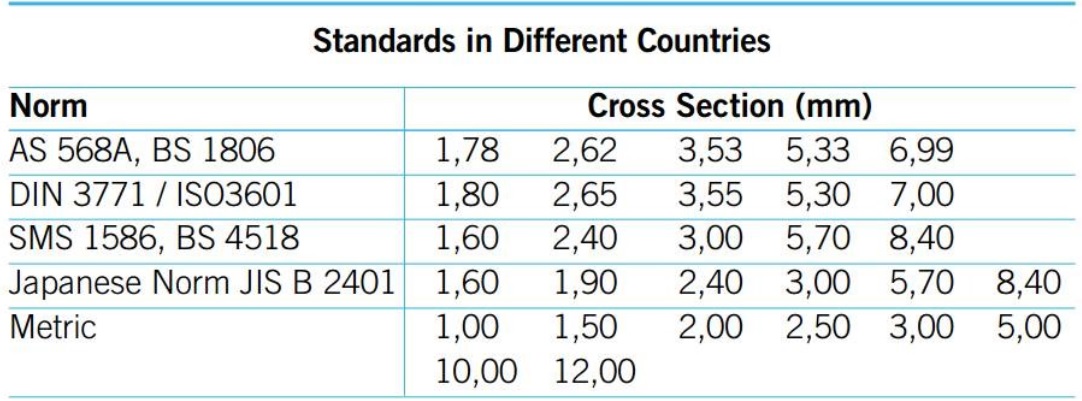

Các hệ kích thước và tiêu chuẩn Oring

Oring có thể được xác định bằng kích thước hệ mét, kích thước inch, mã tiêu chuẩn hoặc mã riêng của nhà sản xuất. Một số tài liệu kỹ thuật có thể tham chiếu các hệ tiêu chuẩn như ISO 3601, AS568 hoặc JIS B 2401.

Khi tra cứu theo tiêu chuẩn, không nên chỉ chuyển đổi một con số từ inch sang milimét rồi chọn size gần nhất. Cần kiểm tra đầy đủ mã vòng, dung sai, tiết diện, vật liệu và yêu cầu của tài liệu kỹ thuật gốc.

Đối với vòng cũ không còn mã, nên ghi lại:

• Đường kính trong đo được.
• Tiết diện dây đo tại nhiều vị trí.
• Đường kính ngoài dùng để kiểm tra chéo.
• Tình trạng kéo giãn, mòn, dẹt hoặc phồng.
• Kích thước rãnh nếu có thể đo được.
• Môi chất và điều kiện vận hành của thiết bị.

Chọn Oring theo điều kiện sử dụng

Làm kín tĩnh

Đây là trường hợp các bề mặt chính không chuyển động tương đối trong quá trình vận hành. Cần kiểm tra hình dạng rãnh, mức ép, áp suất, khe hở và hướng tác động của môi chất.

Làm kín chuyển động tịnh tiến

Oring có thể tiếp xúc với bề mặt chuyển động qua lại. Ngoài kích thước và vật liệu, cần chú ý ma sát, bôi trơn, chất lượng bề mặt, tốc độ chuyển động và nguy cơ vòng bị xoắn hoặc mài mòn.

Làm kín chuyển động quay

Không nên mặc định mọi Oring đều phù hợp để làm kín trục quay. Tốc độ, ma sát, nhiệt sinh ra và thiết kế rãnh cần được đánh giá riêng. Một số vị trí quay có thể cần loại phớt chuyên dụng thay vì Oring thông thường.

Làm kín mặt bích, nắp và đầu nối

Cần xác định vòng được lắp theo hướng ép mặt, ép hướng kính hay trong một rãnh có hình học riêng. Chọn vòng chỉ dựa trên đường kính lỗ hoặc đường kính trục có thể dẫn đến sai ID, sai CS hoặc sai mức biến dạng.

Quy trình chọn nhóm Oring phù hợp

1. Xác định sản phẩm cần là vòng đúc liền hay Oring cord.
2. Xác định vật liệu từ bản vẽ, mã thiết bị hoặc yêu cầu kỹ thuật.
3. Xác định quy ước kích thước: ID × CS, inch, hệ mét hoặc mã tiêu chuẩn.
4. Kiểm tra điều kiện vận hành: môi chất, nhiệt độ, áp suất và chuyển động.
5. Kiểm tra rãnh lắp: kích thước, khe hở, bề mặt và cạnh sắc.
6. Chọn đúng danh mục vật liệu trước khi tra cứu URL sản phẩm theo size.
7. Đối chiếu lại toàn bộ dữ liệu trước khi đặt hàng hoặc lắp thử.

Những lỗi phổ biến khi tìm mua Oring

• Chỉ gửi ảnh và yêu cầu chọn vòng giống hình.
• Chỉ cung cấp đường kính ngoài nhưng không có tiết diện dây.
• Nhầm đường kính ngoài thành đường kính trong.
• Đo vòng khi đang bị kéo hoặc còn nằm trong rãnh.
• Làm tròn kích thước thập phân sang size nguyên gần nhất.
• Xác định vật liệu dựa trên màu đen, nâu hoặc xanh.
• Cho rằng NBR và Viton/FKM cùng size có thể thay thế trực tiếp.
• Không cung cấp môi chất, nhiệt độ hoặc trạng thái chuyển động.
• Dùng vòng cũ đã biến dạng làm chuẩn duy nhất.
• Không kiểm tra kích thước và tình trạng rãnh lắp.

Thông tin nên chuẩn bị khi yêu cầu tư vấn Oring

Để quá trình tra cứu nhanh và hạn chế nhầm sản phẩm, nên cung cấp:

• Tên thiết bị và vị trí cần làm kín.
• ID, CS và OD kiểm tra của vòng.
• Vật liệu được yêu cầu trên bản vẽ hoặc tài liệu.
• Môi chất tiếp xúc trực tiếp.
• Nhiệt độ và áp suất vận hành.
• Vị trí làm kín tĩnh hay có chuyển động.
• Ảnh vòng cũ kèm hình ảnh thước đo.
• Bản vẽ rãnh hoặc mã tiêu chuẩn nếu có.
• Số lượng cần sử dụng.

Câu hỏi thường gặp về Oring

Oring và O-ring có phải là một sản phẩm không?

Có. Đây là hai cách viết thường gặp của vòng làm kín có mặt cắt tròn.

Gioăng cao su tròn có phải lúc nào cũng là Oring không?

Không nên kết luận chỉ dựa trên tên gọi. Cần kiểm tra hình dạng, tiết diện, vật liệu và vị trí sử dụng thực tế.

Oring được ghi theo đường kính trong hay đường kính ngoài?

Danh mục tại TDKMART.COM sử dụng quy ước ID × CS, trong đó ID là đường kính trong và CS là tiết diện dây.

Cùng kích thước nhưng khác vật liệu có dùng thay nhau được không?

Không mặc định. Khả năng sử dụng phụ thuộc vào môi chất, nhiệt độ, áp suất, chuyển động và cấp hợp chất cụ thể.

Có thể chọn Oring bằng màu sắc không?

Không nên. Màu sắc không phải phương pháp xác định vật liệu đáng tin cậy.

Khi nào nên dùng Oring cord?

Oring cord có thể được xem xét khi cần vòng đường kính lớn hoặc kích thước không có sẵn. Vị trí mối nối và điều kiện vận hành phải được kiểm tra riêng.

Đúng ID và CS có chắc chắn lắp được không?

Chưa chắc chắn. Cần kiểm tra thêm vật liệu, thiết kế rãnh, khe hở và điều kiện làm việc.

Nên bắt đầu tìm sản phẩm từ đâu?

Trước hết hãy chọn đúng nhóm Oring NBR, Oring Viton/FKM hoặc Oring cord, sau đó mới tra cứu kích thước cụ thể.

Tra cứu Oring theo đúng loại, vật liệu và kích thước

Để hạn chế chọn sai, không nên bắt đầu từ màu sắc hoặc một đường kính đơn lẻ. Hãy xác định loại Oring, vật liệu, quy ước kích thước và điều kiện vận hành trước khi chọn sản phẩm.

TDKMART.COM phân tách từng nhóm vật liệu và từng URL kích thước để người dùng có thể kiểm tra thông số rõ ràng. Khi vòng cũ đã biến dạng hoặc không còn mã, nên cung cấp thêm ảnh đo, bản vẽ rãnh và thông tin thiết bị để có cơ sở đối chiếu chính xác hơn.
