Oring Cord – Dây Gioăng Cao Su Tròn NBR

Oring Cord NBR là gì?

Oring Cord NBR là dây gioăng cao su nitrile có mặt cắt tròn, được cung cấp theo mét và phân loại theo đường kính tiết diện dây CS. Dây có thể được cắt theo chiều dài tính toán, sau đó nối hai đầu để tạo thành vòng làm kín có đường kính phù hợp với rãnh lắp.

Danh mục này tập trung riêng vào dây gioăng cao su tròn NBR, giúp người mua tra cứu trực tiếp từng tiết diện từ 1.78 mm đến 30 mm. Trường hợp cần so sánh cả NBR và Viton/FKM, hãy xem danh mục Oring Cord tổng.

Oring Cord NBR thường được xem xét khi cần gia công vòng đường kính lớn, kích thước không có sẵn hoặc cần một chiều dài dây cụ thể để bảo trì thiết bị. Tuy nhiên, dây nối không mặc nhiên thay thế được Oring đúc liền trong mọi điều kiện. Cần kiểm tra vật liệu, CS, rãnh lắp, môi chất và yêu cầu đối với mối nối trước khi sử dụng.

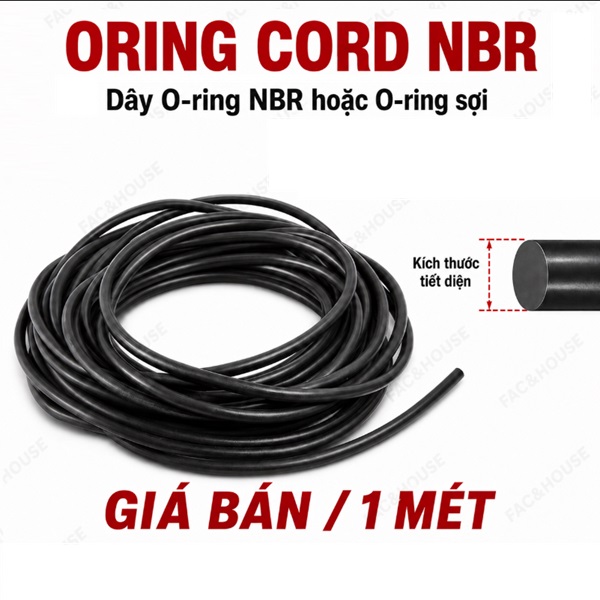

Đặc điểm nhận diện dây Oring Cord NBR

• Vật liệu thuộc nhóm cao su nitrile NBR.
• Hình dạng dây dài, mặt cắt tròn.
• Kích thước được xác định bằng tiết diện CS, đơn vị milimét.
• Thông thường được bán theo mét dài.
• Có thể cắt và nối thành vòng theo đường kính yêu cầu.
• Cần sử dụng phương pháp nối tương thích với hợp chất NBR.

Không nên xác định dây NBR chỉ bằng màu đen hoặc độ mềm khi bóp bằng tay. Nhiều vật liệu đàn hồi khác có thể có màu và cảm giác bề mặt tương tự. Việc xác nhận nên dựa vào tên hàng, mã sản phẩm, nhãn vật liệu hoặc dữ liệu từ nhà cung cấp.

Khi nào nên xem xét sử dụng Oring Cord NBR?

Dây Oring NBR phù hợp để xem xét trong các trường hợp:

• Thiết bị yêu cầu dây làm kín bằng cao su nitrile.
• Cần tạo vòng có đường kính lớn hoặc kích thước không phổ biến.
• Không tìm được Oring NBR đúc liền đúng kích thước.
• Vị trí làm kín chủ yếu ở trạng thái tĩnh.
• Môi chất đã được xác nhận tương thích với hợp chất NBR sử dụng.
• Có thể kiểm soát chính xác chiều dài cắt và chất lượng mối nối.

NBR thường được xem xét trong nhiều hệ thống có dầu hoặc mỡ phù hợp. Tuy nhiên, không nên hiểu rằng mọi loại NBR đều sử dụng được với mọi loại dầu, nhiên liệu, phụ gia hoặc dung môi. Phải đối chiếu đúng môi chất và cấp hợp chất trước khi lắp.

Khi nào không nên tự chọn dây NBR?

• Không xác định được vật liệu ban đầu của vòng làm kín.
• Thiết bị quy định bắt buộc sử dụng vòng đúc liền.
• Vị trí có chuyển động quay hoặc tịnh tiến liên tục.
• Rò rỉ có thể gây mất an toàn hoặc hư hỏng nghiêm trọng.
• Môi chất là hỗn hợp có thành phần chưa xác định.
• Không có dụng cụ cắt vuông và đồ gá giữ hai đầu dây đồng tâm.
• Không biết chính xác tiết diện CS hoặc kích thước rãnh.

Cách chọn đúng tiết diện CS của Oring Cord NBR

CS là đường kính của mặt cắt tròn trên dây. Ví dụ, Oring Cord NBR 6 mm có tiết diện danh nghĩa 6 mm. Đây không phải đường kính trong hoặc đường kính ngoài của vòng sau khi nối.

Ưu tiên thông số trên bản vẽ

Nếu bản vẽ hoặc tài liệu thiết bị ghi rõ CS, nên chọn đúng thông số đó. Không tự chuyển đổi sang tiết diện gần nhất chỉ vì sản phẩm dễ mua hơn.

Đo dây mẫu tại nhiều vị trí

Dùng thước cặp kẹp nhẹ thân dây và đo ít nhất ba điểm. Không đo tại mối nối, điểm bị mòn, vết cắt hoặc vị trí đã ép dẹt lâu ngày. Nếu các số đo chênh lệch lớn, mẫu cũ có thể không còn phản ánh đúng kích thước ban đầu.

Không làm tròn tiết diện thập phân

Các CS như 1.78 mm, 2.62 mm, 3.53 mm, 5.34 mm, 8.4 mm và 12.7 mm cần được giữ nguyên. Ví dụ, dây 3.53 mm không nên tự thay bằng 3.5 mm hoặc 3.6 mm nếu chưa kiểm tra rãnh và mức ép.

Kiểm tra lại rãnh lắp

Cần đo chiều rộng, chiều sâu, hình dạng rãnh và khe hở của cụm lắp. Không chọn CS chỉ dựa trên chiều rộng rãnh hoặc đường kính trục. Quan hệ giữa dây và rãnh còn phụ thuộc vào thiết kế làm kín cụ thể.

Cách tính chiều dài dây NBR cần cắt

Chiều dài lý thuyết nên được tính theo đường tâm tiết diện dây:

• ID: đường kính trong của vòng cần tạo.
• OD: đường kính ngoài của vòng cần tạo.
• CS: tiết diện dây.
• Dm: đường kính trung bình qua tâm tiết diện.
• L0: chiều dài lý thuyết.

Dm = ID + CS

L0 = π × Dm

Ví dụ, cần tạo vòng có ID 400 mm bằng Oring Cord NBR CS 8 mm:

• Dm = 400 + 8 = 408 mm.
• L0 = 3.1416 × 408 = 1.281,8 mm.

Kết quả trên là chiều dài hình học. Chiều dài cắt thực tế có thể cần hiệu chỉnh theo dụng cụ, quy trình nối và đặc tính của dây. Nên thử nghiệm trên mẫu trước khi gia công số lượng lớn.

Kiểm soát mối nối trên dây NBR

1. Cắt hai đầu dây vuông góc, không xé hoặc dùng lưỡi cùn.
2. Không kéo căng dây trong lúc đo chiều dài.
3. Làm sạch đầu cắt bằng phương pháp phù hợp với hệ keo sử dụng.
4. Đặt hai đầu dây thẳng tâm, không lệch bậc.
5. Dùng đúng lượng chất kết dính, tránh tạo cục cứng bên ngoài.
6. Giữ cố định đủ thời gian đóng rắn.
7. Kiểm tra vòng không bị xoắn và mối nối không có khe hở.

Không nên dùng chung một loại keo cho mọi vật liệu cao su. Hệ chất kết dính phải phù hợp với NBR và điều kiện môi chất. Trong ứng dụng quan trọng, nên sử dụng vòng được nối hoặc lưu hóa bằng quy trình chuyên nghiệp.

Dấu hiệu vòng nối từ dây NBR có thể chưa đạt

• Mối nối bị lệch tâm hoặc tạo bậc rõ rệt.
• Chu vi vòng bị méo, không nằm phẳng.
• Keo tràn tạo điểm cứng trên bề mặt làm kín.
• Hai đầu dây còn khe hở hoặc liên kết không kín.
• Tiết diện tại mối nối nhỏ hoặc lớn hơn phần dây nguyên.
• Vòng bị kéo căng quá mức khi đặt vào rãnh.
• Mối nối nằm đúng tại vị trí phải uốn hoặc kéo mạnh khi lắp.

So sánh Oring Cord NBR với vòng Oring NBR đúc liền

Nếu có sẵn vòng đúc liền đúng kích thước, vật liệu và điều kiện kỹ thuật, có thể tham khảo danh mục Oring cao su NBR. Không nên chuyển sang dây nối chỉ để thay thế tạm thời khi thiết bị không cho phép.

So sánh Oring Cord NBR và Oring Cord Viton

NBR và Viton/FKM là hai nhóm vật liệu khác nhau. NBR thường được xem xét trong các điều kiện dầu và mỡ phù hợp; Viton/FKM thường được cân nhắc khi môi chất hoặc nhiệt độ yêu cầu loại fluoroelastomer tương thích.

Không nên thay đổi vật liệu chỉ vì hai dây có cùng CS. Khi điều kiện vận hành yêu cầu FKM, hãy xem Oring Cord – Dây Gioăng Cao Su Tròn Viton.

Danh sách Oring Cord NBR theo tiết diện CS

Chọn trực tiếp sản phẩm theo đúng đường kính tiết diện dây:

Câu hỏi thường gặp về Oring Cord NBR

Oring Cord NBR được bán theo vòng hay theo mét?

Sản phẩm dây thường được tính theo mét dài. Cần kiểm tra quy cách bán cụ thể trên từng URL sản phẩm.

Có thể chọn dây NBR chỉ theo đường kính rãnh không?

Không nên. Cần xác định chính xác CS, hình dạng rãnh, kích thước vòng và điều kiện vận hành.

Có thể dùng NBR thay cho Viton nếu cùng CS không?

Không mặc định. Hai vật liệu có đặc tính khác nhau và phải được kiểm tra theo môi chất, nhiệt độ và yêu cầu kỹ thuật.

Dây NBR 5 mm có nghĩa là vòng có ID 5 mm không?

Không. Số 5 mm là đường kính tiết diện dây CS, không phải đường kính trong của vòng.

Có nên nối dây bằng cách cắt chéo hai đầu không?

Phương pháp nối phụ thuộc quy trình gia công. Với nối đầu thông thường, cần dụng cụ và hướng dẫn phù hợp; không tự thay đổi kiểu cắt nếu chưa được kiểm chứng.

Mối nối dây NBR nên đặt ở đâu?

Nên bố trí tại vùng ít chịu kéo, uốn hoặc biến dạng bất lợi nhất theo thiết kế rãnh. Không đặt tùy tiện theo vị trí dễ thao tác.

Có thể dùng mẫu cũ đã dẹt để chọn CS không?

Không nên dùng làm căn cứ duy nhất. Cần đo nhiều điểm và kiểm tra thêm rãnh hoặc tài liệu thiết bị.

Khi nào nên chọn Oring NBR đúc liền?

Khi có đúng ID, CS, vật liệu và điều kiện kỹ thuật, vòng đúc liền thường được ưu tiên hơn vòng tự nối từ dây.

Tra cứu Oring Cord NBR đúng tiết diện

Để chọn đúng sản phẩm, hãy xác định theo thứ tự: vật liệu NBR → tiết diện CS → đường kính vòng → chiều dài dây → phương pháp nối → điều kiện vận hành. Mỗi URL trong bảng là một tiết diện riêng và không nên thay thế bằng size gần nếu chưa kiểm tra rãnh.

Khi cần đánh giá lại giữa vòng đúc liền và vòng nối từ dây, hãy quay về danh mục Oring Cord – Dây Gioăng Cao Su Tròn để đối chiếu cấu tạo, công thức và giới hạn sử dụng.
