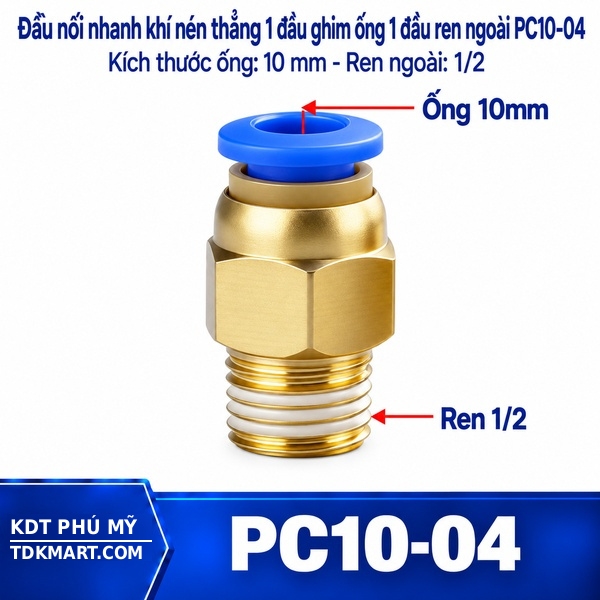

Đầu nối nhanh khí nén thẳng ống 10- Ren ngoài 1/2

Đầu nối nhanh khí nén ống 10 mm ren ngoài 1/2 thuộc kiểu thân thẳng, gồm đầu ghim nhận ống OD 10 mm và đầu ren ngoài lắp vào cổng ren trong 1/2. Công dụng chính là nối tuyến ống với thiết bị theo phương thẳng mà không cần thêm đầu chuyển hướng.

Cổng 1/2 trên máy dập

Đối với cổng 1/2, cần tách riêng ký hiệu hoặc tài liệu của máy dập thay vì ước lượng theo đường kính ngoài. Không xem hai cỡ là tương đương một ren gần giống; nếu thân chỉ vào vài vòng rồi kẹt, dừng lại và kiểm tra bước ren trước khi tiếp tục.

Ghi nhận kích thước tại bộ phân phối cổng lớn

Tháo ống tại bộ phân phối cổng lớn

Trên công việc tháo tại bộ phân phối cổng lớn, nên đo lại trạng thái đã xả áp theo quy trình của hệ thống. Ấn vòng nhả đều rồi rút ống 10 mm theo phương trục; tránh mặc định bằng cách giật chéo vì thao tác đó có thể làm hỏng bề mặt ống.

Giữ đúng chức năng của đầu nối

Tại quyết định thay thế, nên bắt đầu bằng đúng chức năng cần giải quyết. Nếu chỉ nối ống 10 mm vào cổng 1/2, thân thẳng là một lựa chọn; nếu cần đổi hướng, chia nhánh hoặc đổi vật liệu, tránh chọn theo thói quen một sản phẩm chỉ vì nó có một kích thước giống nhau.

Ghi chú 3 cho máy dập

Trường hợp cổng 1/2 đã được thay trong một lần cải tạo trước, nên xem lại tài liệu của thiết bị mới. Ren 1/2 không đồng nghĩa phải dùng ống lớn, nên thông tin cũ trên phụ kiện tháo ra không phải lúc nào cũng phản ánh đúng cổng đang có.

Đầu ống 10 mm sau lần bảo trì

Ngay tại đầu ống 10 mm, nên xác nhận trước độ tròn, mặt cắt và vùng từng nằm trong cơ cấu giữ. Nếu thấy rãnh sâu hoặc méo, cắt bỏ phần hư; trước lúc ghim ống, đo lại chiều dài để tuyến ống 10 mm không bị kéo căng.

Quan sát khi máy dập vận hành

Khi thay thế tại lần chạy thử của máy dập, phải nhận diện hai vùng kín riêng biệt. Vùng ren 1/2 được quan sát quanh cổng, còn vùng ghim được theo dõi tại ống 10 mm; khi bố trí tuyến, xem tuyến có rung, cọ cạnh hoặc kéo lệch thân hay không.

Ghi chú 5 cho máy dập

Nếu đầu ống 10 mm phải cắt ngắn, khoảng bù còn lại của ống 10 mm cần được kiểm tra ngay. Kiểm tra cổng trước khi chọn để thân không trở thành điểm chịu lực khi máy dập chuyển động.

Khả năng tiếp cận sau khi hoàn thiện máy

Quanh kế hoạch bảo trì máy dập, cần ưu tiên cách nhận diện bộ phân phối cổng lớn sau khi các tấm che đã lắp lại. Kiểm tra cổng trước khi chọn; tiếp theo, thử thao tác vòng nhả và vị trí cờ lê để chắc rằng lần sửa sau không phải tháo thêm chi tiết chỉ vì thiếu khoảng trống.

Hướng của ống 10 mm

Trong tuyến ống 10 mm, cần kiểm tra trước hướng rời của ống 10 mm trước khi quyết định dùng thân thẳng. Vùng gần nguồn khiến khoảng chạy theo trục trở thành yếu tố thực tế; trước khi vận hành, nếu ống buộc phải rẽ sát cổng 1/2, kiểu co đáng cân nhắc hơn.

Ghi chú 7 cho máy dập

Riêng tổ hợp 10 mm – 1/2 ở bộ phân phối cổng lớn, ảnh chụp trước khi tháo giúp xác định lại hướng tuyến nếu máy dập có nhiều cổng sát nhau. Ghi chú này phục vụ bảo trì, không dùng để thay cho việc xác nhận cỡ ren.

Trình tự lắp quanh bộ phân phối cổng lớn

Khi xử lý quá trình lắp tại bộ phân phối cổng lớn, nên ghi nhận việc giữ thân thẳng tâm. Kiểm tra cổng trước khi chọn; sau bước nhận diện, đưa ống 10 mm vào đầu ghim theo trục và kéo nhẹ xác nhận thay vì vừa ghim vừa dùng ống để xoay thân.

Vật liệu ống cho ống 10 mm

Với lựa chọn vật liệu cho ống 10 mm, ống tham khảo gồm PU, PE, PA/Nylon tùy loại ống và điều kiện sử dụng. Cần xem xét môi trường thực tế của máy dập; không dùng cảm giác thông số của dòng Inox 304 sang thân nhựa chỉ vì trùng OD 10 mm và ren 1/2.

Đường tham khảo từ bộ phân phối cổng lớn

Khi xem lại phương án cho máy dập, có thể đi từ nhóm đầu nối thẳng một đầu ghim ống và một đầu ren ngoài, ống 10 mm với ren 3/8, ống 10 mm với ren 1/4, kiểu co ren ngoài khi cần đổi hướng. Với bộ phân phối cổng lớn, ưu tiên vẫn là đúng OD 10 mm, đúng cổng 1/2 và đúng hướng đi của ống 10 mm.

Tình huống riêng của máy dập

Ở máy dập, bộ phân phối cổng lớn được xem như điểm chuyển từ ống 10 mm sang thiết bị nhận. Với OD 10 mm, độ cứng của tuyến và khoảng trống vùng gần nguồn quyết định thân nối có nằm tự nhiên hay bị kéo lệch. Ren 1/2 chỉ được chọn sau khi cổng nhận đã được xác nhận; cách tiếp cận này tránh việc mua theo phụ kiện tháo ra trong trường hợp máy từng được cải tạo.

Nếu giữ nguyên ống 10 mm nhưng thay thiết bị

Khi thiết bị tại bộ phân phối cổng lớn được thay mà ống 10 mm vẫn giữ nguyên, phía ống 10 mm có thể không đổi nhưng phía ren 1/2 phải được kiểm tra lại từ đầu. Nếu cổng mới khác cổng cũ, nên chọn tổ hợp trực tiếp phù hợp thay vì xếp thêm nhiều đầu chuyển. Cách làm này giúp người bảo trì đọc tuyến rõ hơn và giảm số điểm phải kiểm tra khi có rò.

Ảnh hưởng của vùng gần nguồn

Đặc điểm vùng gần nguồn làm thay đổi cách bố trí quanh bộ phân phối cổng lớn. Người lắp cần thử đường đi của ống 10 mm khi chưa ghim để biết tuyến có chạm tấm che, cạnh khung hoặc vùng chuyển động của máy dập hay không. Sau đó mới cố định thân tại cổng 1/2; thứ tự này tránh tình trạng ren đã siết xong nhưng ống buộc phải uốn gấp để tới vị trí.

Cách ghi nhận cho lần sửa kế tiếp

Hồ sơ bảo trì của máy dập nên ghi rõ ba dữ kiện: bộ phân phối cổng lớn, ống OD 10 mm và ren 1/2. Nếu có nhiều tuyến tương tự, bổ sung chức năng của ống 10 mm sẽ hữu ích hơn chỉ ghi màu ống. Lần thay sau, kỹ thuật viên có thể chuẩn bị đúng phụ kiện trước khi dừng máy và không cần tháo thử một đầu nối khác để so sánh.

Điểm dừng khi phát hiện bất thường

Nếu ống 10 mm không vào đầu ghim theo phương thẳng, cổng 1/2 bắt ren không đều hoặc thân bị ống 10 mm kéo lệch, nên dừng thao tác tại bộ phân phối cổng lớn. Kiểm tra cổng trước khi chọn rồi xử lý nguyên nhân thay vì tăng lực. Với máy dập, một lỗi lắp nhỏ ở vị trí này có thể làm việc kiểm tra sau đó khó hơn vì ren 1/2 không đồng nghĩa phải dùng ống lớn.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Khi cần thay đầu nối tại bộ phân phối cổng lớn, khách hàng có thể cung cấp ống OD 10 mm, cổng ren 1/2 và hình ảnh vị trí trên máy dập để KDT PHÚ MỸ hỗ trợ nhận diện sản phẩm phù hợp trước khi đặt hàng.
