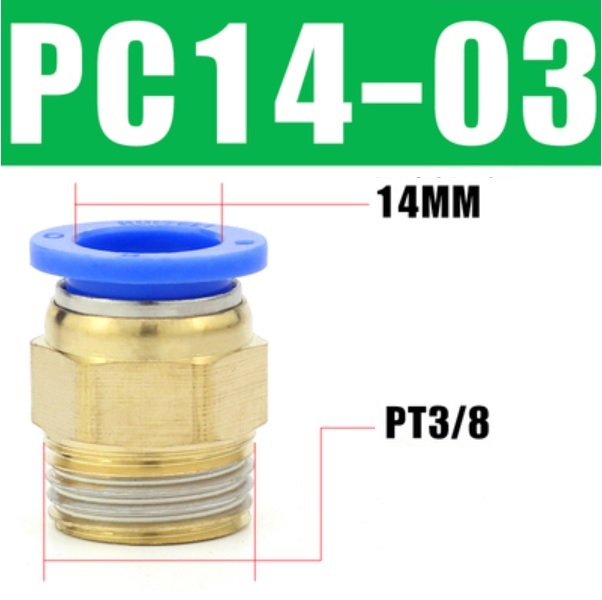

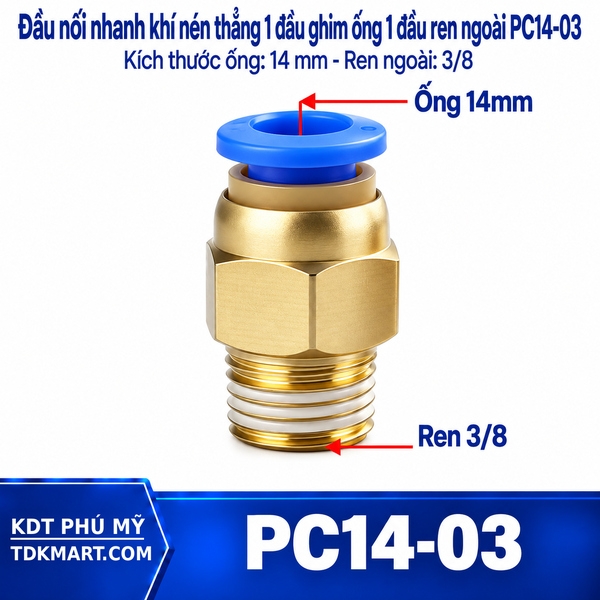

Đầu nối nhanh khí nén thẳng ống 14- Ren ngoài 3/8

Đầu nối thẳng khí nén cho ống 14 mm, ren ngoài 3/8 là phụ kiện có một đầu cắm nhanh và một đầu ren. Phía ghim giữ ống OD 14 mm, còn phần ren ngoài 3/8 lắp vào cổng ren trong của thiết bị, phù hợp với tuyến ống cần đi thẳng.

Khả năng tiếp cận sau khi hoàn thiện máy

Ngay tại kế hoạch bảo trì máy đóng gói, nên đo lại cách nhận diện van điều khiển sau khi các tấm che đã lắp lại. Tránh xoắn thân; kế tiếp, thử thao tác vòng nhả và vị trí cờ lê để chắc rằng lần sửa sau không phải tháo thêm chi tiết chỉ vì thiếu khoảng trống.

Ghi nhận kích thước tại van điều khiển

Hướng của đường 14 mm tới van

Khi thay thế tại tuyến đường 14 mm tới van, nên bắt đầu bằng hướng rời của ống 14 mm trước khi quyết định dùng thân thẳng. Không gian cờ lê vừa phải khiến khoảng chạy theo trục trở thành yếu tố thực tế; trước khi siết hoàn tất, nếu ống buộc phải rẽ sát cổng 3/8, kiểu co đáng cân nhắc hơn.

Trình tự lắp quanh van điều khiển

Quanh quá trình lắp tại van điều khiển, nên xác nhận trước việc giữ thân thẳng tâm. Tránh xoắn thân; trong lần bảo trì, đưa ống 14 mm vào đầu ghim theo trục và kéo nhẹ xác nhận thay vì vừa ghim vừa dùng ống để xoay thân.

Ghi chú 3 cho máy đóng gói

Trường hợp cổng 3/8 đã được thay trong một lần cải tạo trước, nên xem lại tài liệu của thiết bị mới. Ren 3/8 cần dễ kiểm tra, nên thông tin cũ trên phụ kiện tháo ra không phải lúc nào cũng phản ánh đúng cổng đang có.

Vật liệu ống cho đường 14 mm tới van

Trong lựa chọn vật liệu cho đường 14 mm tới van, ống tham khảo gồm PU, PE, PA/Nylon tùy loại ống và điều kiện sử dụng. Phải nhận diện môi trường thực tế của máy đóng gói; không dùng cảm giác thông số của dòng Inox 304 sang thân nhựa chỉ vì trùng OD 14 mm và ren 3/8.

Cổng 3/8 trên máy đóng gói

Với cổng 3/8, cần kiểm tra trước ký hiệu hoặc tài liệu của máy đóng gói thay vì ước lượng theo đường kính ngoài. Không xem hai cỡ là tương đương một ren gần giống; nếu thân chỉ vào vài vòng rồi kẹt, dừng lại và kiểm tra bước ren trước khi tiếp tục.

Ghi chú 5 cho máy đóng gói

Nếu đầu ống 14 mm phải cắt ngắn, khoảng bù còn lại của đường 14 mm tới van cần được kiểm tra ngay. Tránh xoắn thân để thân không trở thành điểm chịu lực khi máy đóng gói chuyển động.

Tháo ống tại van điều khiển

Ở công việc tháo tại van điều khiển, nên ghi nhận trạng thái đã xả áp theo quy trình của hệ thống. Ấn vòng nhả đều rồi rút ống 14 mm theo phương trục; tránh mặc định bằng cách giật chéo vì thao tác đó có thể làm hỏng bề mặt ống.

Giữ đúng chức năng của đầu nối

Đối với quyết định thay thế, cần xem xét đúng chức năng cần giải quyết. Nếu chỉ nối ống 14 mm vào cổng 3/8, thân thẳng là một lựa chọn; nếu cần đổi hướng, chia nhánh hoặc đổi vật liệu, tránh chọn theo thói quen một sản phẩm chỉ vì nó có một kích thước giống nhau.

Ghi chú 7 cho máy đóng gói

Riêng tổ hợp 14 mm – 3/8 ở van điều khiển, ảnh chụp trước khi tháo giúp xác định lại hướng tuyến nếu máy đóng gói có nhiều cổng sát nhau. Ghi chú này phục vụ bảo trì, không dùng để thay cho việc xác nhận cỡ ren.

Đầu ống 14 mm sau lần bảo trì

Trên đầu ống 14 mm, phải làm rõ độ tròn, mặt cắt và vùng từng nằm trong cơ cấu giữ. Nếu thấy rãnh sâu hoặc méo, cắt bỏ phần hư; sau bước nhận diện, đo lại chiều dài để tuyến đường 14 mm tới van không bị kéo căng.

Quan sát khi máy đóng gói vận hành

Tại lần chạy thử của máy đóng gói, cần tách riêng hai vùng kín riêng biệt. Vùng ren 3/8 được quan sát quanh cổng, còn vùng ghim được theo dõi tại ống 14 mm; sau đó, xem tuyến có rung, cọ cạnh hoặc kéo lệch thân hay không.

Đường tham khảo từ van điều khiển

Khi xem lại phương án cho máy đóng gói, có thể đi từ nhóm đầu nối thẳng một đầu ghim ống và một đầu ren ngoài, ống 14 mm với ren 1/2, ống 14 mm với ren 1/4, kiểu co ren ngoài khi cần đổi hướng. Với van điều khiển, ưu tiên vẫn là đúng OD 14 mm, đúng cổng 3/8 và đúng hướng đi của đường 14 mm tới van.

Tình huống riêng của máy đóng gói

Ở máy đóng gói, van điều khiển được xem như điểm chuyển từ đường 14 mm tới van sang thiết bị nhận. Với OD 14 mm, độ cứng của tuyến và khoảng trống không gian cờ lê vừa phải quyết định thân nối có nằm tự nhiên hay bị kéo lệch. Ren 3/8 chỉ được chọn sau khi cổng nhận đã được xác nhận; cách tiếp cận này tránh việc mua theo phụ kiện tháo ra trong trường hợp máy từng được cải tạo.

Nếu giữ nguyên đường 14 mm tới van nhưng thay thiết bị

Khi thiết bị tại van điều khiển được thay mà đường 14 mm tới van vẫn giữ nguyên, phía ống 14 mm có thể không đổi nhưng phía ren 3/8 phải được kiểm tra lại từ đầu. Nếu cổng mới khác cổng cũ, nên chọn tổ hợp trực tiếp phù hợp thay vì xếp thêm nhiều đầu chuyển. Cách làm này giúp người bảo trì đọc tuyến rõ hơn và giảm số điểm phải kiểm tra khi có rò.

Ảnh hưởng của không gian cờ lê vừa phải

Đặc điểm không gian cờ lê vừa phải làm thay đổi cách bố trí quanh van điều khiển. Người lắp cần thử đường đi của ống 14 mm khi chưa ghim để biết tuyến có chạm tấm che, cạnh khung hoặc vùng chuyển động của máy đóng gói hay không. Sau đó mới cố định thân tại cổng 3/8; thứ tự này tránh tình trạng ren đã siết xong nhưng ống buộc phải uốn gấp để tới vị trí.

Cách ghi nhận cho lần sửa kế tiếp

Hồ sơ bảo trì của máy đóng gói nên ghi rõ ba dữ kiện: van điều khiển, ống OD 14 mm và ren 3/8. Nếu có nhiều tuyến tương tự, bổ sung chức năng của đường 14 mm tới van sẽ hữu ích hơn chỉ ghi màu ống. Lần thay sau, kỹ thuật viên có thể chuẩn bị đúng phụ kiện trước khi dừng máy và không cần tháo thử một đầu nối khác để so sánh.

Điểm dừng khi phát hiện bất thường

Nếu ống 14 mm không vào đầu ghim theo phương thẳng, cổng 3/8 bắt ren không đều hoặc thân bị đường 14 mm tới van kéo lệch, nên dừng thao tác tại van điều khiển. Tránh xoắn thân rồi xử lý nguyên nhân thay vì tăng lực. Với máy đóng gói, một lỗi lắp nhỏ ở vị trí này có thể làm việc kiểm tra sau đó khó hơn vì ren 3/8 cần dễ kiểm tra.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Khi cần thay đầu nối tại van điều khiển, khách hàng có thể cung cấp ống OD 14 mm, cổng ren 3/8 và hình ảnh vị trí trên máy đóng gói để KDT PHÚ MỸ hỗ trợ nhận diện sản phẩm phù hợp trước khi đặt hàng.
