Đầu nối nhanh khí nén thẳng ống 8 - Ren ngoài 3/8

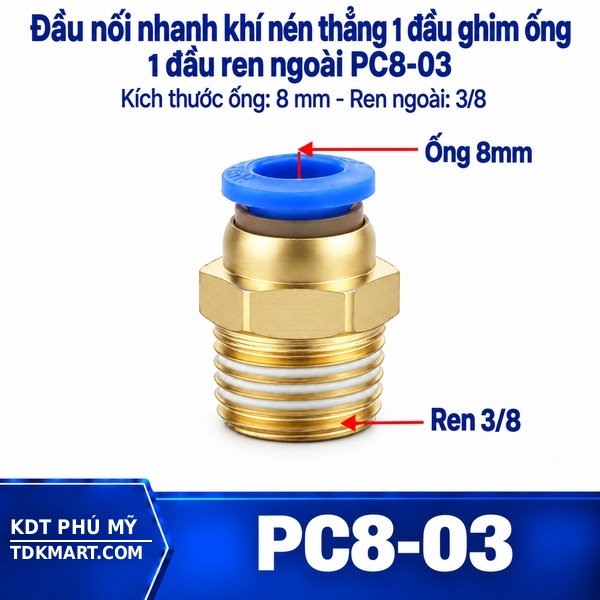

Đầu nối khí nén thẳng ống 8 mm ren ngoài 3/8 là loại đầu nối nhanh kết hợp đầu ghim cho ống OD 8 mm với đầu ren ngoài 3/8. Sản phẩm dùng để đưa đường ống khí vào van, xi lanh, bộ chia hoặc thiết bị có cổng ren trong phù hợp.

Quan sát khi máy gắp vận hành

Ở lần chạy thử của máy gắp, phải nhận diện hai vùng kín riêng biệt. Vùng ren 3/8 được quan sát quanh cổng, còn vùng ghim được theo dõi tại ống 8 mm; kế tiếp, xem tuyến có rung, cọ cạnh hoặc kéo lệch thân hay không.

Ghi nhận kích thước tại van điện từ

Khả năng tiếp cận sau khi hoàn thiện máy

Đối với kế hoạch bảo trì máy gắp, cần ưu tiên cách nhận diện van điện từ sau khi các tấm che đã lắp lại. Chừa chỗ ấn vòng nhả; trước khi siết hoàn tất, thử thao tác vòng nhả và vị trí cờ lê để chắc rằng lần sửa sau không phải tháo thêm chi tiết chỉ vì thiếu khoảng trống.

Hướng của nhánh 8 mm

Trên tuyến nhánh 8 mm, cần kiểm tra trước hướng rời của ống 8 mm trước khi quyết định dùng thân thẳng. Khu vực thao tác vừa khiến khoảng chạy theo trục trở thành yếu tố thực tế; trong lần bảo trì, nếu ống buộc phải rẽ sát cổng 3/8, kiểu co đáng cân nhắc hơn.

Ghi chú 3 cho máy gắp

Nếu đầu ống 8 mm phải cắt ngắn, khoảng bù còn lại của nhánh 8 mm cần được kiểm tra ngay. Chừa chỗ ấn vòng nhả để thân không trở thành điểm chịu lực khi máy gắp chuyển động.

Trình tự lắp quanh van điện từ

Tại quá trình lắp tại van điện từ, nên ghi nhận việc giữ thân thẳng tâm. Chừa chỗ ấn vòng nhả; đồng thời, đưa ống 8 mm vào đầu ghim theo trục và kéo nhẹ xác nhận thay vì vừa ghim vừa dùng ống để xoay thân.

Vật liệu ống cho nhánh 8 mm

Ngay tại lựa chọn vật liệu cho nhánh 8 mm, ống tham khảo gồm PU, PE, PA/Nylon tùy loại ống và điều kiện sử dụng. Cần xem xét môi trường thực tế của máy gắp; không ghép thử để đoán thông số của dòng Inox 304 sang thân nhựa chỉ vì trùng OD 8 mm và ren 3/8.

Ghi chú 5 cho máy gắp

Riêng tổ hợp 8 mm – 3/8 ở van điện từ, ảnh chụp trước khi tháo giúp xác định lại hướng tuyến nếu máy gắp có nhiều cổng sát nhau. Ghi chú này phục vụ bảo trì, không dùng để thay cho việc xác nhận cỡ ren.

Cổng 3/8 trên máy gắp

Quanh cổng 3/8, cần tách riêng ký hiệu hoặc tài liệu của máy gắp thay vì ước lượng theo đường kính ngoài. Không lấy hình dáng làm căn cứ một ren gần giống; nếu thân chỉ vào vài vòng rồi kẹt, dừng lại và kiểm tra bước ren trước khi tiếp tục.

Tháo ống tại van điện từ

Trong công việc tháo tại van điện từ, nên đo lại trạng thái đã xả áp theo quy trình của hệ thống. Ấn vòng nhả đều rồi rút ống 8 mm theo phương trục; không quy đổi bằng mắt bằng cách giật chéo vì thao tác đó có thể làm hỏng bề mặt ống.

Ghi chú 7 cho máy gắp

Trường hợp cổng 3/8 đã được thay trong một lần cải tạo trước, nên xem lại tài liệu của thiết bị mới. Ren 3/8 nằm trên cụm van, nên thông tin cũ trên phụ kiện tháo ra không phải lúc nào cũng phản ánh đúng cổng đang có.

Giữ đúng chức năng của đầu nối

Khi xử lý quyết định thay thế, nên bắt đầu bằng đúng chức năng cần giải quyết. Nếu chỉ nối ống 8 mm vào cổng 3/8, thân thẳng là một lựa chọn; nếu cần đổi hướng, chia nhánh hoặc đổi vật liệu, không dùng một phía để suy phía kia một sản phẩm chỉ vì nó có một kích thước giống nhau.

Đầu ống 8 mm sau lần bảo trì

Với đầu ống 8 mm, nên xác nhận trước độ tròn, mặt cắt và vùng từng nằm trong cơ cấu giữ. Nếu thấy rãnh sâu hoặc méo, cắt bỏ phần hư; sau đó, đo lại chiều dài để tuyến nhánh 8 mm không bị kéo căng.

Đường tham khảo từ van điện từ

Khi xem lại phương án cho máy gắp, có thể đi từ nhóm đầu nối thẳng một đầu ghim ống và một đầu ren ngoài, ống 8 mm với ren 1/2, ống 8 mm với ren 1/4, kiểu co ren ngoài khi cần đổi hướng. Với van điện từ, ưu tiên vẫn là đúng OD 8 mm, đúng cổng 3/8 và đúng hướng đi của nhánh 8 mm.

Tình huống riêng của máy gắp

Ở máy gắp, van điện từ được xem như điểm chuyển từ nhánh 8 mm sang thiết bị nhận. Với OD 8 mm, độ cứng của tuyến và khoảng trống khu vực thao tác vừa quyết định thân nối có nằm tự nhiên hay bị kéo lệch. Ren 3/8 chỉ được chọn sau khi cổng nhận đã được xác nhận; cách tiếp cận này tránh việc mua theo phụ kiện tháo ra trong trường hợp máy từng được cải tạo.

Nếu giữ nguyên nhánh 8 mm nhưng thay thiết bị

Khi thiết bị tại van điện từ được thay mà nhánh 8 mm vẫn giữ nguyên, phía ống 8 mm có thể không đổi nhưng phía ren 3/8 phải được kiểm tra lại từ đầu. Nếu cổng mới khác cổng cũ, nên chọn tổ hợp trực tiếp phù hợp thay vì xếp thêm nhiều đầu chuyển. Cách làm này giúp người bảo trì đọc tuyến rõ hơn và giảm số điểm phải kiểm tra khi có rò.

Ảnh hưởng của khu vực thao tác vừa

Đặc điểm khu vực thao tác vừa làm thay đổi cách bố trí quanh van điện từ. Người lắp cần thử đường đi của ống 8 mm khi chưa ghim để biết tuyến có chạm tấm che, cạnh khung hoặc vùng chuyển động của máy gắp hay không. Sau đó mới cố định thân tại cổng 3/8; thứ tự này tránh tình trạng ren đã siết xong nhưng ống buộc phải uốn gấp để tới vị trí.

Cách ghi nhận cho lần sửa kế tiếp

Hồ sơ bảo trì của máy gắp nên ghi rõ ba dữ kiện: van điện từ, ống OD 8 mm và ren 3/8. Nếu có nhiều tuyến tương tự, bổ sung chức năng của nhánh 8 mm sẽ hữu ích hơn chỉ ghi màu ống. Lần thay sau, kỹ thuật viên có thể chuẩn bị đúng phụ kiện trước khi dừng máy và không cần tháo thử một đầu nối khác để so sánh.

Điểm dừng khi phát hiện bất thường

Nếu ống 8 mm không vào đầu ghim theo phương thẳng, cổng 3/8 bắt ren không đều hoặc thân bị nhánh 8 mm kéo lệch, nên dừng thao tác tại van điện từ. Chừa chỗ ấn vòng nhả rồi xử lý nguyên nhân thay vì tăng lực. Với máy gắp, một lỗi lắp nhỏ ở vị trí này có thể làm việc kiểm tra sau đó khó hơn vì ren 3/8 nằm trên cụm van.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Khi cần thay đầu nối tại van điện từ, khách hàng có thể cung cấp ống OD 8 mm, cổng ren 3/8 và hình ảnh vị trí trên máy gắp để KDT PHÚ MỸ hỗ trợ nhận diện sản phẩm phù hợp trước khi đặt hàng.
