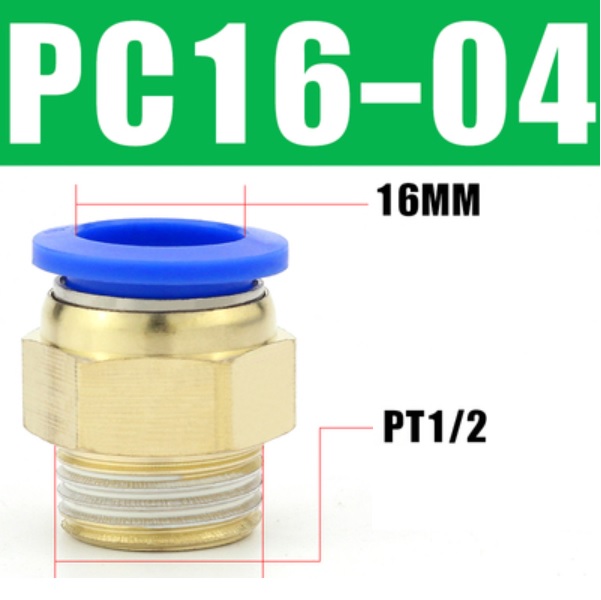

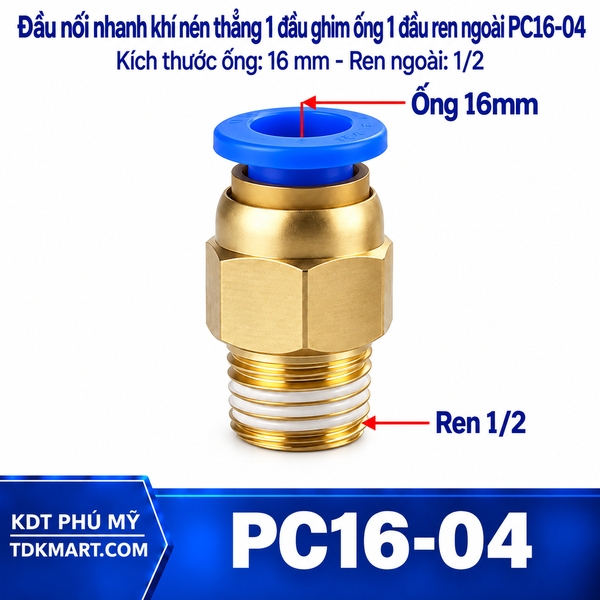

Đầu nối nhanh khí nén thẳng ống 16- Ren ngoài 1/2

Đầu nối nhanh khí nén thẳng dùng cho ống 16 mm và ren ngoài 1/2 được thiết kế để ghép ống OD 16 mm với thiết bị có cổng ren trong tương ứng. Kiểu một đầu ghim và một đầu ren ngoài tạo mối nối gọn theo trục, thuận tiện cho tuyến khí đi thẳng.

Cổng 1/2 trên dây chuyền đóng gói

Đối với cổng 1/2, cần tách riêng ký hiệu hoặc tài liệu của dây chuyền đóng gói thay vì ước lượng theo đường kính ngoài. Không xem hai cỡ là tương đương một ren gần giống; nếu thân chỉ vào vài vòng rồi kẹt, dừng lại và kiểm tra bước ren trước khi tiếp tục.

Ghi nhận kích thước tại cụm FRL lớn

Tháo ống tại cụm FRL lớn

Trên công việc tháo tại cụm FRL lớn, nên đo lại trạng thái đã xả áp theo quy trình của hệ thống. Ấn vòng nhả đều rồi rút ống 16 mm theo phương trục; tránh mặc định bằng cách giật chéo vì thao tác đó có thể làm hỏng bề mặt ống.

Giữ đúng chức năng của đầu nối

Tại quyết định thay thế, nên bắt đầu bằng đúng chức năng cần giải quyết. Nếu chỉ nối ống 16 mm vào cổng 1/2, thân thẳng là một lựa chọn; nếu cần đổi hướng, chia nhánh hoặc đổi vật liệu, tránh chọn theo thói quen một sản phẩm chỉ vì nó có một kích thước giống nhau.

Ghi chú 3 cho dây chuyền đóng gói

Nếu đầu ống 16 mm phải cắt ngắn, khoảng bù còn lại của nhánh cấp tổng cần được kiểm tra ngay. Giữ ống khỏi võng để thân không trở thành điểm chịu lực khi dây chuyền đóng gói chuyển động.

Đầu ống 16 mm sau lần bảo trì

Ngay tại đầu ống 16 mm, nên xác nhận trước độ tròn, mặt cắt và vùng từng nằm trong cơ cấu giữ. Nếu thấy rãnh sâu hoặc méo, cắt bỏ phần hư; trước lúc ghim ống, đo lại chiều dài để tuyến nhánh cấp tổng không bị kéo căng.

Quan sát khi dây chuyền đóng gói vận hành

Khi thay thế tại lần chạy thử của dây chuyền đóng gói, phải nhận diện hai vùng kín riêng biệt. Vùng ren 1/2 được quan sát quanh cổng, còn vùng ghim được theo dõi tại ống 16 mm; khi bố trí tuyến, xem tuyến có rung, cọ cạnh hoặc kéo lệch thân hay không.

Ghi chú 5 cho dây chuyền đóng gói

Riêng tổ hợp 16 mm – 1/2 ở cụm FRL lớn, ảnh chụp trước khi tháo giúp xác định lại hướng tuyến nếu dây chuyền đóng gói có nhiều cổng sát nhau. Ghi chú này phục vụ bảo trì, không dùng để thay cho việc xác nhận cỡ ren.

Khả năng tiếp cận sau khi hoàn thiện máy

Quanh kế hoạch bảo trì dây chuyền đóng gói, cần ưu tiên cách nhận diện cụm FRL lớn sau khi các tấm che đã lắp lại. Giữ ống khỏi võng; tiếp theo, thử thao tác vòng nhả và vị trí cờ lê để chắc rằng lần sửa sau không phải tháo thêm chi tiết chỉ vì thiếu khoảng trống.

Hướng của nhánh cấp tổng

Trong tuyến nhánh cấp tổng, cần kiểm tra trước hướng rời của ống 16 mm trước khi quyết định dùng thân thẳng. Rung nền máy khiến khoảng chạy theo trục trở thành yếu tố thực tế; trước khi vận hành, nếu ống buộc phải rẽ sát cổng 1/2, kiểu co đáng cân nhắc hơn.

Ghi chú 7 cho dây chuyền đóng gói

Trường hợp cổng 1/2 đã được thay trong một lần cải tạo trước, nên xem lại tài liệu của thiết bị mới. Ren 1/2 nằm trên bộ phân phối, nên thông tin cũ trên phụ kiện tháo ra không phải lúc nào cũng phản ánh đúng cổng đang có.

Trình tự lắp quanh cụm FRL lớn

Khi xử lý quá trình lắp tại cụm FRL lớn, nên ghi nhận việc giữ thân thẳng tâm. Giữ ống khỏi võng; sau bước nhận diện, đưa ống 16 mm vào đầu ghim theo trục và kéo nhẹ xác nhận thay vì vừa ghim vừa dùng ống để xoay thân.

Vật liệu ống cho nhánh cấp tổng

Với lựa chọn vật liệu cho nhánh cấp tổng, ống tham khảo gồm PU, PE, PA/Nylon tùy loại ống và điều kiện sử dụng. Cần xem xét môi trường thực tế của dây chuyền đóng gói; không dùng cảm giác thông số của dòng Inox 304 sang thân nhựa chỉ vì trùng OD 16 mm và ren 1/2.

Đường tham khảo từ cụm FRL lớn

Khi xem lại phương án cho dây chuyền đóng gói, có thể đi từ nhóm đầu nối thẳng một đầu ghim ống và một đầu ren ngoài, ống 16 mm với ren 3/4, ống 16 mm với ren 3/8, kiểu co ren ngoài khi cần đổi hướng. Với cụm FRL lớn, ưu tiên vẫn là đúng OD 16 mm, đúng cổng 1/2 và đúng hướng đi của nhánh cấp tổng.

Tình huống riêng của dây chuyền đóng gói

Ở dây chuyền đóng gói, cụm FRL lớn được xem như điểm chuyển từ nhánh cấp tổng sang thiết bị nhận. Với OD 16 mm, độ cứng của tuyến và khoảng trống rung nền máy quyết định thân nối có nằm tự nhiên hay bị kéo lệch. Ren 1/2 chỉ được chọn sau khi cổng nhận đã được xác nhận; cách tiếp cận này tránh việc mua theo phụ kiện tháo ra trong trường hợp máy từng được cải tạo.

Nếu giữ nguyên nhánh cấp tổng nhưng thay thiết bị

Khi thiết bị tại cụm FRL lớn được thay mà nhánh cấp tổng vẫn giữ nguyên, phía ống 16 mm có thể không đổi nhưng phía ren 1/2 phải được kiểm tra lại từ đầu. Nếu cổng mới khác cổng cũ, nên chọn tổ hợp trực tiếp phù hợp thay vì xếp thêm nhiều đầu chuyển. Cách làm này giúp người bảo trì đọc tuyến rõ hơn và giảm số điểm phải kiểm tra khi có rò.

Ảnh hưởng của rung nền máy

Đặc điểm rung nền máy làm thay đổi cách bố trí quanh cụm FRL lớn. Người lắp cần thử đường đi của ống 16 mm khi chưa ghim để biết tuyến có chạm tấm che, cạnh khung hoặc vùng chuyển động của dây chuyền đóng gói hay không. Sau đó mới cố định thân tại cổng 1/2; thứ tự này tránh tình trạng ren đã siết xong nhưng ống buộc phải uốn gấp để tới vị trí.

Cách ghi nhận cho lần sửa kế tiếp

Hồ sơ bảo trì của dây chuyền đóng gói nên ghi rõ ba dữ kiện: cụm FRL lớn, ống OD 16 mm và ren 1/2. Nếu có nhiều tuyến tương tự, bổ sung chức năng của nhánh cấp tổng sẽ hữu ích hơn chỉ ghi màu ống. Lần thay sau, kỹ thuật viên có thể chuẩn bị đúng phụ kiện trước khi dừng máy và không cần tháo thử một đầu nối khác để so sánh.

Điểm dừng khi phát hiện bất thường

Nếu ống 16 mm không vào đầu ghim theo phương thẳng, cổng 1/2 bắt ren không đều hoặc thân bị nhánh cấp tổng kéo lệch, nên dừng thao tác tại cụm FRL lớn. Giữ ống khỏi võng rồi xử lý nguyên nhân thay vì tăng lực. Với dây chuyền đóng gói, một lỗi lắp nhỏ ở vị trí này có thể làm việc kiểm tra sau đó khó hơn vì ren 1/2 nằm trên bộ phân phối.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Khi cần thay đầu nối tại cụm FRL lớn, khách hàng có thể cung cấp ống OD 16 mm, cổng ren 1/2 và hình ảnh vị trí trên dây chuyền đóng gói để KDT PHÚ MỸ hỗ trợ nhận diện sản phẩm phù hợp trước khi đặt hàng.
