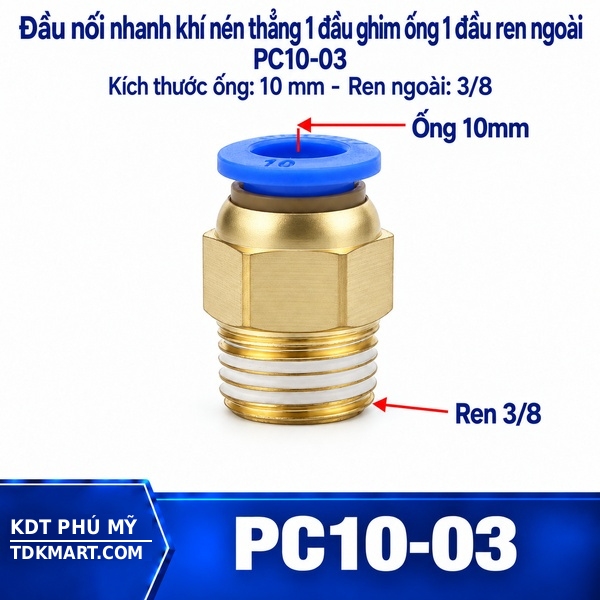

Đầu nối nhanh khí nén thẳng ống 10- Ren ngoài 3/8

Đầu nối thẳng khí nén cho ống 10 mm, ren ngoài 3/8 là phụ kiện có một đầu cắm nhanh và một đầu ren. Phía ghim giữ ống OD 10 mm, còn phần ren ngoài 3/8 lắp vào cổng ren trong của thiết bị, phù hợp với tuyến ống cần đi thẳng.

Vật liệu ống cho nhánh 10 mm

Quanh lựa chọn vật liệu cho nhánh 10 mm, ống tham khảo gồm PU, PE, PA/Nylon tùy loại ống và điều kiện sử dụng. Nên bắt đầu bằng môi trường thực tế của máy lắp ráp; không ghép thử để đoán thông số của dòng Inox 304 sang thân nhựa chỉ vì trùng OD 10 mm và ren 3/8.

Ghi nhận kích thước tại van 3/8

Cổng 3/8 trên máy lắp ráp

Khi xử lý cổng 3/8, phải nhận diện ký hiệu hoặc tài liệu của máy lắp ráp thay vì ước lượng theo đường kính ngoài. Không lấy hình dáng làm căn cứ một ren gần giống; nếu thân chỉ vào vài vòng rồi kẹt, dừng lại và kiểm tra bước ren trước khi tiếp tục.

Tháo ống tại van 3/8

Với công việc tháo tại van 3/8, cần ưu tiên trạng thái đã xả áp theo quy trình của hệ thống. Ấn vòng nhả đều rồi rút ống 10 mm theo phương trục; không quy đổi bằng mắt bằng cách giật chéo vì thao tác đó có thể làm hỏng bề mặt ống.

Ghi chú 3 cho máy lắp ráp

Riêng tổ hợp 10 mm – 3/8 ở van 3/8, ảnh chụp trước khi tháo giúp xác định lại hướng tuyến nếu máy lắp ráp có nhiều cổng sát nhau. Ghi chú này phục vụ bảo trì, không dùng để thay cho việc xác nhận cỡ ren.

Giữ đúng chức năng của đầu nối

Ở quyết định thay thế, cần kiểm tra trước đúng chức năng cần giải quyết. Nếu chỉ nối ống 10 mm vào cổng 3/8, thân thẳng là một lựa chọn; nếu cần đổi hướng, chia nhánh hoặc đổi vật liệu, không dùng một phía để suy phía kia một sản phẩm chỉ vì nó có một kích thước giống nhau.

Đầu ống 10 mm sau lần bảo trì

Đối với đầu ống 10 mm, nên ghi nhận độ tròn, mặt cắt và vùng từng nằm trong cơ cấu giữ. Nếu thấy rãnh sâu hoặc méo, cắt bỏ phần hư; khi bố trí tuyến, đo lại chiều dài để tuyến nhánh 10 mm không bị kéo căng.

Ghi chú 5 cho máy lắp ráp

Trường hợp cổng 3/8 đã được thay trong một lần cải tạo trước, nên xem lại tài liệu của thiết bị mới. Đặt điểm nối nơi quan sát được, nên thông tin cũ trên phụ kiện tháo ra không phải lúc nào cũng phản ánh đúng cổng đang có.

Quan sát khi máy lắp ráp vận hành

Trên lần chạy thử của máy lắp ráp, cần xem xét hai vùng kín riêng biệt. Vùng ren 3/8 được quan sát quanh cổng, còn vùng ghim được theo dõi tại ống 10 mm; tiếp theo, xem tuyến có rung, cọ cạnh hoặc kéo lệch thân hay không.

Khả năng tiếp cận sau khi hoàn thiện máy

Tại kế hoạch bảo trì máy lắp ráp, phải làm rõ cách nhận diện van 3/8 sau khi các tấm che đã lắp lại. Giữ khoảng tháo ống; trước khi vận hành, thử thao tác vòng nhả và vị trí cờ lê để chắc rằng lần sửa sau không phải tháo thêm chi tiết chỉ vì thiếu khoảng trống.

Ghi chú 7 cho máy lắp ráp

Nếu đầu ống 10 mm phải cắt ngắn, khoảng bù còn lại của nhánh 10 mm cần được kiểm tra ngay. Giữ khoảng tháo ống để thân không trở thành điểm chịu lực khi máy lắp ráp chuyển động.

Hướng của nhánh 10 mm

Ngay tại tuyến nhánh 10 mm, cần tách riêng hướng rời của ống 10 mm trước khi quyết định dùng thân thẳng. Khoang máy rung nhẹ khiến khoảng chạy theo trục trở thành yếu tố thực tế; sau bước nhận diện, nếu ống buộc phải rẽ sát cổng 3/8, kiểu co đáng cân nhắc hơn.

Trình tự lắp quanh van 3/8

Khi thay thế tại quá trình lắp tại van 3/8, nên đo lại việc giữ thân thẳng tâm. Giữ khoảng tháo ống; sau đó, đưa ống 10 mm vào đầu ghim theo trục và kéo nhẹ xác nhận thay vì vừa ghim vừa dùng ống để xoay thân.

Đường tham khảo từ van 3/8

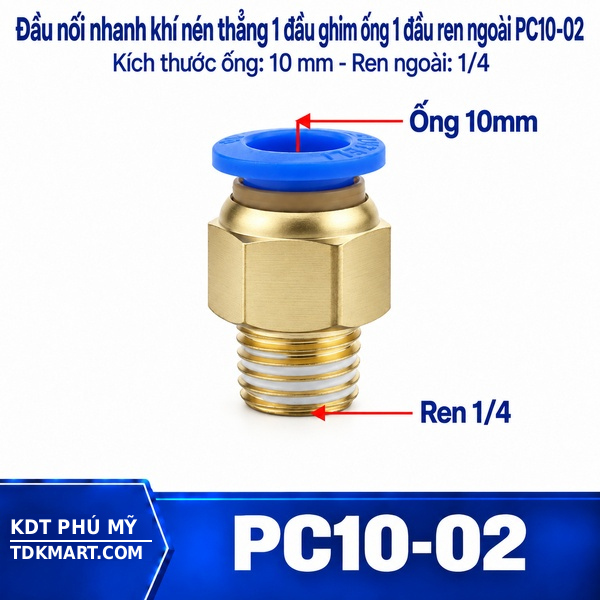

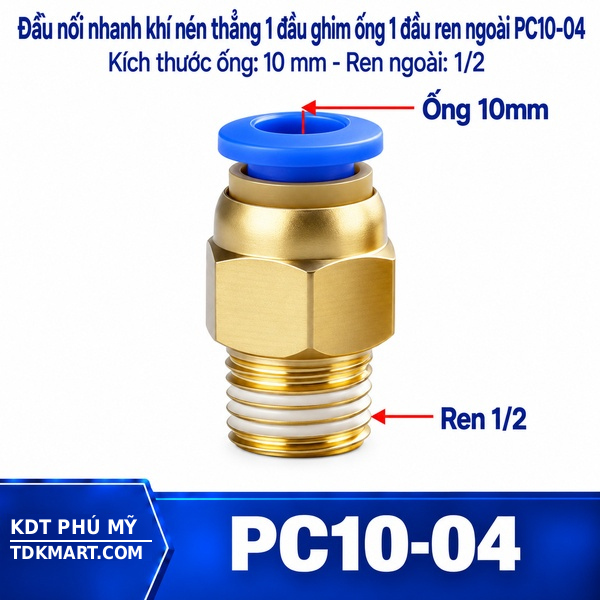

Khi xem lại phương án cho máy lắp ráp, có thể đi từ nhóm đầu nối thẳng một đầu ghim ống và một đầu ren ngoài, ống 10 mm với ren 1/2, ống 10 mm với ren 1/4, kiểu co ren ngoài khi cần đổi hướng. Với van 3/8, ưu tiên vẫn là đúng OD 10 mm, đúng cổng 3/8 và đúng hướng đi của nhánh 10 mm.

Tình huống riêng của máy lắp ráp

Ở máy lắp ráp, van 3/8 được xem như điểm chuyển từ nhánh 10 mm sang thiết bị nhận. Với OD 10 mm, độ cứng của tuyến và khoảng trống khoang máy rung nhẹ quyết định thân nối có nằm tự nhiên hay bị kéo lệch. Ren 3/8 chỉ được chọn sau khi cổng nhận đã được xác nhận; cách tiếp cận này tránh việc mua theo phụ kiện tháo ra trong trường hợp máy từng được cải tạo.

Nếu giữ nguyên nhánh 10 mm nhưng thay thiết bị

Khi thiết bị tại van 3/8 được thay mà nhánh 10 mm vẫn giữ nguyên, phía ống 10 mm có thể không đổi nhưng phía ren 3/8 phải được kiểm tra lại từ đầu. Nếu cổng mới khác cổng cũ, nên chọn tổ hợp trực tiếp phù hợp thay vì xếp thêm nhiều đầu chuyển. Cách làm này giúp người bảo trì đọc tuyến rõ hơn và giảm số điểm phải kiểm tra khi có rò.

Ảnh hưởng của khoang máy rung nhẹ

Đặc điểm khoang máy rung nhẹ làm thay đổi cách bố trí quanh van 3/8. Người lắp cần thử đường đi của ống 10 mm khi chưa ghim để biết tuyến có chạm tấm che, cạnh khung hoặc vùng chuyển động của máy lắp ráp hay không. Sau đó mới cố định thân tại cổng 3/8; thứ tự này tránh tình trạng ren đã siết xong nhưng ống buộc phải uốn gấp để tới vị trí.

Cách ghi nhận cho lần sửa kế tiếp

Hồ sơ bảo trì của máy lắp ráp nên ghi rõ ba dữ kiện: van 3/8, ống OD 10 mm và ren 3/8. Nếu có nhiều tuyến tương tự, bổ sung chức năng của nhánh 10 mm sẽ hữu ích hơn chỉ ghi màu ống. Lần thay sau, kỹ thuật viên có thể chuẩn bị đúng phụ kiện trước khi dừng máy và không cần tháo thử một đầu nối khác để so sánh.

Điểm dừng khi phát hiện bất thường

Nếu ống 10 mm không vào đầu ghim theo phương thẳng, cổng 3/8 bắt ren không đều hoặc thân bị nhánh 10 mm kéo lệch, nên dừng thao tác tại van 3/8. Giữ khoảng tháo ống rồi xử lý nguyên nhân thay vì tăng lực. Với máy lắp ráp, một lỗi lắp nhỏ ở vị trí này có thể làm việc kiểm tra sau đó khó hơn vì đặt điểm nối nơi quan sát được.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Khi cần thay đầu nối tại van 3/8, khách hàng có thể cung cấp ống OD 10 mm, cổng ren 3/8 và hình ảnh vị trí trên máy lắp ráp để KDT PHÚ MỸ hỗ trợ nhận diện sản phẩm phù hợp trước khi đặt hàng.
