Đầu nối nhanh khí nén thẳng ống 8 - Ren ngoài M5

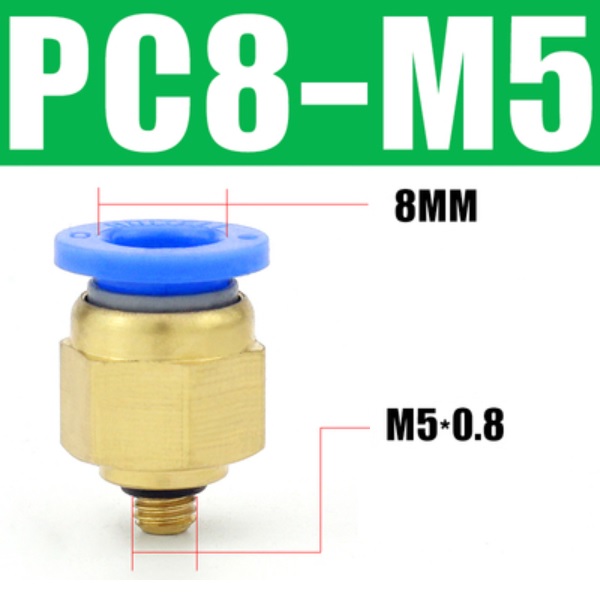

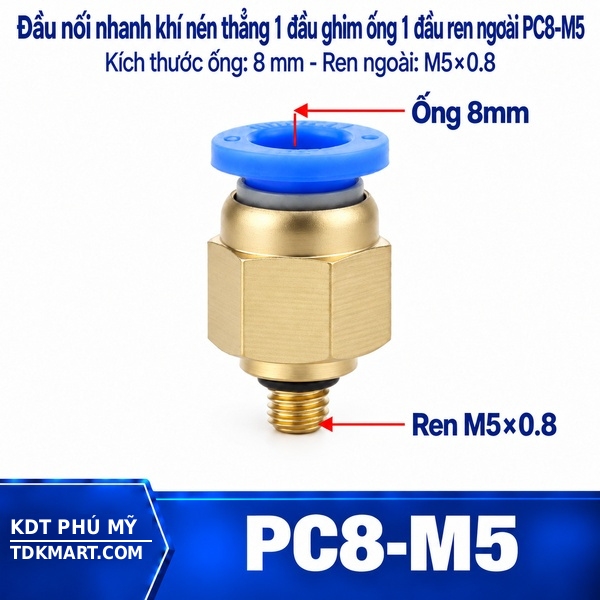

Đầu nối thẳng khí nén cho ống 8 mm, ren ngoài M5 là phụ kiện có một đầu cắm nhanh và một đầu ren. Phía ghim giữ ống OD 8 mm, còn phần ren ngoài M5 lắp vào cổng ren trong của thiết bị, phù hợp với tuyến ống cần đi thẳng.

Tháo ống tại cổng hệ mét

Khi xử lý công việc tháo tại cổng hệ mét, nên xác nhận trước trạng thái đã xả áp theo quy trình của hệ thống. Ấn vòng nhả đều rồi rút ống 8 mm theo phương trục; tránh mặc định bằng cách giật chéo vì thao tác đó có thể làm hỏng bề mặt ống.

Ghi nhận kích thước tại cổng hệ mét

Giữ đúng chức năng của đầu nối

Với quyết định thay thế, phải nhận diện đúng chức năng cần giải quyết. Nếu chỉ nối ống 8 mm vào cổng M5, thân thẳng là một lựa chọn; nếu cần đổi hướng, chia nhánh hoặc đổi vật liệu, tránh chọn theo thói quen một sản phẩm chỉ vì nó có một kích thước giống nhau.

Đầu ống 8 mm sau lần bảo trì

Ở đầu ống 8 mm, cần ưu tiên độ tròn, mặt cắt và vùng từng nằm trong cơ cấu giữ. Nếu thấy rãnh sâu hoặc méo, cắt bỏ phần hư; trong lần bảo trì, đo lại chiều dài để tuyến ống 8 mm không bị kéo căng.

Ghi chú 3 cho cụm mini

Nếu đầu ống 8 mm phải cắt ngắn, khoảng bù còn lại của ống 8 mm cần được kiểm tra ngay. Không cưỡng ren để thân không trở thành điểm chịu lực khi cụm mini chuyển động.

Quan sát khi cụm mini vận hành

Đối với lần chạy thử của cụm mini, cần kiểm tra trước hai vùng kín riêng biệt. Vùng ren M5 được quan sát quanh cổng, còn vùng ghim được theo dõi tại ống 8 mm; đồng thời, xem tuyến có rung, cọ cạnh hoặc kéo lệch thân hay không.

Khả năng tiếp cận sau khi hoàn thiện máy

Trên kế hoạch bảo trì cụm mini, nên ghi nhận cách nhận diện cổng hệ mét sau khi các tấm che đã lắp lại. Không cưỡng ren; trước lúc ghim ống, thử thao tác vòng nhả và vị trí cờ lê để chắc rằng lần sửa sau không phải tháo thêm chi tiết chỉ vì thiếu khoảng trống.

Ghi chú 5 cho cụm mini

Riêng tổ hợp 8 mm – M5 ở cổng hệ mét, ảnh chụp trước khi tháo giúp xác định lại hướng tuyến nếu cụm mini có nhiều cổng sát nhau. Ghi chú này phục vụ bảo trì, không dùng để thay cho việc xác nhận cỡ ren.

Hướng của ống 8 mm

Tại tuyến ống 8 mm, cần xem xét hướng rời của ống 8 mm trước khi quyết định dùng thân thẳng. Không gian rất nhỏ khiến khoảng chạy theo trục trở thành yếu tố thực tế; khi bố trí tuyến, nếu ống buộc phải rẽ sát cổng M5, kiểu co đáng cân nhắc hơn.

Trình tự lắp quanh cổng hệ mét

Ngay tại quá trình lắp tại cổng hệ mét, phải làm rõ việc giữ thân thẳng tâm. Không cưỡng ren; tiếp theo, đưa ống 8 mm vào đầu ghim theo trục và kéo nhẹ xác nhận thay vì vừa ghim vừa dùng ống để xoay thân.

Ghi chú 7 cho cụm mini

Trường hợp cổng M5 đã được thay trong một lần cải tạo trước, nên xem lại tài liệu của thiết bị mới. M5 phải được nhận diện riêng, nên thông tin cũ trên phụ kiện tháo ra không phải lúc nào cũng phản ánh đúng cổng đang có.

Vật liệu ống cho ống 8 mm

Khi thay thế tại lựa chọn vật liệu cho ống 8 mm, ống tham khảo gồm PU, PE, PA/Nylon tùy loại ống và điều kiện sử dụng. Cần tách riêng môi trường thực tế của cụm mini; không dùng cảm giác thông số của dòng Inox 304 sang thân nhựa chỉ vì trùng OD 8 mm và ren M5.

Cổng M5 trên cụm mini

Trong cổng M5, nên bắt đầu bằng ký hiệu hoặc tài liệu của cụm mini thay vì ước lượng theo đường kính ngoài. Không xem hai cỡ là tương đương một ren gần giống; nếu thân chỉ vào vài vòng rồi kẹt, dừng lại và kiểm tra bước ren trước khi tiếp tục.

Đường tham khảo từ cổng hệ mét

Khi xem lại phương án cho cụm mini, có thể đi từ nhóm đầu nối thẳng một đầu ghim ống và một đầu ren ngoài, ống 8 mm với ren 1/2, ống 8 mm với ren 3/8, kiểu co ren ngoài khi cần đổi hướng. Với cổng hệ mét, ưu tiên vẫn là đúng OD 8 mm, đúng cổng M5 và đúng hướng đi của ống 8 mm.

Tình huống riêng của cụm mini

Ở cụm mini, cổng hệ mét được xem như điểm chuyển từ ống 8 mm sang thiết bị nhận. Với OD 8 mm, độ cứng của tuyến và khoảng trống không gian rất nhỏ quyết định thân nối có nằm tự nhiên hay bị kéo lệch. Ren M5 chỉ được chọn sau khi cổng nhận đã được xác nhận; cách tiếp cận này tránh việc mua theo phụ kiện tháo ra trong trường hợp máy từng được cải tạo.

Nếu giữ nguyên ống 8 mm nhưng thay thiết bị

Khi thiết bị tại cổng hệ mét được thay mà ống 8 mm vẫn giữ nguyên, phía ống 8 mm có thể không đổi nhưng phía ren M5 phải được kiểm tra lại từ đầu. Nếu cổng mới khác cổng cũ, nên chọn tổ hợp trực tiếp phù hợp thay vì xếp thêm nhiều đầu chuyển. Cách làm này giúp người bảo trì đọc tuyến rõ hơn và giảm số điểm phải kiểm tra khi có rò.

Ảnh hưởng của không gian rất nhỏ

Đặc điểm không gian rất nhỏ làm thay đổi cách bố trí quanh cổng hệ mét. Người lắp cần thử đường đi của ống 8 mm khi chưa ghim để biết tuyến có chạm tấm che, cạnh khung hoặc vùng chuyển động của cụm mini hay không. Sau đó mới cố định thân tại cổng M5; thứ tự này tránh tình trạng ren đã siết xong nhưng ống buộc phải uốn gấp để tới vị trí.

Cách ghi nhận cho lần sửa kế tiếp

Hồ sơ bảo trì của cụm mini nên ghi rõ ba dữ kiện: cổng hệ mét, ống OD 8 mm và ren M5. Nếu có nhiều tuyến tương tự, bổ sung chức năng của ống 8 mm sẽ hữu ích hơn chỉ ghi màu ống. Lần thay sau, kỹ thuật viên có thể chuẩn bị đúng phụ kiện trước khi dừng máy và không cần tháo thử một đầu nối khác để so sánh.

Điểm dừng khi phát hiện bất thường

Nếu ống 8 mm không vào đầu ghim theo phương thẳng, cổng M5 bắt ren không đều hoặc thân bị ống 8 mm kéo lệch, nên dừng thao tác tại cổng hệ mét. Không cưỡng ren rồi xử lý nguyên nhân thay vì tăng lực. Với cụm mini, một lỗi lắp nhỏ ở vị trí này có thể làm việc kiểm tra sau đó khó hơn vì M5 phải được nhận diện riêng.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Khi cần thay đầu nối tại cổng hệ mét, khách hàng có thể cung cấp ống OD 8 mm, cổng ren M5 và hình ảnh vị trí trên cụm mini để KDT PHÚ MỸ hỗ trợ nhận diện sản phẩm phù hợp trước khi đặt hàng.
