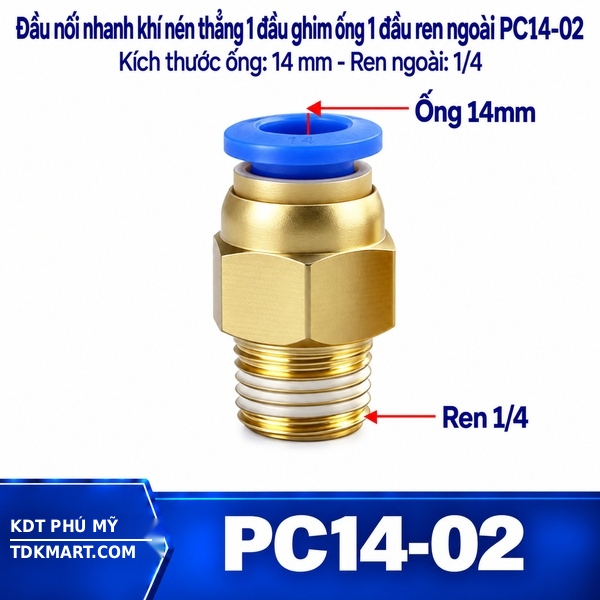

Đầu nối nhanh khí nén thẳng ống 14- Ren ngoài 1/4

Đầu nối nhanh khí nén thẳng ống OD 14 mm ren ngoài 1/4 được dùng tại điểm chuyển từ ống khí sang cổng ren của thiết bị. Sản phẩm kết hợp cơ cấu ghim ống 14 mm với ren ngoài 1/4, tạo kết nối gọn khi hướng ống và trục cổng nằm cùng phương.

Quan sát khi máy cơ khí vận hành

Ở lần chạy thử của máy cơ khí, phải nhận diện hai vùng kín riêng biệt. Vùng ren 1/4 được quan sát quanh cổng, còn vùng ghim được theo dõi tại ống 14 mm; kế tiếp, xem tuyến có rung, cọ cạnh hoặc kéo lệch thân hay không.

Ghi nhận kích thước tại cụm thay van

Khả năng tiếp cận sau khi hoàn thiện máy

Đối với kế hoạch bảo trì máy cơ khí, cần ưu tiên cách nhận diện cụm thay van sau khi các tấm che đã lắp lại. Đặt kẹp đỡ gần đầu nối; trước khi siết hoàn tất, thử thao tác vòng nhả và vị trí cờ lê để chắc rằng lần sửa sau không phải tháo thêm chi tiết chỉ vì thiếu khoảng trống.

Hướng của ống 14 mm giữ lại

Trên tuyến ống 14 mm giữ lại, cần kiểm tra trước hướng rời của ống 14 mm trước khi quyết định dùng thân thẳng. Cổng mới 1/4 khiến khoảng chạy theo trục trở thành yếu tố thực tế; trong lần bảo trì, nếu ống buộc phải rẽ sát cổng 1/4, kiểu co đáng cân nhắc hơn.

Ghi chú 3 cho máy cơ khí

Riêng tổ hợp 14 mm – 1/4 ở cụm thay van, ảnh chụp trước khi tháo giúp xác định lại hướng tuyến nếu máy cơ khí có nhiều cổng sát nhau. Ghi chú này phục vụ bảo trì, không dùng để thay cho việc xác nhận cỡ ren.

Trình tự lắp quanh cụm thay van

Tại quá trình lắp tại cụm thay van, nên ghi nhận việc giữ thân thẳng tâm. Đặt kẹp đỡ gần đầu nối; đồng thời, đưa ống 14 mm vào đầu ghim theo trục và kéo nhẹ xác nhận thay vì vừa ghim vừa dùng ống để xoay thân.

Vật liệu ống cho ống 14 mm giữ lại

Ngay tại lựa chọn vật liệu cho ống 14 mm giữ lại, ống tham khảo gồm PU, PE, PA/Nylon tùy loại ống và điều kiện sử dụng. Cần xem xét môi trường thực tế của máy cơ khí; không ghép thử để đoán thông số của dòng Inox 304 sang thân nhựa chỉ vì trùng OD 14 mm và ren 1/4.

Ghi chú 5 cho máy cơ khí

Trường hợp cổng 1/4 đã được thay trong một lần cải tạo trước, nên xem lại tài liệu của thiết bị mới. Không thêm adapter nếu không cần, nên thông tin cũ trên phụ kiện tháo ra không phải lúc nào cũng phản ánh đúng cổng đang có.

Cổng 1/4 trên máy cơ khí

Quanh cổng 1/4, cần tách riêng ký hiệu hoặc tài liệu của máy cơ khí thay vì ước lượng theo đường kính ngoài. Không lấy hình dáng làm căn cứ một ren gần giống; nếu thân chỉ vào vài vòng rồi kẹt, dừng lại và kiểm tra bước ren trước khi tiếp tục.

Tháo ống tại cụm thay van

Trong công việc tháo tại cụm thay van, nên đo lại trạng thái đã xả áp theo quy trình của hệ thống. Ấn vòng nhả đều rồi rút ống 14 mm theo phương trục; không quy đổi bằng mắt bằng cách giật chéo vì thao tác đó có thể làm hỏng bề mặt ống.

Ghi chú 7 cho máy cơ khí

Nếu đầu ống 14 mm phải cắt ngắn, khoảng bù còn lại của ống 14 mm giữ lại cần được kiểm tra ngay. Đặt kẹp đỡ gần đầu nối để thân không trở thành điểm chịu lực khi máy cơ khí chuyển động.

Giữ đúng chức năng của đầu nối

Khi xử lý quyết định thay thế, nên bắt đầu bằng đúng chức năng cần giải quyết. Nếu chỉ nối ống 14 mm vào cổng 1/4, thân thẳng là một lựa chọn; nếu cần đổi hướng, chia nhánh hoặc đổi vật liệu, không dùng một phía để suy phía kia một sản phẩm chỉ vì nó có một kích thước giống nhau.

Đầu ống 14 mm sau lần bảo trì

Với đầu ống 14 mm, nên xác nhận trước độ tròn, mặt cắt và vùng từng nằm trong cơ cấu giữ. Nếu thấy rãnh sâu hoặc méo, cắt bỏ phần hư; sau đó, đo lại chiều dài để tuyến ống 14 mm giữ lại không bị kéo căng.

Đường tham khảo từ cụm thay van

Khi xem lại phương án cho máy cơ khí, có thể đi từ nhóm đầu nối thẳng một đầu ghim ống và một đầu ren ngoài, ống 14 mm với ren 1/2, ống 14 mm với ren 3/8, kiểu co ren ngoài khi cần đổi hướng. Với cụm thay van, ưu tiên vẫn là đúng OD 14 mm, đúng cổng 1/4 và đúng hướng đi của ống 14 mm giữ lại.

Tình huống riêng của máy cơ khí

Ở máy cơ khí, cụm thay van được xem như điểm chuyển từ ống 14 mm giữ lại sang thiết bị nhận. Với OD 14 mm, độ cứng của tuyến và khoảng trống cổng mới 1/4 quyết định thân nối có nằm tự nhiên hay bị kéo lệch. Ren 1/4 chỉ được chọn sau khi cổng nhận đã được xác nhận; cách tiếp cận này tránh việc mua theo phụ kiện tháo ra trong trường hợp máy từng được cải tạo.

Nếu giữ nguyên ống 14 mm giữ lại nhưng thay thiết bị

Khi thiết bị tại cụm thay van được thay mà ống 14 mm giữ lại vẫn giữ nguyên, phía ống 14 mm có thể không đổi nhưng phía ren 1/4 phải được kiểm tra lại từ đầu. Nếu cổng mới khác cổng cũ, nên chọn tổ hợp trực tiếp phù hợp thay vì xếp thêm nhiều đầu chuyển. Cách làm này giúp người bảo trì đọc tuyến rõ hơn và giảm số điểm phải kiểm tra khi có rò.

Ảnh hưởng của cổng mới 1/4

Đặc điểm cổng mới 1/4 làm thay đổi cách bố trí quanh cụm thay van. Người lắp cần thử đường đi của ống 14 mm khi chưa ghim để biết tuyến có chạm tấm che, cạnh khung hoặc vùng chuyển động của máy cơ khí hay không. Sau đó mới cố định thân tại cổng 1/4; thứ tự này tránh tình trạng ren đã siết xong nhưng ống buộc phải uốn gấp để tới vị trí.

Cách ghi nhận cho lần sửa kế tiếp

Hồ sơ bảo trì của máy cơ khí nên ghi rõ ba dữ kiện: cụm thay van, ống OD 14 mm và ren 1/4. Nếu có nhiều tuyến tương tự, bổ sung chức năng của ống 14 mm giữ lại sẽ hữu ích hơn chỉ ghi màu ống. Lần thay sau, kỹ thuật viên có thể chuẩn bị đúng phụ kiện trước khi dừng máy và không cần tháo thử một đầu nối khác để so sánh.

Điểm dừng khi phát hiện bất thường

Nếu ống 14 mm không vào đầu ghim theo phương thẳng, cổng 1/4 bắt ren không đều hoặc thân bị ống 14 mm giữ lại kéo lệch, nên dừng thao tác tại cụm thay van. Đặt kẹp đỡ gần đầu nối rồi xử lý nguyên nhân thay vì tăng lực. Với máy cơ khí, một lỗi lắp nhỏ ở vị trí này có thể làm việc kiểm tra sau đó khó hơn vì không thêm adapter nếu không cần.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Khi cần thay đầu nối tại cụm thay van, khách hàng có thể cung cấp ống OD 14 mm, cổng ren 1/4 và hình ảnh vị trí trên máy cơ khí để KDT PHÚ MỸ hỗ trợ nhận diện sản phẩm phù hợp trước khi đặt hàng.
