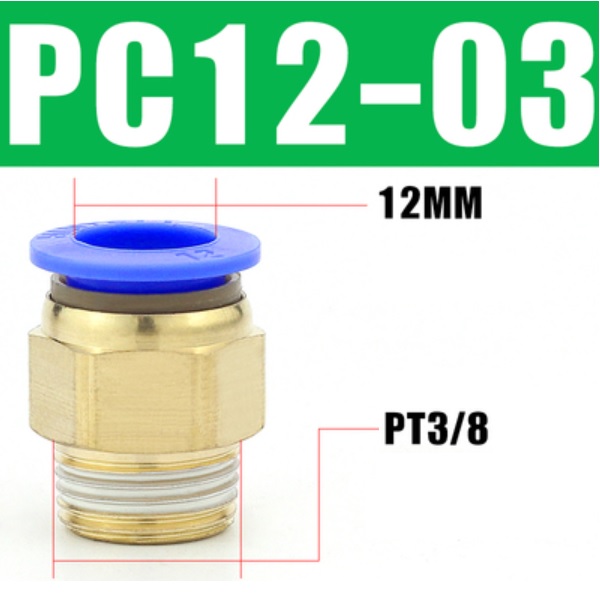

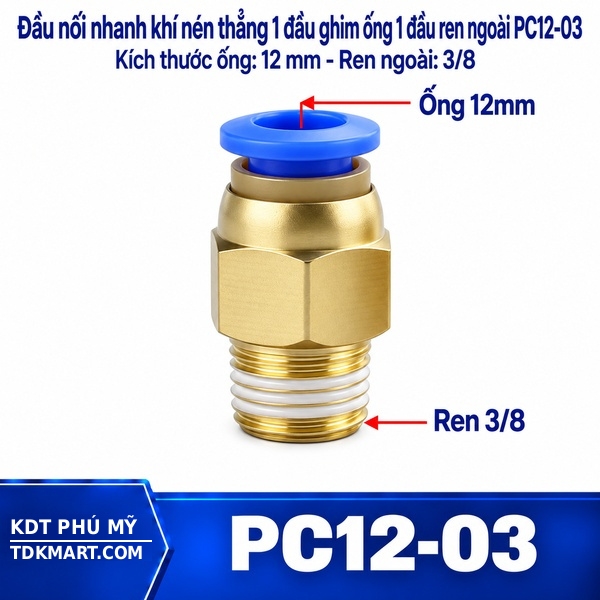

Đầu nối nhanh khí nén thẳng dùng cho ống 12 mm và ren ngoài 3/8 được thiết kế để ghép ống OD 12 mm với thiết bị có cổng ren trong tương ứng. Kiểu một đầu ghim và một đầu ren ngoài tạo mối nối gọn theo trục, thuận tiện cho tuyến khí đi thẳng.
Trên quyết định thay thế, cần tách riêng đúng chức năng cần giải quyết. Nếu chỉ nối ống 12 mm vào cổng 3/8, thân thẳng là một lựa chọn; nếu cần đổi hướng, chia nhánh hoặc đổi vật liệu, không dùng một phía để suy phía kia một sản phẩm chỉ vì nó có một kích thước giống nhau.
| Mã hàng | PC12-03 |
| Ống tại tuyến 12 mm | OD 12 mm |
| Cổng trên máy phân loại | Ren 3/8 |
| Hướng lắp | Thân thẳng |
| Ống tham khảo | PU, PE, PA/Nylon tùy loại ống và điều kiện sử dụng. |
Tại đầu ống 12 mm, nên đo lại độ tròn, mặt cắt và vùng từng nằm trong cơ cấu giữ. Nếu thấy rãnh sâu hoặc méo, cắt bỏ phần hư; trước khi siết hoàn tất, đo lại chiều dài để tuyến tuyến 12 mm không bị kéo căng.
Ngay tại lần chạy thử của máy phân loại, nên bắt đầu bằng hai vùng kín riêng biệt. Vùng ren 3/8 được quan sát quanh cổng, còn vùng ghim được theo dõi tại ống 12 mm; trong lần bảo trì, xem tuyến có rung, cọ cạnh hoặc kéo lệch thân hay không.
Trường hợp cổng 3/8 đã được thay trong một lần cải tạo trước, nên xem lại tài liệu của thiết bị mới. Ren 3/8 dễ lẫn với cổng kế bên, nên thông tin cũ trên phụ kiện tháo ra không phải lúc nào cũng phản ánh đúng cổng đang có.
Khi thay thế tại kế hoạch bảo trì máy phân loại, nên xác nhận trước cách nhận diện cụm van trung tâm sau khi các tấm che đã lắp lại. Đánh dấu đường khí; đồng thời, thử thao tác vòng nhả và vị trí cờ lê để chắc rằng lần sửa sau không phải tháo thêm chi tiết chỉ vì thiếu khoảng trống.
Quanh tuyến tuyến 12 mm, phải nhận diện hướng rời của ống 12 mm trước khi quyết định dùng thân thẳng. Vùng có nhiều ống khiến khoảng chạy theo trục trở thành yếu tố thực tế; trước lúc ghim ống, nếu ống buộc phải rẽ sát cổng 3/8, kiểu co đáng cân nhắc hơn.
Nếu đầu ống 12 mm phải cắt ngắn, khoảng bù còn lại của tuyến 12 mm cần được kiểm tra ngay. Đánh dấu đường khí để thân không trở thành điểm chịu lực khi máy phân loại chuyển động.
Trong quá trình lắp tại cụm van trung tâm, cần ưu tiên việc giữ thân thẳng tâm. Đánh dấu đường khí; khi bố trí tuyến, đưa ống 12 mm vào đầu ghim theo trục và kéo nhẹ xác nhận thay vì vừa ghim vừa dùng ống để xoay thân.
Khi xử lý lựa chọn vật liệu cho tuyến 12 mm, ống tham khảo gồm PU, PE, PA/Nylon tùy loại ống và điều kiện sử dụng. Cần kiểm tra trước môi trường thực tế của máy phân loại; không ghép thử để đoán thông số của dòng Inox 304 sang thân nhựa chỉ vì trùng OD 12 mm và ren 3/8.
Riêng tổ hợp 12 mm – 3/8 ở cụm van trung tâm, ảnh chụp trước khi tháo giúp xác định lại hướng tuyến nếu máy phân loại có nhiều cổng sát nhau. Ghi chú này phục vụ bảo trì, không dùng để thay cho việc xác nhận cỡ ren.
Ở cổng 3/8, cần xem xét ký hiệu hoặc tài liệu của máy phân loại thay vì ước lượng theo đường kính ngoài. Không lấy hình dáng làm căn cứ một ren gần giống; nếu thân chỉ vào vài vòng rồi kẹt, dừng lại và kiểm tra bước ren trước khi tiếp tục.
Đối với công việc tháo tại cụm van trung tâm, phải làm rõ trạng thái đã xả áp theo quy trình của hệ thống. Ấn vòng nhả đều rồi rút ống 12 mm theo phương trục; không quy đổi bằng mắt bằng cách giật chéo vì thao tác đó có thể làm hỏng bề mặt ống.
Khi xem lại phương án cho máy phân loại, có thể đi từ nhóm đầu nối thẳng một đầu ghim ống và một đầu ren ngoài, ống 12 mm với ren 1/2, ống 12 mm với ren 1/4, kiểu co ren ngoài khi cần đổi hướng. Với cụm van trung tâm, ưu tiên vẫn là đúng OD 12 mm, đúng cổng 3/8 và đúng hướng đi của tuyến 12 mm.
Ở máy phân loại, cụm van trung tâm được xem như điểm chuyển từ tuyến 12 mm sang thiết bị nhận. Với OD 12 mm, độ cứng của tuyến và khoảng trống vùng có nhiều ống quyết định thân nối có nằm tự nhiên hay bị kéo lệch. Ren 3/8 chỉ được chọn sau khi cổng nhận đã được xác nhận; cách tiếp cận này tránh việc mua theo phụ kiện tháo ra trong trường hợp máy từng được cải tạo.
Khi thiết bị tại cụm van trung tâm được thay mà tuyến 12 mm vẫn giữ nguyên, phía ống 12 mm có thể không đổi nhưng phía ren 3/8 phải được kiểm tra lại từ đầu. Nếu cổng mới khác cổng cũ, nên chọn tổ hợp trực tiếp phù hợp thay vì xếp thêm nhiều đầu chuyển. Cách làm này giúp người bảo trì đọc tuyến rõ hơn và giảm số điểm phải kiểm tra khi có rò.
Đặc điểm vùng có nhiều ống làm thay đổi cách bố trí quanh cụm van trung tâm. Người lắp cần thử đường đi của ống 12 mm khi chưa ghim để biết tuyến có chạm tấm che, cạnh khung hoặc vùng chuyển động của máy phân loại hay không. Sau đó mới cố định thân tại cổng 3/8; thứ tự này tránh tình trạng ren đã siết xong nhưng ống buộc phải uốn gấp để tới vị trí.
Hồ sơ bảo trì của máy phân loại nên ghi rõ ba dữ kiện: cụm van trung tâm, ống OD 12 mm và ren 3/8. Nếu có nhiều tuyến tương tự, bổ sung chức năng của tuyến 12 mm sẽ hữu ích hơn chỉ ghi màu ống. Lần thay sau, kỹ thuật viên có thể chuẩn bị đúng phụ kiện trước khi dừng máy và không cần tháo thử một đầu nối khác để so sánh.
Nếu ống 12 mm không vào đầu ghim theo phương thẳng, cổng 3/8 bắt ren không đều hoặc thân bị tuyến 12 mm kéo lệch, nên dừng thao tác tại cụm van trung tâm. Đánh dấu đường khí rồi xử lý nguyên nhân thay vì tăng lực. Với máy phân loại, một lỗi lắp nhỏ ở vị trí này có thể làm việc kiểm tra sau đó khó hơn vì ren 3/8 dễ lẫn với cổng kế bên.
Khi cần thay đầu nối tại cụm van trung tâm, khách hàng có thể cung cấp ống OD 12 mm, cổng ren 3/8 và hình ảnh vị trí trên máy phân loại để KDT PHÚ MỸ hỗ trợ nhận diện sản phẩm phù hợp trước khi đặt hàng.
