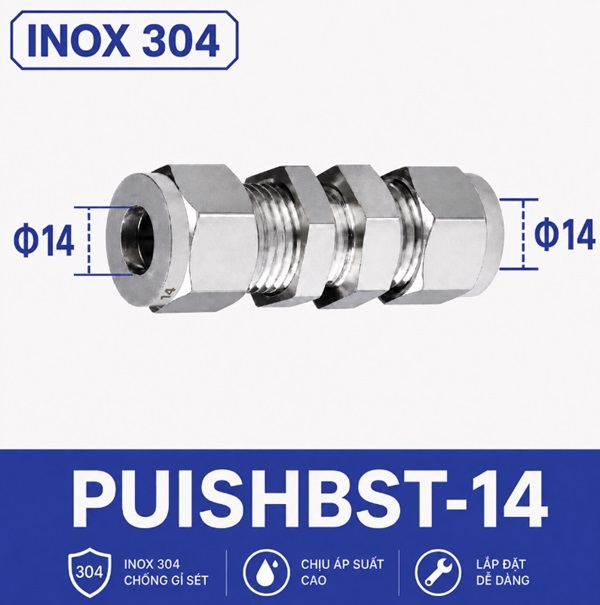

Đầu nối xuyên vách inox 304 hai đầu siết hạt bắp ống 14 mm

Đầu nối xuyên vách inox 304 hai đầu siết hạt bắp ống 14 mm

PUISHBST-14, model đúng PUISHBST-14, là phiên bản dành riêng cho ống OD 14 mm. Đây là cỡ dễ bị bỏ qua hoặc nhầm với 12 và 16 mm vì không phải mọi hệ thống đều sử dụng. Trong sửa chữa máy nhập khẩu hoặc mở rộng một dây chuyền đã tiêu chuẩn hóa 14 mm, chọn đúng cỡ giúp giữ nguyên cấu trúc ống và tránh phải dùng nhiều khớp chuyển không cần thiết.

Trên trang cũ từng có một dòng mô tả ghi nhầm PUISHBST-8; nội dung kỹ thuật cho sản phẩm 14 mm phải thống nhất mã PUISHBST-14 và model PUISHBST-14. Việc đồng bộ này quan trọng cho người mua, kho hàng và công cụ tìm kiếm vì size 14 không thể dùng chung bộ hạt với size 8.

Tại sao 14 mm cần một bài phân tích riêng?

Cỡ 14 mm nằm giữa hai lựa chọn quen thuộc hơn là 12 và 16 mm. Người mua dễ suy nghĩ rằng có thể lấy 16 mm rồi siết bù, hoặc đổi sang 12 mm nếu ống “gần vừa”. Cơ cấu hạt bắp không hoạt động theo cách đó. Nó cần tiếp xúc quanh đúng chu vi ống; khoảng hở 2 mm là rất lớn đối với một kết nối cơ khí chính xác.

PUISHBST-14 phù hợp khi hai ống cùng OD 14 mm đi qua vách, tấm hoặc mặt máy và thân nối phải được khóa cố định. Nếu hệ thống chỉ ghép hai ống trong không gian mở, đầu nối thẳng inox 304 hai đầu siết hạt bắp 14 mm là sản phẩm ngang cấu hình cần so sánh.

Thông số nhận diện không được nhầm

So sánh 14 mm với 12 mm, 16 mm và 10 mm

Đầu nối xuyên vách 12 mm nhỏ hơn và không nhận ống 14 mm. Phiên bản 16 mm có bộ siết lớn hơn, không thể tạo lực ép đúng trên ống 14 mm. Cỡ 10 mm cách xa hơn nhưng thường xuất hiện trong cùng kho phụ kiện; cần quản lý mã rõ ràng để tránh lấy nhầm khi hình thức sản phẩm tương tự.

Trong một dự án có cả 12, 14 và 16 mm, nên đánh dấu size trên túi hạt, đai ốc và thân nối. Không trộn phụ kiện sau khi tháo. Một hạt có thể luồn qua ống nhưng vẫn sai mặt côn hoặc khoang lắp, vì vậy kiểm tra “luồn được” chưa phải là xác nhận tương thích.

Ứng dụng thực tế của cỡ 14 mm

Cỡ này phù hợp nhất trong hệ thống đã có chuẩn ống 14 mm: máy chuyên dụng, thiết bị nhập khẩu, cụm phân phối hoặc tuyến công nghệ được thiết kế theo bộ kích thước riêng. Đầu nối xuyên vách có thể đặt tại tấm ngăn giữa khoang cơ khí và khoang điều khiển, trên mặt hộp thiết bị hoặc tại giá đỡ trung gian. Lợi ích là hai phía được tháo riêng mà thân nối vẫn giữ nguyên tâm lỗ.

Không nên dùng PUISHBST-14 như một giải pháp ép chuyển cỡ. Khi một phía là 12 mm và phía kia 14 mm, cần đầu nối giảm đúng loại. Khi tuyến có rung lớn, cần giải pháp đỡ và giảm rung; đai ốc khóa vách không biến đầu nối thành khớp đàn hồi.

Kiểm tra lỗ cũ khi thay thế

1. Tháo đầu nối cũ và làm sạch mép lỗ.
2. Đo OD ống ở đoạn chưa bị ép, xác nhận 14 mm.
3. Đo đường kính lỗ và chiều dày tấm.
4. So sánh thân ren, chiều dài ren và bề mặt tỳ của đầu nối mới.
5. Kiểm tra khoảng cờ lê, đặc biệt nếu lỗ nằm sát gân hoặc thiết bị khác.
6. Lắp thử thân trước khi đưa ống vào để xác nhận đai ốc khóa ăn ren đúng.

Không nên mở rộng lỗ ngay khi thân mới không vào. Trước hết phải xác định đang cầm đúng model 14 mm và sự khác biệt nằm ở thân xuyên vách hay ở ba via/lớp sơn. Khoan quá rộng có thể làm mất khả năng tỳ của đai ốc và buộc phải sửa tấm.

Rủi ro riêng của việc chọn nhầm 14 mm

Rủi ro phổ biến nhất là lấy 16 mm cho ống 14 mm rồi siết sâu. Hạt có thể nghiêng, tiếp xúc cục bộ và làm người lắp tưởng đã chặt trong khi ống vẫn có khả năng trượt. Nhầm sang 12 mm thường được phát hiện sớm vì ống không vào, nhưng việc cố ép có thể làm hỏng mép hạt và xước ống. Mã model sai trong phiếu kho cũng có thể dẫn tới đặt hàng lặp lại sai cỡ.

Với ống 14 mm tương đối cứng, lệch tâm giữa hai phía vách dễ truyền lực lớn lên thân. Nếu phải dùng đai ốc để kéo ống vào vị trí, bố trí đường ống đang sai. Cần chỉnh kẹp và hướng tuyến trước khi hoàn tất siết.

Điều hướng kiểm tra cùng cấp và ngang nhóm

Quay lên dòng đầu nối xuyên vách hai đầu siết hạt bắp để kiểm tra toàn bộ size. Hai trang liền kề quan trọng nhất là 12 mm và 16 mm. Để so sánh loại không có đai ốc khóa vách, xem đầu nối thẳng 14 mm hoặc toàn bộ dòng đầu nối thẳng. Các cấu hình khác nằm trong danh mục đầu nối inox.

FAQ chuyên sâu cho PUISHBST-14

Ống đo 13,9 mm có phải 14 mm không?

Có thể nằm trong dung sai nhưng cần đo nhiều vị trí và đối chiếu tiêu chuẩn ống. Không dựa vào một điểm đo trên bề mặt xước hoặc đã bị kẹp.

Có thể dùng đầu nối 16 mm và thay hạt 14 mm không?

Không nên giả định. Thân côn, đai ốc và hạt phải là một bộ tương thích. Chỉ đổi hạt có thể không tạo đúng hình học ép.

Model PUISHBST-8 có liên quan gì đến sản phẩm 14 mm?

Không. Model đúng của trang 14 mm là PUISHBST-14. Dòng PUISHBST-8 thuộc sản phẩm ống 8 mm.

Vì sao cỡ 14 mm thường dùng trong thay thế hơn lắp mới?

Nhiều hệ thống mới có thể tiêu chuẩn hóa theo các size phổ biến khác, trong khi máy hiện hữu hoặc thiết bị nhập khẩu đã cố định OD 14 mm. Tuy vậy, việc dùng thực tế phụ thuộc thiết kế từng dự án.

Có thể giảm lỗ tấm bằng vòng chêm nếu lỗ cũ quá rộng không?

Cần giải pháp cơ khí được thiết kế đúng, có bề mặt tỳ và khả năng chịu tải phù hợp. Không nên dùng vòng chêm tùy tiện vì thân có thể vẫn nghiêng.

Khi nào nên chọn loại thẳng 14 mm?

Khi không cần khóa vào vách và chỉ ghép hai ống cùng OD 14 mm trong không gian mở.
