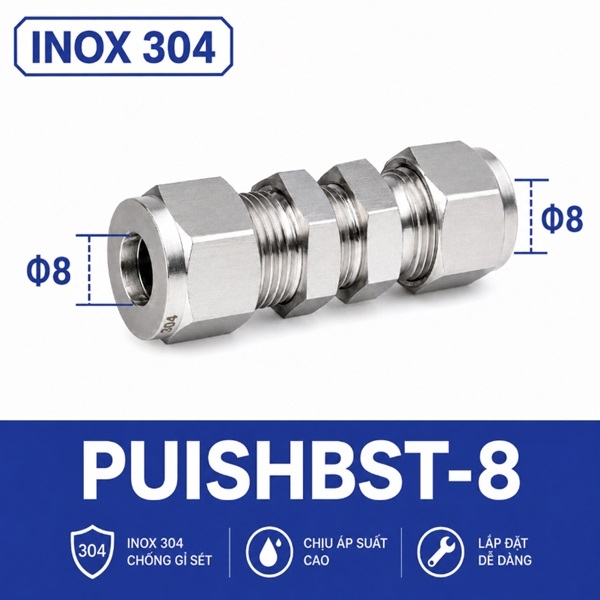

Đầu nối xuyên vách inox 304 hai đầu siết hạt bắp ống 8 mm

Mã sản phẩm: PUISHBST-8

Loại: PKKN-I304-DNNINOX-PUISHBST

Tồn kho:

Còn 19 sản phẩm

Giá: Liên hệ

Nối thẳng inox 2 đầu siết hạt bắp ống 8mm xuyên vách (có ốc siết thành)

Model: PUISHBST-8

Vật liệu: Inox 304

Chi tiết sản phẩm
Đánh giá sản phẩm
Hướng dẫn mua hàng

Đầu nối xuyên vách inox 304 hai đầu siết hạt bắp ống 8 mm

Trong dải 4–16 mm, cỡ 8 mm thường là điểm cân bằng giữa độ gọn và khả năng bố trí một tuyến ống có tiết diện trung bình nhỏ. PUISHBST-8, model PUISHBST-8, nhận hai ống OD 8 mm và khóa cố định tại vách bằng đai ốc riêng. Cấu hình này phù hợp khi đường ống cần đi qua thành máy nhưng vẫn muốn tháo độc lập từng phía trong quá trình bảo trì.

Việc chọn 8 mm phải dựa trên đường kính ngoài. Đường kính trong của ống có thể khác nhau do bề dày thành, nên hai ống cùng OD 8 mm chưa chắc có cùng lưu lượng. Đầu nối chỉ giải quyết tính tương thích hình học tại bề mặt ngoài và cơ cấu ép; thiết kế tuyến vẫn phải xét lòng ống, lưu chất và điều kiện vận hành.

Chọn cỡ 8 mm theo tình huống sử dụng

Tình huống	Đánh giá với PUISHBST-8
Tuyến đi xuyên mặt tủ máy	Phù hợp khi hai phía đều dùng ống OD 8 mm và cần thân nối đứng cố định
Ghép ống giữa không gian mở	Không cần phần khóa vách; nên xem loại thẳng 8 mm
Thay thế cổng 6 mm	Không thay trực tiếp; phải đổi đồng bộ ống và thiết bị đầu cuối
Dự án có ống 8 mm nhưng tấm rất dày	Cần đo chiều dài ren hữu dụng trước khi đặt
Tuyến dài hoặc rung	Cần bổ sung kẹp đỡ, không để đầu nối chịu toàn bộ tải uốn
Lỗ cũ chưa rõ kích thước	Đo thân ren và đai ốc thực tế, không khoan theo OD ống

Vị trí lắp điển hình và giới hạn cần hiểu đúng

Cỡ 8 mm phù hợp trên vách máy đóng gói, tủ điều khiển khí, khung phân phối, tấm gá cụm van hoặc hộp kỹ thuật có các tuyến ống đi qua. Thân xuyên vách tạo một điểm chuyển tiếp rõ ràng: phía ngoài có thể nối về nguồn, phía trong đi đến thiết bị. Điều này giúp đánh số tuyến và thay thế một nhánh dễ hơn so với việc luồn nguyên ống qua lỗ.

Đầu nối không phải bạc chống cọ cho một ống chạy xuyên liên tục; nó chia tuyến thành hai đoạn và giữ mỗi đoạn bằng hạt bắp. Cũng không nên xem đai ốc khóa vách là giá đỡ duy nhất. Nếu ống phía ngoài dài, lực trọng lượng và rung sẽ tạo mô-men tại tấm. Kẹp ống gần vị trí xuyên giúp giảm tải cho cả hạt bắp và vách.

Thông số riêng của đầu nối xuyên vách 8 mm

Tên đề xuất: Đầu nối xuyên vách inox 304 hai đầu siết hạt bắp ống 8 mm.
Mã sản phẩm: PUISHBST-8.
Model: PUISHBST-8.
Vật liệu công bố: inox 304.
Ống hai phía: đường kính ngoài 8 mm.
Kiểu tuyến: nối thẳng, hai ống đồng trục qua tấm.
Chi tiết giữ ống: hai hạt bắp làm việc với hai đai ốc siết.
Chi tiết khóa vách: đai ốc trên phần ren xuyên thành.
Thông số không được suy đoán: lỗ tấm, chiều dày vách tối đa, áp suất và nhiệt độ làm việc.

Đặt 8 mm cạnh 6 mm, 10 mm và 12 mm

Đầu nối xuyên vách 6 mm gọn hơn, thường dùng cho nhánh nhỏ. Phiên bản 10 mm phù hợp khi tuyến đã dùng OD 10 mm và cần tiết diện lớn hơn. Cỡ 12 mm bắt đầu đòi hỏi chú ý rõ hơn đến tải trọng và khoảng thao tác. Cỡ 8 mm không phải lựa chọn trung gian có thể “siết cho vừa” ống 6 hoặc 10 mm; bộ hạt bắp phải đúng chính xác OD.

Khi không có tấm cần cố định, hãy so sánh với đầu nối thẳng inox 304 hai đầu siết hạt bắp ống 8 mm. Hai sản phẩm cùng nhận ống OD 8 mm nhưng khác vai trò: loại thẳng nối ống, loại xuyên vách vừa nối vừa neo vào bề mặt lắp. Đây là liên kết ngang quan trọng khi thiết kế sơ đồ đường ống.

Cách tránh lỗi tại khâu gia công tấm

Trước khi khoan hàng loạt, nên lắp thử một đầu nối trên mẫu tấm có cùng chiều dày và lớp phủ. Kiểm tra ba khoảng: đường kính lỗ so với thân ren, bề mặt tỳ của đai ốc và không gian quay cờ lê. Nếu nhiều đầu nối đặt thành hàng, cần kiểm tra đường kính lớn nhất của đai ốc chứ không chỉ khoảng tâm thân.

Đánh dấu tâm và kiểm tra khoảng cách tới mép tấm.
Khoan mồi, mở lỗ theo số đo thực tế rồi phá ba via hai mặt.
Đưa thân xuyên vách qua tấm mà không ép lệch ren.
Khóa đai ốc vách vừa đủ, giữ thân đúng hướng.
Lắp ống 8 mm ở từng phía, tránh để ống đẩy thân nghiêng.
Thử kín và kiểm tra lại sau chu kỳ chạy đầu tiên nếu hệ thống có rung.

Những dấu hiệu cho thấy đã chọn hoặc lắp sai

Ống xoay tự do sau khi đai ốc đã đi gần hết ren thường cho thấy hạt lớn hơn ống, hạt sai kiểu hoặc ống chưa vào hết cữ. Đai ốc khó vào ngay từ đầu có thể do lệch ren, lắp ngược hạt hoặc ống không đúng 8 mm. Thân xuyên vách bị nghiêng khi nối ống cho thấy lỗ quá rộng, tấm mỏng hoặc tuyến đang kéo lệch. Không nên xử lý các dấu hiệu này bằng cách tăng lực siết liên tục.

Điều hướng sang các sản phẩm liên quan

Toàn bộ dải size được tổng hợp tại đầu nối xuyên vách inox 304 hai đầu siết hạt bắp. Các lựa chọn liền kề gồm 6 mm và 10 mm. Người cần xem nhiều kiểu cấu tạo hơn có thể trở về danh mục đầu nối inox; phụ kiện ép ống được tham khảo tại hạt bắp siết ống inox 304.

FAQ kỹ thuật cho model PUISHBST-8

Ống 5/16 inch có thể coi là 8 mm không?

Không nên coi là tương đương tuyệt đối. Cần đo OD và kiểm tra dung sai; 5/16 inch xấp xỉ 7,94 mm nhưng khả năng lắp phụ thuộc giới hạn thực của cả ống và đầu nối.
