Đầu nối xuyên vách inox 304 hai đầu siết hạt bắp

Đầu nối xuyên vách inox 304 hai đầu siết hạt bắp cho ống 4–16 mm

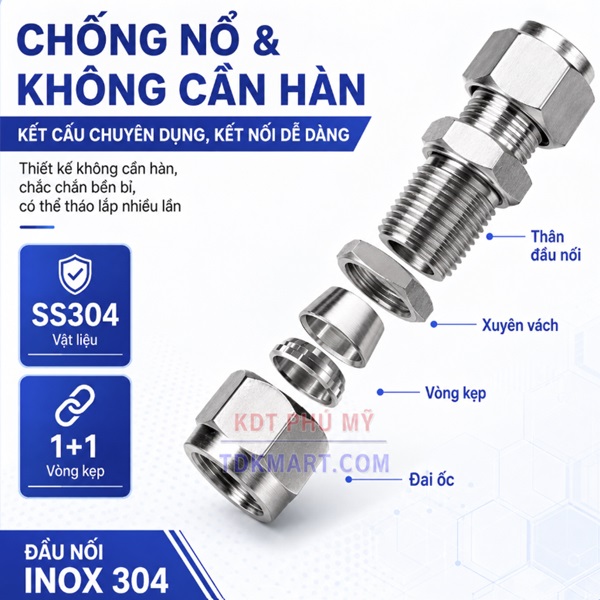

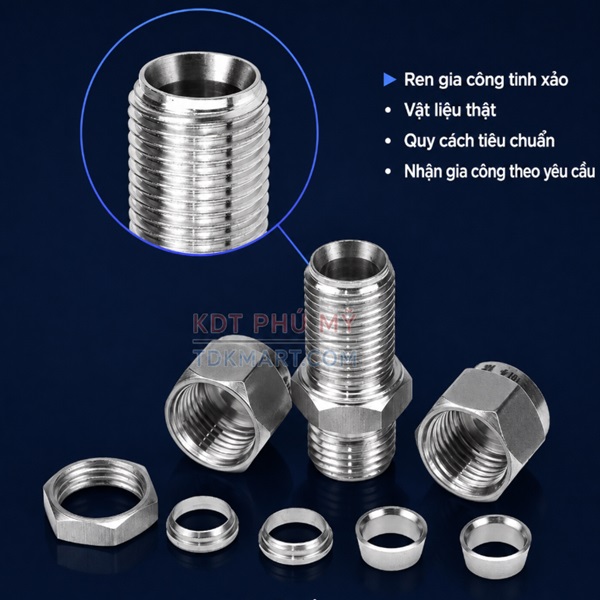

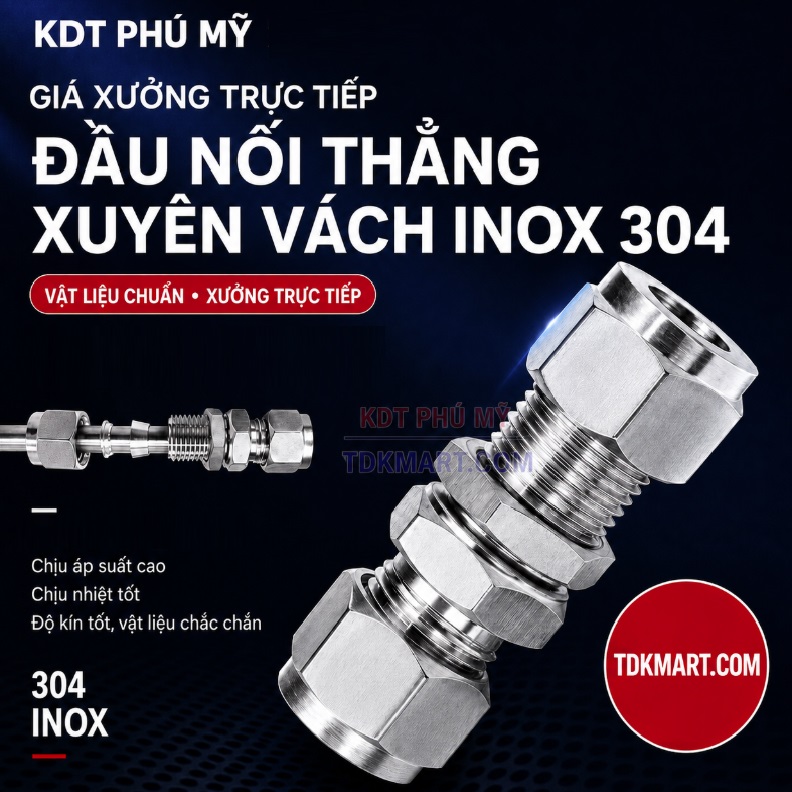

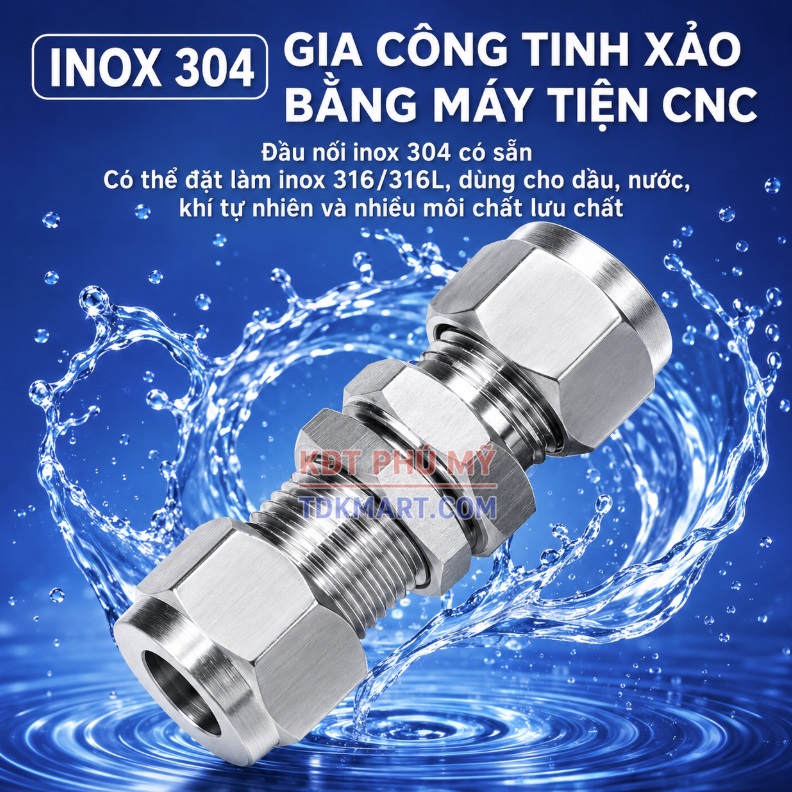

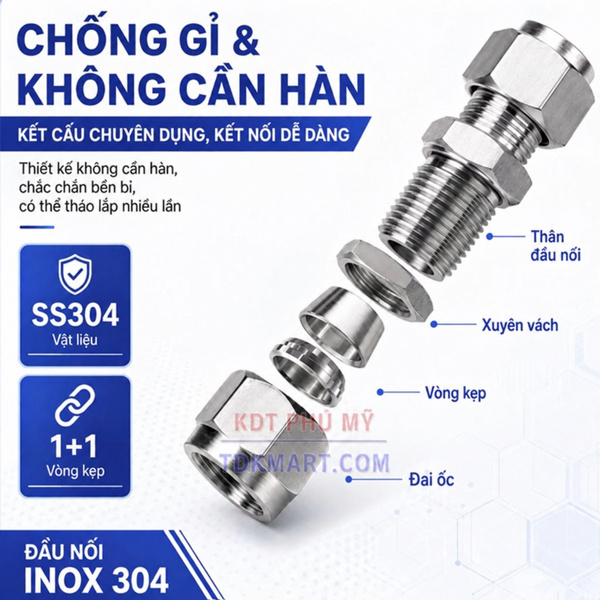

Đầu nối xuyên vách inox 304 hai đầu siết hạt bắp ( hay còn gọi là Nối thẳng inox 2 đầu siết hạt bắp có ốc siết thành) là phụ kiện dùng để đưa một tuyến ống đi qua tấm kim loại, thành tủ, vách máy hoặc mặt bích lắp thiết bị mà vẫn giữ được hai đầu ống trên cùng một trục. Khác với đầu nối thẳng thông thường chỉ ghép hai đoạn ống trong không gian mở, phiên bản xuyên vách có thêm phần thân dài và đai ốc khóa vách. Chi tiết này tạo một điểm neo cơ khí tại bề mặt lắp, giúp đường ống không tự do dịch chuyển theo rung động hoặc lực kéo của tuyến.

Dòng sản phẩm gồm các cỡ ống OD 4, 6, 8, 10, 12, 14 và 16 mm. Con số size thể hiện đường kính ngoài của ống, không phải đường kính lỗ khoan trên vách và cũng không phải đường kính trong của ống. Người mua nên đo ống bằng thước cặp, đồng thời đo phần ren xuyên vách trên đầu nối thực tế để xác định lỗ lắp. Việc lấy size ống làm đường kính khoan có thể khiến lỗ quá nhỏ, hoặc ngược lại làm đai ốc không còn đủ bề mặt tỳ.

Vai trò của phần siết thành trong cụm đường ống

Vị trí xuyên vách thường là điểm phân chia giữa hai không gian: bên ngoài và bên trong tủ máy, khu vực sạch và khu vực thao tác, hoặc hai phía của một khung thiết bị. Phần đai ốc khóa vách giữ thân đầu nối cố định tại điểm chuyển tiếp này. Hai bộ siết hạt bắp ở hai đầu tiếp tục ép giữ hai đoạn ống kim loại. Nhờ đó, tải cơ học từ một phía không truyền trực tiếp sang đoạn ống còn lại như khi chỉ luồn ống qua lỗ trống.

• Trong tủ điều khiển: tạo điểm vào ống gọn, dễ đánh dấu và thuận tiện tháo từng phía.
• Trên vách máy: hạn chế ống cọ vào mép tấm và giảm dịch chuyển tại lỗ xuyên.
• Trên giá thiết bị: cố định vị trí chuyển tiếp trước khi chia tuyến sang cụm van, cảm biến hoặc đồng hồ.
• Trong bảo trì: có thể tháo đường ống ở một phía mà vẫn giữ thân nối nằm đúng vị trí trên vách.

Bảng lựa chọn toàn dải 4–16 mm

So sánh với đầu nối thẳng hai đầu siết hạt bắp

Cùng sử dụng hai đầu siết hạt bắp và cùng chọn theo OD ống, nhưng hai dòng giải quyết hai bài toán khác nhau. Đầu nối thẳng inox 304 hai đầu siết hạt bắp phù hợp khi chỉ cần ghép hai ống trong không gian mở, không cần neo vào tấm. Dòng xuyên vách phù hợp khi điểm nối đồng thời phải đóng vai trò gá giữ tại thành máy. Nếu dùng loại thẳng tại vị trí xuyên tấm, người lắp phải bổ sung kẹp ống hoặc chi tiết giữ riêng; nếu dùng loại xuyên vách ở vị trí không có tấm, phần ren và đai ốc khóa thành trở nên dư thừa và làm cụm dài hơn.

Khi so sánh cùng size, ví dụ ống 8 mm, khả năng lắp vừa ống phụ thuộc bộ hạt bắp của từng đầu. Tuy nhiên, không nên mặc định hạt bắp hoặc đai ốc của hai dòng có thể đổi chéo. Hình dạng mặt côn, chiều dài khoang siết và bước ren có thể khác nhau. Có thể tham khảo riêng danh mục hạt bắp siết ống inox 304 và ốc inox siết hạt bắp khi cần đối chiếu phụ kiện thay thế.

Cách xác định đúng vị trí và kích thước lắp

1. Đo đường kính ngoài của ống ở hai phương vuông góc; chọn đúng một trong các cỡ 4–16 mm.
2. Xác định bề dày vách. Phần ren xuyên thành phải đủ chiều dài để đai ốc khóa ăn ren sau khi đi qua tấm.
3. Đo đường kính ngoài phần thân ren dùng để xuyên vách; chọn lỗ khoan có khe hở lắp hợp lý, không suy ra từ size ống.
4. Kiểm tra đường kính ngoài của đai ốc và bề mặt tỳ. Mép lỗ không được quá sát cạnh tấm hoặc gần lỗ khác.
5. Dự trù khoảng trống cho hai cờ lê, chiều dài ống thẳng trước đầu nối và hướng tháo đai ốc sau này.
6. Đỡ ống ở hai phía nếu tuyến dài hoặc nặng; đầu nối xuyên vách không nên gánh toàn bộ tải uốn của đường ống.

Những rủi ro thường gặp khi chọn sai

Chọn sai size ống là lỗi trực tiếp nhất: hạt nhỏ không luồn được, hạt lớn không ép kín và ống có thể xoay dù đã siết sâu. Chọn sai chiều dài xuyên vách khiến đai ốc chỉ ăn vài vòng ren hoặc không thể khóa. Lỗ khoan quá rộng làm mặt tỳ thiếu ổn định; lỗ quá chật khiến thân ren bị cào xước khi lắp. Một lỗi khác là đặt đầu nối quá gần mép tủ, làm cờ lê không thể tiếp cận đai ốc phía trong. Với ống 12–16 mm, tải lượng của tuyến lớn hơn nên tấm mỏng có thể bị võng nếu không có vòng đệm hoặc kết cấu gia cường phù hợp.

Áp suất, nhiệt độ và mức tương thích lưu chất không nên quyết định chỉ dựa trên vật liệu inox 304. Khả năng làm việc của cụm còn phụ thuộc thiết kế hạt bắp, chất lượng ống, bề dày thành ống, cách lắp và tiêu chuẩn của nhà sản xuất. Trước khi dùng trong điều kiện khắt khe, cần đối chiếu thông số kỹ thuật thực tế của model.

Liên kết chọn nhanh theo hệ thống

Người mua có thể quay lên danh mục đầu nối inox để so sánh thêm các kiểu ghim ống, siết ống, ren ngoài, ren trong và các cấu hình góc. Trong chính nhóm này, nên đi theo chuỗi kích thước thay vì chọn bằng hình ảnh: 4 mm – 6 mm – 8 mm – 10 mm – 12 mm – 14 mm – 16 mm.

Câu hỏi thường gặp về dòng đầu nối xuyên vách hai đầu hạt bắp

Size 4–16 mm là kích thước của lỗ xuyên vách phải không?

Không. Đây là OD danh nghĩa của ống. Lỗ xuyên vách phải xác định theo đường kính thân ren và kết cấu đai ốc của đầu nối thực tế.

Có thể nối hai ống khác size bằng dòng này không?

Các model đang liệt kê là loại hai đầu cùng size. Khi hai ống khác OD, cần tìm đầu nối giảm đúng cấu hình hoặc thiết kế chuyển cỡ riêng, không dùng hạt lớn để siết bù.

Tấm lắp càng dày càng tốt phải không?

Không hẳn. Tấm phải đủ cứng nhưng vẫn nằm trong chiều dài ren xuyên vách cho phép. Tấm quá dày có thể khiến đai ốc không ăn đủ ren.

Có cần thêm kẹp ống sau khi đã khóa xuyên vách?

Nên có khi đường ống dài, nặng, rung hoặc chịu lực kéo. Đầu nối làm nhiệm vụ kết nối và neo tại một điểm, không thay thế toàn bộ hệ thống giá đỡ.

Khi nào nên chọn loại thẳng không siết thành?

Khi hai ống nằm trong cùng không gian mở và không có nhu cầu cố định vào tấm. Có thể xem dòng đầu nối thẳng hai đầu siết hạt bắp để chọn phương án ngắn gọn hơn.

Có thể tháo đầu nối khỏi vách mà không tháo hai ống không?

Điều này phụ thuộc khoảng trống và độ linh hoạt của tuyến. Trong đa số bố trí ống kim loại cứng, nên xả hệ thống, tháo hai đầu ống rồi mới tháo đai ốc khóa vách để tránh xoắn và làm xước ống.
