Bộ Khớp nối nhanh khí nén tự động SH20+PH20

Bộ khớp nối nhanh khí nén tự động SH20+PH20 là cặp đầu cái và đầu đực có hai đầu nối ống dạng đuôi chuột cỡ 8 mm. Các đuôi giữ phần dây, còn hai nửa của bộ được tách và ghép tại cơ cấu cắm nhanh.

Thông số để chọn đúng bộ ghép

Chừa khoảng cho cụm đã nối

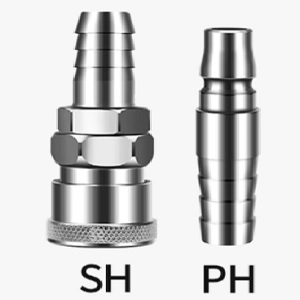

Ảnh TD cho đầu cái dài 69,2 mm và đầu đực dài 53,2 mm. Đoạn đuôi có gờ làm mỗi nửa nhô dài theo trục, nên cần chừa chỗ cho dây bọc vào và uốn ra khỏi đầu nối. Không uốn gập dây ngay sát gờ cuối hoặc để nó chịu lực bẻ do điểm gá quá gần. Khi tính kích thước bao, phải đo cùng đoạn ống đã lắp, không chỉ phần kim loại chưa có dây.

Tách đôi dây mềm qua đuôi chuột cỡ 8 mm

Kiểu đuôi chuột được chọn theo phần dây ghép với các gờ giữ ống, khác kiểu chọn ống PU theo đường kính ngoài ở đầu siết. Cỡ 8 mm trên ảnh mô tả phần đuôi của sản phẩm; cần chọn dây và biện pháp giữ tương thích với kết cấu đó. Khi thay dây, xem cả đường kính trong, chiều dày và yêu cầu làm việc của dây thay vì chỉ lấy một con số phi từ lớp vỏ.

Ghép đầu đực và kiểm tra khóa

Đặt bộ ở vị trí người sử dụng có thể giữ thân khi đổi đoạn dây. Khi ghép tự động, đưa đầu đực thẳng vào đầu cái rồi kiểm tra chốt giữ. Tránh kéo bằng thân ống để ép cặp khớp cắm hoặc tách; lực đó có thể tác động trước hết vào chỗ ôm đuôi chuột. Với dụng cụ di chuyển, dẫn dây để lực hồi không kéo ngang vùng nối khi người dùng đưa dụng cụ ra xa.

Giữ đúng phần nối với hệ thống

Khi chuẩn bị lắp, cắt đầu dây sạch và kiểm tra phần ống không nứt hoặc chai ở vị trí giữ. Dây phải được lắp đúng phần làm việc của đuôi, với cách kẹp giữ theo yêu cầu của loại ống và phụ kiện. Không dùng một đầu dây đã giãn lỏng chỉ vì nó đẩy vào nhẹ. Đầu nối khí nén làm việc ổn định cần cả độ kín ở ống lẫn sự giữ chắc giữa chốt cắm và ổ nhận.

Kiểm tra kín trước khi dùng tiếp

Thử riêng hai mối ống và vùng cắm sau khi đã cố định dây đúng cách. Nếu thấy bọt ở đuôi, kiểm tra lại dây cùng cách giữ thay vì tháo cơ cấu khớp. Nếu rò ở vùng chốt, xem vệ sinh và tình trạng đầu đực. Trước khi sửa hoặc nhả dây, kiểm soát nguồn và giải phóng khí trong đoạn cần tháo; đuôi chuột không phải bộ phận để rút ống ra mỗi lần đổi dụng cụ.

Chọn kiểu cùng dòng và phụ kiện đi kèm

Các bộ khớp nối nhanh khí nén có nhiều kiểu đấu khác nhau. Với nhu cầu khác cỡ hoặc cách thao tác, có thể so Bộ Khớp nối nhanh khí nén tự động SH30+PH30, Bộ Khớp nối nhanh khí nén tự động SH40+PH40, Bộ khớp nối nhanh SH20+PH20.

Phối bộ lọc khí nén khi cần xử lý khí cấp trước điểm nối.

Ở dây ghép đuôi cỡ 8 mm, mối nối ống và mối cắm nên có vị trí quan sát được khi thử. Không giấu phần giữ dây sau một lớp che kín trước lần kiểm tra đầu, vì sẽ khó phân biệt rò từ chỗ ôm gờ với rò tại vùng ghép hai nửa.
