Bộ khớp nối nhanh SF40+PF40

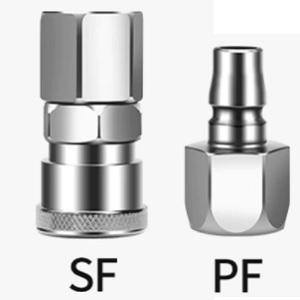

Bộ khớp nối nhanh SF40+PF40 là bộ đầu cái và đầu đực có hai đầu đấu ren trong 1/2 inch. Bộ dùng ghép với hai đầu chờ ngoài phù hợp, tạo điểm tách tại chốt cắm thay vì tháo các chân nối ren.

Cỡ đấu nối và kích thước từng nửa

Hai cửa ren trong 1/2 trên bộ thường

Trước khi chọn, phân biệt đầu nhận chốt của SF40 với lỗ ren trong ở đuôi. PF40 là nửa đầu đực để cắm nhưng cũng mang phần đấu ren trong 1/2. Việc dùng cả hai cách gọi cái và trong có thể gây nhầm nếu chỉ mô tả miệng lỗ. Ghi rõ bộ gồm SF40 và PF40, hai đầu đấu trong, sẽ giúp lấy đúng phụ kiện khi đầu nguồn và thiết bị đều có ren ngoài.

Giữ đúng phần nối với hệ thống

Với hai đầu chờ ngoài, nên lắp từng nửa riêng vào phụ kiện trước để dùng dụng cụ đúng chỗ. Kiểm tra chuẩn ren, độ sạch và mặt làm kín của từng mối. Đầu nối khí nén không nên được siết bằng cách nắm vòng áo hoặc truyền mômen qua hai nửa đang cắm. Nếu hướng đầu chờ khiến cụm bị bẻ, điều chỉnh đường ống hoặc giải pháp nối trước thay vì ép chốt chịu tải lệch.

Chừa khoảng cho cụm đã nối

Ảnh cho chiều dài đầu cái 48,6 mm và đầu đực 39,6 mm. Dùng các số này để tính chỗ đặt từng nửa, sau đó đo cả bộ đã cắm nếu cần chiều dài bao. Không cộng chúng vì một phần chốt nằm trong ổ nhận, và đầu ren ngoài đối diện cũng đi vào các cửa. Khi bố trí sát vách, chừa chỗ dịch vòng áo và cầm đầu tháo rời chứ không chỉ đủ chiều dài phần kim loại.

Kiểm tra kín trước khi dùng tiếp

Thử rò tách biệt hai mối ren và vùng cắm sau khi cả tuyến đã được hỗ trợ đúng. Nếu thiết bị thiếu lực, xem áp khi lấy tải cùng các hạn chế ở ống và đầu chuyển, không suy lưu lượng từ tên 1/2. Trước khi bảo trì hoặc đổi đoạn tuyến, khóa nguồn và xả phần khí còn giữ. Sau lắp lại, kiểm tra cơ cấu khóa và những mối có thể bị tác động trong lần sửa.

Ghép đầu đực và kiểm tra khóa

Khi ghép loại thường, điều khiển vòng áo ở đầu cái để đưa chốt vào, buông vòng và kiểm tra đã giữ bằng lực kéo nhẹ. Giữ ổ ngoài vùng phoi bắn trực tiếp nếu dùng gần bàn gia công. Bụi và các vết móp ở chốt cần được xử lý trước sử dụng, không bôi vật liệu tùy ý để cố làm một đầu cắm khó vào trở nên nhẹ hơn. Mặt kín và cơ cấu giữ đều cần còn tốt.

So cỡ gần và hoàn thiện đường khí

Các bộ khớp nối nhanh khí nén có nhiều kiểu đấu khác nhau. Với nhu cầu khác cỡ hoặc cách thao tác, có thể so Bộ khớp nối nhanh SF30+PF30, Bộ khớp nối nhanh SF20+PF20, Bộ Khớp nối nhanh khí nén tự động SF40+PF40.

Phối van khóa khí nén để bố trí điểm ngắt nguồn phù hợp cho công việc bảo trì.

Với cặp ren trong 1/2 thường, việc lắp riêng hai nửa còn giúp kiểm tra vùng ren không bị che. Sau khi đã ghép, xác định vẫn còn chỗ quan sát ở chân phụ kiện, để lần kiểm tra rò không phải tháo lớp che hay tách cả đường dẫn chỉ để nhìn mối nối.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Nêu mã SF40+PF40 cùng ảnh hai đầu ngoài 1/2 cho KDT PHÚ MỸ. TDKMART.COM hỗ trợ trao đổi bộ ren trong thường theo cách ghép và khoảng vận hành vòng áo.
