Bộ Khớp nối nhanh khí nén tự động SP20+PP20

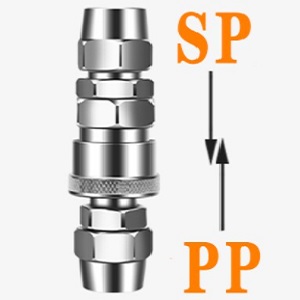

Bộ khớp nối nhanh khí nén tự động SP20+PP20 là cặp đầu cái và đầu đực siết ống, dùng cho ống PU đường kính ngoài 8 mm theo ảnh. Bộ giữ ống ở hai đầu và tạo điểm cắm tháo rời ở giữa đường khí.

Tách đường ống PU ngoài 8 mm bằng cặp siết

Với dây PU ngoài 8 mm, kiểu siết phù hợp khi muốn giữ các mối lắp ống trong lúc tách hai đoạn tại khớp. Cần đo đường kính ngoài của ống, không chọn theo lòng ống hoặc suy từ số 20. Nếu dây đã dùng lâu, kiểm tra đoạn lắp có bị méo hay trầy sâu không. Thay đoạn hư trước khi làm lại mối sẽ giúp việc kiểm tra kín phản ánh đúng tình trạng của bộ ghép.

Giữ điểm tháo nhanh dễ tiếp cận

Điểm tự động ở giữa được dùng để đổi đoạn dây hoặc thiết bị, không cần tháo mối siết mỗi lần. Cắm thẳng đầu đực vào đầu cái, kiểm tra giữ rồi bố trí dây sao cho không bẻ gập ngay sau đầu siết. Nếu dụng cụ di chuyển, để đoạn chuyển hướng đủ thoải mái và có điểm đỡ theo nhu cầu. Một tuyến quá ngắn sẽ kéo tải lên cả mối siết lẫn chốt cắm khi người dùng đưa dụng cụ xa.

Thông số để chọn đúng bộ ghép

Bố trí theo chiều dài hai nửa

Ảnh TD ghi đầu cái 57 mm và đầu đực 41 mm. Phần đầu siết tạo chiều nhô cần tính thêm vào bố trí dây, khác số đo của dòng thường cùng cỡ. Khi đặt gần tấm máy, chừa chỗ cầm vào phần giữ ống và mặt dụng cụ để tháo về sau. Đừng dùng tổng hai chiều dài rời làm khoảng lắp sau ghép, vì chốt cắm đi vào ổ và chiều đặt dây còn ảnh hưởng cụm thực.

Lắp hai đầu vào đường dẫn

Trước lắp, cắt đầu ống phẳng và làm sạch phần sẽ đi vào đầu siết. Đưa ống đúng vị trí làm việc rồi siết theo kết cấu phụ kiện, giữ thân đối diện để không truyền lực sang cơ cấu cắm. Không dùng lớp băng quanh mặt ngoài ống như cách bù một dây sai cỡ. Đầu nối khí nén cần phần ống phù hợp và cách lắp đúng trước khi đánh giá độ kín của nó.

Thử lại bộ ghép trong tư thế sử dụng

Khi thử kín, kiểm tra hai đầu siết và vùng cắm riêng. Nếu lỗi theo cùng một đoạn ống, xem vết xước và độ tròn của đoạn đó; nếu lỗi tại ổ, xem đầu đực cùng cơ cấu nhận. Trước khi sửa, khóa nguồn và xả phần khí giữ trong đường. Sau lắp lại, kéo kiểm tra phần giữ ống theo cách phù hợp và thử dưới điều kiện sử dụng của thiết bị, không tăng áp tùy ý để dò rò.

Chọn kiểu cùng dòng và phụ kiện đi kèm

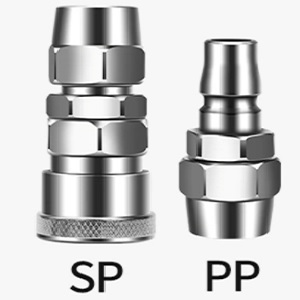

Các bộ khớp nối nhanh khí nén có nhiều kiểu đấu khác nhau. Với nhu cầu khác cỡ hoặc cách thao tác, có thể so Bộ Khớp nối nhanh khí nén tự động SP30+PP30, Bộ Khớp nối nhanh khí nén tự động SP40+PP40, Bộ khớp nối nhanh SP20+PP20.

Phối bộ lọc khí nén khi cần xử lý khí cấp trước điểm nối.

Với PU ngoài 8 mm, đánh dấu vị trí hai đầu siết sau khi hoàn thiện để dễ theo dõi tình trạng giữ ống trong kiểm tra định kỳ. Nếu ống dịch bất thường, dừng nguồn để xem lại phần lắp thay vì tiếp tục siết trong lúc tuyến đang chứa khí.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Gửi mã TD-SP20+PP20 và thông tin ống PU ngoài 8 mm cho KDT PHÚ MỸ. TDKMART.COM hỗ trợ chọn bộ siết cùng cách bố trí điểm tháo nhanh cho tuyến ống của anh/chị.
