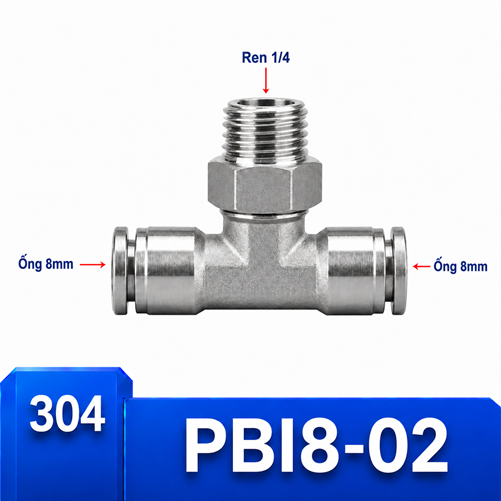

Đầu nối nhanh khí nén chữ T Inox 304 2 đầu ghim ống 8 mm và 1 đầu ren ngoài 1/4

Đầu nối chữ T Inox 304 có hai đầu ghim nhanh cho ống OD 8 mm và một chân ren ngoài 1/4 được dùng khi cần tạo hai nhánh OD 8 mm từ cổng ren trong 1/4 ở cụm van hoặc xi lanh nhỏ. Hai đầu ống và chân ren là ba phía kết nối có chức năng khác nhau; OD 8 mm không được dùng để suy ra cỡ ren 1/4, và cỡ ren cũng không thay cho phép đo ống.

Xác định đúng hai đầu ống và chân ren

Hai nhánh ngang nhận ống có đường kính ngoài 8 mm. Chân vuông góc là ren ngoài 1/4 để lắp vào cổng ren trong tương thích. Trước khi lắp cần xác định đúng chuẩn ren của thiết bị, không chỉ dựa vào đường kính đo ngoài hoặc hình dáng ren. Sau đó mới kiểm tra OD và vật liệu của hai ống.

Vị trí sử dụng phù hợp với kích thước này

Tình huống điển hình là tạo hai nhánh OD 8 mm từ cổng ren trong 1/4 ở cụm van hoặc xi lanh nhỏ. Ở vị trí đó, yếu tố cần theo dõi là bán kính uốn của ống 8 mm sau hai đầu ghim. Giữ hai nhánh tách hướng tự nhiên, tránh uốn chữ s sát thân. Cách bố trí đúng giúp hai tuyến ống tách hướng mà không biến chân ren thành điểm chịu mô-men từ bó ống.

Hai đầu ghim nhanh cần được lắp sau khi chân ren ổn định

Sau khi chân ren 1/4 đã được lắp đúng vào cổng thiết bị, cắt hai ống OD 8 mm theo đường đi thực tế. Đầu cắt phải vuông, sạch và không biến dạng. Đưa ống thẳng trục đến hết hành trình rồi kéo nhẹ để kiểm tra khả năng giữ. Ống phù hợp: PU, PA/Nylon; PE tùy loại ống và điều kiện sử dụng.

Không dùng ống để chỉnh hướng thân chữ T

Nếu hướng của hai đầu ghim chưa thuận, cần xử lý ở bước căn thân và phía ren theo phương pháp phù hợp với loại ren thực tế. Không kéo ống sang bên để ép thân xoay, vì lực đó có thể truyền trực tiếp vào cổng thiết bị và làm tuyến ống luôn ở trạng thái căng.

Tách nguyên nhân rò theo từng phía

Nếu rò ở đầu ống 8 mm, kiểm tra mặt cắt, độ tròn, độ sâu lắp và cơ cấu ghim nhanh. Nếu rò ở chân ren 1/4, kiểm tra chuẩn ren, tình trạng ren và phương pháp làm kín phù hợp với cổng thực tế. Không siết đồng thời cả ba phía khi chưa xác định vị trí rò.

Những lỗi chọn sai thường gặp

• Nhầm OD 8 mm với đường kính trong của ống.
• Coi mọi ren có tên 1/4 là cùng một chuẩn mà không kiểm tra cổng thiết bị.
• Dùng hai ống làm tay đòn để xoay thân chữ T.
• Không chừa khoảng cho thao tác vòng nhả hoặc đai ốc sau khi máy hoàn thiện.
• Để bó ống kéo lệch thân nối trong suốt quá trình vận hành.

Kiểm tra lại sau chu kỳ đầu

Sau khi máy đã chạy, quan sát bán kính uốn của ống 8 mm sau hai đầu ghim, vị trí kẹp và dấu hiệu cọ xát của hai ống. Nếu một nhánh làm thân chữ T đổi tư thế, cần chỉnh tuyến hoặc điểm đỡ. Việc tăng lực siết không giải quyết được tải cơ học xuất phát từ cách đi ống.

Lựa chọn cùng dòng và nhóm chức năng liên quan

Xem chữ T Inox 304 hai đầu ghim ống và một đầu ren ngoài nếu cần thay đổi cỡ ống hoặc cỡ ren; xem hệ đầu nối nhanh Inox để chuyển sang dạng thẳng, co hoặc chữ T ba đầu ống. Có thể tham khảo van khí nén và ống khí nén khi bố trí trọn tuyến.

Bảo trì theo dấu hiệu thực tế

Ưu tiên kiểm tra rò, rung, vết cọ và sự thay đổi hướng của ống thay vì tháo mối nối theo thói quen. Với vị trí này, bán kính uốn của ống 8 mm sau hai đầu ghim là dấu hiệu cần theo dõi riêng. Mọi thao tác tháo hoặc chỉnh phải thực hiện sau khi hệ thống đã được cô lập và xả áp theo quy trình an toàn của máy.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

KDT PHÚ MỸ hỗ trợ lựa chọn đầu nối theo đúng kiểu chia nhánh, OD ống, cơ chế giữ và cỡ ren khi sản phẩm có chân ren. Khi cần thay thế, nên cung cấp ảnh vị trí lắp, số đo từng cổng, vật liệu ống và hướng đi thực tế. Cách cung cấp đủ thông tin ngay từ đầu giúp hạn chế nhầm giữa chữ T đều, chữ T giảm, ghim nhanh, siết ống và siết hạt bắp.
