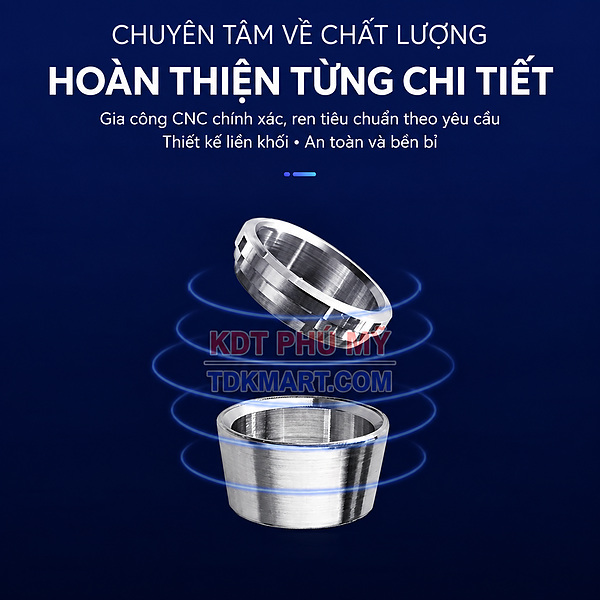

Hạt bắp siết ống Inox 304

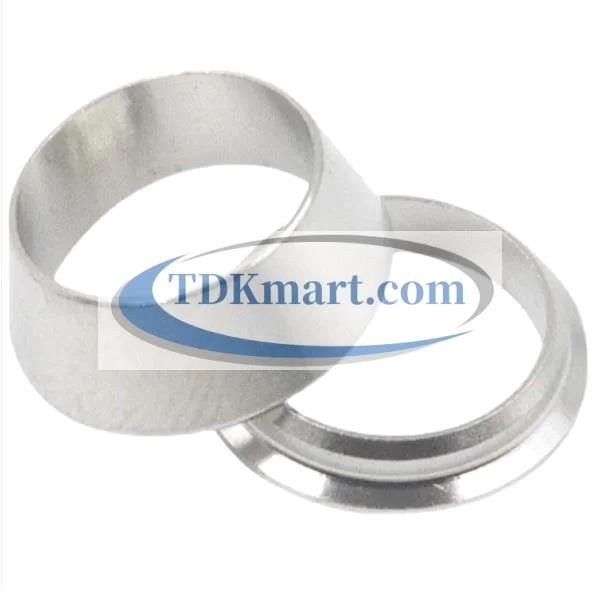

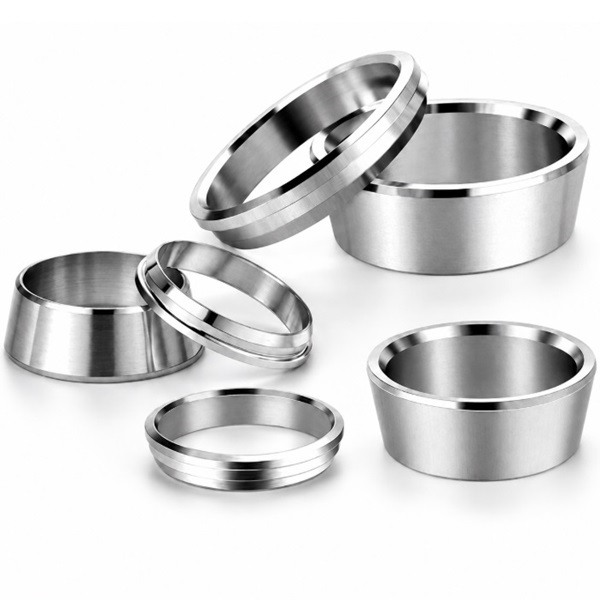

Hạt bắp siết ống Inox 304 là chi tiết nằm giữa đai ốc và mặt côn của thân đầu nối. Khi đai ốc được vặn vào, lực dọc trục truyền tới hạt bắp, làm chi tiết này ôm đều quanh thành ngoài của ống. Cụm lắp đúng giúp giữ ống ổn định, hạn chế trượt khỏi thân nối và tạo vùng tiếp xúc kín mà không phải hàn trực tiếp.

KDT PHÚ MỸ cung cấp các lựa chọn dành cho ống có đường kính ngoài 4, 6, 8, 10, 12, 14 và 16 mm. Con số phi biểu thị OD của ống, không phải đường kính ren, cỡ lục giác của đai ốc hay kích thước lớn nhất của hạt. Đây là điểm cần xác nhận đầu tiên vì chỉ một sai lệch nhỏ cũng có thể khiến hạt không luồn qua ống, không ép đủ hoặc nằm lệch trong khoang lắp.

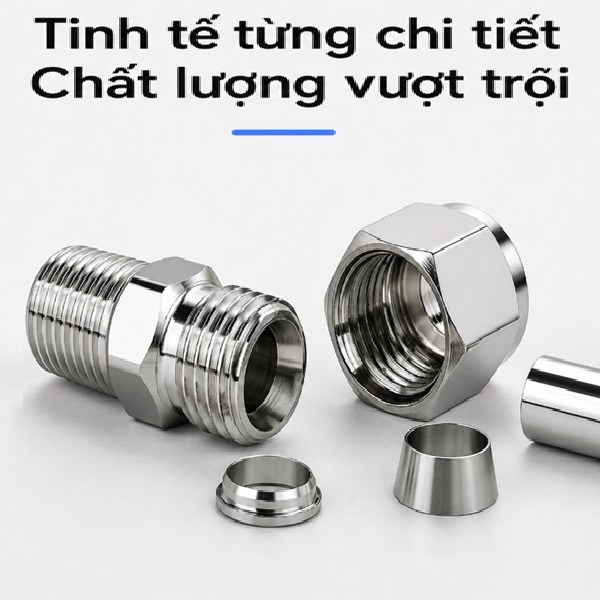

Một hạt bắp không làm việc độc lập. Hiệu quả của mối nối phụ thuộc vào sự đồng bộ giữa ống, hạt, đai ốc và thân nối. Hai chi tiết cùng được gọi là phi 8 chưa chắc lắp thay thế cho nhau nếu khác chiều dài, mặt côn, đường kính ngoài hoặc khoang chứa. Vì vậy, người mua nên mang theo mẫu cũ còn nguyên dạng hoặc cung cấp mã của bộ đầu nối để đối chiếu trước khi thay riêng.

Cơ chế ép giữ ống của hạt bắp

Trong trạng thái chưa siết, hạt có độ hở vừa đủ để luồn lên đoạn ống đúng cỡ. Sau khi đầu ống được đưa vào thân nối, đai ốc tiến dần trên ren và đẩy hạt về phía mặt côn. Bề mặt côn dẫn hướng lực ép từ ngoài vào tâm, nhờ đó hạt tiếp xúc quanh chu vi ống thay vì chỉ tỳ tại một điểm. Đầu ống vuông, tròn đều và được đưa vào hết vị trí giúp vùng ép hình thành cân đối.

Nếu hạt lớn hơn cỡ ống, độ hở ban đầu tăng và đai ốc có thể phải đi sâu bất thường nhưng ống vẫn xoay. Nếu hạt nhỏ hơn, chi tiết không thể luồn đúng và việc cố ép có thể làm xước ống hoặc méo mép hạt. Khi góc côn không tương thích, lực tập trung về một phía, dẫn đến dấu ép lệch, thân ống bị kéo nghiêng và nguy cơ rò xuất hiện ngay cả khi đai ốc có cảm giác đã chặt.

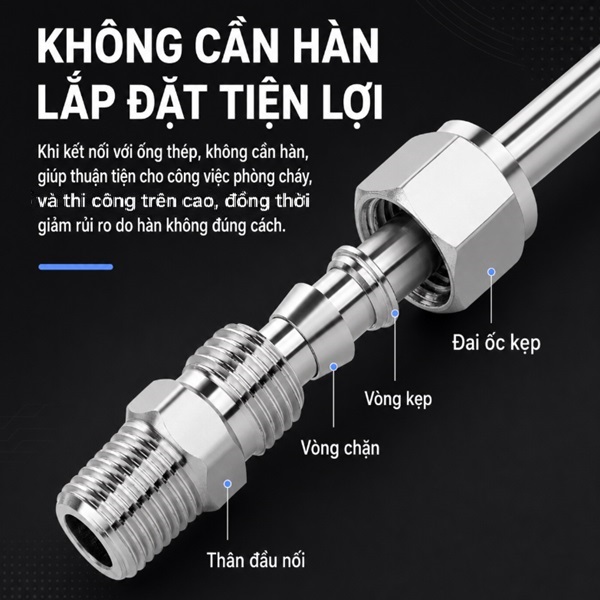

Bốn thành phần phải được kiểm tra cùng nhau

• Ống: đúng đường kính ngoài, thành ống đủ nguyên vẹn, đầu cắt vuông và không bị móp.
• Hạt bắp: đúng cỡ, đúng chiều, mặt côn không xước và chưa có dấu biến dạng bất thường.
• Đai ốc: ren còn tốt, khoang bên trong chứa đúng hạt và mặt truyền lực không bị cấn.
• Thân nối: ren khớp với đai ốc, mặt côn tương thích và đường dẫn ống không có dị vật.

Thông tin kỹ thuật đã xác nhận

Các giá trị về áp suất, nhiệt độ, mô-men siết hoặc thành phần lưu chất không được suy đoán từ vật liệu Inox 304. Những giới hạn này phụ thuộc vào toàn bộ cụm nối, loại ống và điều kiện vận hành. Khi hồ sơ kỹ thuật của hệ thống yêu cầu số liệu cụ thể, cần xác nhận theo đúng bộ sản phẩm trước khi đưa vào sử dụng.

So sánh hạt bắp phi 4 đến phi 16

Khoảng cách giữa các cỡ liền kề chủ yếu là 2 mm, nhưng đó là sai lệch lớn đối với cơ chế ép vòng quanh ống. Hạt phi 12 đặt lên ống phi 10 có thể vẫn luồn được, song độ hở khiến lực ép không phân bố như thiết kế. Ngược lại, hạt phi 10 không thể trở thành lựa chọn cho ống phi 12 bằng cách nong hoặc đóng cưỡng bức.

Cách chọn đúng cỡ theo đường kính ngoài của ống

Trước hết, làm sạch một đoạn ống thẳng chưa bị hạt cũ ép. Dùng thước cặp đo OD theo hai hướng vuông góc. Nếu hai kết quả chênh nhau, ống có thể đã bị ô-van và không nên dùng vùng đó để xác định cỡ. Kết quả đo phải đối chiếu với dãy 4, 6, 8, 10, 12, 14 hoặc 16 mm; không làm tròn một số đo thiếu ổn định chỉ để khớp cỡ có sẵn.

1. Xác nhận OD ống tại vùng tròn đều, không đo trên vết ép cũ.
2. Nhận diện kiểu đầu nối và số đầu dùng cơ chế siết hạt bắp.
3. So hạt mới với mẫu cũ ở chiều dài, mặt côn và đường kính ngoài.
4. Kiểm tra khoang đai ốc đủ chứa hạt và mặt tỳ đúng hướng.
5. Luồn thử bằng tay; hạt phải đi qua ống mà không cần đóng hoặc ép.
6. Lắp thử ở trạng thái đã xả áp, sau đó kiểm tra khả năng giữ và độ kín.

Không chọn hạt theo cỡ ren của cổng thiết bị

Một đầu nối có thể ghép ống OD 8 mm với một đầu ren ngoài, nhưng số 8 chỉ thuộc phía ống. Cỡ ren ở phía còn lại là thông tin riêng và không quyết định đường kính hạt bắp. Tương tự, một dòng thân nối có thể có nhiều tổ hợp giữa cùng OD ống với các cỡ ren khác nhau. Khi đặt hàng, nên tách rõ “cỡ ống” và “cỡ ren” để tránh lấy đúng một phía nhưng sai phía còn lại.

Không chọn hạt chỉ theo lỗ trong

Lỗ trong cho biết khả năng luồn qua ống, nhưng chưa chứng minh hạt phù hợp với đai ốc và thân nối. Đường kính ngoài, bề dày, chiều dài và góc của bề mặt tỳ đều ảnh hưởng đến hành trình siết. Hạt cũ đã sử dụng còn có thể mang dấu ép nên số đo không phản ánh hình dạng ban đầu. Cách chắc chắn hơn là đối chiếu cả cụm hoặc dùng đúng chi tiết của cùng kiểu nối.

Khi nào nên thay hạt bắp?

Có thể cân nhắc thay khi hạt bị xước mặt côn, ép lệch, nứt, móp hoặc bám cặn không thể làm sạch an toàn. Hạt đã tạo dấu ép sâu theo một đoạn ống cũ không nên chuyển sang đoạn ống mới vì vị trí tiếp xúc trước đó có thể làm lực phân bố không đều. Nếu thay ống sau sự cố kéo giật, cần kiểm tra đồng thời đai ốc và thân nối thay vì mặc định chỉ hạt bị hỏng.

Thay riêng hạt chỉ hợp lý khi ren, đai ốc, mặt côn thân nối và ống đều còn đạt yêu cầu. Nếu ren bị kéo, khoang đai ốc biến dạng hoặc mặt côn trên thân có vết cấn, một hạt mới không loại bỏ được nguyên nhân. Trường hợp không xác định được kiểu hạt cũ, thay cả cụm đầu nối thường giúp kiểm soát tương thích rõ ràng hơn so với ghép các chi tiết có hình dáng gần giống nhau.

Ứng dụng theo kiểu bố trí đường ống

Với đầu nối thẳng hai đầu, mỗi phía siết ống thường có một hạt riêng. Hai đầu ống cần nằm trên cùng trục để không tạo lực bẻ lên thân. Có thể xem đầu nối thẳng Inox 304 hai đầu siết hạt bắp khi cần một cụm hoàn chỉnh thay vì mua chi tiết rời.

Với đầu nối một đầu siết hạt bắp và một đầu ren ngoài, phía ống và phía ren phải được xác định độc lập. Hạt chọn theo OD ống; ren chọn theo cổng thiết bị. Nhóm đầu nối thẳng Inox 304 siết hạt bắp và ren ngoài phù hợp để đối chiếu các tổ hợp hai đầu kết nối.

Với đầu nối giảm, chữ T, góc hoặc xuyên vách, số lượng hạt và hướng thao tác thay đổi theo số nhánh siết ống. Người lắp cần chừa đủ đoạn thẳng để luồn đai ốc, đặt hạt, đưa ống vào và rút ống khi bảo trì. Không nên bố trí mặt lục giác sát vách, dây điện hoặc một khớp khác đến mức cờ lê chỉ bám được một phần.

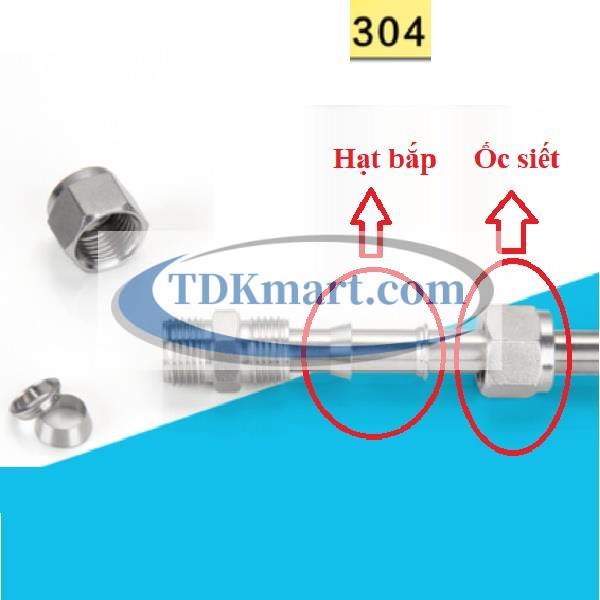

Để đi từ nhóm vật liệu xuống các kiểu thân nối, có thể tham khảo đầu nối nhanh Inox. Khi cần thay đồng thời chi tiết tạo lực bên ngoài, xem ốc siết hạt bắp Inox 304. Hạt bắp và ốc siết là hai bộ phận khác nhau: ốc mang ren và truyền lực, còn hạt nằm phía trong để tiếp xúc quanh ống.

Đối chiếu nhanh từng cỡ đang hoạt động

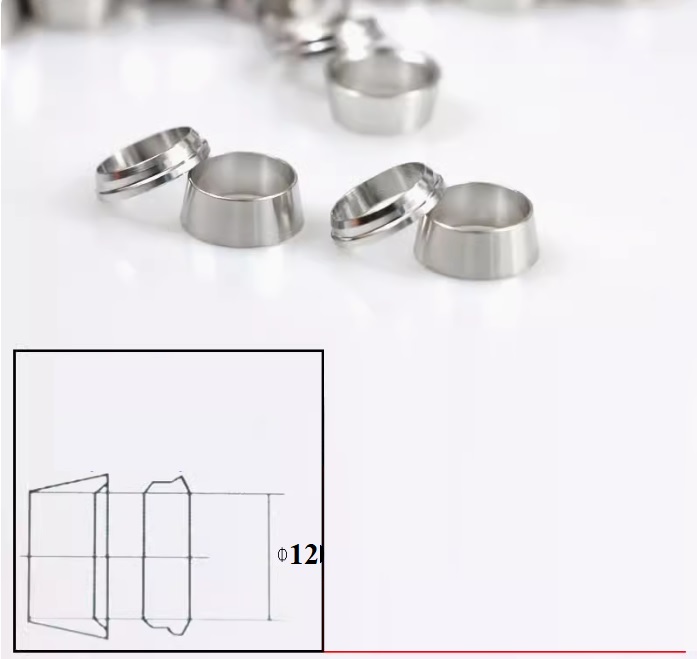

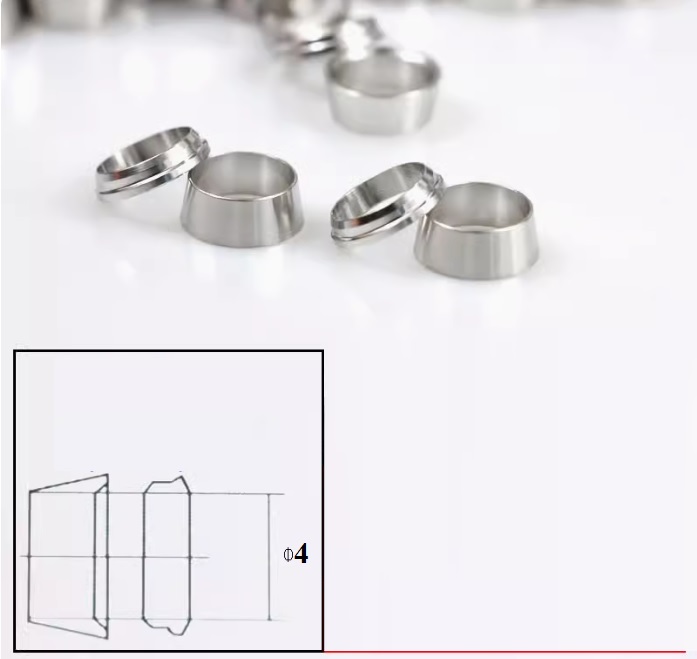

Các lựa chọn hạt bắp siết ống theo đường kính ngoài OD gồm: phi 4, phi 6, phi 8, phi 10, phi 12, phi 14 và phi 16.

Quy trình lắp hạt bắp an toàn và dễ kiểm soát

Bước 1 – cô lập nguồn năng lượng: dừng thiết bị, khóa nguồn cấp và xả hết áp còn giữ trong đường ống. Không tháo đai ốc khi hệ thống còn áp. Làm sạch khu vực để cặn, phoi hoặc bụi không lọt vào mặt côn.

Bước 2 – chuẩn bị ống: cắt đầu ống vuông, xử lý bavia và lau sạch. Quan sát mép trong, mép ngoài và độ tròn. Nếu đoạn đầu đã có rãnh ép sâu hoặc bị bóp méo, cắt bỏ phần hỏng trong phạm vi bố trí cho phép.

Bước 3 – xếp đúng thứ tự: luồn đai ốc lên ống trước, sau đó đặt hạt đúng chiều theo hình học của bộ nối. Không đảo chiều chỉ vì chi tiết vẫn lọt vào khoang. Đưa ống vào hết vị trí trong thân nối, đồng thời giữ ống thẳng trục.

Bước 4 – bắt ren bằng tay: quay đai ốc chậm và cảm nhận ren ăn đều. Nếu ốc kẹt sớm, nghiêng hoặc cần lực ngay từ đầu, dừng lại để kiểm tra chéo ren, sai hạt hoặc ống lệch. Không dùng tay đòn dài để ép vượt qua điểm kẹt.

Bước 5 – siết có kiểm soát: dùng dụng cụ đúng cỡ và giữ thân nối theo phương pháp phù hợp để tránh truyền lực xoắn sang đường ống. Thực hiện theo hướng dẫn của đúng bộ đầu nối. Không tự áp một mô-men chung cho mọi cỡ khi chưa có dữ kiện xác nhận.

Bước 6 – kiểm tra sau lắp: đánh dấu vị trí tương đối giữa đai ốc và thân, kiểm tra ống không bị kéo xiên rồi cấp áp từng bước. Quan sát chân mối nối bằng dung dịch phát hiện rò phù hợp. Bọt tăng liên tục yêu cầu xả áp, tháo ra và tìm nguyên nhân; không mặc định siết thêm.

Lỗi chọn và lắp thường gặp

• Nhầm OD với ID: độ dày thành ống thay đổi nên đường kính trong không phải căn cứ chọn hạt.
• Nhầm hạt với ốc: hạt tiếp xúc quanh ống; ốc có ren và tạo lực đẩy lên hạt.
• Dùng cỡ lớn để siết bù: hành trình sâu không bảo đảm lực ép đã phân bố đúng.
• Tái sử dụng hạt đã biến dạng: dấu ép cũ có thể không trùng vị trí trên đoạn ống mới.
• Đưa ống chưa hết cữ: vùng ép hình thành sai vị trí và khả năng giữ giảm.
• Lắp ngược chiều: mặt làm việc không tiếp xúc đúng với phần côn của thân nối.
• Siết khi ống lệch: hạt bị ép không đều và tải ngang tiếp tục tác động khi vận hành.
• Cố siết để xử lý rò: có thể che giấu sai cỡ, xước mặt côn, chéo ren hoặc đầu ống bị móp.

Kiểm tra độ kín sau khi lắp

Sau khi hoàn tất, xác nhận đai ốc không nghiêng và ống không chịu lực kéo. Cấp áp theo từng bước phù hợp với quy trình an toàn của hệ thống. Dùng dung dịch phát hiện rò tương thích tại vùng tiếp giáp, quan sát đủ lâu và kiểm tra cả khi cơ cấu chuyển trạng thái nếu đường ống có rung hoặc chuyển động trong chu kỳ làm việc.

Nếu xuất hiện bọt liên tục, xả hết áp trước khi tháo. Kiểm tra lần lượt cỡ ống, độ tròn, vị trí đầu ống, chiều hạt, dấu ép, mặt côn và ren đai ốc. Việc xác định nguyên nhân theo thứ tự giúp tránh làm hỏng một chi tiết còn tốt. Sau khi lắp lại, đánh giá cả độ kín và khả năng giữ ống; một mối nối không rò tại thời điểm đứng yên vẫn cần ổn định khi có rung động thực tế.

Bảo quản và bảo trì

Nên chia hạt theo từng cỡ trong túi hoặc hộp có nhãn, tránh để phi 10 lẫn phi 12 hay phi 14 lẫn phi 16. Giữ chi tiết khô, sạch và không để chung với vật sắc có thể làm xước mặt côn. Khi nhận hàng, kiểm tra mép, lỗ trong và bề mặt làm việc; cách ly các chi tiết bị rơi móp hoặc có biến dạng dễ nhận thấy.

Trong kỳ bảo trì, quan sát vị trí đai ốc, tình trạng giá đỡ ống và các dấu hiệu kéo lệch. Nếu tháo cụm, sắp chi tiết theo đúng vị trí để tránh đổi hạt giữa các đầu có kích thước giống nhau nhưng khác kiểu thân. Không dùng dụng cụ làm xước bề mặt tiếp xúc và không mài sửa hạt để ép vừa một bộ không tương thích.

Câu hỏi thường gặp về hạt bắp siết ống Inox 304

Phi 8 có nghĩa là ren 8 mm không?

Không. Phi 8 trong nhóm này biểu thị hạt dành cho ống có đường kính ngoài 8 mm. Ren thuộc đai ốc và thân nối, cần được kiểm tra riêng.

Hạt phi 12 có dùng cho ống phi 10 không?

Không nên dùng. Độ hở giữa hạt và ống làm hành trình siết thay đổi, lực ép có thể không đều và ống vẫn lỏng dù đai ốc đã đi sâu.

Cùng phi 8 thì mọi hạt bắp có thay cho nhau được không?

Không thể kết luận chỉ từ cỡ ống. Cần so chiều dài, đường kính ngoài, mặt côn, khoang đai ốc và kiểu thân nối. Lựa chọn an toàn là dùng hạt đúng bộ hoặc đối chiếu mẫu nguyên dạng.

Một đầu nối thẳng hai đầu cần bao nhiêu hạt?

Nếu cả hai phía đều dùng cơ chế siết hạt bắp, mỗi phía thường có một hạt. Cần kiểm tra cấu tạo thực tế của bộ nối trước khi chuẩn bị số lượng thay thế.

Có nên dùng lại hạt sau khi đổi đoạn ống?

Không nên chuyển một hạt đã biến dạng rõ sang vị trí mới. Dấu ép cũ có thể khiến vùng tiếp xúc không đồng đều. Đồng thời kiểm tra đầu ống, đai ốc và mặt côn trước khi lắp hạt mới.

Vì sao siết chặt nhưng ống vẫn xoay?

Các nguyên nhân thường gặp gồm hạt lớn hơn ống, sai kiểu hạt, lắp ngược, đầu ống chưa vào hết, ống bị ô-van hoặc mặt côn không tương thích. Nên tháo kiểm tra sau khi xả áp thay vì tiếp tục tăng lực.

Inox 304 có quyết định toàn bộ giới hạn làm việc không?

Không. Vật liệu của hạt chỉ là một phần của cụm. Giới hạn làm việc còn phụ thuộc thân nối, đai ốc, ống, kiểu lắp và điều kiện vận hành; cần dựa vào dữ liệu đã xác nhận cho đúng tổ hợp.

Thông tin cần cung cấp khi đặt hạt bắp

Để đối chiếu nhanh, nên cung cấp đường kính ngoài ống đo bằng thước cặp, ảnh hạt cũ ở nhiều góc, ảnh đai ốc và thân nối, mã sản phẩm nếu còn, số lượng cần thay cùng kiểu bố trí của cụm ống. Nếu hạt cũ đã méo, ảnh của bộ nối nguyên vẹn ở vị trí khác sẽ có giá trị hơn việc chỉ đo chi tiết đã qua sử dụng.

Với yêu cầu thay cả cụm, cần nêu rõ số đầu siết ống, cỡ OD ở từng đầu, đầu ren ngoài hay ren trong nếu có, kiểu thẳng, góc, chữ T, giảm hoặc xuyên vách. Thông tin tách bạch giúp chọn đúng hạt, đúng ốc và đúng thân nối ngay từ đầu, đồng thời giảm nguy cơ phải siết thử một chi tiết không tương thích.

KDT PHÚ MỸ hỗ trợ đối chiếu hạt bắp siết ống Inox 304 theo cỡ ống 4–16 mm và theo bộ đầu nối thực tế. Khi chưa chắc chắn, hãy ưu tiên đo OD ống, xác nhận hình học của mẫu và kiểm tra đồng bộ cả bốn thành phần trước khi lắp.
