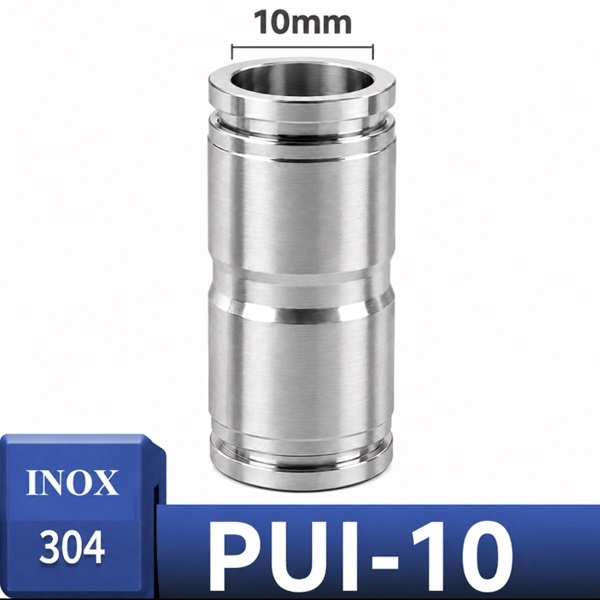

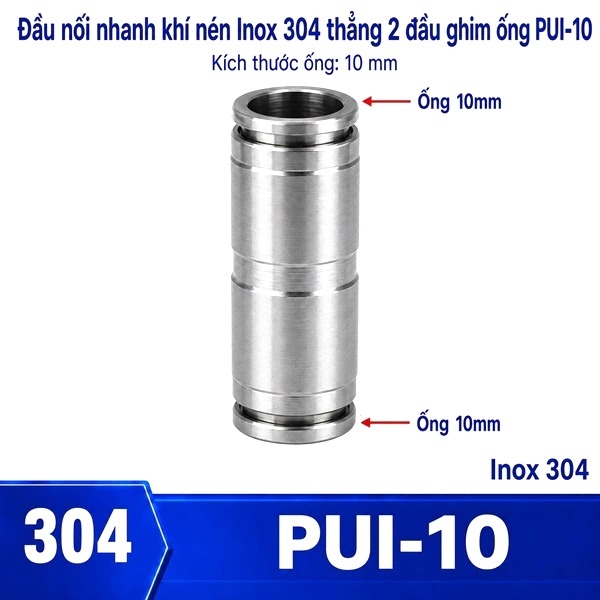

Đầu nối nhanh khí nén Inox 304 thẳng phi 10mm

Đầu nối nhanh khí nén Inox 304 thẳng phi 10mm PUI-10 dùng ghép hai đoạn ống có đường kính ngoài 10mm trên cùng một phương. Cỡ 10mm thường được cân nhắc khi 8mm chưa đáp ứng tốt lưu lượng hoặc khi thiết kế máy đã tiêu chuẩn hóa đường ống OD 10mm. PUI-10 giúp nối dài mà không tạo nút thắt giảm cỡ, nhưng vị trí đặt cần đủ khoảng trống để cắm và tháo ống thẳng trục.

Sản phẩm có hai đầu ghim bằng nhau 10mm × 10mm, không có ren và không chuyển size. Muốn xem cấu trúc đầy đủ từ 4mm đến 16mm, tham khảo nhóm đầu nối thẳng Inox 304 hai đầu ghim ống.

PUI-10 phù hợp nhất với nâng tiết diện cho nhánh khí cỡ trung

Nếu chỉ thay một đoạn 8mm bằng 10mm nhưng các cổng, van và phần lớn tuyến vẫn nhỏ, hiệu quả có thể không đáng kể. PUI-10 phát huy đúng khi toàn bộ nhánh đã được thiết kế cho OD 10mm và không bị thắt tại đầu khác.

• Nhánh cấp cho cơ cấu có nhịp làm việc cao
• Đường nối giữa hai khối máy cỡ trung
• Điểm sửa chữa trên tuyến OD 10mm
• Mô-đun cần tháo rời định kỳ

Thông số nhận diện PUI-10

Đo đúng ống 10mm trước khi cắm

Thước cặp phải đặt trên đường kính ngoài tại đoạn tròn và sạch. Xoay thước 90 độ để phát hiện ống oval; nếu hai kết quả khác nhau rõ, cắt sang đoạn tốt hơn. Không dùng đường kính trong, không suy đoán theo kích thước cổng van và không coi một ống hệ inch gần 10mm là tương đương.

1. Xả hết áp và xác nhận cơ cấu không thể hoạt động bất ngờ.
2. Tìm ký hiệu OD 10mm trên ống hoặc tài liệu máy.
3. Đo cả hai đoạn, ưu tiên vùng chưa bị kẹp hoặc hằn.
4. Chỉ chọn PUI-10 khi hai kết quả đều phù hợp OD 10mm.
5. Kiểm tra vật liệu và độ cứng ống theo yêu cầu của hệ ghim nhanh.

Chuẩn bị đầu ống để PUI-10 làm kín ổn định

Mặt cắt xéo khiến một phía của ống chạm điểm dừng trước, còn vết xước dọc có thể tạo đường rò qua vùng gioăng. Dùng dao cắt ống chuyên dụng, giữ ống vuông góc và loại bỏ đoạn chai cứng. Sau khi cắt, lau sạch mạt và không bôi chất không được nhà sản xuất chấp thuận.

Khi cắm, đưa ống đúng trục và đẩy liên tục tới điểm dừng. Sau đó kéo nhẹ để xác nhận vòng giữ đã khóa. Không quấn băng tan quanh ống tại cửa ghim; cơ cấu này làm kín trực tiếp trên bề mặt ngoài.

Bố trí cơ khí riêng cho tuyến 10mm

Trọng tâm của cỡ này là đánh giá nâng cấp từ 8mm và giữ tiết diện liên tục. Chừa một đoạn ống tương đối thẳng gần miệng fitting, tránh kéo chéo và tránh để vòng nhả bị che. Nếu tuyến đổi hướng ngay tại điểm nối, co Inox 304 hai đầu ghim thường hợp lý hơn việc ép ống uốn gấp.

10mm là bước trung gian hữu ích giữa 8mm gọn và 12mm có tiết diện lớn hơn. Không nên chọn chỉ vì muốn dự phòng; bán kính uốn và tải lên fitting cũng tăng theo.

Kiểm tra vận hành thay vì chỉ thử tĩnh

Đo áp tại điểm dùng trong chu kỳ tải cao, kiểm tra tiếng va ống và độ ổn định của kẹp đỡ. Thử kín lúc đứng yên chỉ phát hiện một phần vấn đề; rung, nhiệt và chuyển động của mô-đun có thể làm lực tác động thay đổi sau nhiều chu kỳ. Nên kiểm tra lại sau lần vận hành đầu và theo lịch bảo trì của máy.

Khi 10mm không phải lựa chọn đúng

Nếu hai phía khác OD, chuyển sang đầu nối giảm thẳng Inox 304; không chèn ống hoặc ghép nhiều vòng lót. Nếu cần cố định qua tủ, dùng đầu ghim ống xuyên vách. Nếu một phía là cổng van hoặc xy lanh, chọn đầu nối ghim ống–ren ngoài đúng cả OD và chuẩn ren.

• Cần đối chiếu toàn dải: PUI-4 đến PUI-16.
• Cần xem các cơ cấu Inox khác: hệ đầu nối nhanh Inox.
• Cần chia nhánh: dùng chữ T ba đầu ghim thay vì ghép nối thẳng.
• Cần đổi cỡ: dùng nối giảm đúng cặp OD.

So sánh PUI-10 với các size lân cận

Tình huống bảo trì tiêu biểu của PUI-10

Khi một vùng ống 10mm bị cọ xát hoặc gập, hãy đánh dấu ranh giới hư hỏng, xả áp và cắt bỏ toàn bộ phần lỗi. Hai đầu còn lại phải đủ chiều dài để đi thẳng vào fitting mà không bị kéo. Nếu khoảng trống sau khi cắt quá ngắn, thay đoạn ống mới sẽ tốt hơn cố kéo hai phía lại gần.

Nếu PUI-10 được dùng làm điểm tách mô-đun, hãy bố trí nhãn nhận diện và khoảng thao tác. Mỗi lần tháo cần nhấn vòng nhả đều rồi kéo thẳng; đầu ống có vết hằn nên được cắt mới. Cách này giúp vùng gioăng luôn tiếp xúc với bề mặt tốt.

Chẩn đoán lỗi riêng trên tuyến 10mm

Câu hỏi thường gặp về PUI-10

PUI-10 có làm tăng lưu lượng nếu tuyến vẫn là 8mm?

Không tự động; điểm thắt khác vẫn giới hạn hệ thống.

Có thể để PUI-10 treo tự do trên đoạn dài?

Nên có bố trí đỡ khi ống rung hoặc tạo tải.

Ống đo 9,8mm có dùng được không?

Cần đối chiếu dung sai và tài liệu ống, không quyết định chỉ từ một số đo.

Có nên thay PUI-10 bằng size lớn hơn để “dư lưu lượng”?

Không nên đổi riêng fitting. Size phải đồng bộ với ống, cổng thiết bị và tính toán lưu lượng. Đầu nối lớn hơn không nhận đúng ống 10mm và không giải quyết điểm thắt ở phần khác.

Checklist đặt mua đầu nối phi 10mm

• Hai ống đều có OD thực tế 10mm.
• Cấu hình cần nối thẳng, không đổi size và không có ren.
• Ống phù hợp cơ cấu ghim nhanh về vật liệu và độ cứng.
• Đã xác nhận môi chất, áp suất, nhiệt độ và điều kiện rung.
• Vị trí lắp có đủ khoảng thẳng để cắm, tháo và kiểm tra.
• Mã ghi trên yêu cầu mua hàng là PUI-10.

Kết luận lựa chọn PUI-10

PUI-10 là phương án gọn cho hai đoạn ống OD 10mm cùng nằm trên một trục. Hiệu quả sử dụng phụ thuộc vào ba việc: xác nhận đúng size, chuẩn bị đầu ống sạch và vuông, cùng bố trí tuyến không truyền lực bất lợi vào fitting. Khi cấu hình thực tế khác đi, chọn đúng đầu giảm, co, xuyên vách, chia nhánh hoặc đầu ống–ren sẽ rõ ràng và dễ bảo trì hơn.

Phiếu kiểm tra hiện trường riêng cho tuyến 10mm

Góc đánh giá chuyên sâu: nâng tiết diện cho nhánh khí cỡ trung

Khi nâng cấp từ 8mm lên 10mm, lập sơ đồ toàn nhánh và đánh dấu từng điểm thắt: cổng FRL, van, tiết lưu, co, đầu ren và ống. Chỉ thay đoạn nối giữa tuyến sẽ không mang lại kết quả nếu van vẫn giới hạn.

PUI-10 phù hợp làm điểm tách giữa hai khối máy khi cả hai phía đã đồng bộ 10mm. Hãy dự trù chiều dài thao tác để kỹ thuật viên không phải bẻ ống lúc tháo, đồng thời ghi nhãn hướng tuyến dù fitting không phân biệt chiều dòng.

Trước khi chốt, đối chiếu lại đúng sản phẩm phi 10mm và toàn bộ dải PUI. Cách đối chiếu hai cấp giúp người mua xác nhận cả mã riêng lẫn cấu trúc chung của nhóm hàng.
