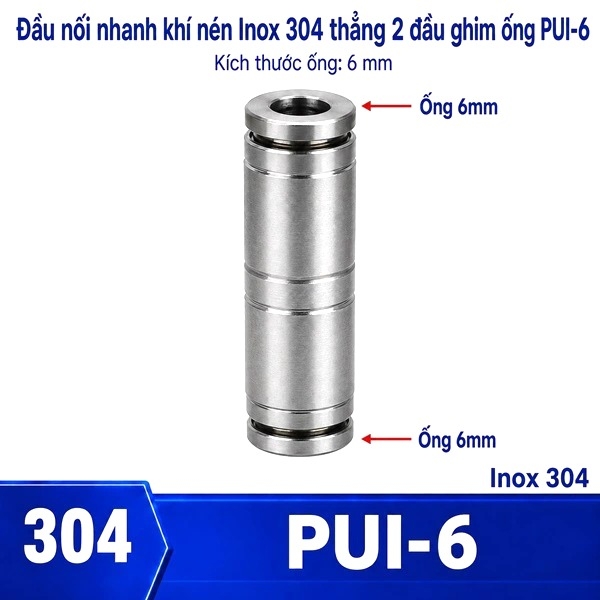

Đầu nối nhanh khí nén Inox 304 thẳng phi 6mm

Đầu nối nhanh khí nén Inox 304 thẳng phi 6mm PUI-6 dùng ghép hai đoạn ống có đường kính ngoài 6mm trên cùng một phương. Cỡ 6mm thường gặp trên máy đóng gói, lắp ráp và các cụm chấp hành nhỏ đến vừa. Nó tạo sự cân bằng giữa khả năng đi ống gọn và tiết diện cao hơn cỡ 4mm, vì vậy công tác nhận diện tại kho và ghi mã trên BOM cần rõ để tránh đổi nhầm với đầu 6mm có ren.

Sản phẩm có hai đầu ghim bằng nhau 6mm × 6mm, không có ren và không chuyển size. Muốn xem cấu trúc đầy đủ từ 4mm đến 16mm, tham khảo nhóm đầu nối thẳng Inox 304 hai đầu ghim ống.

PUI-6 phù hợp nhất với nhánh máy phổ biến và bảo trì nhanh

Khi một máy có hàng chục nhánh 6mm, sai sót thường đến từ việc cắt ống bằng kìm hoặc tái dùng đoạn đã có vết hằn. Chuẩn hóa dao cắt, quy định chiều dài cắm và kiểm tra kéo nhẹ sau lắp giúp giảm lỗi lặp lại hơn là chỉ thay fitting.

• Nhánh cấp khí cho xy lanh nhỏ
• Cụm van điện từ đặt gần cơ cấu
• Điểm tháo mô-đun trên máy đóng gói
• Nối lại ống 6mm sau khi thay cảm biến hoặc cơ cấu

Thông số nhận diện PUI-6

Đo đúng ống 6mm trước khi cắm

Thước cặp phải đặt trên đường kính ngoài tại đoạn tròn và sạch. Xoay thước 90 độ để phát hiện ống oval; nếu hai kết quả khác nhau rõ, cắt sang đoạn tốt hơn. Không dùng đường kính trong, không suy đoán theo kích thước cổng van và không coi một ống hệ inch gần 6mm là tương đương.

1. Xả hết áp và xác nhận cơ cấu không thể hoạt động bất ngờ.
2. Tìm ký hiệu OD 6mm trên ống hoặc tài liệu máy.
3. Đo cả hai đoạn, ưu tiên vùng chưa bị kẹp hoặc hằn.
4. Chỉ chọn PUI-6 khi hai kết quả đều phù hợp OD 6mm.
5. Kiểm tra vật liệu và độ cứng ống theo yêu cầu của hệ ghim nhanh.

Chuẩn bị đầu ống để PUI-6 làm kín ổn định

Mặt cắt xéo khiến một phía của ống chạm điểm dừng trước, còn vết xước dọc có thể tạo đường rò qua vùng gioăng. Dùng dao cắt ống chuyên dụng, giữ ống vuông góc và loại bỏ đoạn chai cứng. Sau khi cắt, lau sạch mạt và không bôi chất không được nhà sản xuất chấp thuận.

Khi cắm, đưa ống đúng trục và đẩy liên tục tới điểm dừng. Sau đó kéo nhẹ để xác nhận vòng giữ đã khóa. Không quấn băng tan quanh ống tại cửa ghim; cơ cấu này làm kín trực tiếp trên bề mặt ngoài.

Bố trí cơ khí riêng cho tuyến 6mm

Trọng tâm của cỡ này là chuẩn hóa thao tác bảo trì trên size dùng nhiều. Chừa một đoạn ống tương đối thẳng gần miệng fitting, tránh kéo chéo và tránh để vòng nhả bị che. Nếu tuyến đổi hướng ngay tại điểm nối, co Inox 304 hai đầu ghim thường hợp lý hơn việc ép ống uốn gấp.

Cỡ 6mm gọn hơn 8mm nhưng có dư địa lưu lượng tốt hơn 4mm. Với nhánh máy thông dụng, quyết định nên dựa trên chu kỳ xy lanh, chiều dài ống và áp tại điểm sử dụng.

Kiểm tra vận hành thay vì chỉ thử tĩnh

Cho máy chạy đủ chu kỳ nóng, quan sát rung tại cụm van và kiểm tra lại sau lần dừng đầu tiên. Thử kín lúc đứng yên chỉ phát hiện một phần vấn đề; rung, nhiệt và chuyển động của mô-đun có thể làm lực tác động thay đổi sau nhiều chu kỳ. Nên kiểm tra lại sau lần vận hành đầu và theo lịch bảo trì của máy.

Khi 6mm không phải lựa chọn đúng

Nếu hai phía khác OD, chuyển sang đầu nối giảm thẳng Inox 304; không chèn ống hoặc ghép nhiều vòng lót. Nếu cần cố định qua tủ, dùng đầu ghim ống xuyên vách. Nếu một phía là cổng van hoặc xy lanh, chọn đầu nối ghim ống–ren ngoài đúng cả OD và chuẩn ren.

• Cần đối chiếu toàn dải: PUI-4 đến PUI-16.
• Cần xem các cơ cấu Inox khác: hệ đầu nối nhanh Inox.
• Cần chia nhánh: dùng chữ T ba đầu ghim thay vì ghép nối thẳng.
• Cần đổi cỡ: dùng nối giảm đúng cặp OD.

So sánh PUI-6 với các size lân cận

Tình huống bảo trì tiêu biểu của PUI-6

Khi một vùng ống 6mm bị cọ xát hoặc gập, hãy đánh dấu ranh giới hư hỏng, xả áp và cắt bỏ toàn bộ phần lỗi. Hai đầu còn lại phải đủ chiều dài để đi thẳng vào fitting mà không bị kéo. Nếu khoảng trống sau khi cắt quá ngắn, thay đoạn ống mới sẽ tốt hơn cố kéo hai phía lại gần.

Nếu PUI-6 được dùng làm điểm tách mô-đun, hãy bố trí nhãn nhận diện và khoảng thao tác. Mỗi lần tháo cần nhấn vòng nhả đều rồi kéo thẳng; đầu ống có vết hằn nên được cắt mới. Cách này giúp vùng gioăng luôn tiếp xúc với bề mặt tốt.

Chẩn đoán lỗi riêng trên tuyến 6mm

Câu hỏi thường gặp về PUI-6

PUI-6 có ren không?

Không, hai phía đều cắm ống OD 6mm.

Có dùng cho ống 1/4 inch được không?

Không tự coi là tương đương; phải xác nhận OD thực tế và hệ fitting.

Vì sao rò sau vài lần tháo?

Đầu ống có thể đã xước hoặc hằn; nên cắt mới trước khi cắm lại.

Có nên thay PUI-6 bằng size lớn hơn để “dư lưu lượng”?

Không nên đổi riêng fitting. Size phải đồng bộ với ống, cổng thiết bị và tính toán lưu lượng. Đầu nối lớn hơn không nhận đúng ống 6mm và không giải quyết điểm thắt ở phần khác.

Checklist đặt mua đầu nối phi 6mm

• Hai ống đều có OD thực tế 6mm.
• Cấu hình cần nối thẳng, không đổi size và không có ren.
• Ống phù hợp cơ cấu ghim nhanh về vật liệu và độ cứng.
• Đã xác nhận môi chất, áp suất, nhiệt độ và điều kiện rung.
• Vị trí lắp có đủ khoảng thẳng để cắm, tháo và kiểm tra.
• Mã ghi trên yêu cầu mua hàng là PUI-6.

Kết luận lựa chọn PUI-6

PUI-6 là phương án gọn cho hai đoạn ống OD 6mm cùng nằm trên một trục. Hiệu quả sử dụng phụ thuộc vào ba việc: xác nhận đúng size, chuẩn bị đầu ống sạch và vuông, cùng bố trí tuyến không truyền lực bất lợi vào fitting. Khi cấu hình thực tế khác đi, chọn đúng đầu giảm, co, xuyên vách, chia nhánh hoặc đầu ống–ren sẽ rõ ràng và dễ bảo trì hơn.

Phiếu kiểm tra hiện trường riêng cho tuyến 6mm

Góc đánh giá chuyên sâu: nhánh máy phổ biến và bảo trì nhanh

Do 6mm được dùng rộng, quản lý phụ tùng cần tách rõ PUI-6 với co 6mm, đầu ren 6mm và đầu giảm có một phía 6mm. Nhãn kệ nên thể hiện đủ hình dạng và hai kích thước, không chỉ ghi “đầu nối 6”.

Trong bảo trì phòng ngừa, có thể kiểm tra ngẫu nhiên các mối nối ở vùng rung cao, gần cửa máy và quanh cụm van. Những vị trí thường xuyên bị kéo khi vệ sinh nên được bố trí lại kẹp hoặc tăng chiều dài ống mềm thay vì thay PUI-6 liên tục.

Trước khi chốt, đối chiếu lại đúng sản phẩm phi 6mm và toàn bộ dải PUI. Cách đối chiếu hai cấp giúp người mua xác nhận cả mã riêng lẫn cấu trúc chung của nhóm hàng.
