Đầu nối nhanh khí nén Inox 304 thẳng phi 4mm
Mã sản phẩm: PUI-4
Loại: PKKN-I304-DNNINOX-PUI
Tồn kho:
Còn hàng
Giá: Liên hệ
Đầu nối nhanh khí nén Inox 304 thẳng phi 4mm PUI-4 nối hai ống OD 4mm bằng hai đầu ghim bằng nhau. Phù hợp mạch điều khiển và không gian hẹp; không có ren, không đổi size.
-
Chi tiết sản phẩm
-
Đánh giá sản phẩm
-
Hướng dẫn mua hàng
Đầu nối nhanh khí nén Inox 304 thẳng phi 4mm PUI-4 dùng ghép hai đoạn ống có đường kính ngoài 4mm trên cùng một phương. Cỡ 4mm được ưu tiên khi đường khí đóng vai trò tín hiệu, điều khiển pilot hoặc cấp cho cơ cấu nhỏ. Thân nối gọn giúp sắp xếp nhiều nhánh trong tủ nhưng đòi hỏi đầu ống được cắt rất chính xác vì bề mặt làm kín có kích thước nhỏ.

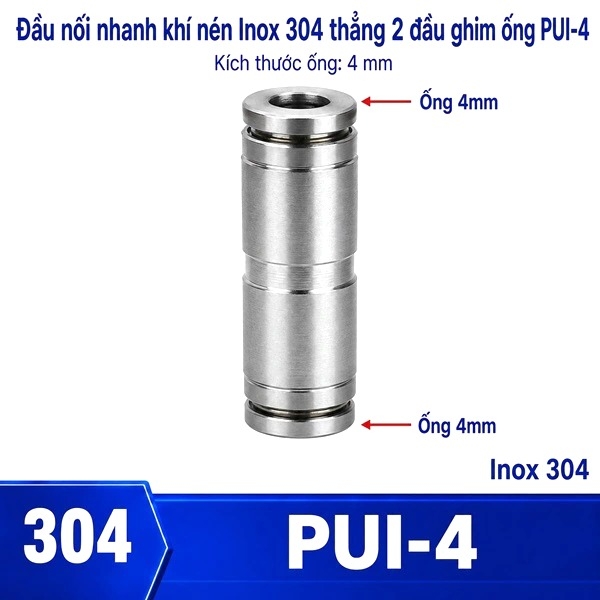

Sản phẩm có hai đầu ghim bằng nhau 4mm × 4mm, không có ren và không chuyển size. Muốn xem cấu trúc đầy đủ từ 4mm đến 16mm, tham khảo nhóm đầu nối thẳng Inox 304 hai đầu ghim ống.
PUI-4 phù hợp nhất với mạch điều khiển và không gian hẹp
Trong một tủ van nhỏ, lỗi thường xuất hiện khi ống 4mm bị kéo căng giữa hai điểm cố định. PUI-4 có thể nối bù một đoạn nhưng không nên trở thành điểm chịu lực. Giải pháp bền hơn là sửa lại chiều dài ống, tạo vòng uốn mềm và giữ fitting ở vùng dễ thao tác.
- Tủ điều khiển có mật độ ống cao
- Van pilot, cảm biến khí và bộ kẹp mini
- Máy lắp ráp nhỏ cần tháo cụm nhanh
- Đoạn sửa chữa ngắn trên ống OD 4mm
Thông số nhận diện PUI-4
| Hạng mục | Giá trị cần xác nhận | Ý nghĩa |
|---|---|---|
| Mã hàng | PUI-4 | Đối chiếu khi đặt và nhận hàng |
| Hai cửa ghim | 4mm × 4mm | Chỉ nối hai ống cùng OD |
| Kiểu thân | Thẳng, không ren | Không đổi hướng và không bắt trực tiếp vào thiết bị |
| Vật liệu thân | Inox 304 theo mô tả | Cần xét thêm gioăng, vòng giữ và môi chất |
| Trọng tâm sử dụng | kiểm soát mặt cắt và bán kính uốn của ống nhỏ | Giúp đánh giá đúng vị trí thay vì chỉ nhìn size |
Đo đúng ống 4mm trước khi cắm
Thước cặp phải đặt trên đường kính ngoài tại đoạn tròn và sạch. Xoay thước 90 độ để phát hiện ống oval; nếu hai kết quả khác nhau rõ, cắt sang đoạn tốt hơn. Không dùng đường kính trong, không suy đoán theo kích thước cổng van và không coi một ống hệ inch gần 4mm là tương đương.
- Xả hết áp và xác nhận cơ cấu không thể hoạt động bất ngờ.
- Tìm ký hiệu OD 4mm trên ống hoặc tài liệu máy.
- Đo cả hai đoạn, ưu tiên vùng chưa bị kẹp hoặc hằn.
- Chỉ chọn PUI-4 khi hai kết quả đều phù hợp OD 4mm.
- Kiểm tra vật liệu và độ cứng ống theo yêu cầu của hệ ghim nhanh.
Chuẩn bị đầu ống để PUI-4 làm kín ổn định
Mặt cắt xéo khiến một phía của ống chạm điểm dừng trước, còn vết xước dọc có thể tạo đường rò qua vùng gioăng. Dùng dao cắt ống chuyên dụng, giữ ống vuông góc và loại bỏ đoạn chai cứng. Sau khi cắt, lau sạch mạt và không bôi chất không được nhà sản xuất chấp thuận.
Khi cắm, đưa ống đúng trục và đẩy liên tục tới điểm dừng. Sau đó kéo nhẹ để xác nhận vòng giữ đã khóa. Không quấn băng tan quanh ống tại cửa ghim; cơ cấu này làm kín trực tiếp trên bề mặt ngoài.
Bố trí cơ khí riêng cho tuyến 4mm
Trọng tâm của cỡ này là kiểm soát mặt cắt và bán kính uốn của ống nhỏ. Chừa một đoạn ống tương đối thẳng gần miệng fitting, tránh kéo chéo và tránh để vòng nhả bị che. Nếu tuyến đổi hướng ngay tại điểm nối, co Inox 304 hai đầu ghim thường hợp lý hơn việc ép ống uốn gấp.
So với 6mm, cỡ 4mm tiết kiệm không gian rõ rệt nhưng tiết diện nhỏ hơn. Nếu cơ cấu phản hồi chậm hoặc tuyến kéo dài qua nhiều góc, cần đánh giá tổn thất thay vì chỉ thay đầu nối.
Kiểm tra vận hành thay vì chỉ thử tĩnh
Theo dõi van pilot ở chu kỳ nhanh, nghe tiếng xì nhỏ trong tủ và dùng dung dịch kiểm tra phù hợp quanh hai cửa ghim. Thử kín lúc đứng yên chỉ phát hiện một phần vấn đề; rung, nhiệt và chuyển động của mô-đun có thể làm lực tác động thay đổi sau nhiều chu kỳ. Nên kiểm tra lại sau lần vận hành đầu và theo lịch bảo trì của máy.
| Thời điểm | Quan sát | Hành động |
|---|---|---|
| Ngay sau cắm | Ống đã tới điểm dừng, kéo nhẹ không tuột | Lắp lại nếu hành trình chưa đủ |
| Cấp áp thấp | Không có tiếng xì hoặc bọt khí | Xả áp và xử lý đầu ống nếu rò |
| Máy chạy chu kỳ | Ống không quất, rung hoặc kéo fitting | Bổ sung kẹp, sửa hướng tuyến |
| Sau bảo trì | Vùng cắm không xước sâu hoặc hằn | Cắt mới trước khi tái sử dụng |
Khi 4mm không phải lựa chọn đúng
Nếu hai phía khác OD, chuyển sang đầu nối giảm thẳng Inox 304; không chèn ống hoặc ghép nhiều vòng lót. Nếu cần cố định qua tủ, dùng đầu ghim ống xuyên vách. Nếu một phía là cổng van hoặc xy lanh, chọn đầu nối ghim ống–ren ngoài đúng cả OD và chuẩn ren.
- Cần đối chiếu toàn dải: PUI-4 đến PUI-16.
- Cần xem các cơ cấu Inox khác: hệ đầu nối nhanh Inox.
- Cần chia nhánh: dùng chữ T ba đầu ghim thay vì ghép nối thẳng.
- Cần đổi cỡ: dùng nối giảm đúng cặp OD.
So sánh PUI-4 với các size lân cận
| Lựa chọn | Khi nên cân nhắc | Rủi ro nếu chọn theo cảm tính |
|---|---|---|
| PUI-4 | Hệ thống đã dùng OD 4mm và cần nối thẳng | Không phù hợp khi hai ống khác size |
| Cỡ 6mm | Thiết kế kỹ thuật chỉ định và toàn tuyến đồng bộ | Tự đổi cỡ có thể tạo điểm thắt hoặc tăng tải cơ học |
| Nối giảm | Hai phía thật sự khác OD | Dùng nối bằng nhau sẽ không lắp đúng |
| Xuyên vách | Cần khóa fitting lên tấm | PUI tự do không thay vai trò gá cố định |
Tình huống bảo trì tiêu biểu của PUI-4
Khi một vùng ống 4mm bị cọ xát hoặc gập, hãy đánh dấu ranh giới hư hỏng, xả áp và cắt bỏ toàn bộ phần lỗi. Hai đầu còn lại phải đủ chiều dài để đi thẳng vào fitting mà không bị kéo. Nếu khoảng trống sau khi cắt quá ngắn, thay đoạn ống mới sẽ tốt hơn cố kéo hai phía lại gần.
Nếu PUI-4 được dùng làm điểm tách mô-đun, hãy bố trí nhãn nhận diện và khoảng thao tác. Mỗi lần tháo cần nhấn vòng nhả đều rồi kéo thẳng; đầu ống có vết hằn nên được cắt mới. Cách này giúp vùng gioăng luôn tiếp xúc với bề mặt tốt.
Chẩn đoán lỗi riêng trên tuyến 4mm
| Dấu hiệu | Khả năng cần kiểm tra | Xử lý ưu tiên |
|---|---|---|
| Không cắm được | Nhầm OD, đầu ống bẹp, ba via | Đo lại và cắt mới bằng dao chuyên dụng |
| Rò ngay | Mặt cắt xéo, xước, chưa đủ sâu | Xả áp, cắt bỏ vùng lỗi và lắp lại |
| Tuột khi tải tăng | Sai size, vòng giữ hỏng, có lực kéo | Dừng máy, xác minh mã và sửa gá đỡ |
| Rò sau nhiều chu kỳ | Rung, uốn sát miệng, ống lão hóa | Điều chỉnh tuyến và thay đoạn ống |
| Tháo khó | Còn áp hoặc vòng nhả bị nhấn lệch | Xả áp hoàn toàn, nhấn đều theo trục |
Câu hỏi thường gặp về PUI-4
PUI-4 có dành cho ống đường kính trong 4mm không?
Không. Số 4 chỉ OD 4mm.
Ống nhỏ bị cong ngay sát đầu ghim có sao không?
Có thể tạo lực ngang và làm kín kém theo thời gian; nên chừa đoạn thẳng.
Có nên tăng lên 6mm khi thiếu lưu lượng?
Chỉ tăng khi toàn bộ thiết kế, cổng thiết bị và lưu lượng cho phép.
Có nên thay PUI-4 bằng size lớn hơn để “dư lưu lượng”?
Không nên đổi riêng fitting. Size phải đồng bộ với ống, cổng thiết bị và tính toán lưu lượng. Đầu nối lớn hơn không nhận đúng ống 4mm và không giải quyết điểm thắt ở phần khác.
Checklist đặt mua đầu nối phi 4mm
- Hai ống đều có OD thực tế 4mm.
- Cấu hình cần nối thẳng, không đổi size và không có ren.
- Ống phù hợp cơ cấu ghim nhanh về vật liệu và độ cứng.
- Đã xác nhận môi chất, áp suất, nhiệt độ và điều kiện rung.
- Vị trí lắp có đủ khoảng thẳng để cắm, tháo và kiểm tra.
- Mã ghi trên yêu cầu mua hàng là PUI-4.
Kết luận lựa chọn PUI-4
PUI-4 là phương án gọn cho hai đoạn ống OD 4mm cùng nằm trên một trục. Hiệu quả sử dụng phụ thuộc vào ba việc: xác nhận đúng size, chuẩn bị đầu ống sạch và vuông, cùng bố trí tuyến không truyền lực bất lợi vào fitting. Khi cấu hình thực tế khác đi, chọn đúng đầu giảm, co, xuyên vách, chia nhánh hoặc đầu ống–ren sẽ rõ ràng và dễ bảo trì hơn.
Phiếu kiểm tra hiện trường riêng cho tuyến 4mm
| Vị trí hoặc tình huống | Rủi ro cần loại trừ | Hành động và bằng chứng |
|---|---|---|
| Điểm 1: tủ pilot nhiều ống nhỏ | mặt cắt nhỏ bị xéo khó nhận ra; đặc biệt lưu ý khi dây tín hiệu đi sát nhau. | Thực hiện nới bó ống và tách khỏi cạnh sắc; nghiệm thu khi đoạn sát fitting không chịu kéo ngang. |
| Điểm 2: cụm cảm biến đặt sát nhau | bán kính uốn quá gắt trong tủ; đặc biệt lưu ý khi dây tín hiệu đi sát nhau. | Thực hiện đánh số hai đầu trước khi tháo; nghiệm thu khi ống giữ nguyên tiết diện sau khi bó. |
| Điểm 3: nhánh kẹp mini chạy nhanh | nhầm nhánh tín hiệu sau bảo trì; đặc biệt lưu ý khi dây tín hiệu đi sát nhau. | Thực hiện tạo vòng uốn mềm trước cửa ghim; nghiệm thu khi mép cắt tròn đều quanh chu vi. |
| Điểm 4: máng ống hẹp phía sau bảng | ống mảnh bị bó bởi dây rút; đặc biệt lưu ý khi dây tín hiệu đi sát nhau. | Thực hiện soi mặt cắt dưới ánh sáng rõ; nghiệm thu khi nhãn ống trùng sơ đồ điều khiển. |
Góc đánh giá chuyên sâu: mạch điều khiển và không gian hẹp
Trong mạch tín hiệu, mục tiêu không phải đưa lượng khí lớn mà là truyền trạng thái nhanh và ổn định. Hãy ưu tiên tuyến ngắn, ít điểm uốn và tránh gom ống quá chặt làm bẹp tiết diện. Khi nhiều ống 4mm chạy song song, đánh số hai đầu giúp bảo trì mà không cắm nhầm tín hiệu.
Với tủ kín, tiếng xì nhỏ khó nhận biết khi máy đang chạy. Kiểm tra từng nhánh ở thời điểm yên tĩnh, quan sát áp giữ và khoanh vùng theo cụm sẽ hiệu quả hơn thay hàng loạt. PUI-4 nên đặt ở nơi ngón tay có thể nhấn vòng nhả thẳng trục.
Trước khi chốt, đối chiếu lại đúng sản phẩm phi 4mm và toàn bộ dải PUI. Cách đối chiếu hai cấp giúp người mua xác nhận cả mã riêng lẫn cấu trúc chung của nhóm hàng.
