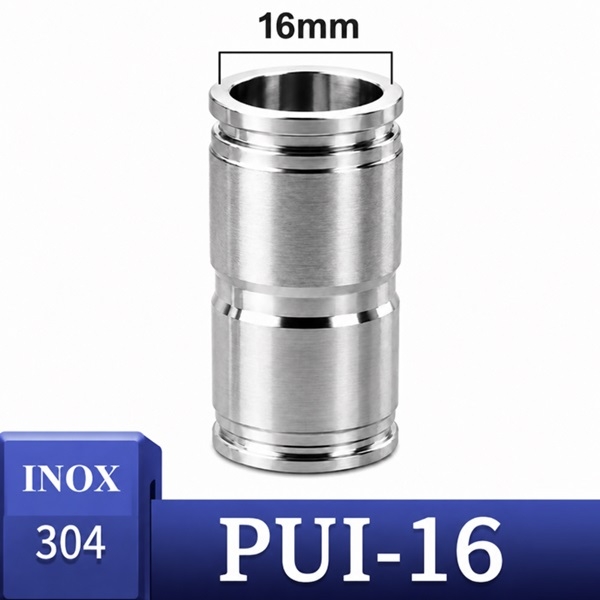

Đầu nối nhanh khí nén Inox 304 thẳng phi 16mm

Đầu nối nhanh khí nén Inox 304 thẳng phi 16mm PUI-16 dùng ghép hai đoạn ống có đường kính ngoài 16mm trên cùng một phương. Cỡ 16mm là lớn nhất trong dải PUI đang xét, phù hợp tuyến đã được thiết kế với ống OD 16mm. PUI-16 hỗ trợ tạo điểm nối hoặc tách nhanh nhưng không được xem như chi tiết chịu trọng lượng của một tuyến dài; kẹp đỡ, bán kính uốn và rung động phải được xử lý ngay từ bố trí cơ khí.

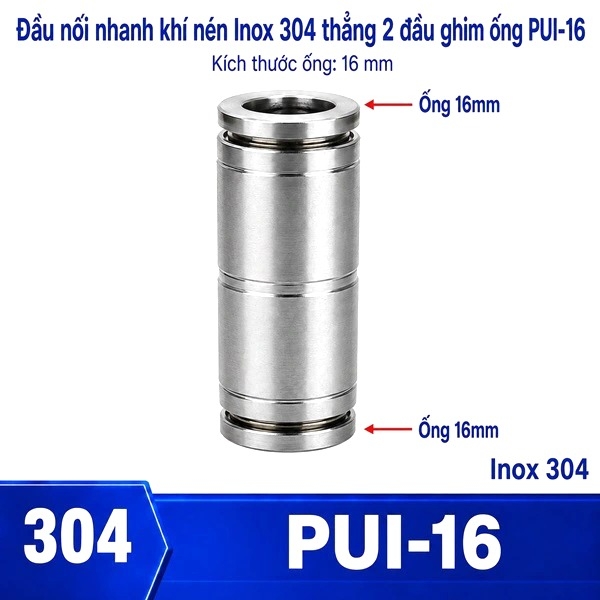

Sản phẩm có hai đầu ghim bằng nhau 16mm × 16mm, không có ren và không chuyển size. Muốn xem cấu trúc đầy đủ từ 4mm đến 16mm, tham khảo nhóm đầu nối thẳng Inox 304 hai đầu ghim ống.

PUI-16 phù hợp nhất với tuyến khí lớn và yêu cầu gá đỡ

Ống 16mm có lực hồi đáng kể khi bị ép vào góc hẹp. Nếu PUI-16 nằm giữa hai đoạn lệch trục, mối nối sẽ chịu uốn liên tục. Cần chỉnh gối đỡ, tăng bán kính uốn hoặc chọn hình dạng fitting đúng hướng trước khi cấp áp.

• Đường cấp chính cho một cụm máy
• Nhánh phân phối có nhu cầu khí cao
• Đoạn ống lớn cần tách khi di chuyển mô-đun
• Sửa chữa cục bộ trên tuyến OD 16mm

Thông số nhận diện PUI-16

Đo đúng ống 16mm trước khi cắm

Thước cặp phải đặt trên đường kính ngoài tại đoạn tròn và sạch. Xoay thước 90 độ để phát hiện ống oval; nếu hai kết quả khác nhau rõ, cắt sang đoạn tốt hơn. Không dùng đường kính trong, không suy đoán theo kích thước cổng van và không coi một ống hệ inch gần 16mm là tương đương.

1. Xả hết áp và xác nhận cơ cấu không thể hoạt động bất ngờ.
2. Tìm ký hiệu OD 16mm trên ống hoặc tài liệu máy.
3. Đo cả hai đoạn, ưu tiên vùng chưa bị kẹp hoặc hằn.
4. Chỉ chọn PUI-16 khi hai kết quả đều phù hợp OD 16mm.
5. Kiểm tra vật liệu và độ cứng ống theo yêu cầu của hệ ghim nhanh.

Chuẩn bị đầu ống để PUI-16 làm kín ổn định

Mặt cắt xéo khiến một phía của ống chạm điểm dừng trước, còn vết xước dọc có thể tạo đường rò qua vùng gioăng. Dùng dao cắt ống chuyên dụng, giữ ống vuông góc và loại bỏ đoạn chai cứng. Sau khi cắt, lau sạch mạt và không bôi chất không được nhà sản xuất chấp thuận.

Khi cắm, đưa ống đúng trục và đẩy liên tục tới điểm dừng. Sau đó kéo nhẹ để xác nhận vòng giữ đã khóa. Không quấn băng tan quanh ống tại cửa ghim; cơ cấu này làm kín trực tiếp trên bề mặt ngoài.

Bố trí cơ khí riêng cho tuyến 16mm

Trọng tâm của cỡ này là giảm tải lên fitting và xác nhận năng lực toàn tuyến. Chừa một đoạn ống tương đối thẳng gần miệng fitting, tránh kéo chéo và tránh để vòng nhả bị che. Nếu tuyến đổi hướng ngay tại điểm nối, co Inox 304 hai đầu ghim thường hợp lý hơn việc ép ống uốn gấp.

Không nên mặc định 16mm tốt hơn 12mm hoặc 14mm. Cỡ lớn chỉ đúng khi lưu lượng, van, cổng thiết bị và toàn bộ tuyến được thiết kế tương ứng.

Kiểm tra vận hành thay vì chỉ thử tĩnh

Thử ở tải cao nhất, quan sát chuyển động của ống, kiểm tra kẹp đỡ và đo áp tại đầu xa của tuyến. Thử kín lúc đứng yên chỉ phát hiện một phần vấn đề; rung, nhiệt và chuyển động của mô-đun có thể làm lực tác động thay đổi sau nhiều chu kỳ. Nên kiểm tra lại sau lần vận hành đầu và theo lịch bảo trì của máy.

Khi 16mm không phải lựa chọn đúng

Nếu hai phía khác OD, chuyển sang đầu nối giảm thẳng Inox 304; không chèn ống hoặc ghép nhiều vòng lót. Nếu cần cố định qua tủ, dùng đầu ghim ống xuyên vách. Nếu một phía là cổng van hoặc xy lanh, chọn đầu nối ghim ống–ren ngoài đúng cả OD và chuẩn ren.

• Cần đối chiếu toàn dải: PUI-4 đến PUI-16.
• Cần xem các cơ cấu Inox khác: hệ đầu nối nhanh Inox.
• Cần chia nhánh: dùng chữ T ba đầu ghim thay vì ghép nối thẳng.
• Cần đổi cỡ: dùng nối giảm đúng cặp OD.

So sánh PUI-16 với các size lân cận

Tình huống bảo trì tiêu biểu của PUI-16

Khi một vùng ống 16mm bị cọ xát hoặc gập, hãy đánh dấu ranh giới hư hỏng, xả áp và cắt bỏ toàn bộ phần lỗi. Hai đầu còn lại phải đủ chiều dài để đi thẳng vào fitting mà không bị kéo. Nếu khoảng trống sau khi cắt quá ngắn, thay đoạn ống mới sẽ tốt hơn cố kéo hai phía lại gần.

Nếu PUI-16 được dùng làm điểm tách mô-đun, hãy bố trí nhãn nhận diện và khoảng thao tác. Mỗi lần tháo cần nhấn vòng nhả đều rồi kéo thẳng; đầu ống có vết hằn nên được cắt mới. Cách này giúp vùng gioăng luôn tiếp xúc với bề mặt tốt.

Chẩn đoán lỗi riêng trên tuyến 16mm

Câu hỏi thường gặp về PUI-16

PUI-16 có thể treo giữa hai đoạn ống dài không?

Không nên; cần kẹp đỡ để giảm tải.

Dùng 16mm có luôn giảm sụt áp không?

Chỉ khi các điểm thắt khác cũng phù hợp.

Có thể ép ống 15mm vào PUI-16 không?

Không; phải dùng đúng OD thiết kế.

Có nên thay PUI-16 bằng size lớn hơn để “dư lưu lượng”?

Không nên đổi riêng fitting. Size phải đồng bộ với ống, cổng thiết bị và tính toán lưu lượng. Đầu nối lớn hơn không nhận đúng ống 16mm và không giải quyết điểm thắt ở phần khác.

Checklist đặt mua đầu nối phi 16mm

• Hai ống đều có OD thực tế 16mm.
• Cấu hình cần nối thẳng, không đổi size và không có ren.
• Ống phù hợp cơ cấu ghim nhanh về vật liệu và độ cứng.
• Đã xác nhận môi chất, áp suất, nhiệt độ và điều kiện rung.
• Vị trí lắp có đủ khoảng thẳng để cắm, tháo và kiểm tra.
• Mã ghi trên yêu cầu mua hàng là PUI-16.

Kết luận lựa chọn PUI-16

PUI-16 là phương án gọn cho hai đoạn ống OD 16mm cùng nằm trên một trục. Hiệu quả sử dụng phụ thuộc vào ba việc: xác nhận đúng size, chuẩn bị đầu ống sạch và vuông, cùng bố trí tuyến không truyền lực bất lợi vào fitting. Khi cấu hình thực tế khác đi, chọn đúng đầu giảm, co, xuyên vách, chia nhánh hoặc đầu ống–ren sẽ rõ ràng và dễ bảo trì hơn.

Phiếu kiểm tra hiện trường riêng cho tuyến 16mm

Góc đánh giá chuyên sâu: tuyến khí lớn và yêu cầu gá đỡ

Với 16mm, thiết kế gá đỡ là một phần của chất lượng mối nối. Khoảng cách kẹp phụ thuộc vật liệu ống, hướng lắp, rung và nhiệt; cần theo hướng dẫn kỹ thuật thay vì dùng một khoảng cố định cho mọi máy.

Khi tách mô-đun lớn, phải bảo đảm tuyến đã xả áp và ống không còn lực đàn hồi. Một đoạn 16mm đang bị uốn có thể bật khi tháo. Sắp xếp người giữ ống và giải phóng tải trước khi nhấn vòng nhả.

Trước khi chốt, đối chiếu lại đúng sản phẩm phi 16mm và toàn bộ dải PUI. Cách đối chiếu hai cấp giúp người mua xác nhận cả mã riêng lẫn cấu trúc chung của nhóm hàng.
