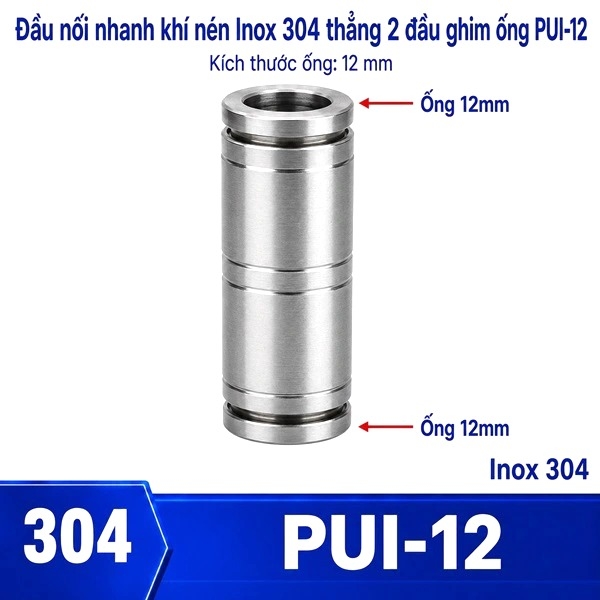

Đầu nối nhanh khí nén Inox 304 thẳng phi 12mm

Đầu nối nhanh khí nén Inox 304 thẳng phi 12mm PUI-12 dùng ghép hai đoạn ống có đường kính ngoài 12mm trên cùng một phương. Cỡ 12mm thường xuất hiện trên tuyến đưa khí đến cụm van, mô-đun máy hoặc nhóm cơ cấu có nhu cầu đồng thời. PUI-12 tạo điểm nối gọn cho hai ống cùng OD, nhưng trọng lượng và độ cứng của ống khiến yêu cầu gá đỡ quan trọng hơn các size nhỏ.

Sản phẩm có hai đầu ghim bằng nhau 12mm × 12mm, không có ren và không chuyển size. Muốn xem cấu trúc đầy đủ từ 4mm đến 16mm, tham khảo nhóm đầu nối thẳng Inox 304 hai đầu ghim ống.

PUI-12 phù hợp nhất với cấp khí cho cụm van và mô-đun lớn

Ở đầu vào manifold, một đoạn 12mm dài có thể rung theo chu kỳ nạp/xả. Nếu toàn bộ lực dồn vào PUI-12, gioăng và vòng giữ làm việc trong điều kiện bất lợi. Kẹp ống gần cụm nhưng vẫn chừa khoảng thao tác là cách bố trí hợp lý.

• Đường cấp đến manifold van
• Mô-đun máy có nhiều cơ cấu hoạt động
• Đoạn chuyển tiếp giữa hai khu vực bảo trì
• Tuyến 12mm cần thay đoạn hư mà không động tới ren

Thông số nhận diện PUI-12

Đo đúng ống 12mm trước khi cắm

Thước cặp phải đặt trên đường kính ngoài tại đoạn tròn và sạch. Xoay thước 90 độ để phát hiện ống oval; nếu hai kết quả khác nhau rõ, cắt sang đoạn tốt hơn. Không dùng đường kính trong, không suy đoán theo kích thước cổng van và không coi một ống hệ inch gần 12mm là tương đương.

1. Xả hết áp và xác nhận cơ cấu không thể hoạt động bất ngờ.
2. Tìm ký hiệu OD 12mm trên ống hoặc tài liệu máy.
3. Đo cả hai đoạn, ưu tiên vùng chưa bị kẹp hoặc hằn.
4. Chỉ chọn PUI-12 khi hai kết quả đều phù hợp OD 12mm.
5. Kiểm tra vật liệu và độ cứng ống theo yêu cầu của hệ ghim nhanh.

Chuẩn bị đầu ống để PUI-12 làm kín ổn định

Mặt cắt xéo khiến một phía của ống chạm điểm dừng trước, còn vết xước dọc có thể tạo đường rò qua vùng gioăng. Dùng dao cắt ống chuyên dụng, giữ ống vuông góc và loại bỏ đoạn chai cứng. Sau khi cắt, lau sạch mạt và không bôi chất không được nhà sản xuất chấp thuận.

Khi cắm, đưa ống đúng trục và đẩy liên tục tới điểm dừng. Sau đó kéo nhẹ để xác nhận vòng giữ đã khóa. Không quấn băng tan quanh ống tại cửa ghim; cơ cấu này làm kín trực tiếp trên bề mặt ngoài.

Bố trí cơ khí riêng cho tuyến 12mm

Trọng tâm của cỡ này là phân phối khí cho cụm và kiểm soát tải cơ học. Chừa một đoạn ống tương đối thẳng gần miệng fitting, tránh kéo chéo và tránh để vòng nhả bị che. Nếu tuyến đổi hướng ngay tại điểm nối, co Inox 304 hai đầu ghim thường hợp lý hơn việc ép ống uốn gấp.

So với 10mm, 12mm phù hợp thiết kế cần tiết diện cao hơn; so với 14mm, cỡ 12mm phổ biến hơn và dễ đồng bộ với nhiều phụ kiện. Quyết định vẫn phải theo tính toán và cổng thiết bị.

Kiểm tra vận hành thay vì chỉ thử tĩnh

Chạy đồng thời các cơ cấu tiêu thụ lớn, theo dõi áp đầu manifold và quan sát rung trên đoạn gần mối nối. Thử kín lúc đứng yên chỉ phát hiện một phần vấn đề; rung, nhiệt và chuyển động của mô-đun có thể làm lực tác động thay đổi sau nhiều chu kỳ. Nên kiểm tra lại sau lần vận hành đầu và theo lịch bảo trì của máy.

Khi 12mm không phải lựa chọn đúng

Nếu hai phía khác OD, chuyển sang đầu nối giảm thẳng Inox 304; không chèn ống hoặc ghép nhiều vòng lót. Nếu cần cố định qua tủ, dùng đầu ghim ống xuyên vách. Nếu một phía là cổng van hoặc xy lanh, chọn đầu nối ghim ống–ren ngoài đúng cả OD và chuẩn ren.

• Cần đối chiếu toàn dải: PUI-4 đến PUI-16.
• Cần xem các cơ cấu Inox khác: hệ đầu nối nhanh Inox.
• Cần chia nhánh: dùng chữ T ba đầu ghim thay vì ghép nối thẳng.
• Cần đổi cỡ: dùng nối giảm đúng cặp OD.

So sánh PUI-12 với các size lân cận

Tình huống bảo trì tiêu biểu của PUI-12

Khi một vùng ống 12mm bị cọ xát hoặc gập, hãy đánh dấu ranh giới hư hỏng, xả áp và cắt bỏ toàn bộ phần lỗi. Hai đầu còn lại phải đủ chiều dài để đi thẳng vào fitting mà không bị kéo. Nếu khoảng trống sau khi cắt quá ngắn, thay đoạn ống mới sẽ tốt hơn cố kéo hai phía lại gần.

Nếu PUI-12 được dùng làm điểm tách mô-đun, hãy bố trí nhãn nhận diện và khoảng thao tác. Mỗi lần tháo cần nhấn vòng nhả đều rồi kéo thẳng; đầu ống có vết hằn nên được cắt mới. Cách này giúp vùng gioăng luôn tiếp xúc với bề mặt tốt.

Chẩn đoán lỗi riêng trên tuyến 12mm

Câu hỏi thường gặp về PUI-12

PUI-12 có dùng làm điểm cố định trên panel không?

Không; cần loại xuyên vách nếu phải khóa vào tấm.

Tại sao cần kẹp đỡ gần fitting?

Để giảm trọng lượng và lực uốn truyền vào cửa ghim.

Có thể nối hai ống 12mm khác độ cứng?

Chỉ khi cả hai phù hợp yêu cầu của cơ cấu ghim và điều kiện vận hành.

Có nên thay PUI-12 bằng size lớn hơn để “dư lưu lượng”?

Không nên đổi riêng fitting. Size phải đồng bộ với ống, cổng thiết bị và tính toán lưu lượng. Đầu nối lớn hơn không nhận đúng ống 12mm và không giải quyết điểm thắt ở phần khác.

Checklist đặt mua đầu nối phi 12mm

• Hai ống đều có OD thực tế 12mm.
• Cấu hình cần nối thẳng, không đổi size và không có ren.
• Ống phù hợp cơ cấu ghim nhanh về vật liệu và độ cứng.
• Đã xác nhận môi chất, áp suất, nhiệt độ và điều kiện rung.
• Vị trí lắp có đủ khoảng thẳng để cắm, tháo và kiểm tra.
• Mã ghi trên yêu cầu mua hàng là PUI-12.

Kết luận lựa chọn PUI-12

PUI-12 là phương án gọn cho hai đoạn ống OD 12mm cùng nằm trên một trục. Hiệu quả sử dụng phụ thuộc vào ba việc: xác nhận đúng size, chuẩn bị đầu ống sạch và vuông, cùng bố trí tuyến không truyền lực bất lợi vào fitting. Khi cấu hình thực tế khác đi, chọn đúng đầu giảm, co, xuyên vách, chia nhánh hoặc đầu ống–ren sẽ rõ ràng và dễ bảo trì hơn.

Phiếu kiểm tra hiện trường riêng cho tuyến 12mm

Góc đánh giá chuyên sâu: cấp khí cho cụm van và mô-đun lớn

Tuyến cấp manifold cần được đánh giá theo tổng nhu cầu của các nhánh và hệ số hoạt động đồng thời. PUI-12 không tự tăng năng lực phân phối; nó duy trì một mối nối cùng tiết diện khi phần còn lại đã được chọn đúng.

Kẹp đỡ nên đặt đủ gần để kiểm soát trọng lượng nhưng không che vòng nhả. Khi manifold rung, dùng đoạn ống có độ mềm phù hợp và tránh truyền tải trực tiếp từ khung máy sang fitting.

Trước khi chốt, đối chiếu lại đúng sản phẩm phi 12mm và toàn bộ dải PUI. Cách đối chiếu hai cấp giúp người mua xác nhận cả mã riêng lẫn cấu trúc chung của nhóm hàng.
