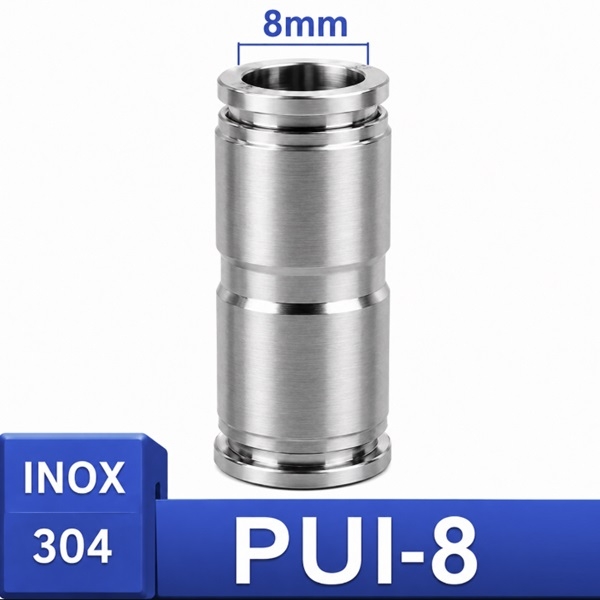

Đầu nối nhanh khí nén Inox 304 thẳng phi 8mm

Đầu nối nhanh khí nén Inox 304 thẳng phi 8mm PUI-8 dùng ghép hai đoạn ống có đường kính ngoài 8mm trên cùng một phương. Cỡ 8mm phù hợp nhiều nhánh cấp khí cần tiết diện tốt hơn 6mm nhưng vẫn phải đi qua khung máy, máng cáp hoặc cụm van có không gian vừa phải. Điểm mạnh của PUI-8 là tạo mối nối thẳng gọn; điểm cần lưu ý là ống 8mm cứng hơn ống nhỏ và dễ truyền lực uốn vào miệng ghim.

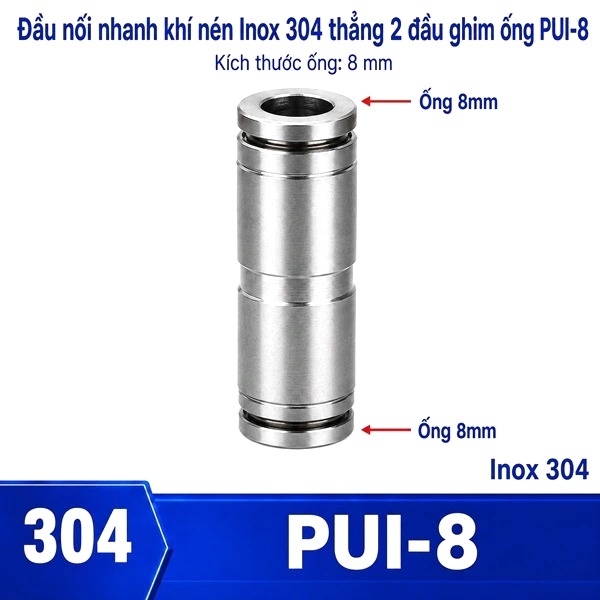

Sản phẩm có hai đầu ghim bằng nhau 8mm × 8mm, không có ren và không chuyển size. Muốn xem cấu trúc đầy đủ từ 4mm đến 16mm, tham khảo nhóm đầu nối thẳng Inox 304 hai đầu ghim ống.

PUI-8 phù hợp nhất với cân bằng lưu lượng và khả năng bố trí

Một nhánh 8mm đi sát góc khung thường bị ép bán kính quá nhỏ. Dù PUI-8 kín khi thử tĩnh, lực hồi của ống vẫn tác động liên tục. Dời điểm nối khỏi góc, dùng kẹp định hướng hoặc chuyển sang co đúng cấu hình sẽ ổn định hơn.

• Nhánh cấp cho xy lanh trung bình
• Máy dán nhãn và đóng gói tốc độ cao
• Tuyến giữa cụm van và mô-đun chuyển động
• Vị trí cần tách cụm mà không tháo đầu ren

Thông số nhận diện PUI-8

Đo đúng ống 8mm trước khi cắm

Thước cặp phải đặt trên đường kính ngoài tại đoạn tròn và sạch. Xoay thước 90 độ để phát hiện ống oval; nếu hai kết quả khác nhau rõ, cắt sang đoạn tốt hơn. Không dùng đường kính trong, không suy đoán theo kích thước cổng van và không coi một ống hệ inch gần 8mm là tương đương.

1. Xả hết áp và xác nhận cơ cấu không thể hoạt động bất ngờ.
2. Tìm ký hiệu OD 8mm trên ống hoặc tài liệu máy.
3. Đo cả hai đoạn, ưu tiên vùng chưa bị kẹp hoặc hằn.
4. Chỉ chọn PUI-8 khi hai kết quả đều phù hợp OD 8mm.
5. Kiểm tra vật liệu và độ cứng ống theo yêu cầu của hệ ghim nhanh.

Chuẩn bị đầu ống để PUI-8 làm kín ổn định

Mặt cắt xéo khiến một phía của ống chạm điểm dừng trước, còn vết xước dọc có thể tạo đường rò qua vùng gioăng. Dùng dao cắt ống chuyên dụng, giữ ống vuông góc và loại bỏ đoạn chai cứng. Sau khi cắt, lau sạch mạt và không bôi chất không được nhà sản xuất chấp thuận.

Khi cắm, đưa ống đúng trục và đẩy liên tục tới điểm dừng. Sau đó kéo nhẹ để xác nhận vòng giữ đã khóa. Không quấn băng tan quanh ống tại cửa ghim; cơ cấu này làm kín trực tiếp trên bề mặt ngoài.

Bố trí cơ khí riêng cho tuyến 8mm

Trọng tâm của cỡ này là cân bằng tiết diện, chiều dài tuyến và lực uốn. Chừa một đoạn ống tương đối thẳng gần miệng fitting, tránh kéo chéo và tránh để vòng nhả bị che. Nếu tuyến đổi hướng ngay tại điểm nối, co Inox 304 hai đầu ghim thường hợp lý hơn việc ép ống uốn gấp.

So với 6mm, 8mm tăng tiết diện nhưng cần nhiều chỗ uốn hơn. So với 10mm, 8mm dễ bố trí hơn và có thể đã đủ cho nhiều cơ cấu trung bình.

Kiểm tra vận hành thay vì chỉ thử tĩnh

Đánh giá ở thời điểm nhiều cơ cấu cùng hoạt động, theo dõi sụt áp và kiểm tra lực kéo ngang tại fitting. Thử kín lúc đứng yên chỉ phát hiện một phần vấn đề; rung, nhiệt và chuyển động của mô-đun có thể làm lực tác động thay đổi sau nhiều chu kỳ. Nên kiểm tra lại sau lần vận hành đầu và theo lịch bảo trì của máy.

Khi 8mm không phải lựa chọn đúng

Nếu hai phía khác OD, chuyển sang đầu nối giảm thẳng Inox 304; không chèn ống hoặc ghép nhiều vòng lót. Nếu cần cố định qua tủ, dùng đầu ghim ống xuyên vách. Nếu một phía là cổng van hoặc xy lanh, chọn đầu nối ghim ống–ren ngoài đúng cả OD và chuẩn ren.

• Cần đối chiếu toàn dải: PUI-4 đến PUI-16.
• Cần xem các cơ cấu Inox khác: hệ đầu nối nhanh Inox.
• Cần chia nhánh: dùng chữ T ba đầu ghim thay vì ghép nối thẳng.
• Cần đổi cỡ: dùng nối giảm đúng cặp OD.

So sánh PUI-8 với các size lân cận

Tình huống bảo trì tiêu biểu của PUI-8

Khi một vùng ống 8mm bị cọ xát hoặc gập, hãy đánh dấu ranh giới hư hỏng, xả áp và cắt bỏ toàn bộ phần lỗi. Hai đầu còn lại phải đủ chiều dài để đi thẳng vào fitting mà không bị kéo. Nếu khoảng trống sau khi cắt quá ngắn, thay đoạn ống mới sẽ tốt hơn cố kéo hai phía lại gần.

Nếu PUI-8 được dùng làm điểm tách mô-đun, hãy bố trí nhãn nhận diện và khoảng thao tác. Mỗi lần tháo cần nhấn vòng nhả đều rồi kéo thẳng; đầu ống có vết hằn nên được cắt mới. Cách này giúp vùng gioăng luôn tiếp xúc với bề mặt tốt.

Chẩn đoán lỗi riêng trên tuyến 8mm

Câu hỏi thường gặp về PUI-8

PUI-8 nối 8mm với 6mm được không?

Không; cần đầu giảm 8–6mm.

Có quấn băng tan quanh ống không?

Không, cửa ghim làm kín trực tiếp trên bề mặt ống.

Khi nào dùng co thay PUI-8?

Khi tuyến phải đổi hướng gấp gần vị trí nối.

Có nên thay PUI-8 bằng size lớn hơn để “dư lưu lượng”?

Không nên đổi riêng fitting. Size phải đồng bộ với ống, cổng thiết bị và tính toán lưu lượng. Đầu nối lớn hơn không nhận đúng ống 8mm và không giải quyết điểm thắt ở phần khác.

Checklist đặt mua đầu nối phi 8mm

• Hai ống đều có OD thực tế 8mm.
• Cấu hình cần nối thẳng, không đổi size và không có ren.
• Ống phù hợp cơ cấu ghim nhanh về vật liệu và độ cứng.
• Đã xác nhận môi chất, áp suất, nhiệt độ và điều kiện rung.
• Vị trí lắp có đủ khoảng thẳng để cắm, tháo và kiểm tra.
• Mã ghi trên yêu cầu mua hàng là PUI-8.

Kết luận lựa chọn PUI-8

PUI-8 là phương án gọn cho hai đoạn ống OD 8mm cùng nằm trên một trục. Hiệu quả sử dụng phụ thuộc vào ba việc: xác nhận đúng size, chuẩn bị đầu ống sạch và vuông, cùng bố trí tuyến không truyền lực bất lợi vào fitting. Khi cấu hình thực tế khác đi, chọn đúng đầu giảm, co, xuyên vách, chia nhánh hoặc đầu ống–ren sẽ rõ ràng và dễ bảo trì hơn.

Phiếu kiểm tra hiện trường riêng cho tuyến 8mm

Góc đánh giá chuyên sâu: cân bằng lưu lượng và khả năng bố trí

Khi chọn giữa 6mm và 8mm, cần xem lưu lượng tại thời điểm nhiều cơ cấu cùng chạy chứ không chỉ lưu lượng trung bình. Ống 8mm có thể cải thiện đáp ứng nhưng hiệu quả còn phụ thuộc tiết diện van, giảm thanh và cổng xy lanh.

Ở máy có mô-đun trượt, đoạn 8mm cần đủ mềm và đủ chiều dài cho toàn hành trình. PUI-8 nên nằm ngoài vùng uốn lặp; đặt fitting ngay trong xích dẫn cáp có thể tạo tải chu kỳ không cần thiết.

Trước khi chốt, đối chiếu lại đúng sản phẩm phi 8mm và toàn bộ dải PUI. Cách đối chiếu hai cấp giúp người mua xác nhận cả mã riêng lẫn cấu trúc chung của nhóm hàng.
