Đầu nối nhanh khí nén Inox 304 thẳng phi 14mm

Đầu nối nhanh khí nén Inox 304 thẳng phi 14mm PUI-14 dùng ghép hai đoạn ống có đường kính ngoài 14mm trên cùng một phương. Cỡ 14mm là lựa chọn trung gian và thường ít gặp hơn 12mm hay 16mm. Vì vậy, giá trị quan trọng nhất khi chọn PUI-14 không nằm ở việc ước lượng bằng mắt mà ở quy trình xác minh: đọc ký hiệu ống, đo hai phương, kiểm tra hệ mm/inch và đối chiếu chi tiết cũ.

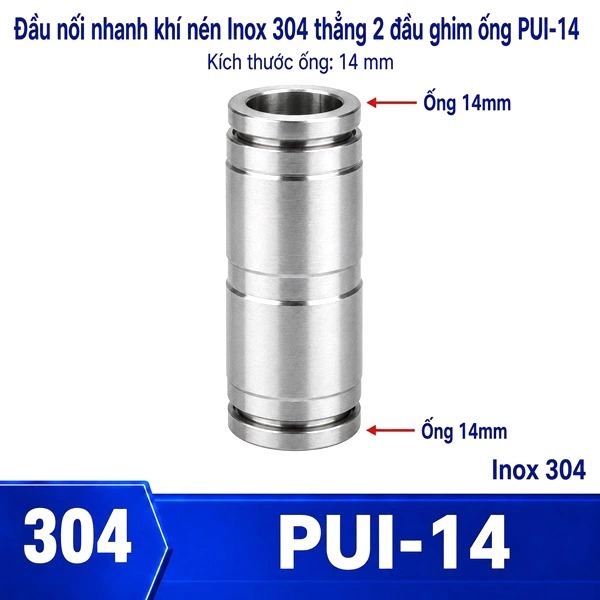

Sản phẩm có hai đầu ghim bằng nhau 14mm × 14mm, không có ren và không chuyển size. Muốn xem cấu trúc đầy đủ từ 4mm đến 16mm, tham khảo nhóm đầu nối thẳng Inox 304 hai đầu ghim ống.

PUI-14 phù hợp nhất với xác minh size trung gian ít phổ biến

Một ống đã dùng lâu có thể oval hoặc lớp bám làm số đo gần 14mm. Đo ở phần mới của cuộn ống hoặc đoạn chưa chịu kẹp, so sánh hai phương và kiểm tra ký hiệu là cách đáng tin hơn. Nếu không có dữ liệu, không nên đặt theo ước lượng.

• Máy nhập khẩu đã quy định OD 14mm
• Thay đầu nối cũ đúng mã PUI-14
• Tuyến đặc thù không thể đổi toàn bộ sang size khác
• Kho phụ tùng cần nhận diện riêng cỡ trung gian

Thông số nhận diện PUI-14

Đo đúng ống 14mm trước khi cắm

Thước cặp phải đặt trên đường kính ngoài tại đoạn tròn và sạch. Xoay thước 90 độ để phát hiện ống oval; nếu hai kết quả khác nhau rõ, cắt sang đoạn tốt hơn. Không dùng đường kính trong, không suy đoán theo kích thước cổng van và không coi một ống hệ inch gần 14mm là tương đương.

1. Xả hết áp và xác nhận cơ cấu không thể hoạt động bất ngờ.
2. Tìm ký hiệu OD 14mm trên ống hoặc tài liệu máy.
3. Đo cả hai đoạn, ưu tiên vùng chưa bị kẹp hoặc hằn.
4. Chỉ chọn PUI-14 khi hai kết quả đều phù hợp OD 14mm.
5. Kiểm tra vật liệu và độ cứng ống theo yêu cầu của hệ ghim nhanh.

Chuẩn bị đầu ống để PUI-14 làm kín ổn định

Mặt cắt xéo khiến một phía của ống chạm điểm dừng trước, còn vết xước dọc có thể tạo đường rò qua vùng gioăng. Dùng dao cắt ống chuyên dụng, giữ ống vuông góc và loại bỏ đoạn chai cứng. Sau khi cắt, lau sạch mạt và không bôi chất không được nhà sản xuất chấp thuận.

Khi cắm, đưa ống đúng trục và đẩy liên tục tới điểm dừng. Sau đó kéo nhẹ để xác nhận vòng giữ đã khóa. Không quấn băng tan quanh ống tại cửa ghim; cơ cấu này làm kín trực tiếp trên bề mặt ngoài.

Bố trí cơ khí riêng cho tuyến 14mm

Trọng tâm của cỡ này là loại trừ nhầm lẫn với ống 12mm, 16mm và hệ inch. Chừa một đoạn ống tương đối thẳng gần miệng fitting, tránh kéo chéo và tránh để vòng nhả bị che. Nếu tuyến đổi hướng ngay tại điểm nối, co Inox 304 hai đầu ghim thường hợp lý hơn việc ép ống uốn gấp.

14mm nằm giữa 12mm và 16mm nhưng không phải bộ chuyển cho hai size đó. Hai cửa của PUI-14 đều chỉ nhận OD 14mm.

Kiểm tra vận hành thay vì chỉ thử tĩnh

Kiểm tra nhận dạng trước lắp, sau đó thử áp tăng dần và theo dõi lực giữ vì sai size là rủi ro chính của cỡ này. Thử kín lúc đứng yên chỉ phát hiện một phần vấn đề; rung, nhiệt và chuyển động của mô-đun có thể làm lực tác động thay đổi sau nhiều chu kỳ. Nên kiểm tra lại sau lần vận hành đầu và theo lịch bảo trì của máy.

Khi 14mm không phải lựa chọn đúng

Nếu hai phía khác OD, chuyển sang đầu nối giảm thẳng Inox 304; không chèn ống hoặc ghép nhiều vòng lót. Nếu cần cố định qua tủ, dùng đầu ghim ống xuyên vách. Nếu một phía là cổng van hoặc xy lanh, chọn đầu nối ghim ống–ren ngoài đúng cả OD và chuẩn ren.

• Cần đối chiếu toàn dải: PUI-4 đến PUI-16.
• Cần xem các cơ cấu Inox khác: hệ đầu nối nhanh Inox.
• Cần chia nhánh: dùng chữ T ba đầu ghim thay vì ghép nối thẳng.
• Cần đổi cỡ: dùng nối giảm đúng cặp OD.

So sánh PUI-14 với các size lân cận

Tình huống bảo trì tiêu biểu của PUI-14

Khi một vùng ống 14mm bị cọ xát hoặc gập, hãy đánh dấu ranh giới hư hỏng, xả áp và cắt bỏ toàn bộ phần lỗi. Hai đầu còn lại phải đủ chiều dài để đi thẳng vào fitting mà không bị kéo. Nếu khoảng trống sau khi cắt quá ngắn, thay đoạn ống mới sẽ tốt hơn cố kéo hai phía lại gần.

Nếu PUI-14 được dùng làm điểm tách mô-đun, hãy bố trí nhãn nhận diện và khoảng thao tác. Mỗi lần tháo cần nhấn vòng nhả đều rồi kéo thẳng; đầu ống có vết hằn nên được cắt mới. Cách này giúp vùng gioăng luôn tiếp xúc với bề mặt tốt.

Chẩn đoán lỗi riêng trên tuyến 14mm

Câu hỏi thường gặp về PUI-14

PUI-14 có nối 12mm với 16mm không?

Không; hai đầu đều là 14mm.

Đo gần 14mm đã đủ kết luận chưa?

Chưa; cần kiểm tra hệ size, ký hiệu và độ oval.

Có nên thay cả tuyến bằng 14mm khi chỉ thiếu fitting?

Không; thay đổi size cần đánh giá kỹ thuật toàn hệ thống.

Có nên thay PUI-14 bằng size lớn hơn để “dư lưu lượng”?

Không nên đổi riêng fitting. Size phải đồng bộ với ống, cổng thiết bị và tính toán lưu lượng. Đầu nối lớn hơn không nhận đúng ống 14mm và không giải quyết điểm thắt ở phần khác.

Checklist đặt mua đầu nối phi 14mm

• Hai ống đều có OD thực tế 14mm.
• Cấu hình cần nối thẳng, không đổi size và không có ren.
• Ống phù hợp cơ cấu ghim nhanh về vật liệu và độ cứng.
• Đã xác nhận môi chất, áp suất, nhiệt độ và điều kiện rung.
• Vị trí lắp có đủ khoảng thẳng để cắm, tháo và kiểm tra.
• Mã ghi trên yêu cầu mua hàng là PUI-14.

Kết luận lựa chọn PUI-14

PUI-14 là phương án gọn cho hai đoạn ống OD 14mm cùng nằm trên một trục. Hiệu quả sử dụng phụ thuộc vào ba việc: xác nhận đúng size, chuẩn bị đầu ống sạch và vuông, cùng bố trí tuyến không truyền lực bất lợi vào fitting. Khi cấu hình thực tế khác đi, chọn đúng đầu giảm, co, xuyên vách, chia nhánh hoặc đầu ống–ren sẽ rõ ràng và dễ bảo trì hơn.

Phiếu kiểm tra hiện trường riêng cho tuyến 14mm

Góc đánh giá chuyên sâu: xác minh size trung gian ít phổ biến

Quản lý size 14mm cần kỷ luật nhận dạng. Có thể dùng túi riêng, nhãn màu và ghi cả OD 14 × 14mm trên phiếu xuất kho. Điều này giảm nhầm với cỡ 12mm hoặc 16mm có hình dáng gần giống trong ảnh.

Khi máy cũ không còn tài liệu, hãy lấy số đo từ nhiều điểm, chụp rõ ký hiệu ống và đối chiếu chi tiết đang lắp. Không thử ép một fitting nghi ngờ vào ống đang vận hành vì vết xước tạo ra sẽ ảnh hưởng lần lắp đúng sau đó.

Trước khi chốt, đối chiếu lại đúng sản phẩm phi 14mm và toàn bộ dải PUI. Cách đối chiếu hai cấp giúp người mua xác nhận cả mã riêng lẫn cấu trúc chung của nhóm hàng.
