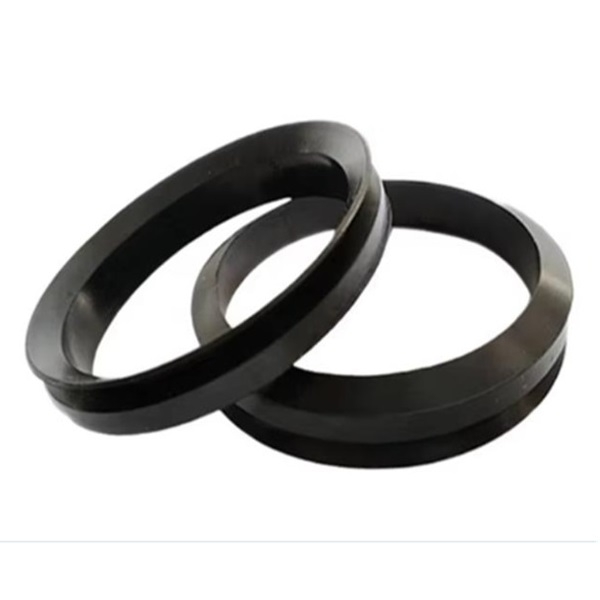

Gioăng V-ring VS-070 VITON

Với Gioăng V-ring VS-070 VITON, không nên chọn chỉ theo hình ảnh. V-ring là chi tiết đàn hồi quay cùng trục, vì vậy độ căng thân, khoảng lắp và mặt đối tiếp ảnh hưởng trực tiếp đến khả năng làm việc.

Mã này nằm trong nhóm V-ring VS Viton/FKM. Khi cần kiểm tra kiểu khác, có thể chuyển sang V-ring seal; nếu cần xác định cơ chế làm kín tổng quát, xem gioăng phớt làm kín.

Cách phân biệt Gioăng V-ring VS-070 VITON với các cỡ gần

Mã VS-070 là khóa nhận diện tốt khi hỏi mua. Tuy nhiên, để xác nhận phù hợp, cần thêm đường kính trục, kiểu VS, vật liệu Viton/FKM, mặt đối tiếp và tốc độ. Cách này hữu ích hơn việc chỉ mô tả “phớt chữ V” hoặc gửi một ảnh tổng thể.

Đối với nhóm mã trung bình, việc lắp lệch có thể làm môi mòn không đều, vì vậy nên kiểm tra tiếp xúc quanh toàn bộ chu vi. Đây là điểm nên ưu tiên trong lúc tháo mẫu cũ và chuẩn bị lắp vòng mới.

Biên dạng VS làm việc như thế nào trên trục quay?

VS có hình học thân khác VA và thường đòi hỏi khoảng lắp phù hợp với chính kiểu VS. Thân quay cùng trục, môi tiếp xúc theo phương trục với mặt chặn.

V-ring hoạt động như một vòng gạt đàn hồi ở đầu trục. Nó không cần ép cố định trong lỗ như nhiều oil seal; thay vào đó, độ căng thân giữ vòng trên trục và môi làm việc với mặt đối diện.

Các cụm như phớt trục quay V-ring, V-ring chắn mỡ và gioăng trục quay V-ring thể hiện mục đích sử dụng thường gặp. Dù vậy, chức năng thực tế của VS-070 còn phụ thuộc hướng lắp, khoảng tỳ và kết cấu máy.

Kiểm soát phần thân của VS-070

Thân vòng phải bám đều quanh trục. Khi kéo quá căng, hình học môi có thể thay đổi; khi quá lỏng, vòng dễ dịch chuyển. Cần đưa vòng qua bậc trục đều tay và tránh tập trung lực ở một phía.

Kiểm tra môi và mặt đối tiếp

Khi thay vòng, nên làm sạch vùng mà môi cũ đã chạy. Nếu xuất hiện rãnh mòn, cần đánh giá mặt đối tiếp trước vì phớt mới có thể nhanh chóng đi theo vết mòn cũ.

Vật liệu Viton/FKM và phạm vi lựa chọn

Nếu máy chỉ làm việc với dầu mỡ thông dụng ở điều kiện vừa phải, NBR có thể vẫn là phương án kinh tế. Việc chuyển sang FKM/Viton nên có lý do kỹ thuật rõ ràng.

Khi vòng FKM cũ hư sớm, cần kiểm tra mặt đối tiếp và điều kiện cơ khí song song với môi chất. Vật liệu tốt không thể bù cho lắp lệch, ép môi quá mạnh hoặc trục có độ đảo lớn.

Khi người mua hỏi phớt V-ring chịu nhiệt hoặc V-ring FKM chịu nhiệt, nhiệt độ liên tục và nhiệt độ đỉnh cần được phân biệt. Tốc độ quay cũng có thể làm môi nóng thêm do ma sát.

Đo và đối chiếu kích thước V-ring VS-070

Vòng cao su đã dùng có thể giãn, dẹt hoặc mòn, vì vậy số đo trên mẫu cũ chỉ nên dùng để kiểm tra chéo. Hãy đo đường kính trục tại đúng vị trí thân vòng làm việc và chụp rõ tiết diện.

VS-070 và các cỡ liền kề: tránh chọn theo cảm tính

Nếu đang phân vân VS-065, VS-070 và VS-075, cần so sánh độ bám thân, chiều cao môi và vị trí mặt chặn. Ba mã gần nhau không nên coi là thay thế trực tiếp.

Nếu còn phân vân giữa các cỡ gần nhau, nên thử đối chiếu trên bản vẽ hoặc đo lại trục. Chọn cỡ ở giữa theo cảm tính dễ tạo vòng quá lỏng hoặc quá căng.

Ứng dụng thực tế có thể gặp với VS-070

Thiết bị chế biến: hơi ẩm và chu kỳ vệ sinh khiến vật liệu cùng bề mặt làm việc cần được kiểm tra kỹ. Với Gioăng V-ring VS-070 VITON, nên kiểm tra thêm tốc độ quay và dấu mòn trên mặt chặn nếu cụm đã vận hành lâu.

Moay-ơ hoặc trục bánh xe: điều kiện ngoài trời khiến nước bắn, bụi và độ đồng tâm của cụm quay đáng được chú ý. Nếu môi trường thực tế có nhiều tạp chất, cần xem cả hướng môi và đường thoát của nước hoặc bụi.

Tên thiết bị chỉ giúp định hướng. Quyết định cuối vẫn cần dựa trên trục, mặt chặn, tốc độ, môi chất và khoảng lắp.

Quy trình lắp Gioăng V-ring VS-070 VITON nên kiểm soát gì?

1. Lau sạch trục và mặt chặn, loại bỏ gỉ, cặn và cạnh sắc.
2. Xác nhận lại mã VS-070, kiểu VS và vật liệu Viton/FKM.
3. Dùng lớp bảo vệ mềm ở vùng cạnh sắc khi kéo vòng qua.
4. Kéo thân vòng đều quanh trục, tránh xoắn hoặc kéo lệch một phía.
5. Điều chỉnh vị trí theo phương trục sao cho môi làm việc tại mặt chặn dự kiến.
6. Kiểm tra vòng một lượt quanh chu vi trước khi quay thử.
7. Kiểm tra chuyển động ban đầu ở tốc độ rất thấp hoặc bằng tay theo quy trình máy.
8. Theo dõi nhiệt cục bộ và tình trạng môi trong lần kiểm tra đầu tiên.

Rủi ro thường gặp khi dùng V-ring VS

• Không kiểm tra độ đảo khi môi cũ mòn lệch một phía.
• Chọn theo tên máy nhưng không đo trục tại vị trí lắp.
• Đặt số lượng lớn trước khi xác nhận mẫu ở thiết bị đã sửa đổi.
• Nhầm VA và VS do chỉ quan sát hình tổng thể.
• Dùng đường kính ngoài của vòng đã giãn để suy ra cỡ mới.
• Chọn cỡ chỉ vì số mã nhìn gần với vòng cũ.
• Bỏ qua vết xước hoặc rãnh mòn trên mặt đối tiếp.
• Đặt môi quá sát mặt chặn làm tăng ma sát.

Chuẩn bị thông tin khi hỏi giá Gioăng V-ring VS-070 VITON

Nếu đang tra giá V-ring VS, nên gửi rõ cỡ VS-070 và vật liệu Viton/FKM. Khi chưa chắc cỡ, cung cấp số đo trục cùng ảnh mẫu để khoanh vùng trước khi đặt.

Để mua đúng Gioăng V-ring VS-070 VITON, hãy chuẩn bị ít nhất mã VS-070, ảnh vòng cũ, số đo trục và số lượng. Nếu vòng đã biến dạng mạnh, bản vẽ hoặc ảnh cụm lắp sẽ có giá trị hơn số đo vòng tự do.

Các lựa chọn nên đối chiếu cùng VS-070

• Gioăng V-ring VS-065 VITON – so sánh khi mẫu cũ khó nhận diện.
• Gioăng V-ring VS-075 VITON – dùng khi cần loại trừ một phương án gần.
• Gioăng V-ring VS-070 NBR – kiểm tra khác biệt về cỡ hoặc vật liệu.
• Gioăng V-ring VA-070 VITON – tham khảo chéo theo biên dạng và mã.
• V-ring VS Viton/FKM – xem các cỡ cùng cấu hình.
• V-ring seal – so sánh các kiểu V-ring đang có.

Câu hỏi thường gặp về VS-070

Mã VS-070 có phải chính xác bằng đường kính trục 070 mm không?

Không nên mặc định như vậy nếu chưa đối chiếu bảng kích thước của đúng nhà sản xuất. Mã sản phẩm cần được xác nhận cùng dải trục và hình học vòng.

VS-070 có thể thay bằng VA-070 không?

Không nên thay trực tiếp khi chưa có dữ liệu hình học. VS và VA là hai biên dạng khác nhau dù số mã có thể giống.

Có thể đo đường kính ngoài vòng để chọn cỡ không?

Có thể ghi lại để tham khảo, nhưng không nên quyết định cỡ chỉ từ đường kính ngoài của vòng cũ.

Vì sao môi V-ring mòn lệch một phía?

Có thể do mặt chặn không vuông, vòng lắp lệch, độ đảo trục hoặc ổ bi rơ. Cần kiểm tra cả cụm cơ khí.

Nên chọn Gioăng V-ring VS-070 VITON theo vòng cũ hay theo trục?

Ưu tiên đường kính trục tại vị trí lắp và mã cũ. Vòng đã sử dụng có thể giãn nên số đo tự do chỉ dùng để kiểm tra chéo.

Có cần keo giữ VS-070 trên trục không?

Trong cấu hình phổ biến là không cần. Chỉ dùng phương pháp cố định bổ sung nếu tài liệu thiết bị yêu cầu.

Kiểm tra cuối trước khi đặt VS-070

Gioăng V-ring VS-070 VITON sẽ dễ chọn đúng hơn khi người mua cung cấp đồng thời mã VS-070, ảnh mẫu và số đo trục. Với nhóm mã trung bình, cần lưu ý rằng việc lắp lệch có thể làm môi mòn không đều, vì vậy nên kiểm tra tiếp xúc quanh toàn bộ chu vi.
