Khớp nối nhanh khí nén đầu cái SF-SM-SP-SH

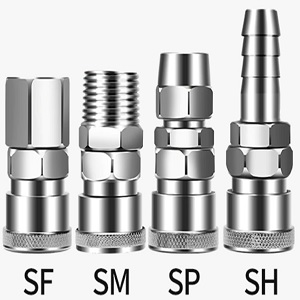

Khớp nối nhanh khí nén đầu cái SF-SM-SP-SH là ổ nhận đầu đực, dùng tạo điểm tháo lắp nhanh giữa nguồn khí với dây hơi hoặc dụng cụ. Bốn kiểu đuôi gồm ren trong, ren ngoài, siết ống và đuôi chuột để ghép với các vị trí cấp khí khác nhau.

Chọn đầu cái cần quan tâm đồng thời khả năng giữ chốt, độ kín và cách cố định ổ nhận. Phần đuôi quyết định việc lắp vào nguồn; phần miệng nhận quyết định đầu cắm nào sử dụng được. Có thể xem toàn bộ khớp nối nhanh khí nén để hoàn thiện cặp ghép phù hợp với dây và thiết bị.

Đầu cái tạo điểm nhận dây hơi ở đâu?

Trong cách bố trí thông dụng, đầu cái được đặt phía cấp khí để nhận đầu đực trên dây hoặc dụng cụ. Khi ghép đúng, cơ cấu giữ bên trong ổ nhận giữ chốt tại vị trí làm việc. Người sử dụng có thể tháo dây ở mặt ghép nhanh mà không phải mở mối ren hoặc tháo phần giữ ống phía sau.

Vị trí này có thể nằm trên bàn thao tác, tại đầu dây cấp, trên cụm phân phối hoặc gần máy. Một ổ nhận đặt cố định cần đủ chỗ cho tay điều khiển vòng áo. Một ổ nhận gắn cuối dây lại cần được bảo vệ khỏi kéo căng và va đập khi di chuyển. Vì vậy, lựa chọn đuôi không chỉ phụ thuộc cỡ ren mà còn phụ thuộc cách dùng.

Đầu cái không đồng nghĩa với ren trong. Có đầu cái ren ngoài để bắt vào lỗ ren nguồn, cũng có đầu cái siết ống hoặc đuôi chuột. Khi hỏi hàng nên nói đầy đủ kiểu ổ nhận và kiểu đuôi, tránh mua nhầm đầu đực chỉ vì phần ren nhìn giống nhau.

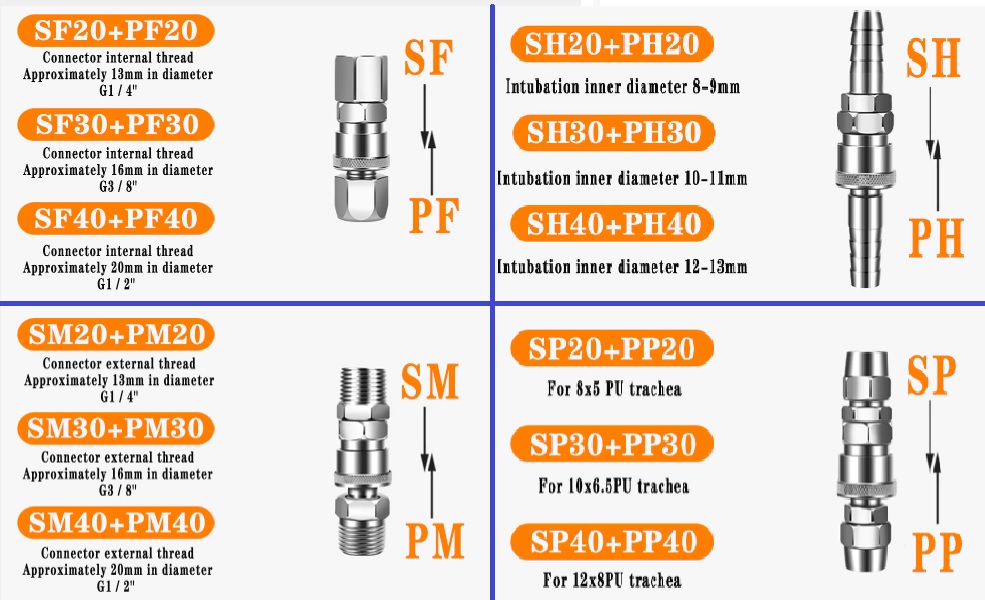

Bốn kiểu đầu cái và cách chọn điểm lắp

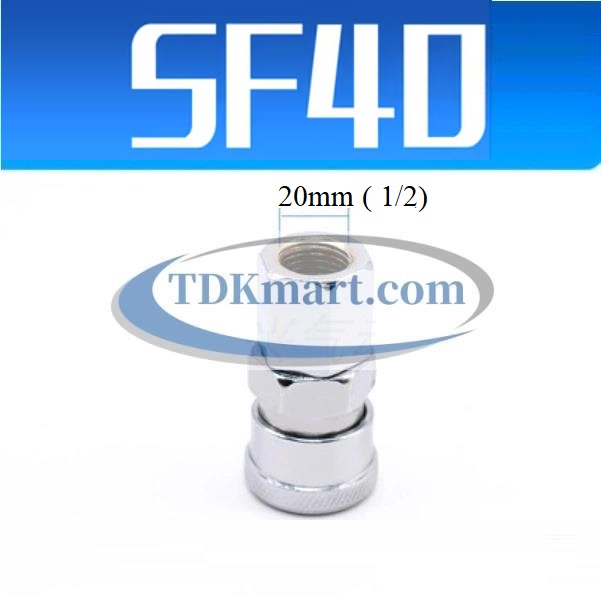

Ren trong khi nguồn đã có đầu ren ngoài

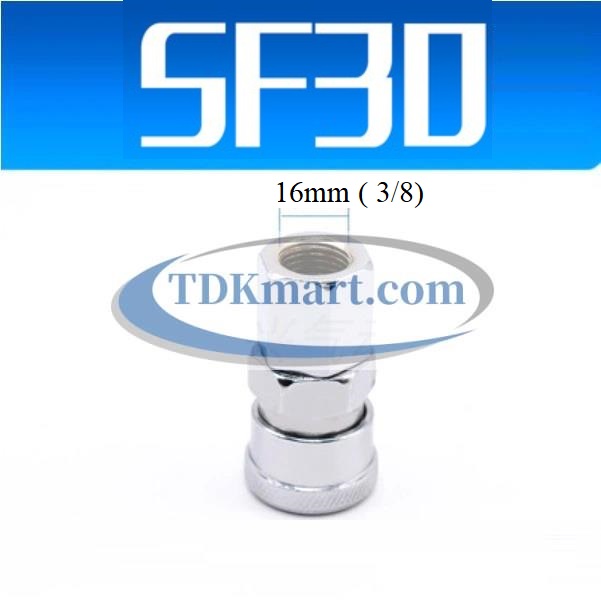

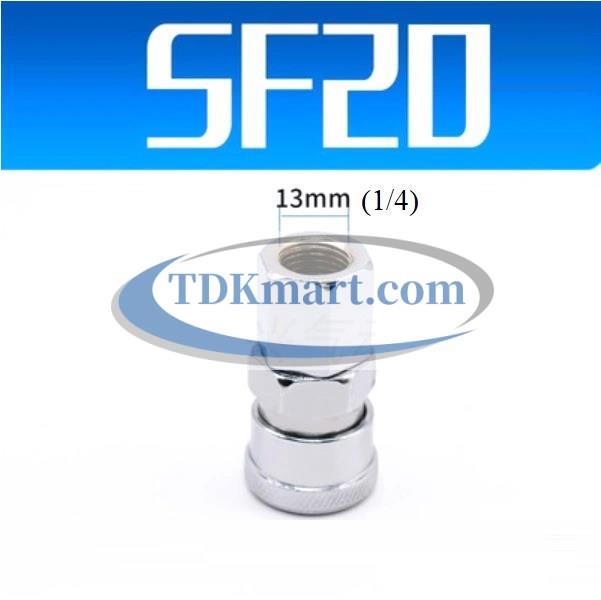

Ổ nhận đuôi SF có phần ren trong để ghép với chi tiết ren ngoài tương ứng. Cách lắp này phù hợp khi đầu cấp đã nhô ra, không cần thêm một đầu chuyển chỉ để đổi hướng ren. Trước khi chọn phải kiểm tra cỡ và chuẩn ren của chi tiết ghép, cùng khoảng trống để giữ thân bằng cờ lê.

Ở các lựa chọn cỡ 20, 30 và 40, phần ren được giới thiệu lần lượt là 1/4, 3/8 và 1/2. Đây là cỡ ren danh nghĩa, không phải kích thước lỗ đổi trực tiếp sang milimét. Không dùng đường kính miệng ổ nhận để suy ra cỡ ren phía sau.

Ren ngoài khi nguồn có cổng ren trong

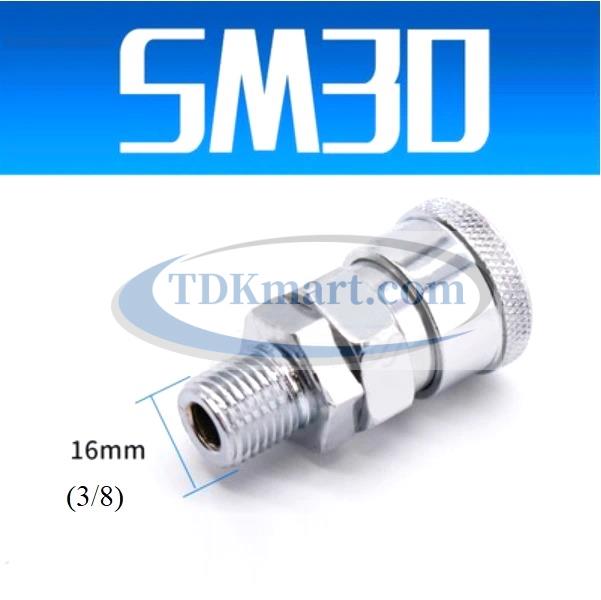

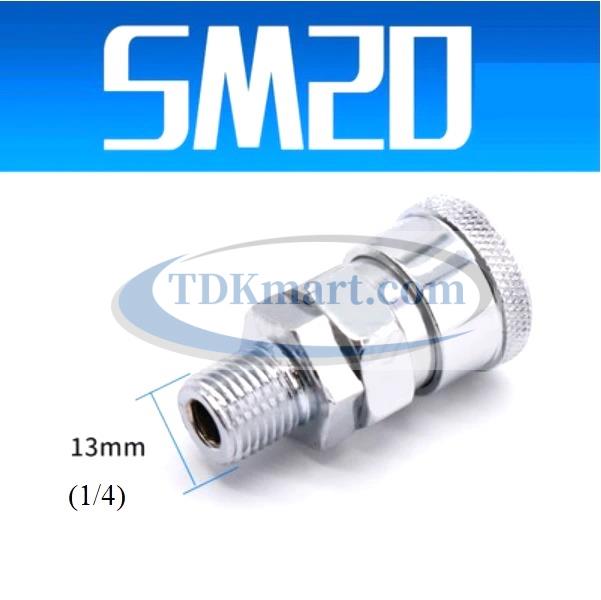

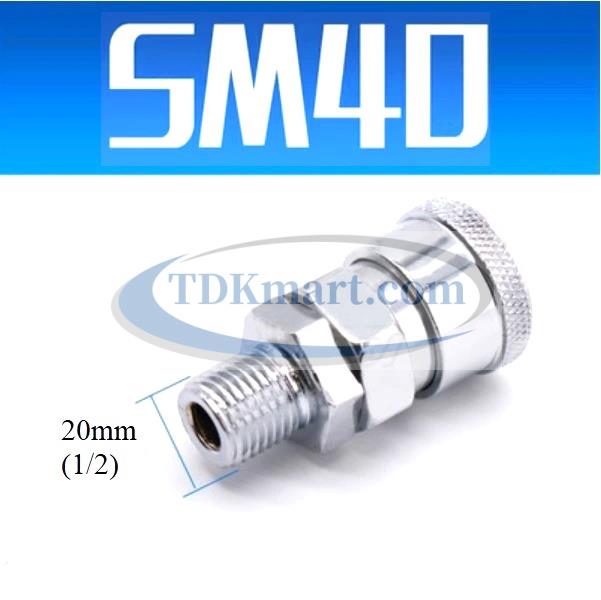

Ổ nhận đuôi SM đưa phần ren ngoài vào cổng nguồn. Kiểu này giúp tạo điểm cắm trực tiếp tại cụm cấp khí có lỗ nhận phù hợp. Khi lắp trên thân chia bằng nhôm hoặc chi tiết có thành mỏng, cần theo yêu cầu siết của cổng, tránh dùng lực quá mức chỉ để chỉnh hướng ổ.

Nếu cổng nằm sâu hoặc bị che bởi chi tiết bên cạnh, phải kiểm tra cả đường đưa cờ lê vào. Một đầu nối vặn vừa ren nhưng không thể bảo trì sau khi lắp vẫn gây bất tiện khi cần thay. Nên đặt thử trước khi làm kín và cố định hoàn toàn.

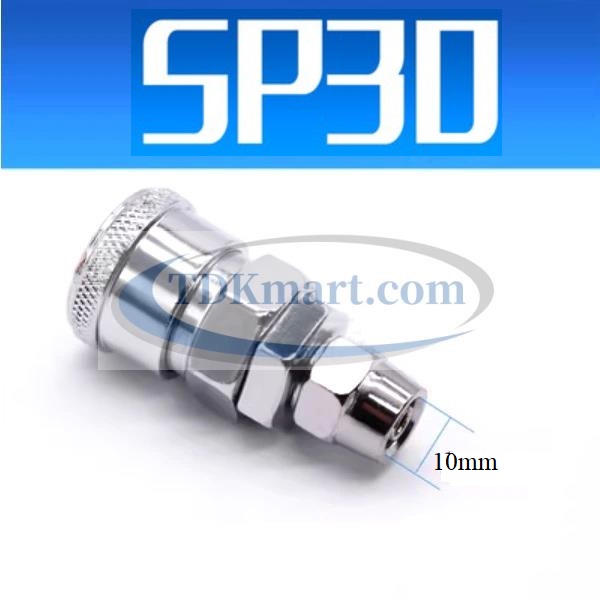

Siết ống khi đặt ổ nhận ở cuối dây

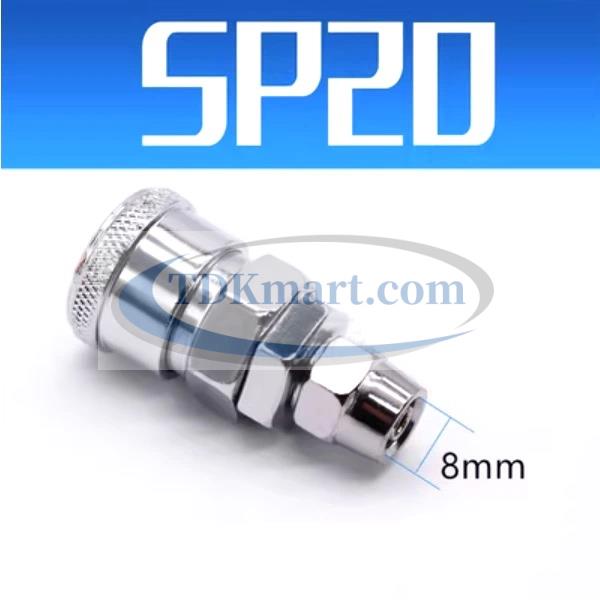

Đuôi SP cho phép giữ dây bằng phần siết theo thiết kế của đầu nối. Những cỡ ống cần được lựa chọn theo quy cách phù hợp với phần đai và phần tựa của đầu đuôi. Không nhầm kiểu này với fitting ghim ống bằng vòng nhấn hoặc với đuôi chuột phải dùng kẹp riêng.

Đầu siết thuận tiện để hoàn thiện dây có ổ nhận ở cuối, phục vụ việc thay đầu cắm. Khi dây bị hỏng sát đai, cần kiểm tra cả đoạn đã bị ép và phần giữ ống. Không tiếp tục siết một đoạn dây rạn để cố duy trì độ kín.

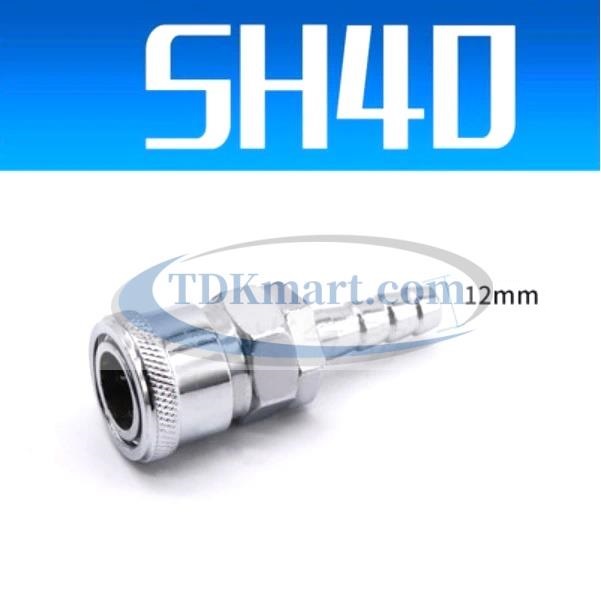

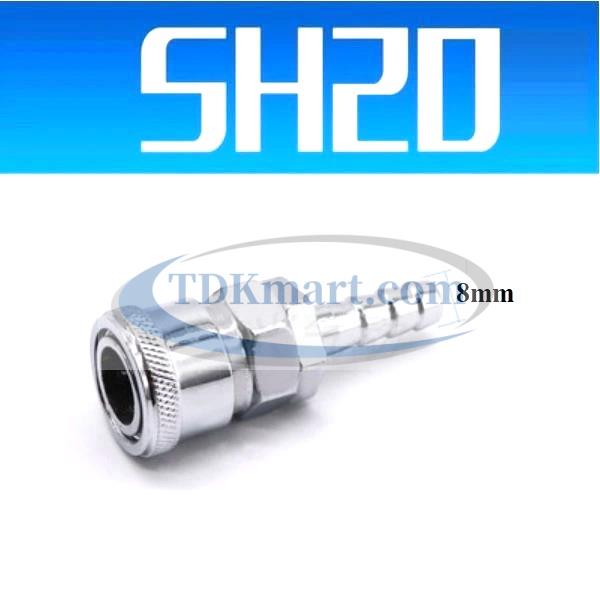

Đuôi chuột khi dùng ống mềm và kẹp phù hợp

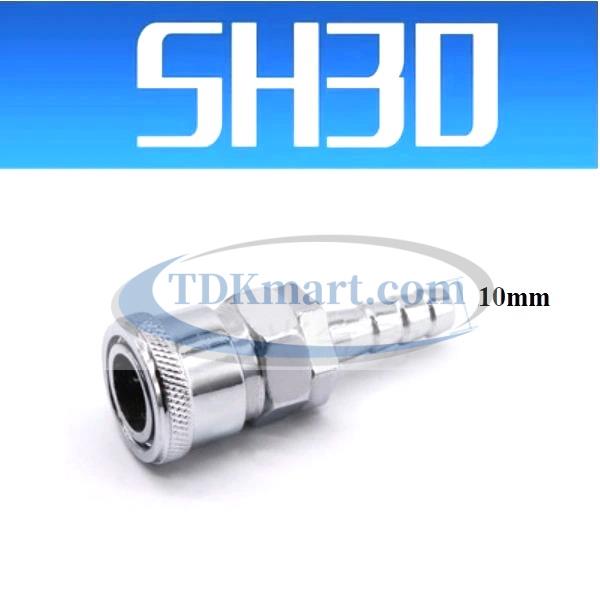

Đuôi SH có phần gân lồng vào lòng ống. Lựa chọn phải dựa vào độ vừa của lòng dây, vật liệu ống và phương pháp cố định phù hợp. Kích thước đuôi chuột không được đọc như đường kính ngoài của dây dùng cho đầu siết.

Với ổ cái trên dây mềm, lực kéo có thể tác động trực tiếp lên phần giữ ống. Cần lồng dây đủ vùng làm việc và đặt kẹp đúng vị trí, tránh mép sắc cắt vào thành ống. Chọn ống quá rộng rồi siết mạnh thường không thay thế được việc chọn đúng cỡ.

Chọn từng ổ nhận theo kiểu đuôi và cỡ cần dùng

Bảng dưới tập hợp các đầu cái để chọn theo vị trí cấp khí. Cần kiểm tra kiểu đầu cắm đang dùng cùng với thông tin ren hoặc dây phía sau; không suy ra khả năng lắp lẫn chỉ từ tên cỡ.

Vòng áo và bộ phận giữ chốt làm việc cùng nhau

Ở kiểu khớp thao tác vòng áo, người dùng đưa cơ cấu nhả về vị trí cho phép cắm hoặc rút chốt. Khi vòng áo trở lại vị trí làm việc, bộ phận giữ khống chế chốt tại rãnh tương ứng. Bề mặt làm kín đồng thời phải tiếp xúc đúng để hạn chế khí thoát qua mặt ghép.

Không nên dùng màu sắc hoặc hình dạng bên ngoài để kết luận cơ cấu bên trong. Nếu ổ nhận cần kéo áo trước khi cắm, thao tác phải thực hiện đúng; không ép đầu đực vào như một loại cắm tự khóa. Với nhu cầu đổi dây thường xuyên bằng thao tác cắm thẳng, có thể xem khớp nối nhanh khí nén tự động và chọn bộ tương thích.

Việc giữ chốt, đóng khí khi tách và xả áp trước khi rời khớp là những chức năng riêng. Một ổ nhận có van tự đóng vẫn có thể để lại khí trong dây phía dụng cụ. Khi yêu cầu kiểm soát việc nhả có áp, cần chọn cơ cấu phù hợp thay vì mặc định mọi đầu cái đều có cùng tính năng.

Đúng ổ nhận nhưng sai đầu đực vẫn có thể rò hoặc tuột

Hình dáng chốt, vị trí rãnh giữ và vùng làm kín phải phù hợp với ổ cái. Đầu đực lọt vào miệng nhận chưa đủ chứng minh tương thích. Nếu chốt chỉ giữ hờ hoặc vòng áo chưa về hết vị trí, cần ngắt khí và kiểm tra trước khi vận hành.

Phần ren phía sau cũng không quyết định chuẩn chốt. Một đầu đực ren ngoài có thể là lựa chọn cho dụng cụ có ren trong, còn ổ cái ở nguồn lại dùng ren trong. Không bắt buộc hai nửa có cùng kiểu đuôi; điều bắt buộc là mặt ghép nhanh tương thích và mỗi đuôi lắp đúng vị trí của nó.

Để lựa chọn nửa còn lại, xem đầu đực PF-PM-PP-PH cho dây hơi và dụng cụ. Khi thay khác hãng hoặc giữ một nửa đã cũ, nên có mẫu để kiểm tra hình học phần chốt, khả năng giữ và độ kín của cả bộ.

Những thông số cần chốt trước khi cấp khí

Áp suất sử dụng, nhiệt độ, môi chất và vật liệu làm kín cần phù hợp với đúng sản phẩm được giao. Không lấy mức áp của một khớp có hình dáng giống để dùng cho ổ nhận khác. Cũng không dùng áp suất thử hoặc áp suất phá hủy làm mức làm việc thường xuyên.

Với mối ghép gồm nhiều chi tiết, giới hạn sử dụng phải phù hợp với tất cả phần chịu áp: đầu cái, đầu đực, dây và bộ phận giữ dây. Vỏ kim loại dày hoặc lớp mạ sáng không chứng minh cụm dùng được với áp cao, hơi nóng hoặc nước. Nếu dùng ngoài khí nén, cần loại phụ kiện và tài liệu đáp ứng môi chất đó.

Khả năng cấp khí cũng cần được xem khi dụng cụ đang hoạt động. Cỡ ren không phải số liệu lưu lượng. Khi thiếu bảng đặc tính dòng của đúng ổ nhận, không gán một mức lít/phút cho toàn nhóm hoặc cam kết dụng cụ sẽ chạy đủ tải chỉ vì đã tăng từ cỡ 20 lên cỡ 40.

Bố trí ổ cái để tay thao tác dễ và dây không kéo lệch

Đặt ổ nhận ở nơi có thể nhìn thấy đầu cắm và tiếp cận vòng áo. Tránh vị trí vòng áo bị tì vào mép vách, che bởi dây khác hoặc bị chạm trong lúc vận hành. Nếu đặt nhiều ổ cạnh nhau, cần thử việc cắm và rút tại hai ổ liền kề trước khi cố định cả dãy.

Phần không gian cần chừa gồm chiều dài ổ, hành trình đưa chốt vào và khoảng để đầu dây uốn. Một ổ lắp vừa về kích thước thân chưa chắc cho phép tháo dây thuận tiện. Ở nơi dây đi qua mép bàn, cần điểm đỡ để tránh trọng lượng dây truyền liên tục vào mặt ghép.

Khi tạo nhiều điểm lấy khí, có thể chọn bộ chia khí nén theo số nhánh và kiểu lắp. Tổng nhu cầu dùng cùng lúc vẫn phải nằm trong khả năng đường cấp. Không dùng số lượng ổ nhận để suy ra máy nén hoặc dây nguồn sẽ đủ khí.

Phối hợp dây, van và thiết bị xử lý khí tại điểm cấp

Chất lượng khí ảnh hưởng đến vùng làm kín và độ trơn của cơ cấu nhận. Nếu khí mang nước hoặc nhiều tạp chất, cần xử lý ở đường nguồn thay vì chỉ vệ sinh miệng khớp. Có thể chọn bộ lọc khí nén theo yêu cầu của hệ thống; bản thân ổ cái không thay thiết bị lọc hay tách nước.

Với nhánh cần ngắt riêng, bố trí van khí nén để khóa và kiểm soát nhánh cấp ở nơi dễ thao tác. Đóng van phải đi cùng cách xử lý lượng khí còn giữ sau van trước khi tháo phụ kiện. Không kéo vòng áo để thay cho việc cô lập nguồn khi bảo trì.

Chọn ống hơi khí nén đúng quy cách dây cũng giúp tránh lực căng và tổn thất áp không cần thiết. Với đường dây dài hoặc dùng dụng cụ tiêu thụ lớn, cần xét lòng ống, số đoạn chuyển và chiều dài tuyến thay vì chỉ tăng cỡ ổ cái.

Lắp đầu cái ren mà không làm kẹt vòng áo

1. Khóa nguồn, xả áp phần thao tác và làm sạch cổng nối.
2. Kiểm tra cỡ ren, chuẩn ren và chiều ren trước khi lắp vật liệu làm kín.
3. Đưa ren vào ngay trục bằng tay để nhận biết việc ghép lệch hoặc kẹt bất thường.
4. Giữ và siết tại phần thân cho phép, tránh dùng kìm ép vòng áo hoặc miệng nhận.
5. Chừa vùng thao tác nhả và hướng đưa đầu đực vào, sau đó thử cơ cấu khi chưa cấp khí.
6. Cấp khí từ từ, thử kín chân ren cùng mặt ghép nhanh.

Nếu vòng áo khó trượt sau khi siết, cần kiểm tra thân có bị ép hoặc lắp tì vào vật cản không. Không bôi dầu tùy ý để che hiện tượng kẹt. Ren ghép sai, thân biến dạng hoặc cơ cấu giữ hỏng cần được xử lý đúng nguyên nhân.

Hoàn thiện đầu cái trên dây mềm

Với đuôi siết, chuẩn bị đầu dây sạch, không rách và theo đúng quy cách của bộ giữ. Lắp dây vào vùng làm việc rồi siết theo hướng dẫn của chi tiết. Không xem việc đai đã vặn chặt là bằng chứng duy nhất cho độ kín hoặc khả năng giữ dây.

Với đuôi chuột, chọn lòng ống phù hợp, lồng đủ sâu và cố định bằng loại kẹp tương ứng. Không đặt kẹp ngay sát mép cắt hoặc trên vị trí không có phần đuôi đỡ bên trong. Nếu dây bị nứt khi lồng, cần chọn lại dây hoặc phương án nối, không tiếp tục dùng bằng cách siết chặt hơn.

Sau khi hoàn thiện, kiểm tra ở cả phía giữ dây và mặt ghép với đầu đực. Hai vị trí này có thể rò độc lập. Việc thay phớt hoặc đổi đầu đực sẽ không xử lý được một đoạn dây đã hở tại đuôi.

Thử nhận chốt, thử kín và theo dõi khi dùng tải

Trong trạng thái đã ngắt khí, đưa đầu đực vào theo đúng thao tác của ổ cái, trả vòng áo về vị trí làm việc và kiểm tra giữ. Chốt phải nằm đúng, không có dấu hiệu tự bật ra hoặc vòng áo bị kẹt giữa chừng. Sau đó cấp khí có kiểm soát để kiểm tra độ kín.

Dùng dung dịch dò rò phù hợp hoặc thiết bị phát hiện rò tại vùng miệng ổ, chân ren và phần dây. Nếu có bọt, xác định rõ vị trí trước khi tháo. Không tăng lực siết ở chân ren để xử lý tiếng xì đang phát ra tại mặt chốt.

Khi dùng dụng cụ, theo dõi sự thay đổi áp và tình trạng giữ dây ở những vị trí thao tác bình thường. Nếu rò chỉ xuất hiện khi dây bị kéo lệch, cần xử lý cách đi dây và kiểm tra phần chốt. Không tiếp tục để khớp chịu lực bẻ vì có thể làm mòn cả ổ nhận lẫn đầu đực.

Chẩn đoán lỗi từ dấu hiệu của ổ nhận

Vòng áo không trở về hết

Cần kiểm tra bụi, vật cản và độ tương thích của chốt. Đầu cắm sai hình dạng có thể chặn cơ cấu ở vị trí chưa khóa. Nếu cơ cấu vẫn kẹt sau khi làm sạch đúng cách, nên thay hoặc bảo dưỡng theo hướng dẫn, không ép vòng bằng dụng cụ.

Đầu đực bị rơ và có tiếng xì

Quan sát vùng làm kín và rãnh khóa của đầu cắm, đồng thời kiểm tra ổ nhận. Một nửa bị mòn có thể khiến nửa mới vẫn hoạt động không tốt. Khi chưa xác định được bộ phận hỏng, thử với cặp tương thích đã biết tình trạng để tách nguyên nhân.

Dụng cụ yếu sau khi thay ổ cái

Kiểm tra áp tại dụng cụ khi chạy, tình trạng dây và cửa thông khớp. Nếu đầu cắm chưa vào hết hoặc bộ khớp có phần thông khí hạn chế, hiệu quả cấp có thể thay đổi. Không kết luận chỉ từ đồng hồ tại bình chứa đang báo đủ áp.

Các câu hỏi thường gặp khi chọn đầu cái

Đầu cái ren ngoài có phải đầu đực không?

Không. Miệng nhận đầu cắm quyết định đây là đầu cái; ren ngoài chỉ mô tả cách bắt phía sau vào nguồn. Cần ghi đủ hai phần để chọn đúng khi đặt mua.

Có thể đổi từ đuôi chuột sang siết ống không?

Có thể cân nhắc nếu chọn lại đúng quy cách dây và cách lắp. Không chuyển nguyên cỡ đường kính theo một con số khi chưa biết đó là cỡ trong, cỡ ngoài hay kích thước phần đuôi.

Mua một ổ nhận cho nhiều đầu đực có được không?

Được khi các đầu đực cùng chuẩn ghép phù hợp và còn tốt. Nên thống nhất loại đầu cắm của những dụng cụ dùng chung nguồn, tránh lẫn chốt nhìn gần giống nhưng có rãnh giữ khác.
