Ốc inox 304 dùng để siết hạt bắp ống phi 10

Ốc inox 304 siết hạt bắp ống phi 10 – chi tiết khóa chặt cho đường ống kích thước 10 mm

Ốc inox 304 dùng để siết hạt bắp ống phi 10 là chi tiết được lắp bên ngoài hạt bắp và thân đầu nối nhằm tạo lực ép lên ống có đường kính ngoài danh nghĩa 10 mm. Khi vặn ốc đúng ren, lực siết được truyền dọc theo cụm đầu nối, làm hạt bắp ôm sát thành ống và giữ ống ổn định tại vị trí kết nối.

Điểm cần lưu ý là ốc phi 10 không được lựa chọn theo kích thước thân ốc hoặc kích thước cờ lê. Con số “phi 10” thể hiện kích thước ống mà cả cụm siết được thiết kế để sử dụng. Vì vậy, ốc chỉ hoạt động đúng khi đi cùng hạt bắp phi 10, thân đầu nối có ren tương thích và ống có đường kính ngoài thực tế phù hợp.

Sản phẩm được gia công từ thép không gỉ inox 304, phù hợp với các cụm đường ống cần bề mặt sạch, khả năng chống gỉ tốt và độ ổn định cao hơn so với các loại ốc thép thông thường trong môi trường có độ ẩm.

Thông số nhận biết ốc inox siết hạt bắp ống phi 10

Kích thước đường kính ngoài, chiều cao và cỡ lục giác của ốc có thể thay đổi giữa từng kiểu đầu nối. Khi thay thế riêng ốc, người mua nên đối chiếu thêm đường kính ren, bước ren, chiều sâu ren và hình dạng mặt ép bên trong thay vì chỉ dựa vào thông tin phi 10.

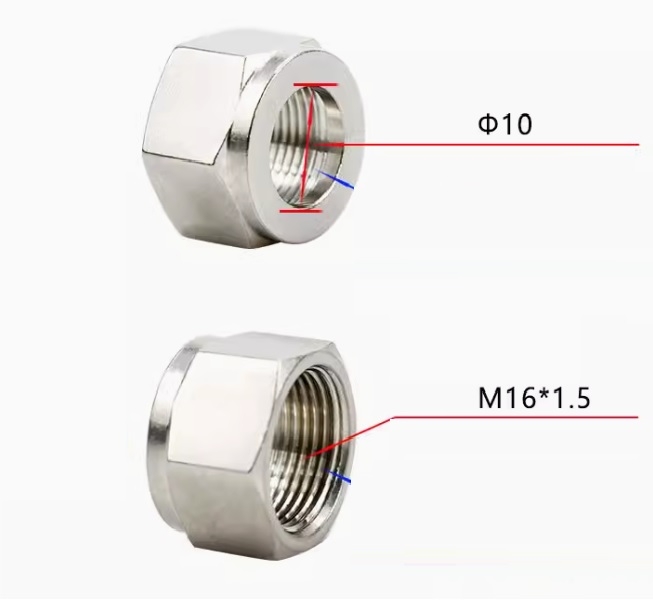

Phân tích đường kính trong và đường kính ngoài của ốc phi 10

Đường kính trong phải cho ống 10 mm đi qua

Ốc siết được lồng vào ống trước khi đặt hạt bắp. Vì vậy, lỗ xuyên tâm của ốc phải đủ để ống có đường kính ngoài 10 mm đi qua mà không bị cấn. Lỗ này thường lớn hơn nhẹ so với đường kính danh nghĩa của ống để thuận tiện lắp ráp, nhưng không nên dùng số đo lỗ xuyên để xác định ren của ốc.

Phần ren nằm bên trong ốc có đường kính lớn hơn đáng kể so với 10 mm. Ren này phải khớp với ren ngoài trên thân đầu nối. Hai loại ốc cùng sử dụng cho ống phi 10 vẫn có thể không thay thế được cho nhau nếu khác bước ren, khác đường kính ren hoặc khác biên dạng mặt ép hạt bắp.

Đường kính ngoài phục vụ thao tác siết

Đường kính ngoài của ốc không phải là phi 10. Phần bên ngoài thường được tạo dạng lục giác để sử dụng cờ lê hoặc dụng cụ siết phù hợp. Kích thước lục giác phụ thuộc thiết kế của từng dòng đầu nối, vì vậy không nên chọn hàng chỉ bằng cách đo bề rộng ngoài của ốc cũ.

Với không gian lắp đặt hẹp, kích thước bên ngoài của ốc cần được kiểm tra để bảo đảm cờ lê có thể tiếp cận. Đây là yếu tố quan trọng khi cụm nối phi 10 được bố trí sát vách tủ, gần thiết bị hoặc nằm giữa nhiều đường ống song song.

Ốc phi 10 nằm ở đâu trong cụm siết hạt bắp?

Thứ tự lắp thông thường trên ống gồm: ốc siết, hạt bắp, sau đó là thân đầu nối. Khi ống được đưa vào đúng vị trí, ốc được vặn về phía thân nối. Chuyển động của ren làm ốc đẩy hạt bắp tiến vào vùng côn hoặc mặt ép bên trong thân nối.

Tại đây, hạt bắp biến dạng có kiểm soát và ôm quanh bề mặt ống phi 10. Ốc không trực tiếp làm kín bằng bề mặt ren. Vai trò của nó là tạo và duy trì lực ép cơ học cho hạt bắp. Vì vậy, một chiếc ốc còn nguyên ren nhưng sai mặt ép vẫn có thể làm cụm nối lắp không chắc.

Để xem đầy đủ các kích thước ốc cùng dòng, người mua có thể tham khảo danh mục ốc inox siết hạt bắp. Trường hợp cần thay cả vòng siết, nên đối chiếu thêm tại danh mục hạt bắp siết ống để lựa chọn đúng cặp chi tiết.

Khi nào nên chọn ốc inox 304 siết ống phi 10?

Kích thước phi 10 phù hợp khi đường ống đang sử dụng có đường kính ngoài thực tế 10 mm và cụm đầu nối được thiết kế cho đúng cỡ này. Đây là kích thước trung gian, thường được lựa chọn khi cần tiết diện ống lớn hơn phi 8 nhưng chưa cần chuyển sang cụm phi 12.

• Thay thế ốc phi 10 bị móp, nứt, trờn ren hoặc biến dạng phần lục giác.
• Lắp mới cụm đầu nối sử dụng ống đường kính ngoài 10 mm.
• Đồng bộ vật liệu inox 304 giữa ốc, hạt bắp và thân đầu nối.
• Sử dụng tại khu vực có độ ẩm hoặc yêu cầu bề mặt ít bị gỉ.
• Cần tháo lắp và kiểm tra cụm nối thuận tiện bằng dụng cụ cầm tay.

Nếu ống được ghi theo đường kính trong hoặc kích thước hệ inch, cần đo lại đường kính ngoài bằng thước cặp. Không nên suy đoán rằng ống có đường kính trong gần 10 mm sẽ dùng được với bộ siết phi 10.

So sánh ốc siết phi 10 với các kích thước gần nhất

Việc chuyển từ phi 10 sang phi 8, phi 12 hoặc phi 14 không thể thực hiện bằng cách chỉ thay riêng ốc. Khi đổi kích thước ống, cần thay đồng bộ ốc, hạt bắp và thân đầu nối theo đúng kích thước mới.

Rủi ro khi chọn sai ốc cho cụm ống phi 10

Chọn sai kích thước hoặc sai chuẩn ren có thể làm hỏng nhiều chi tiết trong cụm nối. Lỗi thường gặp nhất là thấy ốc có hình dáng gần giống nên cố vặn vào thân nối. Nếu ren chỉ ăn được một vài vòng rồi bị nặng, việc tiếp tục dùng lực có thể làm chéo ren, mẻ ren hoặc kẹt cứng ốc trên thân.

• Ốc quá nhỏ: ống phi 10 không thể đi xuyên qua hoặc không lắp được với hạt bắp đúng cỡ.
• Ốc quá lớn: có thể vặn được trong một số trường hợp nhưng mặt ép không giữ đúng hạt bắp phi 10.
• Sai bước ren: dễ gây chéo ren, phá ren và làm hỏng thân đầu nối.
• Sai chiều sâu: ốc chạm đáy trước khi tạo đủ lực ép lên hạt bắp.
• Siết lệch: hạt bắp bị ép không đều, ống lệch tâm hoặc khó tháo về sau.
• Dùng lại ốc đã biến dạng: cờ lê dễ trượt, lực siết khó kiểm soát.

Khi thay thế một chi tiết trong bộ cũ, cách an toàn là mang theo cả ốc, hạt bắp và thân nối mẫu để đối chiếu. Nếu không có mẫu đầy đủ, cần cung cấp ảnh ren, số đo đường kính ren, bước ren, chiều cao ốc và kích thước ống.

Cách kiểm tra trước khi lắp ốc phi 10

1. Đo đường kính ngoài của ống và xác nhận kết quả gần 10 mm.
2. Kiểm tra đầu ống không bị méo, bẹp hoặc có ba via sắc.
3. Lồng ốc vào ống trước, sau đó mới lắp hạt bắp đúng chiều.
4. Đưa ống vào thân nối đến vị trí yêu cầu, giữ ống thẳng tâm.
5. Vặn ốc bằng tay vài vòng để chắc chắn ren vào nhẹ và không bị chéo.
6. Dùng dụng cụ phù hợp để siết đều, tránh làm tròn các cạnh lục giác.
7. Kiểm tra lại độ chắc của ống và vị trí hạt bắp sau khi hoàn tất.

Không nên dùng băng tan hoặc vật liệu chèn vào ren ốc siết để bù cho hiện tượng lỏng. Nếu cụm nối không giữ chắc, cần kiểm tra lại hạt bắp, kích thước ống, mặt côn và độ tương thích của ren.

Câu hỏi thường gặp về ốc inox 304 siết hạt bắp ống phi 10

Ốc phi 10 có phải là ốc có đường kính ren 10 mm không?

Không. Phi 10 là kích thước đường kính ngoài của ống được sử dụng trong cụm siết. Đường kính ren của ốc thường lớn hơn 10 mm và phải khớp với thân đầu nối tương ứng.

Ốc phi 10 có dùng được cho ống đường kính trong 10 mm không?

Không thể xác định chỉ bằng đường kính trong. Cụm hạt bắp được chọn theo đường kính ngoài của ống. Cần đo trực tiếp bên ngoài ống bằng thước cặp trước khi đặt hàng.

Có thể dùng ốc phi 12 để siết hạt bắp phi 10 không?

Không nên. Dù hình dáng có thể gần giống, ốc phi 12 có thể khác đường kính ren, mặt ép và chiều sâu. Sai khác này làm hạt bắp phi 10 không được nén đúng vị trí.

Ốc phi 10 inox 304 có lắp được với hạt bắp vật liệu khác không?

Có thể lắp về mặt cơ khí nếu hạt bắp đúng kích thước và đúng thiết kế của bộ nối. Tuy nhiên, nên kiểm tra tính đồng bộ của toàn bộ cụm thay vì chỉ dựa vào vật liệu của từng chi tiết.

Vì sao ốc phi 10 chỉ vặn được một hoặc hai vòng rồi bị cứng?

Nguyên nhân thường là đặt lệch ren, sai bước ren, ren có ba via hoặc ốc không đúng dòng đầu nối. Nên tháo ra kiểm tra ngay, không tiếp tục dùng lực để tránh phá ren.

Khi nào cần thay ốc siết hạt bắp phi 10?

Nên thay khi ren bị mòn, trờn, móp; phần lục giác bị tròn cạnh; mặt ép bên trong bị biến dạng; hoặc ốc không còn tạo được lực siết ổn định cho hạt bắp.

Chỉ thay ốc mới có khắc phục được cụm phi 10 bị lỏng không?

Không phải lúc nào cũng được. Cần kiểm tra cả hạt bắp, bề mặt ống và thân đầu nối. Nếu hạt bắp đã biến dạng hoặc ống bị xước tại vị trí ép, thay riêng ốc có thể không xử lý được nguyên nhân.

Lưu ý khi đặt mua ốc inox siết hạt bắp phi 10

Thông tin “ống phi 10” là điều kiện cần nhưng chưa đủ để xác định khả năng lắp thay thế. Với đơn hàng thay thế linh kiện cũ, nên đối chiếu đồng thời kích thước ống, hình dạng ốc, đường kính ren, bước ren, chiều cao tổng thể và cấu trúc mặt ép bên trong.

Lựa chọn đúng ốc inox 304 cho cụm hạt bắp phi 10 giúp quá trình lắp ráp diễn ra thuận lợi, hạn chế hư ren và giữ ống ổn định hơn. Không nên cố ghép các chi tiết chỉ vì chúng có kích thước bên ngoài gần giống nhau. Một bộ siết hoạt động đúng cần sự tương thích giữa ốc, hạt bắp, ống 10 mm và thân đầu nối.
